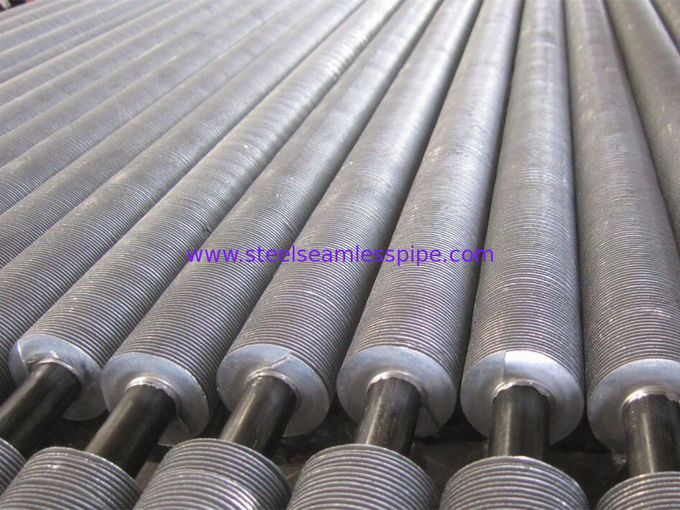

Ống hàn có tần số cao OD 1/4 "- 8" Chiều dài 9116MM cho bộ trao đổi nhiệt

Ống hàn có tần số cao OD 1/4 "- 8" Chiều dài 9116MM cho bộ trao đổi nhiệt

    • High Frequency Welded Finned Tube OD 1/4" - 8" 9116MM Length For Heat Exchanger
    • High Frequency Welded Finned Tube OD 1/4" - 8" 9116MM Length For Heat Exchanger
    • High Frequency Welded Finned Tube OD 1/4" - 8" 9116MM Length For Heat Exchanger
  • High Frequency Welded Finned Tube OD 1/4" - 8" 9116MM Length For Heat Exchanger

    Thông tin chi tiết sản phẩm:

    Nguồn gốc: Trung Quốc
    Hàng hiệu: YUHONG
    Chứng nhận: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
    Số mô hình: TP304, SUS 304, 1.4301

    Thanh toán:

    Số lượng đặt hàng tối thiểu: 1000KGS
    Giá bán: NON
    chi tiết đóng gói: vỏ gỗ
    Thời gian giao hàng: 30 ngày
    Điều khoản thanh toán: L/C, T/T
    Khả năng cung cấp: 500 tấn mỗi tháng
    Liên hệ với bây giờ
    Chi tiết sản phẩm
    OD: 1/4 '' ĐẾN 8 '' TPI: theo yêu cầu của khách hàng
    Tên: Trao đổi nhiệt Fin Fin certification: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
    Chiều dài: 9116MM Tiêu chuẩn: ASTM A312
    Điểm nổi bật:

    finned copper tube

    ,

    heat exchanger fin tube

    Bộ trao đổi nhiệt Fin ống ASTM A312 TP304 SUS 304 1.4301 OD 1/4 '' ~ 8 '' LENGTH 9116MM





    Ống vây rắn HFW viết tắt của ống xoắn ốc xoắn ốc xoắn cao tần hàn

    Helical Finned Tubes provide the designer with high thermal efficiency and compact design solutions for a whole range of heat exchangers where clean flue gases are used. Ống xoắn ốc cung cấp cho nhà thiết kế các giải pháp thiết kế nhỏ gọn và hiệu quả nhiệt cao cho toàn bộ các bộ trao đổi nhiệt nơi sử dụng khí thải sạch. Helical finned Tubes are manufactured in both Solid and Serrated type. Ống vây xoắn ốc được sản xuất ở cả dạng rắn và răng cưa.



    Helical Solid Finned Tubes are manufacturer by helically wrapping continuous fin strip on tube. Ống xoắn ốc xoắn ốc được nhà sản xuất bằng cách xoắn xoắn dải vây liên tục trên ống. HF Resistance Welding Usually Employs Frequency Of 400 kHz. Hàn điện trở HF thường sử dụng tần số 400 kHz. The fin wound around the tube And Continuous weld. Vết thương vây quanh ống Và mối hàn liên tục. The fin strip is wounded spirally onto the tube and welded continuously with a high frequency electrical process to the base tube along the spiral root. Dải vây được quấn xoắn vào ống và hàn liên tục với quy trình điện tần số cao đến ống cơ sở dọc theo gốc xoắn ốc. The fin strip held under tension and confined laterally as it is formed around the tube, thereby ensuring that the strip is in forceful contact with the base tube surface. Dải vây được giữ dưới sức căng và giới hạn bên khi nó được hình thành xung quanh ống, do đó đảm bảo rằng dải này tiếp xúc mạnh với bề mặt ống cơ sở. A continuous weld is applied at the point where the fin strip first begins to bend around the tube diameter, using the gas metal arc welding process. Một mối hàn liên tục được áp dụng tại điểm mà dải vây đầu tiên bắt đầu uốn quanh đường kính ống, sử dụng quy trình hàn hồ quang kim loại khí.



    Đối với một ống hoặc kích thước ống nhất định, có thể đạt được diện tích bề mặt truyền nhiệt mong muốn trên một đơn vị chiều dài ống bằng cách chỉ định chiều cao vây thích hợp, độ dày vây và / hoặc số lượng vây trên một mét chiều dài.



    Ống vây rắn HFW

    This welded steel finned tube configuration can be used for any practically heat exchanger application, and is particularly suited to high temperature and high pressure applications. Cấu hình ống thép hàn này có thể được sử dụng cho bất kỳ ứng dụng trao đổi nhiệt thực tế nào, và đặc biệt phù hợp với các ứng dụng nhiệt độ cao và áp suất cao. The important features of this configuration are efficient, effective bond of fin to tube under all conditions of temperature and pressure, and ability to withstand high fin-side temperatures. Các tính năng quan trọng của cấu hình này là liên kết hiệu quả, hiệu quả của vây với ống trong mọi điều kiện nhiệt độ và áp suất, và khả năng chịu được nhiệt độ cao của vây.



    Một vây xoắn liên tục được gắn vào ống cơ sở bằng cách hàn điện trở tần số cao để tạo ra một liên kết hiệu quả và đáng tin cậy về nhiệt.



    Chi tiết kỹ thuật / Chi tiết ống cơ sở

    Đường kính ống: 20 mm OD Min đến 219 mm OD Max.

    Độ dày ống: Tối thiểu 2 mm đến 16mm

    Vật liệu ống: Thép carbon, Thép không gỉ, Thép hợp kim, Thép Corten, Thép song công, Thép siêu kép, Inconel, Cao Chrome cao cấp & Incolloy, vật liệu CK 20 và một số vật liệu khác.



    Chi tiết vây

    Fins Thickness : Min. Vây Độ dày: Tối thiểu. 0.8 mm to Max. 0,8 mm đến tối đa. 4 mm 4 mm

    Chiều cao vây: Tối thiểu 0,25, (6,35 mm) đến tối đa 1,5,5 (38 mm)

    Fin Density : Min 43 Fins Per Meter To Max. Mật độ vây: Tối thiểu 43 vây trên mỗi mét đến tối đa. 287 Fins Per Meter 287 vây mỗi mét

    Chất liệu: Thép Carbon, Thép không gỉ, Thép hợp kim, Thép Corten, Thép hai mặt và Incolloy.



    Để báo giá nhanh, xin vui lòng gửi với yêu cầu sau:

    Số lượng các mảnh,

    ống cơ sở: Đường kính, độ dày, chiều dài và đặc điểm kỹ thuật vật liệu.

    Fins: material specification, type (solid or serrated), height, thickness, spacing, finned length and unfinned sections. Vây: đặc điểm kỹ thuật vật liệu, loại (rắn hoặc răng cưa), chiều cao, độ dày, khoảng cách, chiều dài vây và các phần không được dán. Weld prep details if required. Hàn chi tiết chuẩn bị nếu cần.

    Thời gian giao hàng yêu cầu.



    Từ khóa: Ống vây, ống vây, ống vây có ống xoắn, ống vây rắn, ống vây có răng cưa, ống có răng cưa xoắn ốc, ống Alosados



    *These are the most common fin/tube patterns. * Đây là những mẫu vây / ống phổ biến nhất. We have more than 20 different plate fin and tube combinations. Chúng tôi có hơn 20 kết hợp tấm và ống khác nhau. Contact me Liên hệ với tôi để biết thêm thông tin và lựa chọn.
    Bề mặt xoắn ốc
    (Tube OD - Chiều cao vây xoắn ốc có sẵn trên ống)
    5/8 - 3/8, 1/2 ″ và 7/16 1 ″ - 3/8, 1/2 ″, 7/16 và 5/8 1 1/4 ″ - 3/8, 1/2 ″, 7/16 và 5/8
    15.875mm - 9.525mm, 12.7mm và 11.113mm 25,4mm - 9,525mm, 12,7mm, 11.113mm và 15.875mm 31,75mm - 9,525mm, 12,7mm, 11.113mm và 15.875mm
    • Có sẵn các tùy chọn đính kèm vây, nhúng và các hình xoắn ốc khác.
    • Liên hệ với tôi về sự sẵn có của vật liệu ống 1 1/4 (31,75mm)



    Ống hàn có tần số cao OD 1/4 "- 8" Chiều dài 9116MM cho bộ trao đổi nhiệt 0





    Năng lực sản xuất chung loại H Thông số chung của ống vây loại H
    Cơ sở sản xuất: 6 máy hoàn thiện;
    Công suất hàng ngày lên tới 20 tấn;
    Ống OD: tối đa 73 mm.
    Chiều dài ống: tối đa 18 mét.
    Độ dày vây: 1,5mm ~ 3,5mm
    Vây cuối: tối thiểu 10 mm.


    Quá trình sản xuất
    Square or Rectangular H Fins are welded on a steel base tube. Vây vuông hoặc hình chữ nhật H được hàn trên ống đế bằng thép. We call it H Fin Type Tubing. Chúng tôi gọi nó là H Loại ống.


    Tiêu chí chấp nhận
    Bản vẽ được phê duyệt và các điều kiện giao hàng (TDC) của khách hàng.

    Dịch vụ bổ sung
    Xoay ống, khuỷu tay, uốn cong (90 ° / 180 ° hoặc theo thiết kế của khách hàng).

    Kiểm tra chất lượng
    Chất lượng ống vây vuông hoặc hình chữ nhật H được đảm bảo bằng các thử nghiệm thủy tĩnh hoặc khí nén, thử nghiệm dòng điện xoáy và thử nghiệm độ bền kéo để xác minh liên kết cơ học giữa các ống bên trong và vây bên ngoài.

    Bề mặt phủ
    Bên ngoài - Sơn lót kẽm oxit đỏ và bên trong chất ức chế ăn mòn dễ bay hơi (VCI) ở dạng viên nén hòa tan trong nước.

    Điều kiện giao hàng: Các đầu ống được cắt vuông, vệt tự do, sấy khô bên trong và không khí được làm sạch, phủ bên ngoài bằng vecni ở cả hai đầu của ống vuông hoặc hình chữ nhật.

    Các ứng dụng:

    1. Kinh tế,
    2. Bộ trao đổi nhiệt
    3. Nồi hơi hàng hải

    Thông số kỹ thuật:

    Mặt hàng Vật liệu tổng hợp Vật liệu phổ biến theo tiêu chuẩn ASTM / ASME
    Vật liệu ống lõi Thép carbon
    Thép hợp kim
    Thép chịu nhiệt,
    Thép không gỉ
    1. Thép carbon: A106 / A179 / A192 / A210, v.v ...
    2. Thép không gỉ: TP304 / 304L, TP316 / TP316L, TP347 v.v ...
    3. Thép hợp kim: P5, T5, P9, T9, T11, T22
    Vây
    Vật chất
    Thép carbon
    Thép không gỉ

    1. Thép carbon
    2. Thép không gỉ:
    TP409 / 410, TP304 / 304L, TP316 / TP316L v.v ...




    Bảng dữ liệu kích thước chúng tôi đang cung cấp.

    Mô tả chung về vây H Thông số kỹ thuật phổ biến chúng tôi thực hiện
    Ống OD (mm) 25 mm đến 73mm
    Độ dày thành ống (mm) Tối thiểu 2,5mm.
    Chiều dài ống (mm) Tối đa 18000mm.
    Độ dày vây (mm) 1,5mm đến 3,5mm
    Vây cuối (mm) Tối thiểu 10 mm
    Vui lòng gửi email cho chúng tôi để biết thêm thông tin.



    Lợi thế cạnh tranh:

    1. Chúng tôi có xưởng hơn 10.000 mét vuông, trong đó có 6 máy hoàn thiện H-FIN TYPE, công suất đùn hàng ngày lên tới 20 tấn.
    2. Hình vuông của ống YUHONG Fins H-Finned là lựa chọn ống được ưa thích cho nồi hơi áp suất cao.
    3. Vây có thể được sản xuất bằng quá trình dập ở hầu hết mọi hình dạng và kích cỡ.
    4. Khoảng cách giữa vây và ống cho phép làm sạch với sự lựa chọn tuyệt vời trong việc bay lên hoặc làm tắc nghẽn bầu khí quyển.
    5. Chiều cao vây và khoảng cách chỉ được giới hạn bởi các xem xét truyền nhiệt.
    6. Vây và ống có thể là kim loại tương tự hoặc không giống nhau.
