ASTM A420 WPL 6 / WPL3, ASTM A860 WPHY42, WPHY46, WPHY 52, WPHY 60, WPHY 65, WPHY70 CHO PIPLINE DỤNG
Gây áp lực lớp & WT:
SCH100, SCH 120, SCH140, SCH 160, XXS,
Max.WT 100mm
Sản xuất Thông số kỹ thuật:
GB 12.459, GB / T 13.401, SH3408, SH3409, B16.9 ASME / ANSI, JIS B 2311, DIN2617 / 2616/2615, EN10253 ...
Kiểu

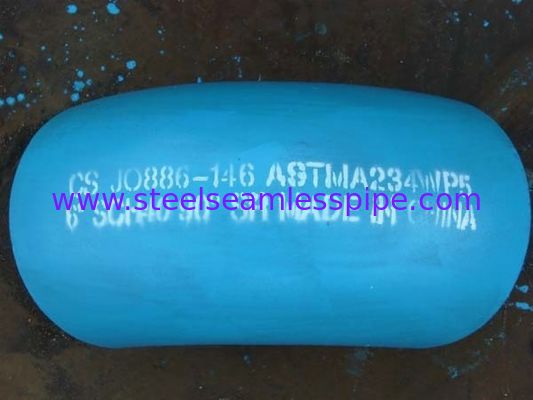

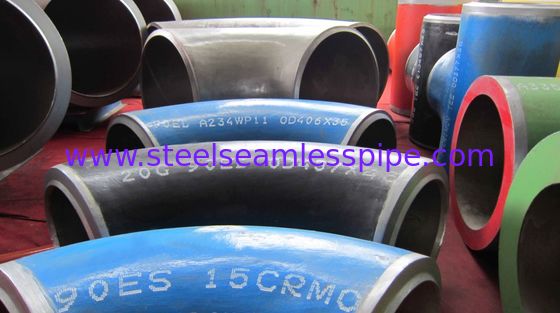

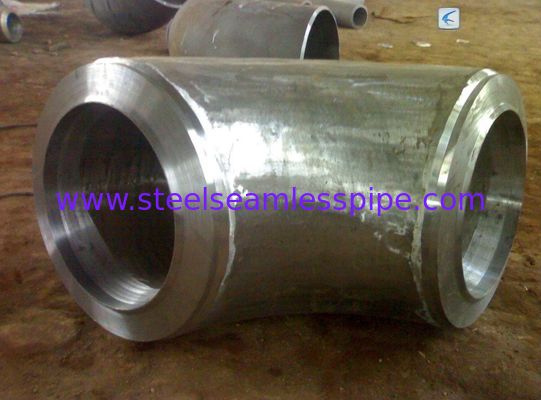

- (SMLS hoặc hàn) Elbow, 45 °, 90 °, LR, SR

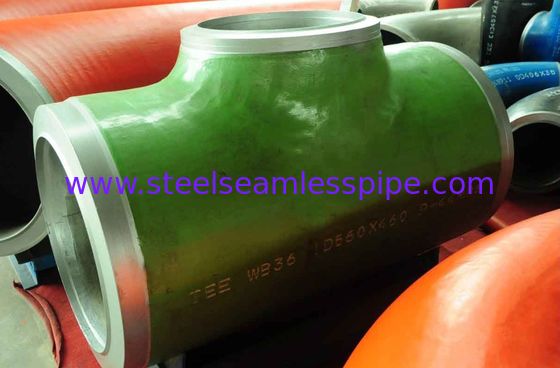

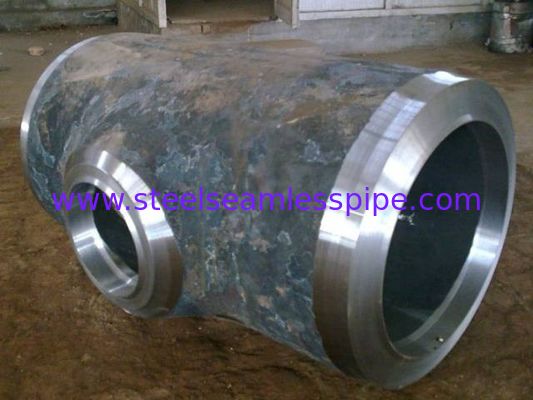

- (SMLS hoặc hàn) Tee
- (SMLS hoặc hàn) Giảm
-Mũ lưỡi trai
Nguyên vật liệu:
Duplex thép: ASTM A815 S31803, 2205, S32750, S32760
Thép không gỉ: ASTM A403-WP304, WP304L, WP304H, WP316, WP316L, WP321, WP321H, WP347H, WP317,
Nhiệt độ thấp thép: ASTM A420-WPL6, WPL3,
Carbon thép: ASTM A234-WPB, WPC,
Thép hợp kim: ASTM A234-WP11, WP22, WP91
OD:
Dàn DN15 (1/2 '') --- DN600 (32 '')
Hàn DN450 (18 '') --- DN3000 (120 '')
Tiêu chuẩn Lắp ống
Với việc mở rộng nhanh chóng trong thương mại toàn cầu, chuẩn hóa các sản phẩm khác nhau đã trở thành một yêu cầu thiết yếu. Các tiêu chuẩn cho các sản phẩm khác nhau góp phần đáng kể theo hướng tăng thương mại quốc tế do đó là cầu nối khoảng cách chất lượng giữa các nhà sản xuất, nhà sản xuất và người mua của các quốc gia khác nhau. Trong phụ kiện đường ống là tốt, tiêu chuẩn đóng một vai trò quan trọng. Việc sản xuất và lắp đặt các phụ kiện đường ống được quy định chặt chẽ bởi các tiêu chuẩn khác nhau và mã số.
Tính toàn vẹn của phụ kiện đường ống và mặt bích trong hệ thống đường ống phụ thuộc vào nguyên tắc khác nhau được sử dụng trong thiết kế, xây dựng và bảo trì của toàn bộ hệ thống. Các linh kiện phụ kiện đường ống được làm bằng vật liệu khác nhau, trong một loạt các loại và kích cỡ và do đó phải được sản xuất theo tiêu chuẩn chung của quốc gia hoặc theo mục độc quyền của nhà sản xuất. Một số nhà sản xuất cũng sử dụng tiêu chuẩn đường ống nội bộ riêng của họ dựa trên các tiêu chuẩn ngành quốc gia và công nghiệp.
Sự khác biệt giữa "chuẩn" và "Mã":
Mã Piping hàm ý các yêu cầu của thiết kế, chế tạo, sử dụng vật liệu, kiểm tra, thanh tra các đường ống khác nhau và hệ thống đường ống. Nó có một thẩm quyền hạn chế được định nghĩa bởi các mã. Mặt khác, tiêu chuẩn đường ống bao hàm ứng dụng thiết kế và quy chuẩn xây dựng và các yêu cầu đối với phụ kiện đường ống như adapter, mặt bích, tay, khuỷu tay, công đoàn, tees, van vv Giống như một mã số, nó cũng có một phạm vi giới hạn được xác định bởi các tiêu chuẩn.
Các yếu tố ảnh hưởng đến tiêu chuẩn:
"Tiêu chuẩn" về phụ kiện ống được dựa trên các yếu tố nhất định như sau:
- Áp lực nhiệt độ
- Kích thước
- thiết kế
- Coatings
- Nguyên vật liệu
- Đánh dấu
- kết nối cuối
- Kích thước và dung sai
- Threading
- Mô hình côn, vv
Loại tiêu chuẩn lắp đường ống:
Một số tiêu chuẩn phù hợp được sử dụng rộng rãi ống như sau:
- ANSI: The National Standards Institute Mỹ
ANSI là một tổ chức tư nhân, phi lợi nhuận. Chức năng chính của nó là để quản lý và điều phối các hệ thống đánh giá tiêu chuẩn và sự phù hợp tự nguyện Mỹ. Nó cung cấp một diễn đàn cho sự phát triển của các tiêu chuẩn quốc gia của Mỹ. ANSI gán "số tiến". Những con số phân loại độ dày cho sử dụng áp lực khác nhau. - ASME: American Society for Kỹ sư cơ khí
Đây là một trong những tổ chức uy tín trên thế giới đang phát triển mã và tiêu chuẩn. Số lộ trình đường ống bắt đầu lắp đặt từ B16 ASME / ANSI. Các phân loại khác nhau của ASME tiêu chuẩn / ANSI B16 cho phụ kiện đường ống khác nhau như sau: - ASME / ANSI B16.1 - 1998 - Gang ống mặt bích và mặt bích Phụ tùng
- ASME / ANSI B16.3 - 1998 - dễ uốn sắt Threaded phụ kiện
- ASME / ANSI B16.4 - 1998 - Gang Threaded phụ kiện
- ASME / ANSI B16.5 - 1996 - Ống mặt bích và mặt bích Phụ tùng
- ASME / ANSI B16.11 - 2001 - Thép rèn, phụ kiện, Socket hàn và Threaded
- ASME / ANSI B16.14 - 1991 - sắt ống Ổ cắm, ống lót và locknuts với ống Chủ đề
- ASME / ANSI B16.15 - 1985 (R1994) - Diễn viên: Bronze Threaded phụ kiện
- ASME / ANSI B16.25 - 1997 - Buttwelding Ends
- ASME / ANSI B16.36 - Mặt bích Orifice vv - 1996
- ASTM quốc tế: Hiệp hội Kiểm nghiệm và Vật liệu
Đây là một trong những tổ chức phát triển các tiêu chuẩn tự nguyện lớn nhất trên thế giới. Ban đầu nó được gọi là Hiệp hội Kiểm nghiệm và Vật liệu (ASTM). Đây là một tổ chức khoa học và kỹ thuật có uy tín mà phát triển và xuất bản các tiêu chuẩn tự nguyện trên cơ sở tài liệu, sản phẩm, hệ thống và dịch vụ. Đây là một tên đáng tin cậy cho các tiêu chuẩn. Các tiêu chuẩn được bao phủ bởi tổ chức này bao gồm nhiều loại đường ống, ống và phụ kiện, đặc biệt là làm bằng kim loại, để phục vụ nhiệt độ cao, sử dụng thông thường và các ứng dụng đặc biệt như phòng cháy chữa cháy. Các tiêu chuẩn ASTM được công bố trong 16 phần gồm 67 tập. - AN: Đây, "A" là viết tắt của Quân đội và "N" là viết tắt của Hải quân
Các tiêu chuẩn AN đầu được thiết kế cho quân đội Mỹ. Bất cứ khi nào, một lắp đường ống là AN phụ kiện, nó có nghĩa là các phụ kiện được đo trên các đường kính ngoài của phụ kiện, đó là, trong gia số 1/16 inch. Ví dụ, một phù AN 4 có nghĩa là một phù hợp với đường kính bên ngoài khoảng 4/16 "hoặc ¼". Nó phải được lưu ý rằng xấp xỉ là quan trọng bởi vì AN đường kính bên ngoài không phải là một sự phù hợp trực tiếp với một sợi chỉ NPT tương đương. - BSP: British ống tiêu chuẩn
BSP là tiêu chuẩn Anh cho phụ kiện đường ống. Điều này nói đến một gia đình của các loại vít tiêu chuẩn cho nối và niêm phong ống đầu bằng việc phối một bên ngoài (nam) với (nữ) đề nội bộ. Điều này đã được áp dụng trên thế giới. Nó còn được gọi là tiêu chuẩn Anh ống côn đề (BSPT) hoặc tiêu chuẩn Anh Quốc ống song song (thẳng) đề (BSPP). Trong khi BSPT đạt được khớp chặt chẽ áp lực bởi những chủ đề riêng, các BSPP đòi hỏi một vòng đệm. - DIN: Deutsches Institut für Normung
Điều này đề cập đến các đường ống, ống và phụ kiện tiêu chuẩn công nghiệp và kỹ thuật từ các DIN, Deutsches Institut für Normung mà trong tiếng Anh có nghĩa là Viện Đức tiêu chuẩn. DIN là tổ chức quốc gia Đức để chuẩn hóa và là một thành viên cơ ISO cho quốc gia đó.
DIN định tiêu chuẩn
Việc chỉ định một tiêu chuẩn DIN cho thấy nguồn gốc của nó, nơi # tượng trưng cho một số: - DIN #: Được sử dụng cho tiêu chuẩn của Đức có ý nghĩa chủ yếu là trong nước hoặc được thiết kế như là bước chính đối với vị thế quốc tế.
- DIN EN #: Được sử dụng cho các phiên bản của Đức tiêu chuẩn Châu Âu.
- DIN ISO #: Được sử dụng cho phiên bản tiếng Đức của các tiêu chuẩn ISO.
- DIN EN ISO #: Được sử dụng nếu các tiêu chuẩn cũng đã được thông qua như là một tiêu chuẩn châu Âu.
- Dash (-) kích thước
kích thước Dash là tiêu chuẩn được sử dụng để tham khảo các đường kính bên trong của một ống. Điều này cho thấy kích thước của một số có hai chữ số mà đại diện cho ID tương đối trong sixteenths của một inch. Điều này cũng được sử dụng thay thế cho nhau với AN phụ kiện. Ví dụ, một Dash "8" lắp ghép có nghĩa là một AN 8 phù hợp. Hướng dẫn ống tiêu chuẩn được đưa ra dưới đây:
| Kích Hose Trong | Danh nghĩa ID Inch Kích Dash | Kích thước Chuẩn Dash |
| 1/4 | 3/16 | -04 |
| 3/8 | 5/16 | -06 |
| 1/2 | 13/32 | -08 |
| 3/4 | 5/8 | -12 |
| 1 | 7/8 | -16 |
| 1 ½ | - | - |
| 1 ¼ | 1 1/8 | -20 |
Mặt bích: Xếp hạng trong lớp và số áp (PN)
bích Lớp | 150 | 300 | 600 | 900 | 1500 | 2500 |
Bích áp Number, PN | 20 | 50 | 100 | 150 | 250 | 420 |
- ISO: Tổ chức tiêu chuẩn quốc tế
ISO là các đường ống, ống và phụ kiện tiêu chuẩn công nghiệp và thông số kỹ thuật của Tổ chức Tiêu chuẩn Quốc tế. tiêu chuẩn ISO được đánh số. Họ có định dạng như sau:
"ISO [/ IEC] [LÀ] nnnnn [: yyyy] Title" nơi
nnnnn: số tiêu chuẩn
yyyy: năm xuất bản, và
Tiêu đề: mô tả chủ đề - Tiêu chuẩn Công nghiệp Nhật Bản: JIS
Đây là tiêu chuẩn công nghiệp Nhật Bản hoặc các tiêu chuẩn sử dụng cho các hoạt động công nghiệp tại Nhật Bản cho đường ống, ống và phụ kiện và công bố thông qua Hiệp hội Tiêu chuẩn Nhật Bản. - NPT: Ống Quốc đề
Quốc Ống đề là một tiêu chuẩn của Mỹ thẳng (NPS) đề hoặc hình nón (NPT) đề. Đây là tiêu chuẩn phổ biến nhất của Hoa Kỳ đối với phụ kiện đường ống. phụ kiện NPT được dựa trên đường kính trong (ID) của lắp đường ống.
