| Vật liệu: | C44300, C68700, C70600, C71500 | Tiêu chuẩn: | ASTM B111, ASTM B88, ASTM B288, ASTM B688 |
|---|---|---|---|
| Loại sản phẩm: | ống liền mạch, ống hàn, ống đồng, ống vây đồng | TPI: | BV, SGS, IEI, MOODY, .... |
| gói: | Vỏ gỗ / Vỏ sắt / | ||
| Điểm nổi bật: | Máy làm mát không khí ống đồng hợp kim đồng,C70600 ống không may hợp kim đồng,15mm đồng hợp kim ống liền mạch |
||

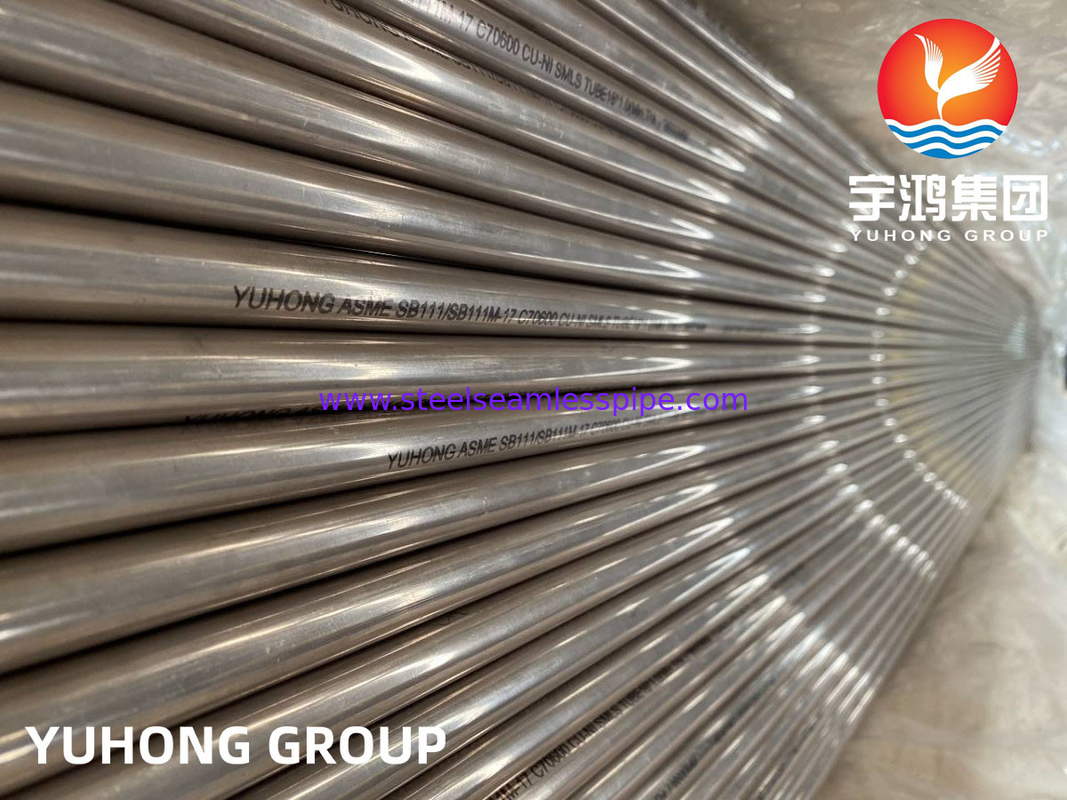

Ống liền mạch hợp kim đồng ASME B111 CuNi 90/10 C70600 15mm 25mm 50mm Máy làm mát không khí xử lý nước
| ASTM B-111-89a / ASME SB-111-89a ỐNG ĐỒNG VÀ HỢP KIM ĐỒNG ỐNG NGƯNG NGỪNG VÀ FERRULE |
| 1 Phạm vi 1.1 Thông số kỹ thuật này bao gồm ống liền mạch và ống nối bằng đồng và các hợp kim đồng khác nhau có kích thước lên tới 31/8 inch, tính bằng đường kính, để sử dụng trong thiết bị ngưng tụ bề mặt, thiết bị bay hơi và bộ trao đổi nhiệt.ống cho ứng dụng này thường được làm từ đồng hoặc hợp kim đồng sau: |
| Đồng hoặc hợp kim đồng | trướcSử dụng | Loại kim loại |
| UNS Không | chỉ định | |
| C10200 | CỦA | Không có oxy mà không có chất khử oxy còn sót lại |
| C12000 | DLP | Phốt pho, phốt pho dư lượng thấp |
| C12200 | DHP | Phốt pho hóa, phốt pho dư cao |
| C14200 | DPA | Phophor hóa, asen |
| C19200 | - | Phophor hóa, 1% sắt |
| C23000 | - | cái thau đỏ |
| C28000 | - | kim loại Muntz |
| C44300 | - | Kim loại Hải quân, B, C và D |
| C44400 | - | - |
| C44500 | - | - |
| C60800 | - | Nhôm đồng |
| C68700 | - | Đồng thau nhôm, B |
| C70400 | - | 95-5 Đồng-Nikel |
| C70600 | - | 90-10 Đồng-Nikel |
| C71000 | - | 80-20 Đồng-Nikel |
| C71500 | - | 70-30 Đồng-Nikel |
| C71640 | - | Đồng-niken-sắt-mangan |
| C72200 | - | - |
1.2 Cảnh báo - Thủy ngân là mối nguy hại nhất định đối với sức khỏe khi sử dụng và thải bỏ (Xem 12.1.)
| Hợp kim đồng UNS số | Các phần tử được đặt tên bằng Copper Plus % phút. |
| C60800 | 99,5 |
| C70400 | 99,5 |
| C70600 | 99,5 |
| C71000 | 99,5 |
| C71500 | 99,5 |
| C71640 | 99,5 |
| C72200 | 99,8 |
Đối với hợp kim đồng trong đó zinic được chỉ định là phần còn lại.đồng hoặc kẽm có thể được coi là sự khác biệt
giữa tổng của tất cả các yếu tố được phân tích và 100%
BẢNG 1 YÊU CẦU HÓA CHẤT
| Thành phần, % | |||||||||||||
| Đồng hoặc hợp kim đồng UNS No. | đồngA | Thiếc | Nhôm | Niken, bao gồm coban | Chì, tối đa | Sắt | kẽm | managne | Asen | Antimon | Phốt pho | Chro mium |
Các phần tử được đặt tên khác |
| C10200 | 99,95 phút | - | - | - | - | - | - | - | - | - | - | - | - |
| C12000 | 99,90 phút | - | - | - | - | - | - | - | - | - | 0,004-0,012 | - | - |
| C12200 | 99,9 phút | - | - | - | - | - | - | - | - | - | 0,015-0,040 | - | - |
| C14200 | 99,40 phút | - | - | - | - | - | - | - | 0,15-0,50 | - | 0,015-0,040 | - | - |
| C19200 | 98,7 phút | - | - | - | - | 0,8-1,2 | - | - | 0,15-0,50 | - | 0,01-0,04 | - | - |
| C23000 | 84,0-86,0 | - | - | - | 0,05 | tối đa 0,05 | sự làm lại | - | - | - | - | - | - |
| C28000 | 59,0-63,0 | - | - | - | 0,30 | tối đa 0,07 | phần còn lại | - | - | - | - | - | - |
| C44300 | 70,0-73,0 | 0,9-1,2 | - | - | 0,07 | tối đa 0,06 | phần còn lại | - | 0,02-0,06 | - | - | - | - |
| C44400 | 70,0-73,0 | 0,9-1,2 | - | - | 0,07 | tối đa 0,06 | phần còn lại | - | - | 0,02-0,10 | - | - | - |
| C44500 | 70,0-73,0 | 0,9-1,2 | - | - | 0,07 | tối đa 0,06 | phần còn lại | - | - | - | 0,02-0,10 | - | - |
| C60800 | phần còn lại | - | 5,0-6,5 | - | 0,10 | tối đa 0,10 | - | - | 0,02-0,35 | - | - | - | - |
| C68700 | 76,0-79,0 | - | 1,8-2,5 | - | 0,07 | tối đa 0,06 | phần còn lại | - | 0,02-0,10 | - | - | - | - |
| C70400 | phần còn lại | - | 4,8-6,2 | 0,05 | 1,3-1,7 | 1,0tối đa | 0,30-0,8 | - | - | - | - | - | |
| C70600 | phần còn lại | - | 9,0-11,0 | 0,05B | 1,0-1,8 | 1,0tối đaB | 1,0tối đa | - | - | B | - | B | |
| C71000 | phần còn lại | - | 19.0-23.0 | 0,05B | 0,50-1,0 | 1,0tối đaB | 1,0tối đa | - | - | B | - | B | |
| C71500 | phần còn lại | - | 29,0-33,0 | 0,05B | 0,40-1,0 | 1,0tối đaB | 1,0tối đa | - | - | B | - | B | |
| C71640 | phần còn lại | - | 29,0-32,0 | 0,05B | 1,7-2,3 | 1,0tối đaB | 1,5-2,5 | - | - | B | - | B | |
| C72200 | phần còn lại | - | 15,0-18,0 | 0,05B | 0,50-1,0 | 1,0tối đaB | 1,0tối đa | - | - | B | 0,30 -0,70 |
B | |
MỘTĐồng (kể cả bạc),
BKhi sản phẩm dành cho các ứng dụng hàn tiếp theo và do người mua chỉ định, kẽm phải ở mức tối đa 0,50%,
chì tối đa 0,02%, phốt pho tối đa 0,02%, lưu huỳnh tối đa 0,02% và carbon tối đa 0,05%.
Khi tất cả các phần tử trong Bảng 1 được phân tích, tổng của chúng sẽ như trong bảng sau.
| Hợp kim đồng UNS số | Các phần tử được đặt tên bằng Copper Plus.% phút |
| C23000 | 99,8 |
| C28000 | 99,7 |
| C44300 | 99,6 |
| C44400 | 99,6 |
| C44500 | 99,6 |
| C68700 | 99,5 |
BẢNG 2 YÊU CẦU KÉO
| Đồng hoặc hợp kim đồng UNS No. | Chỉ định nhiệt độ | Độ bền kéo tối thiểu ksiMỘT | Sức mạnh năng suấtBphút giâyMỘT | Độ giãn dài trong 2 inch, tối thiểu% | |
| Tiêu chuẩn | Trước | ||||
| C10200, C12000, C12200, C14200 | H55 | vẽ bằng ánh sáng | 36 | 30 | ... |
| C10200, C12000, C12200, C14200 | H80 | vẽ cứng | 45 | 40 | ... |
| C19200 | 061 | ủ | 38 | 12 | ... |
| C23000 | 061 | ủ | 40 | 12 | ... |
| C28000 | 061 | ủ | 50 | 20 | ... |
| C44300, C44400, C44500 | 061 | ủ | 45 | 15 | ... |
| C60800 | 061 | ủ | 50 | 19 | ... |
| C68700 | 061 | ủ | 50 | 18 | ... |
| C70400 | 061 | ủ | 38 | 12 | ... |
| C70400 | H55 | vẽ bằng ánh sáng | 40 | 30 | ... |
| C70600 | 061 | ủ | 40 | 15 | ... |
| C70600 | H55 | vẽ bằng ánh sáng | 45 | 35 | ... |
| C71000 | 061 | ủ | 45 | 16 | ... |
| C71500 | 061 | ủ | 52 | 18 | ... |
| C71500 | - | - | - | - | - |
| Độ dày của tường lên tới 0,048 in, bao gồm | HR50 | căng thẳng, mệt mỏi | 72 | 50 | 12 |
| Độ dày của tường trên 0,048 in. | HR50 | căng thẳng, mệt mỏi | 72 | 50 | 15 |
| C71640 | 061 | ủ | 63 | 25 | ... |
| C71640 | HR50 | rút ra, giảm căng thẳng | 81 | 58 | ... |
| C72200 | 061 | ủ | 45 | 16 | ... |
| C72200 | H55 | vẽ bằng ánh sáng | 50 | 30 | ... |
BẢNG 3 YÊU CẦU MỞ RỘNG
| Chỉ định nhiệt độ | Đồng hoặc hợp kim đồng UNS No. | Mở rộng đường kính ngoài Tbue, tính bằng phần trăm đường kính ngoài ban đầu | |
| Tiêu chuẩn | Trước | ||
| 061 |
ủ |
C19200 | 30 |
| C23000 | 20 | ||
| C28000 | 15 | ||
| C44300,C44400,C44500 | 20 | ||
| C60800 | 20 | ||
| C68700 | 20 | ||
| C70400 | 30 | ||
| C70600 | 30 | ||
| C71000 | 30 | ||
| C71500 | 30 | ||
| C71640 | 30 | ||
| C72200 | 30 | ||
| H55 |
vẽ bằng ánh sáng |
C10200,C12000,C12200 | 20 |
| C14200 | 20 | ||
| C70400 | 20 | ||
| C70600 | 20 | ||
| C72200 | 20 | ||
| HR50 | vẽ, xả stress | C71500 | 20 |
| kéo cứng, ủ cuối | C10200,C12000,C14200 | 30 | |
BẢNG 4 ĐỘ SÂU RÚT
| Độ dày thành ống, in. | Đường kính ngoài của ống, trong. | ||
| Trên ¼ đến ¾, bao gồm | Trên ¾ đến 1 ¼, bao gồm | Trên 1¼ đến 3⅓, bao gồm. | |
| Trên 0,017-0,032 | 0,005 | 0,006 | 0,007 |
| 0,032-0,049, bao gồm | 0,006 | 0,006 | 0,0075 |
| 0,049-0,083, bao gồm | 0,007 | 0,0075 | 0,008 |
| 0,083-0,109, bao gồm | 0,0075 | 0,0085 | 0,0095 |
| 0,109-0,120, bao gồm | 0,009 | 0,009 | 0,011 |
BẢNG 5 ĐƯỜNG KÍNH LỖ KHOAN
| Đường kính ngoài của ống, trong. | Đường kính lỗ khoan, in. | Mũi khoan số |
| ¼-¾, bao gồm | 0,025 | 72 |
| Trên ¾-1, bao gồm | 0,031 | 68 |
| Trên 1-1¼, bao gồm | 0,036 | 64 |
| Trên 1¼-1½, bao gồm | 0,042 | 58 |
| Trên 1½-1¾, bao gồm | .0046 | 56 |
| Trên 1¾-2, bao gồm | 0,052 | 55 |
Thử nghiệm thủy tĩnh - Mỗi ống phải đứng vững, không có dấu hiệu rò rỉ, áp suất thủy tĩnh bên trong
đủ để làm cho vật liệu chịu ứng suất sợi 7000 psi, được xác định bằng phương trình sau đây đối với vật liệu rỗng mỏng
xi lanh chịu lực căng.Ống không cần phải được kiểm tra ở áp suất thủy tĩnh trên 1000psi trừ khi có quy định như vậy.
P = 2St/(D-0,8t) trong đó:
P = áp suất thủy tĩnh, psig.
t = độ dày thành ống, in.
D = đường kính ngoài của ống.trong va
S = ứng suất cho phép của vật liệu, psi.
BẢNG 6 DUNG DỊCH ĐƯỜNG KÍNH
| Đường kính ngoài, trong | Độ dày của tường, trong. | ||||
| 0,020MỘT 0,022 0,025 0,028 |
0,032 | 0,035 | 0,042 | 0,049 trở lên | |
| Dung sai đường kính, cộng và trừ, in. | |||||
| Lên tới 0,500, bao gồm | 0,003 | 0,0025 | 0,0025 | 0,0025 | 0,0025 |
| Trên 0,500-0,740, bao gồm | 0,0040 | 0,004 | 0,004 | 0,0035 | 0,003 |
| Trên 0,500-7,40, bao gồm | 0,0060 | 0,006 | 0,005 | 0,0045 | 0,004 |
| Trên 0,740-1,000, bao gồm | ... | 0,009 | 0,008 | 0,006 | 0,045 |
| Trên 1.250-1.375, bao gồm | ... | ... | ... | 0,008 | 0,005 |
| Trên 1.375-2.000, bao gồm | ... | ... | ... | ... | 0,006 |
A Dung sai trong cột này chỉ áp dụng cho các loại thép được kéo nhẹ và được rút ra.
Dung sai đối với nhiệt độ ủ phải theo thỏa thuận giữa nhà sản xuất và người mua.
BẢNG 7 Dung sai độ dày của tường, cộng và trừ trong.
| Độ dày của tường, trong. | Đường kính ngoài, trong. | ||
| Trên ⅛ đến ⅝, bao gồm | Trên ⅝ đến 1, bao gồm | Trên 1 đến 2, bao gồm | |
| 0,020, bao gồm 0,032 | 0,003 | 0,003 | ... |
| 0,032, bao gồm 0,035 | 0,003 | 0,003 | 0,004 |
| 0,035, bao gồm 0,058 | 0,004 | 0,0045 | 0,0045 |
| 0,058, bao gồm 0,083 | 0,0045 | 0,005 | 0,005 |
| 0,083, bao gồm 0,120 | 0,005 | 0,0065 | 0,0065 |
| 0,120, bao gồm 0,134 | 0,007 | 0,007 | 0,0075 |
BẢNG 8 Dung sai chiều dài
| Chiều dài quy định, ft | Dung sai, tất cả Plus, trong. |
| Lên đến 15 | 32/3 |
| Trên 15-20, bao gồm | 8/1 |
| Trên 20-30, bao gồm | 32/5 |
| Trên 30-60, bao gồm | 8/3 |
| Trên 60-100, bao gồmMỘT | 1/2 |
MỘTCác ống ngưng tụ có chiều dài trên 100 ft hiện không có nhu cầu.Giá trị dung sai cho độ dài sẽ được phát triển
như kinh nghiệm chỉ ra.Giá trị dung sai đối với chiều dài ở độ dày thành 0,020, bao gồm.đến 0,032 thì theo thỏa thuận
giữa nhà sản xuất hoặc nhà cung cấp và người mua.
| Ống.Đường kính ngoài, trong | Sức chịu đựng |
| Lên đến ⅝, bao gồm | 0,010 inch |
| Trên ⅝ | 0,016 inch/năm.đường kính |
Các đặc tính và thành phần hóa học được liệt kê trong thông số kỹ thuật này, trong trường hợp không đồng ý,
được xác định theo các phương pháp ASTM sau:
| Bài kiểm tra | Chỉ định ASTM |
| Phân tích hóa học | B 170MỘT,E53,E54,E62,E75,E478 |
| Kích thước hạt | E112 |
| Mở rộng (kiểm tra pin) | B153 |
| Thủy ngân nitrat | B154 |
| Căng thẳng | E8 |
| Kiểm tra không phá hủy | E243 |
MỘTTham khảo Thông số kỹ thuật B170 là các phương pháp hóa học được đề xuất trong phụ lục của nó.
Khi Ủy ban E-1 đã thử nghiệm và công bố các phương pháp phân tích tạp chất ở mức độ thấp trong đồng.
phụ lục Thông số kỹ thuật B 170 sẽ bị loại bỏ.
PHỤ LỤC (Thông tin không chính thức)
X1.MẬT ĐỘ ĐỒNG VÀ HỢP KIM ĐỒNG
X1.1 Mật độ của hợp kim được đề cập trong tiêu chuẩn này được nêu trong Bảng X1.1.
BẢNG X1.1 MẬT ĐỘ
| Đồng hoặc hợp kim đồng UNS No. | Mật độ, lb.in.3 |
| C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0,323 |
| C19200 | 0,320 |
| C23000 | 0,316 |
| C28000 | 0,303 |
| C44300,C44400,C44500 | 0,308 |
| C60800 | 0,295 |
| C61300, C61400 | 0,285 |
| C68700 | 0,301 |
| C70400 | 0,323 |
| C70600 | 0,323 |
| C71000 | 0,323 |
| C71500 | 0,323 |
| C71640 | 0,323 |
| C72200 | 0,323 |
| ASTM B-111-89a / ASME SB-111-89a ỐNG ĐỒNG VÀ HỢP KIM ĐỒNG ỐNG NGƯNG NGỪNG VÀ FERRULE |
| 1 Phạm vi 1.1 Thông số kỹ thuật này bao gồm ống liền mạch và ống nối bằng đồng và các hợp kim đồng khác nhau có kích thước lên tới 31/8 inch, tính bằng đường kính, để sử dụng trong thiết bị ngưng tụ bề mặt, thiết bị bay hơi và bộ trao đổi nhiệt.ống cho ứng dụng này thường được làm từ đồng hoặc hợp kim đồng sau: |
| Đồng hoặc hợp kim đồng | trướcSử dụng | Loại kim loại |
| UNS Không | chỉ định | |
| C10200 | CỦA | Không có oxy mà không có chất khử oxy còn sót lại |
| C12000 | DLP | Phốt pho, phốt pho dư lượng thấp |
| C12200 | DHP | Phốt pho hóa, phốt pho dư cao |
| C14200 | DPA | Phophor hóa, asen |
| C19200 | - | Phophor hóa, 1% sắt |
| C23000 | - | cái thau đỏ |
| C28000 | - | kim loại Muntz |
| C44300 | - | Kim loại Hải quân, B, C và D |
| C44400 | - | - |
| C44500 | - | - |
| C60800 | - | Nhôm đồng |
| C68700 | - | Đồng thau nhôm, B |
| C70400 | - | 95-5 Đồng-Nikel |
| C70600 | - | 90-10 Đồng-Nikel |
| C71000 | - | 80-20 Đồng-Nikel |
| C71500 | - | 70-30 Đồng-Nikel |
| C71640 | - | Đồng-niken-sắt-mangan |
| C72200 | - | - |
1.2 Cảnh báo - Thủy ngân là mối nguy hại nhất định đối với sức khỏe khi sử dụng và thải bỏ (Xem 12.1.)
| Hợp kim đồng UNS số | Các phần tử được đặt tên bằng Copper Plus % phút. |
| C60800 | 99,5 |
| C70400 | 99,5 |
| C70600 | 99,5 |
| C71000 | 99,5 |
| C71500 | 99,5 |
| C71640 | 99,5 |
| C72200 | 99,8 |
Đối với hợp kim đồng trong đó zinic được chỉ định là phần còn lại.đồng hoặc kẽm có thể được coi là sự khác biệt
giữa tổng của tất cả các yếu tố được phân tích và 100%
BẢNG 1 YÊU CẦU HÓA CHẤT
| Thành phần, % | |||||||||||||
| Đồng hoặc hợp kim đồng UNS No. | đồngA | Thiếc | Nhôm | Niken, bao gồm coban | Chì, tối đa | Sắt | kẽm | managne | Asen | Antimon | Phốt pho | Chro mium |
Các phần tử được đặt tên khác |
| C10200 | 99,95 phút | - | - | - | - | - | - | - | - | - | - | - | - |
| C12000 | 99,90 phút | - | - | - | - | - | - | - | - | - | 0,004-0,012 | - | - |
| C12200 | 99,9 phút | - | - | - | - | - | - | - | - | - | 0,015-0,040 | - | - |
| C14200 | 99,40 phút | - | - | - | - | - | - | - | 0,15-0,50 | - | 0,015-0,040 | - | - |
| C19200 | 98,7 phút | - | - | - | - | 0,8-1,2 | - | - | 0,15-0,50 | - | 0,01-0,04 | - | - |
| C23000 | 84,0-86,0 | - | - | - | 0,05 | tối đa 0,05 | sự làm lại | - | - | - | - | - | - |
| C28000 | 59,0-63,0 | - | - | - | 0,30 | tối đa 0,07 | phần còn lại | - | - | - | - | - | - |
| C44300 | 70,0-73,0 | 0,9-1,2 | - | - | 0,07 | tối đa 0,06 | phần còn lại | - | 0,02-0,06 | - | - | - | - |
| C44400 | 70,0-73,0 | 0,9-1,2 | - | - | 0,07 | tối đa 0,06 | phần còn lại | - | - | 0,02-0,10 | - | - | - |
| C44500 | 70,0-73,0 | 0,9-1,2 | - | - | 0,07 | tối đa 0,06 | phần còn lại | - | - | - | 0,02-0,10 | - | - |
| C60800 | phần còn lại | - | 5,0-6,5 | - | 0,10 | tối đa 0,10 | - | - | 0,02-0,35 | - | - | - | - |
| C68700 | 76,0-79,0 | - | 1,8-2,5 | - | 0,07 | tối đa 0,06 | phần còn lại | - | 0,02-0,10 | - | - | - | - |
| C70400 | phần còn lại | - | 4,8-6,2 | 0,05 | 1,3-1,7 | 1,0tối đa | 0,30-0,8 | - | - | - | - | - | |
| C70600 | phần còn lại | - | 9,0-11,0 | 0,05B | 1,0-1,8 | 1,0tối đaB | 1,0tối đa | - | - | B | - | B | |
| C71000 | phần còn lại | - | 19.0-23.0 | 0,05B | 0,50-1,0 | 1,0tối đaB | 1,0tối đa | - | - | B | - | B | |
| C71500 | phần còn lại | - | 29,0-33,0 | 0,05B | 0,40-1,0 | 1,0tối đaB | 1,0tối đa | - | - | B | - | B | |
| C71640 | phần còn lại | - | 29,0-32,0 | 0,05B | 1,7-2,3 | 1,0tối đaB | 1,5-2,5 | - | - | B | - | B | |
| C72200 | phần còn lại | - | 15,0-18,0 | 0,05B | 0,50-1,0 | 1,0tối đaB | 1,0tối đa | - | - | B | 0,30 -0,70 |
B | |
MỘTĐồng (kể cả bạc),
BKhi sản phẩm dành cho các ứng dụng hàn tiếp theo và do người mua chỉ định, kẽm phải ở mức tối đa 0,50%,
chì tối đa 0,02%, phốt pho tối đa 0,02%, lưu huỳnh tối đa 0,02% và carbon tối đa 0,05%.
Khi tất cả các phần tử trong Bảng 1 được phân tích, tổng của chúng sẽ như trong bảng sau.
| Hợp kim đồng UNS số | Các phần tử được đặt tên bằng Copper Plus.% phút |
| C23000 | 99,8 |
| C28000 | 99,7 |
| C44300 | 99,6 |
| C44400 | 99,6 |
| C44500 | 99,6 |
| C68700 | 99,5 |
BẢNG 2 YÊU CẦU KÉO
| Đồng hoặc hợp kim đồng UNS No. | Chỉ định nhiệt độ | Độ bền kéo tối thiểu ksiMỘT | Sức mạnh năng suấtBphút giâyMỘT | Độ giãn dài trong 2 inch, tối thiểu% | |
| Tiêu chuẩn | Trước | ||||
| C10200, C12000, C12200, C14200 | H55 | vẽ bằng ánh sáng | 36 | 30 | ... |
| C10200, C12000, C12200, C14200 | H80 | vẽ cứng | 45 | 40 | ... |
| C19200 | 061 | ủ | 38 | 12 | ... |
| C23000 | 061 | ủ | 40 | 12 | ... |
| C28000 | 061 | ủ | 50 | 20 | ... |
| C44300, C44400, C44500 | 061 | ủ | 45 | 15 | ... |
| C60800 | 061 | ủ | 50 | 19 | ... |
| C68700 | 061 | ủ | 50 | 18 | ... |
| C70400 | 061 | ủ | 38 | 12 | ... |
| C70400 | H55 | vẽ bằng ánh sáng | 40 | 30 | ... |
| C70600 | 061 | ủ | 40 | 15 | ... |
| C70600 | H55 | vẽ bằng ánh sáng | 45 | 35 | ... |
| C71000 | 061 | ủ | 45 | 16 | ... |
| C71500 | 061 | ủ | 52 | 18 | ... |
| C71500 | - | - | - | - | - |
| Độ dày của tường lên tới 0,048 in, bao gồm | HR50 | căng thẳng, mệt mỏi | 72 | 50 | 12 |
| Độ dày của tường trên 0,048 in. | HR50 | căng thẳng, mệt mỏi | 72 | 50 | 15 |
| C71640 | 061 | ủ | 63 | 25 | ... |
| C71640 | HR50 | rút ra, giảm căng thẳng | 81 | 58 | ... |
| C72200 | 061 | ủ | 45 | 16 | ... |
| C72200 | H55 | vẽ bằng ánh sáng | 50 | 30 | ... |
BẢNG 3 YÊU CẦU MỞ RỘNG
| Chỉ định nhiệt độ | Đồng hoặc hợp kim đồng UNS No. | Mở rộng đường kính ngoài Tbue, tính bằng phần trăm đường kính ngoài ban đầu | |
| Tiêu chuẩn | Trước | ||
| 061 |
ủ |
C19200 | 30 |
| C23000 | 20 | ||
| C28000 | 15 | ||
| C44300,C44400,C44500 | 20 | ||
| C60800 | 20 | ||
| C68700 | 20 | ||
| C70400 | 30 | ||
| C70600 | 30 | ||
| C71000 | 30 | ||
| C71500 | 30 | ||
| C71640 | 30 | ||
| C72200 | 30 | ||
| H55 |
vẽ bằng ánh sáng |
C10200,C12000,C12200 | 20 |
| C14200 | 20 | ||
| C70400 | 20 | ||
| C70600 | 20 | ||
| C72200 | 20 | ||
| HR50 | vẽ, xả stress | C71500 | 20 |
| kéo cứng, ủ cuối | C10200,C12000,C14200 | 30 | |
BẢNG 4 ĐỘ SÂU RÚT
| Độ dày thành ống, in. | Đường kính ngoài của ống, trong. | ||
| Trên ¼ đến ¾, bao gồm | Trên ¾ đến 1 ¼, bao gồm | Trên 1¼ đến 3⅓, bao gồm. | |
| Trên 0,017-0,032 | 0,005 | 0,006 | 0,007 |
| 0,032-0,049, bao gồm | 0,006 | 0,006 | 0,0075 |
| 0,049-0,083, bao gồm | 0,007 | 0,0075 | 0,008 |
| 0,083-0,109, bao gồm | 0,0075 | 0,0085 | 0,0095 |
| 0,109-0,120, bao gồm | 0,009 | 0,009 | 0,011 |
BẢNG 5 ĐƯỜNG KÍNH LỖ KHOAN
| Đường kính ngoài của ống, trong. | Đường kính lỗ khoan, in. | Mũi khoan số |
| ¼-¾, bao gồm | 0,025 | 72 |
| Trên ¾-1, bao gồm | 0,031 | 68 |
| Trên 1-1¼, bao gồm | 0,036 | 64 |
| Trên 1¼-1½, bao gồm | 0,042 | 58 |
| Trên 1½-1¾, bao gồm | .0046 | 56 |
| Trên 1¾-2, bao gồm | 0,052 | 55 |
Thử nghiệm thủy tĩnh - Mỗi ống phải đứng vững, không có dấu hiệu rò rỉ, áp suất thủy tĩnh bên trong
đủ để làm cho vật liệu chịu ứng suất sợi 7000 psi, được xác định bằng phương trình sau đây đối với vật liệu rỗng mỏng
xi lanh chịu lực căng.Ống không cần phải được kiểm tra ở áp suất thủy tĩnh trên 1000psi trừ khi có quy định như vậy.
P = 2St/(D-0,8t) trong đó:
P = áp suất thủy tĩnh, psig.
t = độ dày thành ống, in.
D = đường kính ngoài của ống.trong va
S = ứng suất cho phép của vật liệu, psi.
BẢNG 6 DUNG DỊCH ĐƯỜNG KÍNH
| Đường kính ngoài, trong | Độ dày của tường, trong. | ||||
| 0,020MỘT 0,022 0,025 0,028 |
0,032 | 0,035 | 0,042 | 0,049 trở lên | |
| Dung sai đường kính, cộng và trừ, in. | |||||
| Lên tới 0,500, bao gồm | 0,003 | 0,0025 | 0,0025 | 0,0025 | 0,0025 |
| Trên 0,500-0,740, bao gồm | 0,0040 | 0,004 | 0,004 | 0,0035 | 0,003 |
| Trên 0,500-7,40, bao gồm | 0,0060 | 0,006 | 0,005 | 0,0045 | 0,004 |
| Trên 0,740-1,000, bao gồm | ... | 0,009 | 0,008 | 0,006 | 0,045 |
| Trên 1.250-1.375, bao gồm | ... | ... | ... | 0,008 | 0,005 |
| Trên 1.375-2.000, bao gồm | ... | ... | ... | ... | 0,006 |
A Dung sai trong cột này chỉ áp dụng cho các loại thép được kéo nhẹ và được rút ra.
Dung sai đối với nhiệt độ ủ phải theo thỏa thuận giữa nhà sản xuất và người mua.
BẢNG 7 Dung sai độ dày của tường, cộng và trừ trong.
| Độ dày của tường, trong. | Đường kính ngoài, trong. | ||
| Trên ⅛ đến ⅝, bao gồm | Trên ⅝ đến 1, bao gồm | Trên 1 đến 2, bao gồm | |
| 0,020, bao gồm 0,032 | 0,003 | 0,003 | ... |
| 0,032, bao gồm 0,035 | 0,003 | 0,003 | 0,004 |
| 0,035, bao gồm 0,058 | 0,004 | 0,0045 | 0,0045 |
| 0,058, bao gồm 0,083 | 0,0045 | 0,005 | 0,005 |
| 0,083, bao gồm 0,120 | 0,005 | 0,0065 | 0,0065 |
| 0,120, bao gồm 0,134 | 0,007 | 0,007 | 0,0075 |
BẢNG 8 Dung sai chiều dài
| Chiều dài quy định, ft | Dung sai, tất cả Plus, trong. |
| Lên đến 15 | 32/3 |
| Trên 15-20, bao gồm | 8/1 |
| Trên 20-30, bao gồm | 32/5 |
| Trên 30-60, bao gồm | 8/3 |
| Trên 60-100, bao gồmMỘT | 1/2 |
MỘTCác ống ngưng tụ có chiều dài trên 100 ft hiện không có nhu cầu.Giá trị dung sai cho độ dài sẽ được phát triển
như kinh nghiệm chỉ ra.Giá trị dung sai đối với chiều dài ở độ dày thành 0,020, bao gồm.đến 0,032 thì theo thỏa thuận
giữa nhà sản xuất hoặc nhà cung cấp và người mua.
| Ống.Đường kính ngoài, trong | Sức chịu đựng |
| Lên đến ⅝, bao gồm | 0,010 inch |
| Trên ⅝ | 0,016 inch/năm.đường kính |
Các đặc tính và thành phần hóa học được liệt kê trong thông số kỹ thuật này, trong trường hợp không đồng ý,
được xác định theo các phương pháp ASTM sau:
| Bài kiểm tra | Chỉ định ASTM |
| Phân tích hóa học | B 170MỘT,E53,E54,E62,E75,E478 |
| Kích thước hạt | E112 |
| Mở rộng (kiểm tra pin) | B153 |
| Thủy ngân nitrat | B154 |
| Căng thẳng | E8 |
| Kiểm tra không phá hủy | E243 |
MỘTTham khảo Thông số kỹ thuật B170 là các phương pháp hóa học được đề xuất trong phụ lục của nó.
Khi Ủy ban E-1 đã thử nghiệm và công bố các phương pháp phân tích tạp chất ở mức độ thấp trong đồng.
phụ lục Thông số kỹ thuật B 170 sẽ bị loại bỏ.
PHỤ LỤC (Thông tin không chính thức)
X1.MẬT ĐỘ ĐỒNG VÀ HỢP KIM ĐỒNG
X1.1 Mật độ của hợp kim được đề cập trong tiêu chuẩn này được nêu trong Bảng X1.1.
BẢNG X1.1 MẬT ĐỘ
| Đồng hoặc hợp kim đồng UNS No. | Mật độ, lb.in.3 |
| C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0,323 |
| C19200 | 0,320 |
| C23000 | 0,316 |
| C28000 | 0,303 |
| C44300,C44400,C44500 | 0,308 |
| C60800 | 0,295 |
| C61300, C61400 | 0,285 |
| C68700 | 0,301 |
| C70400 | 0,323 |
| C70600 | 0,323 |
| C71000 | 0,323 |
| C71500 | 0,323 |
| C71640 | 0,323 |
| C72200 | 0,323 |
Bảng so sánh vật liệu (ASTM →KS, JIS, DIN, BS, NBN, NF, UNI)
| TIÊU CHUẨN ASTM | UNS SỐ. | HÀN QUỐC/NHẬT BẢN | TIẾNG ĐỨC | NGƯỜI ANH | ISO | ||||||
| Ký hiệu KS/JIS | Số KS/JIS | Loại DIN | Số DIN | Số vật liệu | Số BS | Lớp BS | Bình luận | Loại ISO | Số ISO | ||
| B 111 Ống ngưng tụ và ống nối liền mạch bằng đồng và hợp kim đồng | |||||||||||
| C44300 | C44300 | C4430T/C4430T | D5301/H3300 | CuZn28Sn | 1785 | 2871 | CZ111 | CuZn28Sn1 | R1337 | ||
| C68700 | C68700 | C6870T/C6870T | D5301/H3300 | CuZN20Al | 1785 | 2871 | CZ110 | CuZn20Al2 | 426-I | ||
| C70600 | C70600 | C7060T/C7060T | D5301/H3300 | CuNi10Fe1Mn | 17664 | 2871 | CN102 | CuNi10Fe1Mn | 429 | ||
| C71000 | C71000 | C7100T/C7100T | D5301/H3300 | ||||||||
| C71500 | C71500 | C7150T/C7150T | D5301/H3300 | CuNi30Mn1Fe | 17664 | 2871 | CN107 | CuNi30Mn1Fe | |||
| C71640 | C71640 | C7164T/C7164T | D5301/H3300 | CuNi30Fe2Mn2 | 17664 | 2871 | CN108 | cuN | |||
Người liên hệ: Naty Shen
Tel: 008613738423992
Fax: 0086-574-88017980
