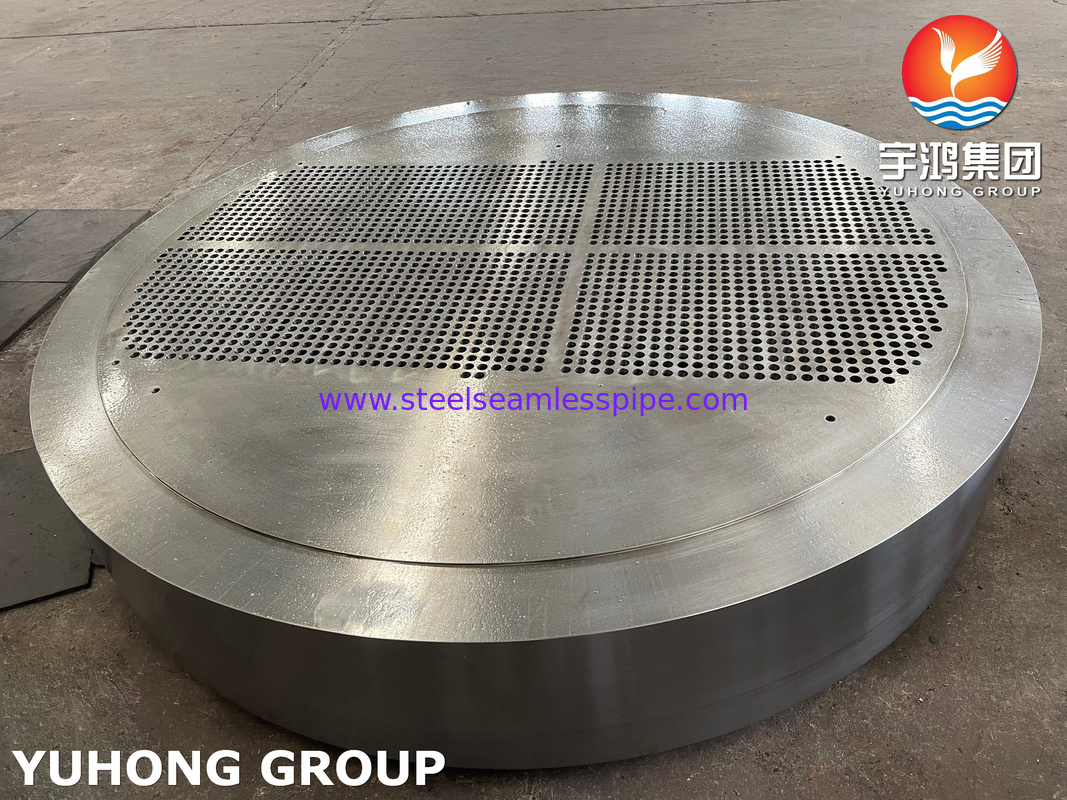

ASME SA516 Gr.70N Bảng ống cố định
Máy trao đổi nhiệt tấm ống cố định đề cập đến một bộ trao đổi nhiệt vỏ và ống trong đó các tấm ống ở cả hai đầu của khối ống được kết nối cố định với vỏ bằng cách hàn.Sau khi tấm ống và vỏ được hàn, nó cũng có thể phục vụ như là một miếng kẹp và được kết nối với miếng kẹp hộp ống bằng bu lông.Ưu điểm là cấu trúc là đơn giản và đường kính bên trong của vỏ cần thiết là nhỏ nhất trong khi đảm bảo bề mặt chuyển nhiệt bằng nhau.
Các tấm ống là các thành phần chính của các bộ trao đổi nhiệt khác nhau và các bình ống. Mục đích chính của nó là cung cấp hỗ trợ và niêm phong cho các gói ống.có nhiều loại tấm ống khác nhau, mỗi loại được thiết kế cho một ứng dụng cụ thể. Dưới đây là một số loại phân đoạn phổ biến và mô tả chi tiết của chúng:
1Bảng ống cố định: Mô tả: Bảng ống cố định được cố định trong vỏ của bộ trao đổi nhiệt và hàn hoặc hàn vào lỗ của tấm ống cố định.Họ sẽ không di chuyển tương đối với tấm ống và sự mở rộng giữa các ống và vỏ là rất nhỏ.
2. tấm ống nổi:
Mô tả: Thiết kế của tấm ống nổi cho phép các gói ống mở rộng và co lại tự do với sự thay đổi nhiệt độ.tuy nhiênSử dụng hs desien khi stgticat temptre vanaton có mặt để giúp ngăn ngừa thiệt hại cho ống và các khớp ống-bảng ống.
3. Lớp ống hình U:
Mô tả: Trong một bộ trao đổi nhiệt ống U, các ống được uốn cong thành một "hình dạng". Các đầu của các ống hình U được cố định hoặc hàn vào một tấm ống duy nhất.Cấu hình này thường được sử dụng trong các ứng dụng mà sự mở rộng và co thắt nhiệt cần phải phù hợp, nhưng các đầu nối cần phải được loại bỏ để bảo trì.
4. tấm ống đầu nổi:
Lưu ý: Trong một số bộ trao đổi nhiệt ống và vỏ, đầu kia được đóng bằng bộ trao đổi nhiệt ống trôi nổi và một đầu của vỏ được đóng bằng một tấm ống cố định.Đầu nổi có thể di chuyển theo trục để phù hợp với sự mở rộng nhiệt và co lại của ốngThiết kế này là phổ biến trong bộ trao đổi nhiệt Rappe.
5.Bảng ống cố định (với mô tả khớp mở rộng) Nếu kết nối tạm thời giữa ống và vỏ là quan trọng và một tấm ống nổi có thể không thực tế,các khớp mở rộng có thể được kết hợp vào thiết kế của tấm ống cố địnhCác khớp mở rộng này cho phép một số lượng nhất định của chuyển động trong khi duy trì một kết nối mạnh mẽ giữa ống và tấm ống.bao gồm cả ứng dụng cụ thể, các yêu cầu về nhiệt độ và áp suất, và sự cần thiết phải phù hợp với sự mở rộng và co lại nhiệt.Lựa chọn và thiết kế phù hợp của các tấm ống là rất quan trọng để đảm bảo hoạt động hiệu quả và an toàn của máy trao đổi nhiệt và bình áp suất
Các đặc điểm của bộ trao đổi nhiệt tấm ống cố định là:
1. Sự rò rỉ bypass là nhỏ;
2. Các loại rèn được sử dụng ít hơn và chi phí thấp hơn;
3Không có rò rỉ bên trong;
4Vùng chuyển nhiệt lớn hơn 20% đến 30% so với bộ trao đổi nhiệt đầu nổi.
Những nhược điểm của máy trao đổi nhiệt tấm ống cố định là:
1Sự khác biệt nhiệt độ giữa vỏ và tường ống là lớn. Khi t ≥ 50 °C, một khớp mở rộng phải được lắp đặt trên vỏ;
2. lực khác biệt nhiệt độ dễ dàng được tạo ra, và áp lực khác biệt nhiệt độ dễ dàng được tạo ra giữa tấm ống và đầu ống, gây ra thiệt hại;
3. Mặt vỏ không thể được làm sạch bằng máy;
4Sau khi các đường ống bị ăn mòn, chúng sẽ bị phế hủy cùng với vỏ, và tuổi thọ của thiết bị sẽ ngắn.
