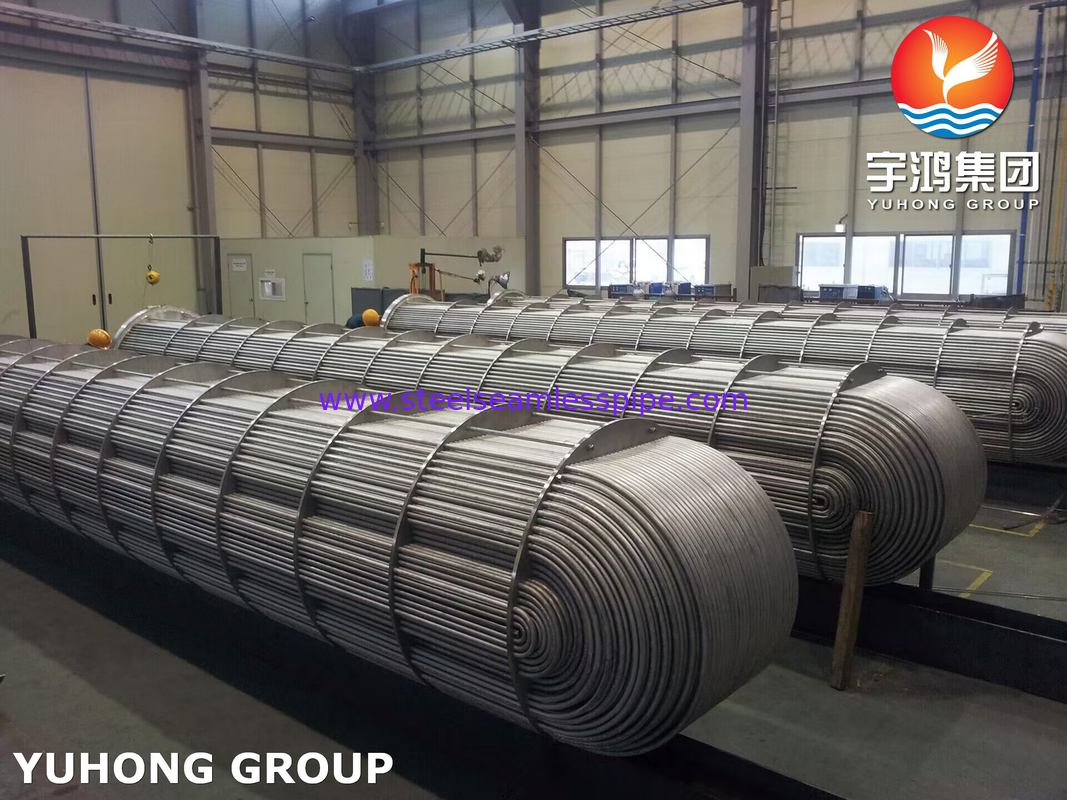

ASME SA213 TP316L Các bộ phận trao đổi nhiệt ống thép không gỉ

ASME SA213 TP316L Các bộ phận trao đổi nhiệt ống thép không gỉ

Quá trình sản xuất gói ống trao đổi nhiệt:


1- Chuẩn bị vật liệu: Chọn vật liệu phù hợp cho sản xuất.theo điều kiện làm việc và tính chất chất lỏng để chọn vật liệu phù hợp.
2. Xử lý ống gói: Theo các yêu cầu thiết kế, ống sẽ được cắt vào kích thước cần thiết của các phân đoạn ống.
Các phần ống được kết nối thành các gói bằng cách mở rộng, v.v.
hàn ống chân phía đông: tất cả các bộ phận của khối ống được hàn.- Quá trình hàn phải được thực hiện theo các thông số kỹ thuật hàn tương ứng để đảm bảo chiều sâu và chiều rộng của hàn.
4. Điều trị làm sạch: Các dây chuyền ống hàn được làm sạch để loại bỏ slag hàn và các tạp chất khác được tạo ra trong quá trình hàn.nó cũng cần thiết để ngăn ngừa ăn mòn và bụi bên trong chùm ống.
5Kiểm tra và kiểm tra: Kiểm tra không phá hoại của gói để đảm bảo chất lượng của gói đáp ứng các yêu cầu.
Các phương pháp phát hiện thường được sử dụng bao gồm tia X, siêu âm và vân vân.
6. Điều trị bề mặt: điều trị chống ăn mòn của bề mặt bên ngoài của khối ống. Các phương pháp điều trị phổ biến là phun sơn chống ăn mòn, kẽm và vân vân.
7Bao bì và vận chuyển: đóng gói và vận chuyển các gói ống hoàn thành để ngăn chặn nó được vận chuyển
Hư hỏng.


Quá trình lắp đặt gói ống trao đổi nhiệt:


1Chuẩn bị trước khi lắp đặt: Kiểm tra các gói ống trao đổi nhiệt và thiết bị liên quan để đảm bảo rằng không có thiệt hại hoặc nới lỏng. Chuẩn bị các công cụ và vật liệu lắp đặt cần thiết.
2. Định vị lắp đặt: Theo các yêu cầu thiết kế và tình hình xây dựng thực tế, xác định lắp đặt ống trao đổi nhiệt
Định vị và hướng Đảm bảo độ chính xác của việc lắp đặt bằng cách đo và đánh dấu.
3. Mô hình lắp đặt: Lắp đặt khung hỗ trợ và thiết bị hỗ trợ vào vị trí lắp đặt của gói ống trao đổi nhiệt để đảm bảo sự ổn định và cân bằng của gói ống.
4. Kết nối đường ống: theo các yêu cầu thiết kế, kết nối đường ống nhập khẩu và xuất khẩu và van tương ứng. Chọn phương pháp kết nối phù hợp, chẳng hạn như hàn, lề, vv
5. Thiết lập gói ống: Đặt các gói ống được thực hiện để khung hỗ trợ và chú ý để duy trì mức độ của gói ống
Và thẳng đứng, hãy gắn ống vào khung hỗ trợ bằng công cụ thích hợp.
6. Kết nối đường ống: Theo các yêu cầu thiết kế, đường ống được kết nối để đảm bảo rằng kết nối chặt chẽ và niêm phong.
7. Kiểm tra thử nghiệm: Sau khi lắp đặt, kiểm tra và thử nghiệm các gói ống trao đổi nhiệt. Kiểm tra xem có có sự nới lỏng hoặc rò rỉ hiện tượng,kiểm tra khả năng mang và khả năng chống ăn mòn của khối ống.
8Các biện pháp bảo vệ: Sau khi lắp đặt hoàn thành, các gói ống trao đổi nhiệt được bảo vệ.để bảo vệ các gói ống khỏi ảnh hưởng của môi trường bên ngoài.

Một số kiểm tra chất lượng được thực hiện bởi chúng tôi bao gồm:

Máy trao đổi nhiệt ống U

Một loại trao đổi nhiệt vỏ và ống, thuộc về thiết bị hóa dầu, bao gồm các thành phần chính như hộp ống, vỏ và gói ống,và được đặt tên bởi vì ống trao đổi nhiệt của nó có hình U. Máy trao đổi nhiệt ống hình U chỉ có một tấm ống, và cả hai đầu của ống được cố định trên cùng một tấm ống.

Tính năng của loại trao đổi nhiệt này là các đường ống có thể được tự do kính thiên văn,và căng thẳng nhiệt sẽ không được gây ra bởi sự khác biệt nhiệt độ giữa ống và vỏ, và hiệu suất bù đắp nhiệt là tốt; Chiều dài ống gấp đôi, dòng chảy là dài, dòng chảy là cao, hiệu suất truyền nhiệt là tốt; Khả năng mang mạnh;Các gói ống có thể được kéo từ vỏ, dễ sửa chữa và làm sạch, và cấu trúc là đơn giản và chi phí là rẻ.và vì bán kính uốn cong của ống bên trong không thể quá nhỏ, ống phân phối ở trung tâm của tấm ống không nhỏ gọn, do đó số lượng ống không thể quá nhiều, và có một khoảng trống trong phần trung tâm của các gói ống,để dòng chảy vỏ là dễ dàng để mạch ngắn và ảnh hưởng đến chuyển nhiệt vỏNgoài ra, để bù đắp cho sự mỏng của tường ống sau khi uốn cong, phần ống thẳng cần phải sử dụng một ống có tường dày hơn.chỉ phù hợp với các bức tường vỏ nhiệt độ khác biệt là lớn, hoặc môi trường vỏ dễ dàng để quy mô và môi trường ống sạch và không dễ dàng để quy mô, nhiệt độ cao, áp suất cao, tình huống ăn mòn.
