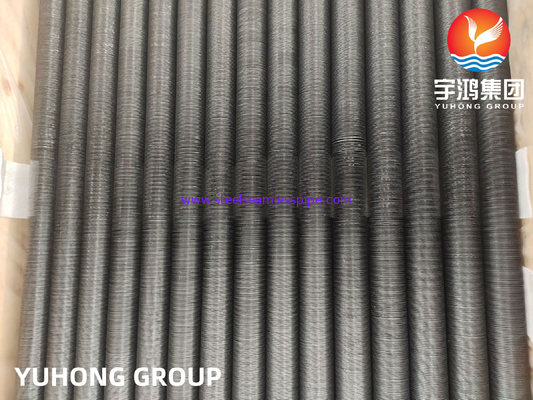

ASTM A179 Ống trao đổi nhiệt bằng thép carbon ống G-Type AL được nhúng

ASTM A179 Ống trao đổi nhiệt bằng thép carbon ống G-Type AL được nhúng

Với nhiều thập kỷ kinh nghiệm sản xuất và xuất khẩu trong lĩnh vực này, YUHONG GROUP tự hào nói rằng chúng tôi có thể xử lý các loại dự án, chẳng hạn như dự án trao đổi nhiệt / lò hơi, dự án hàng hải, dự án dầu khí, v.v. Mỗi năm chúng tôi bán hơn 80000 tấn của ống thép không gỉ và ống.Sản phẩm của chúng tôi đã được biết đến trong số các khách hàng trên toàn thế giới.YUHONG GROUP đã xây dựng mối quan hệ lâu dài với những khách hàng có giá trị này, vốn đã bao phủ hơn 65 quốc gia.

ống vây là gì?

Ống vây là một loại thiết bị trao đổi nhiệt được sử dụng trong nhiều ngành công nghiệp khác nhau.Những ống này có bề mặt dạng vây, giúp tăng diện tích bề mặt và cho phép chúng truyền nhiệt hiệu quả hơn.Điều này làm cho chúng trở nên lý tưởng cho các ứng dụng yêu cầu tốc độ truyền nhiệt cao, chẳng hạn như trong các nhà máy điện và hệ thống lạnh.

Ống vây được làm từ nhiều loại vật liệu, bao gồm đồng, nhôm và thép không gỉ.Chúng có nhiều kích cỡ và hình dạng khác nhau và có thể được tùy chỉnh để đáp ứng các nhu cầu cụ thể của từng ứng dụng.

Một trong những lợi ích chính của ống vây là khả năng hoạt động hiệu quả ở nhiệt độ và áp suất cao.Điều này làm cho chúng phù hợp để sử dụng trong nhiều ứng dụng, bao gồm điều hòa không khí, bộ trao đổi nhiệt và bộ tản nhiệt.

Ngoài hiệu suất nhiệt cao, ống vây cũng bền và lâu dài.Chúng có khả năng chống ăn mòn và có thể chịu được các môi trường khắc nghiệt thường thấy trong môi trường công nghiệp.Điều này làm cho chúng trở thành một giải pháp hiệu quả về chi phí cho nhiều ngành công nghiệp khác nhau.

Thành phần hóa học của ASTM A179​

Mô tả ngắn

Ống có vây nhúng loại G là dải vây được quấn căng và đặt trong rãnh cắt vào ống với độ sâu rãnh khoảng 0,4mm, sau đó đáy của vây được dẫn vào rãnh và lấp đầy bằng ống cơ sở một cách chắc chắn.

Ống có vây nhúng loại G

Ống vây nhúng loại G là dải vây được quấn căng và được đặt trong rãnh cắt vào ống với độ sâu rãnh khoảng 0,4mm, sau đó đáy của vây được dẫn vào rãnh và lấp đầy bằng ống cơ sở Chắc chắn, cuối cùng khóa các vây vào vị trí bằng cách cuộn các rãnh bao quanh ở dưới cùng của các vây.Nhiệt độ hoạt động tối đa của Ống có vây nhúng loại G có thể đạt tới 400°C.

Chi tiết nhanh về ống có vây nhúng loại G

Vật liệu ống lõi:
1. Thép cacbon: A179, A192, SA210 Gr A1/C, A106 Gr B
2. Thép không gỉ: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. Đồng: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Chất liệu vây:
1. Nhôm (Alu.1100, Alu.1060)
2. Đồng.
3. Thép
Loại vây: Đồng bằng rắn
Loại ống vây: Loại G được nhúng

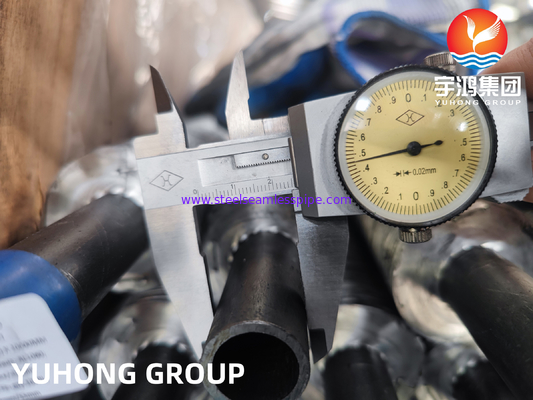

Đường kính ngoài (OD): Tối thiểu 16mm ~ Tối đa 50,8mm.
Chiều dài ống: lên đến 18.000 mm.

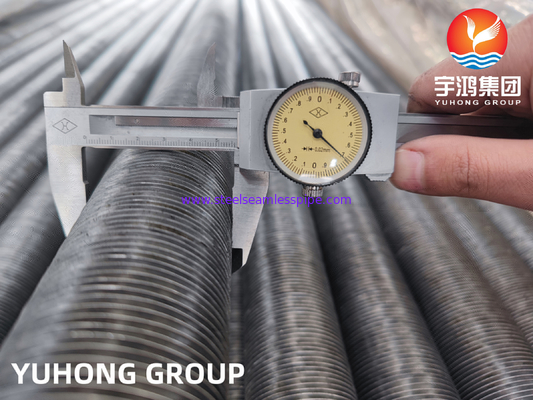

Chiều cao vây: tối đa 16,5mm.
Độ dày vây: thường là 0,4mm ~ 0,6mm
Khoảng cách vây: tối thiểu 2,1mm (12FPI)

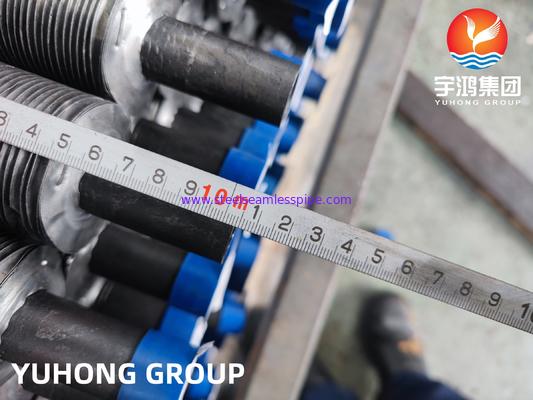

Bảo vệ bề mặt: Cả hai đầu trần phải được mạ kẽm hoặc nhôm kim loại bằng lớp phủ hệ thống hồ quang phun điện.
Phụ kiện: Hộp đỡ ống, kẹp hoặc hộp đệm (vật liệu: nhôm, kẽm và thép không gỉ).

Thuận lợi

Truyền nhiệt từ chất lỏng nóng sang chất lỏng lạnh hơn qua thành ống là lý do nhiều người trong chúng ta sử dụng ống có vây.

Nhưng bạn có thể hỏi, lợi thế chính của việc sử dụng ống có vây là gì?Tại sao bạn không thể sử dụng một ống thông thường để thực hiện chuyển đổi này?Vâng, bạn có thể nhưng tốc độ sẽ chậm hơn nhiều.

Bằng cách không sử dụng ống có vây, diện tích bề mặt bên ngoài không lớn hơn đáng kể so với diện tích bề mặt bên trong.Do đó, chất lỏng có hệ số truyền nhiệt thấp nhất sẽ quyết định tốc độ truyền nhiệt chung.Khi hệ số truyền nhiệt của chất lỏng bên trong ống lớn hơn vài lần so với chất lỏng bên ngoài ống, tốc độ truyền nhiệt tổng thể có thể được cải thiện đáng kể bằng cách tăng diện tích bề mặt bên ngoài của ống.

Ống vây tăng bên ngoài diện tích bề mặt.Bằng cách có một ống vây tại chỗ, nó làm tăng tốc độ truyền nhiệt tổng thể.Điều này sau đó làm giảm tổng số ống cần thiết cho một ứng dụng nhất định, sau đó cũng làm giảm kích thước thiết bị tổng thể và về lâu dài có thể giảm chi phí của dự án.Trong nhiều trường hợp ứng dụng, một ống có vây thay thế sáu ống trần trở lên với chi phí thấp hơn 1/3 và 1/4 thể tích.
