ASTM A269 TP316L ống cuộn liền mạch thép không gỉ austenitic cho ngành công nghiệp dầu khí

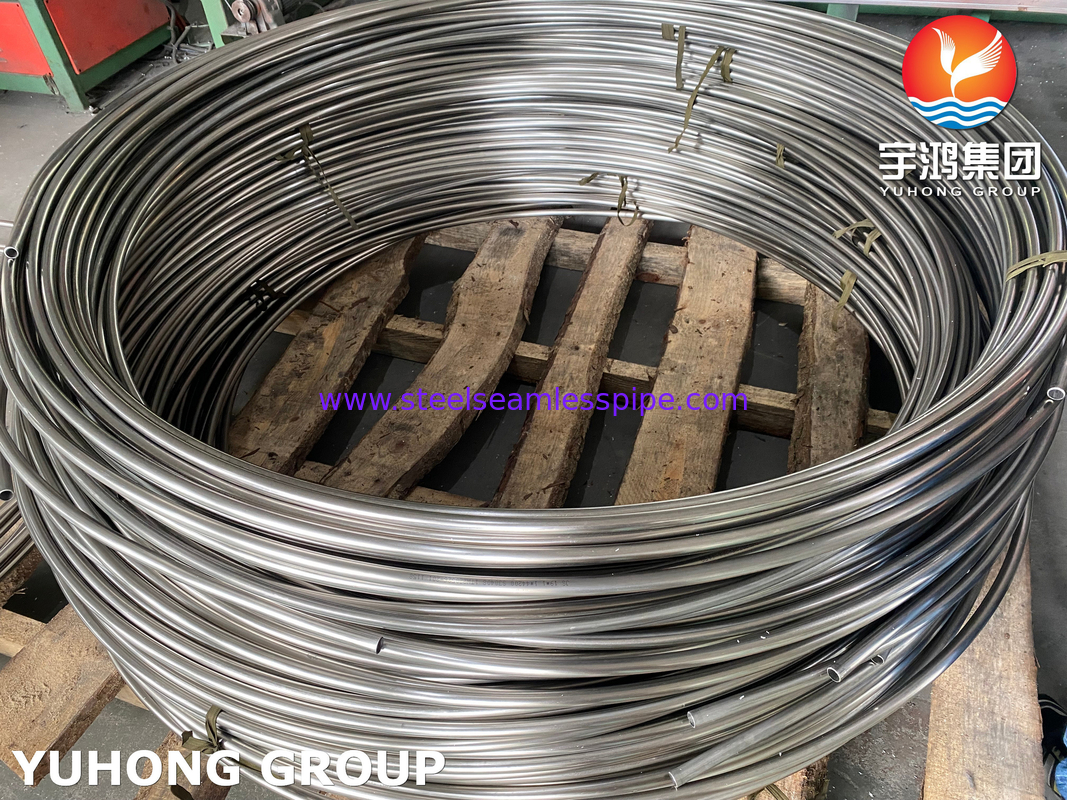

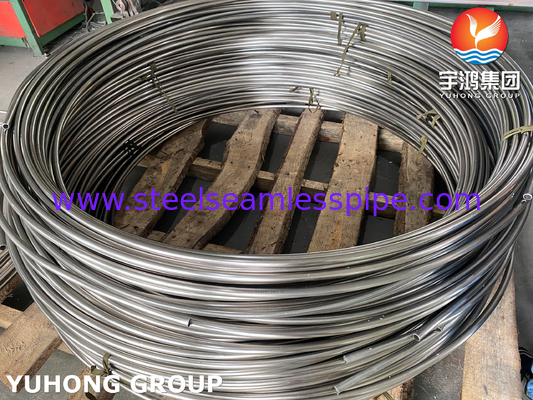

Bơm cuộn trongdầu và khí đốtcông nghiệp là một ống kim loại liên tục, dài vết thương trên một cuộn lớn.YUHONGống cuộn thép không gỉ rất linh hoạt và phù hợp với nhiều hoạt động dầu khí. Nó được sử dụng rộng rãi trong các hoạt động can thiệp giếng trong giếng dầu khí,chẳng hạn như khai thác gỗ, kích thích, và hoạt động kiểm soát cát.
ASTM A269 TP316L Thử nghiệm cơ khí ống cuộn liền mạch thép không gỉ Austenitic
Thử nghiệm bốc cháy (bơm không may)
Một mẫu cho mỗi lô ống liền mạch hoàn thành được lấy từ một đầu của ống để thử nghiệm bốc cháy để đánh giá khả năng mở rộng.
Định nghĩa lô để thử nghiệm
Các ống có cùng kích thước danh nghĩa, độ dày tường và số lượng nhiệt trước khi cắt.
Đối với xử lý nhiệt lò hàng loạt: cùng kích thước, số lượng nhiệt và sạc lò.
Đối với lò liên tục hoặc tắt trực tiếp: cùng kích thước, số lượng nhiệt và điều kiện chế biến.
Kiểm tra độ cứng
Hai mẫu cho mỗi lô (tương tự định nghĩa lô như thử nghiệm cháy) cho thử nghiệm độ cứng Brinell hoặc Rockwell.
Điều trị nhiệt nhiều lần
Các thử nghiệm cháy và độ cứng phải được thực hiện trên mỗi nhiệt riêng biệt khi có nhiều nhiệt liên quan.
Thử nghiệm làm phẳng ngược (các ống hàn - để tham khảo)
Một mẫu trên 1.500 ft (460 m) của ống hàn hoàn chỉnh; mẫu từ cả hai đầu nếu cuộn vượt quá 1.500 ft.
Tối đa các ống trên mỗi lô được xử lý nhiệt
| Kích thước ống |
Kích thước lô tối đa |
| OD ≥ 2" (50 mm) & WT ≥ 0,200" (5,08 mm) |
≤ 50 ống |
| " (25 mm) < OD < 2" (50 mm) OU OD > 1" & WT < 0,200" |
≤ 75 ống |
| OD ≤ 1" (25 mm) |
≤ 125 ống |
ASTM A269 TP316L Thuốc bảng kích thước ống cuộn không thô
| Chiều kính bên ngoài |
BWG |
| 25 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
| Độ dày tường (mm) |
| 0.508 |
0.71 |
0.89 |
1.24 |
1.65 |
2.11 |
2.77 |
3.4 |
| mm |
inch |
Trọng lượng (kg/m) |
| 6.35 |
1/4 |
0.081 |
0.109 |
0.133 |
0.174 |
0.212 |
- |
- |
- |
| 9.53 |
3/8 |
0.126 |
0.157 |
0.193 |
0.257 |
0.356 |
0.429 |
- |
- |
| 12.7 |
1/2 |
0.214 |
0.263 |
0.356 |
0.457 |
0.612 |
0.754 |
- |
- |
| 15.88 |
5/8 |
0.271 |
0.334 |
0.455 |
0.588 |
0.796 |
0.995 |
- |
- |
| 19.05 |
3/4 |
0.327 |
0.405 |
0.553 |
0.729 |
0.895 |
1.236 |
- |
- |
| 25.4 |
1 |
0.44 |
0.546 |
0.75 |
0.981 |
1.234 |
1.574 |
2.05 |
- |
| 31.75 |
1 1/4 |
0.554 |
0.688 |
0.947 |
1.244 |
1.574 |
2.014 |
2.641 |
- |
| 38.1 |
1 1/2 |
0.667 |
0.832 |
1.144 |
1.514 |
1.904 |
2.454 |
3.233 |
- |
| 44.5 |
1 3/4 |
- |
- |
1.342 |
1.774 |
2.244 |
2.894 |
3.5 |
- |
| 50.8 |
2 |
- |
- |
1.549 |
2.034 |
2.574 |
3.334 |
4.03 |
- |
| 63.5 |
2 1/2 |
- |
- |
1.949 |
2.554 |
3.244 |
4.214 |
5.13 |
- |
| 76.2 |
3 |
- |
- |
2.345 |
3.084 |
3.914 |
5.094 |
6.19 |
- |
| 88.9 |
3 1/2 |
- |
- |
2.729 |
3.609 |
4.584 |
5.974 |
7.27 |
- |
| 101.6 |
4 |
- |
- |
- |
4.134 |
5.254 |
6.854 |
8.35 |
- |
| 114.3 |
4 1/2 |
- |
- |
- |
4.654 |
5.924 |
7.734 |
9.43 |
- |
ASTM A269 TP316L Thép không gỉ Austenitic ống cuộn liền mạch tài liệu tham chiếu
| Nhóm |
Mã chuẩn |
Tên tiêu chuẩn |
| Tiêu chuẩn ASTM |
A262 |
Thực hành để phát hiện khả năng bị tấn công giữa các hạt trong thép không gỉ austenit |
| |
A480/A480M |
Thông số kỹ thuật về các yêu cầu chung đối với tấm, tấm và vải thép không gỉ phẳng và chống nhiệt |
| |
A632 |
Thông số kỹ thuật cho ống thép không gỉ austenit không may và hàn (trường kính nhỏ) cho dịch vụ chung |
| |
A1016/A1016M |
Thông số kỹ thuật về các yêu cầu chung đối với thép hợp kim ferit, thép hợp kim austenit và ống thép không gỉ |
| |
E527 |
Thực hành đánh số kim loại và hợp kim trong Hệ thống đánh số thống nhất (UNS) |
| Mã đường ống ASME |
ASME B31.3 |
Hệ thống ống dẫn quy trình |
| Các tiêu chuẩn khác |
SAE J1086 |
Thực hành đánh số kim loại và hợp kim |

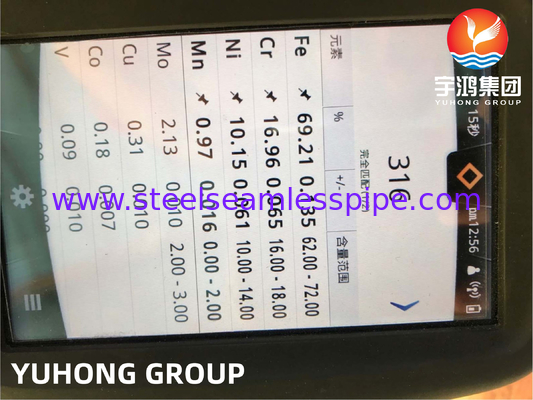

ASTM A269 TP316L Ống cuộn liền mạch thép không gỉ Austenitic Thành phần hóa học
|
Vật liệu
|
ASTM A269 Thành phần hóa học % tối đa
|
|
C
|
Thêm
|
P
|
S
|
Vâng
|
Cr
|
Ni
|
Mo.
|
|
TP316L
|
0.035 D
|
2
|
0.045
|
0.03
|
1
|
16.0-18.0
|
10.0-15.0
|
2.00-3.00
|
ASTM A269 TP316L ống cuộn liền mạch thép không gỉ AusteniticỨng dụng trong ngành công nghiệp dầu khí
Khảo sát
Đường ống ngầm: Được sử dụng trong các đường ống ngầm để vận chuyển dầu và khí đốt, chống nước biển và ăn mòn vi khuẩn.
Thiết bị đầu giếng: Ứng dụng trong các thành phần đầu giếng như manifolds, chịu được chất lỏng ăn mòn và áp suất cao.
Xử lý
Thiết bị tách: Đối với các bộ phận bên trong trong bộ tách ba pha, chịu được sự ăn mòn của môi trường phức tạp.
Thiết bị khử lưu huỳnh / khử cacbon: TrongMáy sưởivàMáy néncủa các tháp có liên quan, duy trì hiệu suất trong môi trường ăn mòn.
Lưu trữ
Các đường ống thùng: Được sử dụng chobểđường ống dẫn vào/ra và đường ống dẫn, ngăn ngừa ăn mòn do tạp chất trong dầu và khí.
