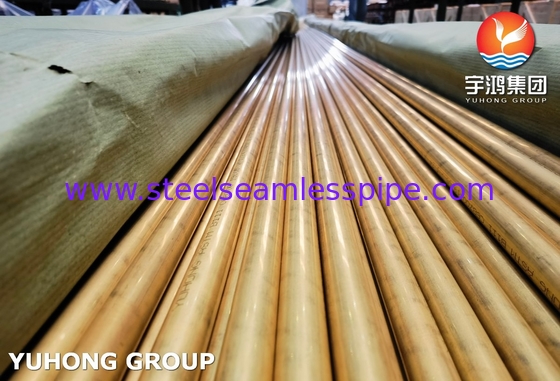

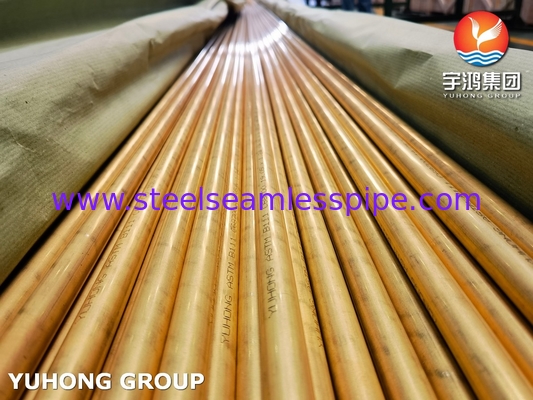

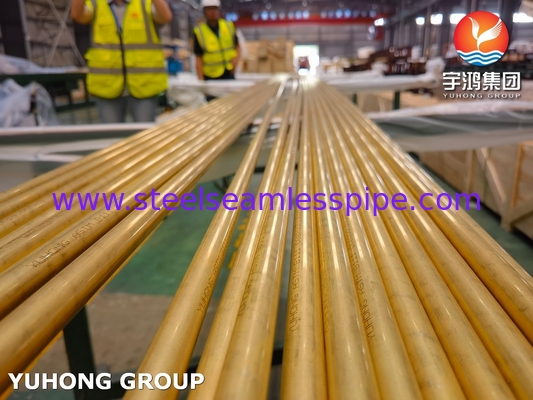

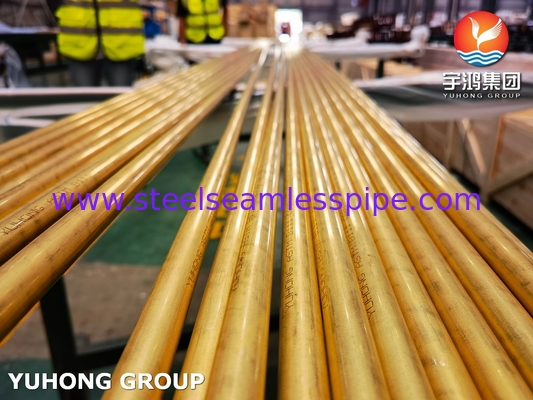

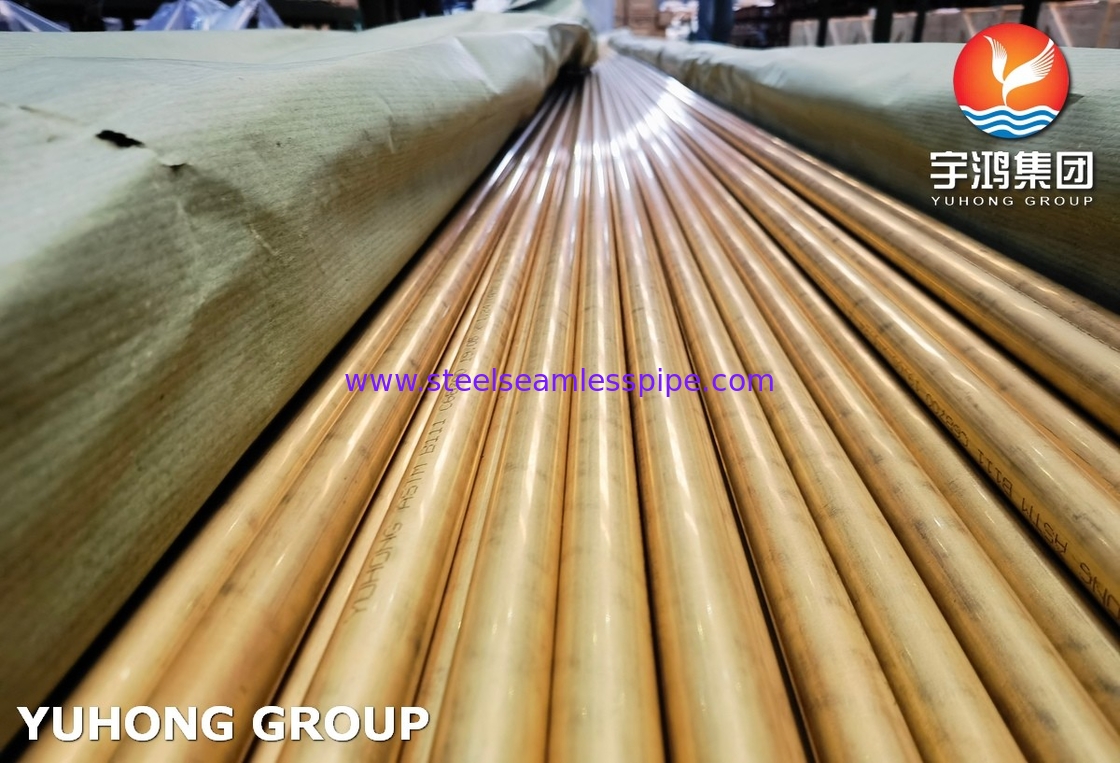

ASME SB111 C68700 ống đồng liền mạch O61 cho bộ trao đổi nhiệt

ASME SB111 C68700 ống đồng liền mạch O61 cho bộ trao đổi nhiệt

ASME SB111ống liền mạch thường được sử dụng trongMáy ngưng tụ và bốc hơi.

ASME SB111 C68700Chất lượng và thành phần vật liệu

• Vật liệu cơ bản, cung cấp khả năng dẫn nhiệt tuyệt vời và độ bền cơ học, Cu:760,0-79,0%

• Nâng cao độ bền và khả năng chế biến trong khi duy trì khả năng chống ăn mòn, Zn: Remainder

• Cải thiện khả năng chống ăn mòn, đặc biệt là trong nước biển tốc độ cao, Al:1.8 2.5%

• Thêm khả năng chống xói mòn và va chạm, Fe:0.05 0.20%

• Ngăn ngừa việc khử mỡ, đảm bảo độ bền lâu dài trong hệ thống nước, Như:0.02 0.06%

• Duy trì khả năng gia công; hàm lượng thấp đảm bảo tuân thủ các quy định về môi trường như RoHS, Pb:≤0,05%

ASME SB111 C68700Kích thước sản phẩm và độ khoan dung

1- Chiều kính bên ngoài (OD)

Phạm vi/giá trị: 6 mm - 300 mm

Độ khoan dung: Đối với OD ≤ 50 mm, độ khoan dung là ±0,05 mm; đối với OD > 50 mm, nó là ±0,1 mm.

Lưu ý: Độ khoan dung OD chính xác đảm bảo khả năng tương thích trong bộ trao đổi nhiệt và bộ ngưng tụ.

2. Độ dày tường (WT)

Phạm vi/giá trị: 0,5 mm - 10 mm

Độ khoan dung: ± 10% độ dày danh nghĩa

Lưu ý: Độ dày tường đồng nhất đảm bảo hiệu suất cơ học và nhiệt nhất quán.

3. Chiều dài

Phạm vi/giá trị: Tối đa 12 m

Độ khoan dung: ± 5 mm đối với chiều dài cố định

Lưu ý: Có thể được tùy chỉnh để đáp ứng các yêu cầu cụ thể của dự án.

4. Đơn giản

Phạm vi/giá trị: ≤1 mm/m

Độ khoan dung: Không được đánh dấu cụ thể

Lưu ý: Đảm bảo dễ dàng lắp đặt và sắp xếp trong quá trình lắp ráp.

ASME SB111 C68700 Điều kiện giao hàng

• Xét bề mặt: Mượt mà, sáng, và không có khiếm khuyết như trầy xước, hố, hoặc oxy hóa.
• Làm sạch: Làm sạch bên trong và bên ngoài để loại bỏ dầu, mỡ và các dư lượng khác.
• Bao bì: Được đóng gói với bao bì nhựa bảo vệ hoặc thùng gỗ để ngăn ngừa hư hại trong quá trình vận chuyển.
• Điều trị nhiệt: Được cung cấp trong điều kiện sưởi, giảm căng thẳng hoặc như được kéo, tùy thuộc vào yêu cầu của khách hàng.
• Đánh dấu: Các ống được đánh dấu bằng tên hợp kim, kích thước và số lô để có thể truy xuất.
• Tùy chỉnh: Chiều dài, kết thúc hoặc lớp phủ đặc biệt (ví dụ, chống ăn mòn) có sẵn theo yêu cầu.

ASME SB111 C68700 Đặc điểm hiệu suất

1.Sức mạnh kéo

Giá trị: 310 - 450 MPa. Cung cấp độ bền cơ học cao, phù hợp với các ứng dụng đòi hỏi.

2.Sức mạnh năng suất

Giá trị: 105 - 220 MPa. Độ bền năng suất đủ cho các hệ thống áp suất vừa phải.

3. Chiều dài

Giá trị: ≥ 35%. Ductility tốt cho phép uốn cong, bốc cháy và hình thành trong quá trình chế tạo.

4. Thermic dẫn điện

Giá trị: ~ 120 W/M·K Hiệu quả truyền nhiệt tuyệt vời, rất quan trọng đối với máy trao đổi nhiệt và máy ngưng tụ.

5Chống ăn mòn

Giá trị: xuất sắc trong nước biển. Chống rất tốt cho việc khử chất độc, va chạm và nhiễm bẩn sinh học trong môi trường biển.

6Chống xói mòn

Giá trị: cao. hàm lượng nhôm cải thiện khả năng chống lại nước tốc độ cao hoặc dòng chảy hỗn loạn.

7Nhiệt độ hoạt động

Giá trị: Tối đa 300 °C. Thích hợp cho các ứng dụng công nghiệp và biển ở nhiệt độ cao.

8. mật độ

Giá trị: ~ 8,53 g/cm3 mật độ tiêu chuẩn cho hợp kim đồng bằng đồng, đảm bảo trọng lượng có thể quản lý cho các thiết bị.

ASME SB111 C68700Giấy chứng nhận tiêu chuẩn

• B111: Thông số kỹ thuật tiêu chuẩn cho ống ngưng tụ không may đồng và hợp kim đồng.
• EN 12451 Châu Âu: tiêu chuẩn cho ống không may đồng và hợp kim đồng cho máy trao đổi nhiệt.
• ISO 19688: Tiêu chuẩn quốc tế cho các ống hợp kim đồng không may cho bộ trao đổi nhiệt.
• BS2871 Phần 3: Tiêu chuẩn Anh cho các ống liền mạch cho máy trao đổi nhiệt và máy ngưng tụ.
• Tuân thủ RoHS:Hạn chế các chất nguy hiểm, đảm bảo hàm lượng chì tối thiểu cho an toàn.
• NACE MR0175: Đảm bảo phù hợp với môi trường dịch vụ chua, nơi yêu cầu khả năng chống ăn mòn H2S.
• Phù hợp PED: Tiêu chuẩn thiết bị áp suất đối với hệ thống áp suất ở châu Âu.
