| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008. |
| Số mô hình: | Ống rạng rỡ |
| Số lượng đặt hàng tối thiểu: | 1 tấn |
|---|---|
| Giá bán: | 0-1000000USD |
| chi tiết đóng gói: | Vỏ gỗ nhựa / vỏ sắt / gói với nắp nhựa vv |
| Thời gian giao hàng: | 10 ngày-> |
| Điều khoản thanh toán: | T/T, L/C, D/A |
| Khả năng cung cấp: | Theo yêu cầu của khách hàng |
| Tiêu chuẩn: | ASTM A335 (Tiêu chuẩn Mỹ), EN 10216-2 (Tiêu chuẩn châu Âu) | Đường kính ngoài (OD): | 12.7-304,8mm |
|---|---|---|---|
| Độ dày tường (WT): | Sch 5 đến xxs | Chức năng: | Hấp thụ nhiệt bức xạ từ đầu đốt |
| Khu vực ứng dụng: | Làm nóng dầu thô, chế biến hydrocarbon | ||
| Làm nổi bật: | P5 Các ống tỏa sáng không may hợp kim,Đường ống tỏa sáng không may ASTM A335,Các đường ống phát xạ liền mạch cho máy sưởi đốt |
||

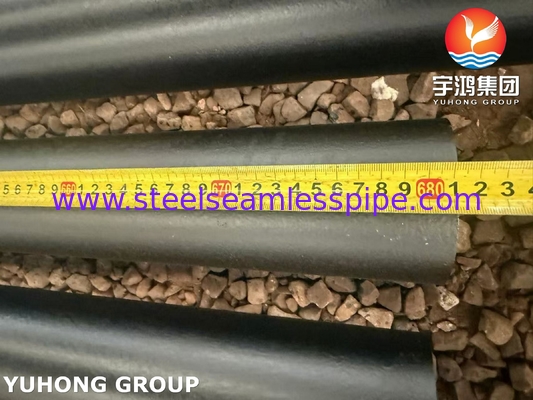

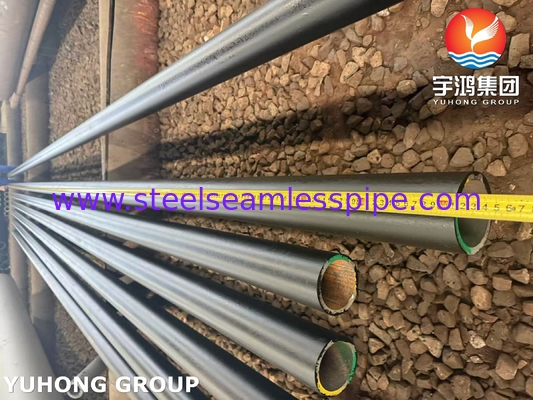

Các đường ống chiếu sáng liền mạch bằng thép hợp kim ASTM A335 P5là các thành phần thiết yếu trongMáy sưởi API 560, được sử dụng rộng rãi trongNhà máy lọc dầu và nhà máy hóa dầuĐược thiết kế cho các ứng dụng nhiệt độ cao và áp suất cao, các ống này cung cấp dẫn nhiệt tuyệt vời, chống ăn mòn và độ bền.đảm bảo chuyển nhiệt hiệu quả và hiệu suất đáng tin cậy trongcác phần sưởi ấm bằng tia sáng.
| Parameter | Chi tiết |
|---|---|
| Tên sản phẩm | ASEM A335, P5 |
| Chất liệu | ASTM A335 P5 (đường ống thép hợp kim Ferritic không nối liền) |
| Tiêu chuẩn | ASTM A335 (Tiêu chuẩn Mỹ), EN 10216-2 (Tiêu chuẩn châu Âu) |
| Ứng dụng | Được sử dụng rộng rãi trong các máy sưởi, nhà máy điện, nhà máy lọc dầu và nhà máy hóa dầu |
| Tính chất chính | Độ bền ở nhiệt độ cao, khả năng chống ăn mòn tuyệt vời và dẫn nhiệt |
| Các kích thước chung | Độ kính bên ngoài (OD): 1/2" - 24", Độ dày tường: Lịch 5 đến XXS |
| Các phần chung | Được sử dụng trong ống đối lưu, ống chiếu sáng và các thành phần hấp thụ nhiệt khác trong các máy sưởi nóng |
| Thành phần | Chức năng | Vật liệu điển hình (ASTM) | Vật liệu điển hình (EN) |
|---|---|---|---|
| Các ống phóng xạ | hấp thụ nhiệt bức xạ từ lò đốt | ASTM A335 P5, P9, P11, P22 | EN 10216-2 10CrMo9-10, X10CrMoVNb9-1 |
| Các ống dẫn | Thấm nhiệt đối lưu từ khí khói | ASTM A213 T11, T22 | EN 10216-2 13CrMo4-5, 16Mo3 |
| Các ống có vây | Tăng diện tích bề mặt chuyển nhiệt | ASTM A192, A179 | EN 10216-2 P235GH, 16Mo3 |
| Hỗ trợ ống | Giữ ống ở vị trí, ngăn ngừa lỏng | ASTM A36, A516 Gr 70 | EN 10025 S235JR, S355J2 |
| Các tiêu đề | Phân phối chất lỏng vào/ra khỏi ống | ASTM A335 P5, P11 | EN 10216-2 10CrMo9-10 |
| Máy đốt | Tạo nhiệt cho máy sưởi đốt cháy | Thép không gỉ 304, 316 | EN 10088-1 X5CrNi18-10, X6CrNiMo17-12-2 |
| Vật liệu lửa | Bảo vệ cấu trúc máy sưởi | Gạch đất sét, gạch nhôm cao | Các vật liệu chống lửa châu Âu tương đương |
| Đường ống chéo | Kết nối các phần bức xạ và đối lưu | ASTM A335 P5, P11, P22 | EN 10216-2 10CrMo9-10, X10CrMoVNb9-1 |
| Chiều kính bên ngoài (OD) | Độ dày tường (WT)(Sch 5 đến XXS) | Ứng dụng chung |
|---|---|---|
| 1/2" (12,7 mm) | 20,77 mm đến 12,7 mm | Các ống dẫn, ống dẫn đầu |
| " (25,4 mm) | 3.38 mm đến 14.27 mm | Các ống phóng xạ, đường ống chéo |
| 2" (50,8 mm) | 3.91 mm đến 19.05 mm | Các ống dẫn, ống dẫn quy trình |
| 4" (101,6 mm) | 40,78 mm đến 23,83 mm | Các ống tỏa sáng, đầu |
| 8 inch (203.2 mm) | 6.35 mm đến 30.96 mm | Các đầu, ống dẫn nhiệt độ cao |
| 12" (304,8 mm) | 6.35 mm đến 38.1 mm | Các tiêu đề phân phối chính |
| Thành phần | Vị trí/khu vực | Chức năng |
|---|---|---|
| Các ống phóng xạ | Phần tỏa sáng | hấp thụ nhiệt bức xạ từ lò đốt |
| Các ống dẫn | Phần đối lưu | Thấm nhiệt dư thừa từ khí khói |
| Các ống có vây | Phần đối lưu | Tăng cường chuyển nhiệt bằng cách tăng diện tích bề mặt |
| Máy đốt | Phân khớp và sàn | Cung cấp nhiệt bằng cách đốt nhiên liệu |
| Các tiêu đề | Kết nối đầu vào/bỏ ra | Phân phối và thu thập chất lỏng quy trình |
| Hỗ trợ ống | Trong toàn bộ máy sưởi | Duy trì đường ống, ngăn ngừa lỏng |
| Vật liệu lửa | Tường và sàn máy sưởi | Cô lập và bảo vệ thép cấu trúc khỏi nhiệt cao |
| Đường ống chéo | Giữa các phần tỏa sáng và đối lưu | Chuyển dịch giữa các vùng sưởi ấm |
| Máy sưởi khí trước | Dưới dòng của máy sưởi | Thu hồi nhiệt thải từ khí khói để làm nóng trước không khí |
| Đồ đống/các ống dẫn | Điểm thoát nhiệt | Khí xả ống thông |
| Khu vực ứng dụng | Chi tiết |
|---|---|
| Nhà máy lọc dầu | Sắt dầu thô, chế biến hydrocarbon |
| Các nhà máy hóa dầu | Các chất lỏng quá trình sưởi cho các phản ứng hóa học |
| Nhà máy điện | Thu hồi nhiệt và sản xuất hơi |
| Các lò công nghiệp | Chuyển nhiệt nhiệt độ cao |
