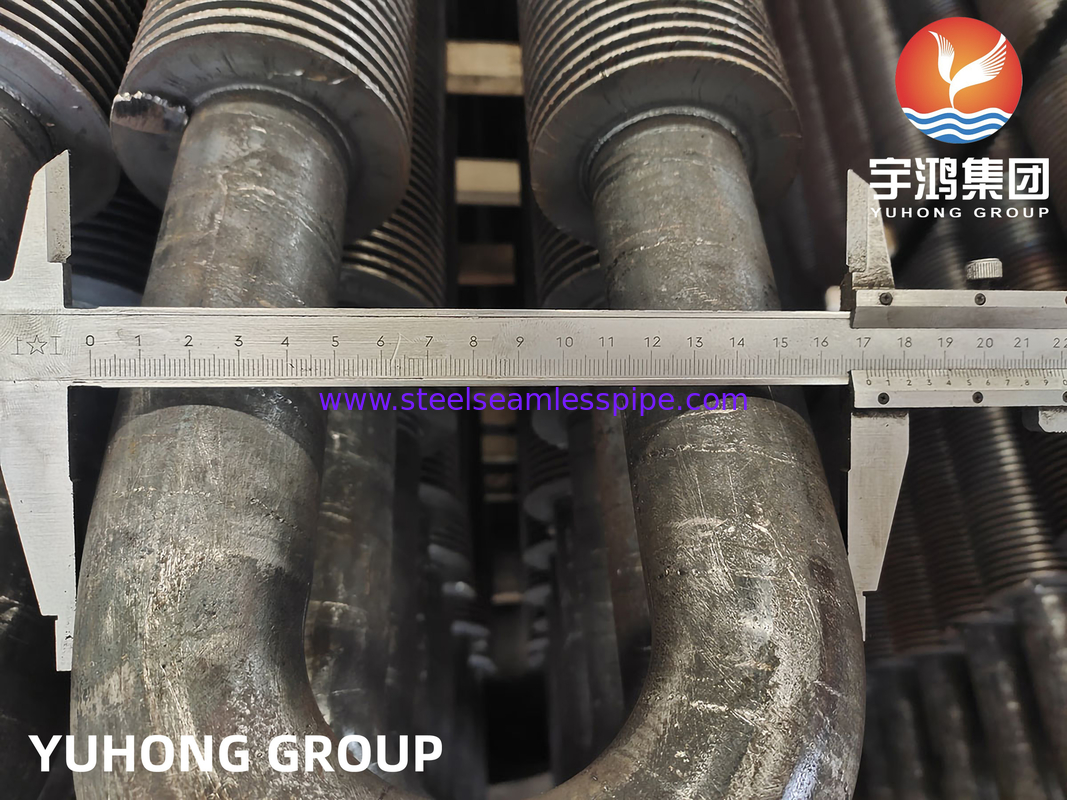

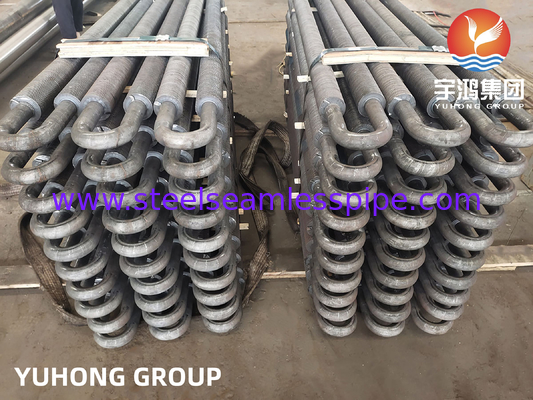

Tùy chỉnh chiều dài U Bend Fin ống trong thép cacbon 16-219mm đường kính cho công nghiệp

ASTM SA210 Gr A1 Longitudinal Fin Tube với Carbon Steel Fin




Bụi có vây dọc là một loại yếu tố chuyển nhiệt hiệu quả cao,được tạo ra bằng cách hàn chặt chẽ hoặc hình thành các vây mỏng kim loại dọc theo hướng trục trên bề mặt bên ngoài của ống cơ sở kim loại (chẳng hạn như thép)Giá trị cốt lõi của nó nằm trong việc mở rộng khu vực truyền nhiệt bên ngoài ống từ vài lần đến hàng chục lần (tỷ lệ vây có thể đạt 5 ~ 20 lần).

Thiết kế cấu trúc này đặc biệt giải quyết vấn đề nút chai hiệu quả của trao đổi nhiệt giữa khí (như không khí, khí khói) và chất lỏng trong ống (nước, hơi nước, chất làm lạnh, v.v.).Do hệ số chuyển nhiệt cực kỳ thấp ở phía khí, nó thường trở thành yếu tố thống trị trong sức đề kháng nhiệt của hệ thống; vây thâm nhập sâu vào lớp ranh giới khí bằng cách mở rộng bề mặt chuyển nhiệt,và sử dụng hiệu ứng nhiễu loạn của cạnh vây trên dòng không khí để giảm đáng kể sức đề kháng nhiệt ở phía khí, do đó hiệu suất truyền nhiệt tổng thể có thể được tăng lên 2 ~ 10 lần so với ống trần.

Sản xuất đáng tin cậy là chìa khóa để đạt được hiệu suất của nó, chủ yếu dựa trên các quy trình như hàn kháng tần số cao, ép trục (chẳng hạn như ống nhôm) hoặc hàn. These processes ensure that the connection interface between the fin and the base tube has high thermal conductivity (reducing contact thermal resistance) and sufficient mechanical strength to withstand thermal stress and vibration under working conditions.

Khi thiết kế các ống có vây dọc, cần phải tối ưu hóa các thông số vây (độ cao, độ dày,khoảng cách) để đạt được sự cân bằng giữa tối đa hóa hiệu suất truyền nhiệt và kiểm soát kháng lưu lượng khí (giảm áp suất)Đồng thời, cần phải xem xét cả sự lựa chọn vật liệu và điều kiện làm việc đặc biệt.chẳng hạn như chọn vật liệu chống ăn mòn (như thép ND hoặc lớp phủ) trong môi trường dễ bị ăn mòn điểm sương như khí khói chứa lưu huỳnh, xem xét khả năng chống bụi trong khí bụi (chẳng hạn như sử dụng khoảng cách vây lớn hơn), và đảm bảo độ tin cậy cấu trúc trong điều kiện rung động.

Dựa trên sự cải thiện chuyển nhiệt và tính nhỏ gọn tuyệt vời của nó,ống có vây dọc được sử dụng rộng rãi trong các kịch bản khác nhau bị chi phối bởi trao đổi nhiệt khí-nước và với yêu cầu không gian hoặc hiệu quả caoCác ứng dụng điển hình bao gồm: thiết bị phục hồi nhiệt thải (chất tiết kiệm, máy làm nóng trước không khí) trong hệ thống nồi hơi, máy làm mát/nâng nhiệt khí quá trình trong ngành hóa dầu,Máy bốc hơi/chất ngưng tụ trong hệ thống làm lạnhNó là một công nghệ quan trọng để đạt được thiết bị nhỏ gọn và sử dụng năng lượng hiệu quả.

Ứng dụng



Năng lượng và điện

Máy đun sương, máy làm nóng trước không khí, máy đun sương nhiệt thải của tuabin khí

Dầu khí hóa học

Máy sưởi/bầu làm mát khí quá trình, bộ ngưng tụ sản phẩm phản ứng, làm mát dầu bôi trơn

HVAC & làm lạnh

Máy ngưng tụ bay hơi, cuộn dây làm mát không khí, máy bơm nhiệt ngoài trời

Phục hồi nhiệt chất thải công nghiệp

Thiết bị sấy khô, lò gốm, lò nung thủy tinh sử dụng nhiệt thải khí khói

Máy vận chuyển

Máy làm mát giữa động cơ diesel, máy sưởi dầu thủy lực
