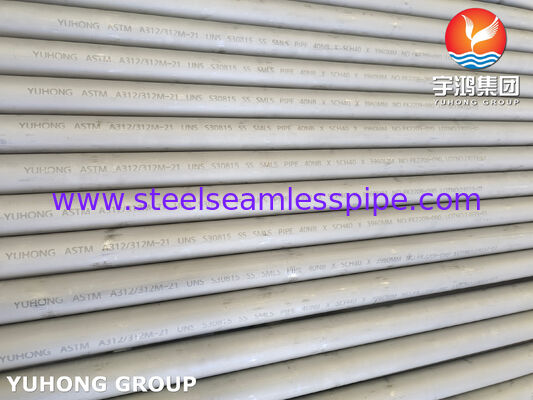

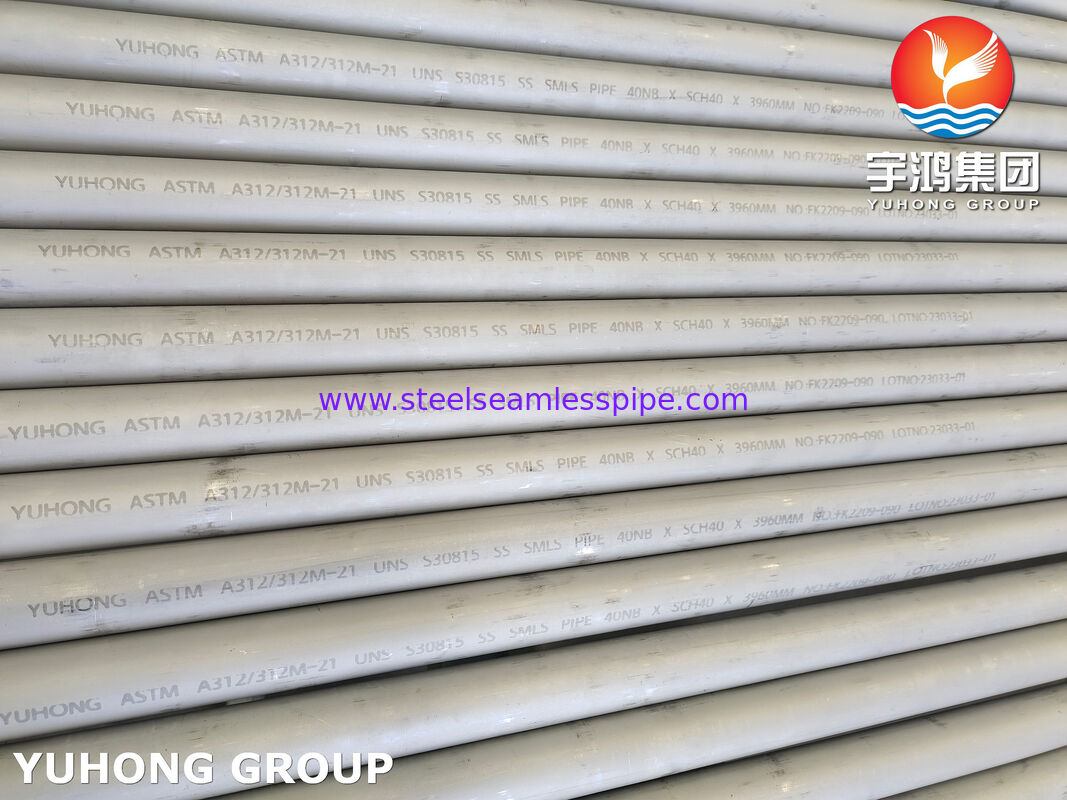

Ống thép không gỉ liền mạch ASTM A312 S30815 / 253MA / EN 1.4835
Ống liền mạch ASTM A312 S30815, thường được gọi là 253MA hoặc EN 1.4835, là loại ống thép không gỉ Austenitic chịu nhiệt cao cấp, được thiết kế cho các ứng dụng ở nhiệt độ cực cao. Giải pháp hiệu quả về chi phí này thu hẹp khoảng cách giữa thép không gỉ tiêu chuẩn và hợp kim gốc niken đắt tiền.
Hợp kim này được vi hợp kim độc đáo với Nitơ (N) và các nguyên tố đất hiếm (Cerium), là yếu tố quan trọng cho hiệu suất vượt trội của nó. Nitơ tăng cường độ bền chống rão và ổn định cấu trúc Austenitic, trong khi Cerium cải thiện đáng kể khả năng chống oxy hóa. Ống liền mạch 253MA mang lại hiệu suất nhiệt độ cao vượt trội với khả năng chống oxy hóa rất cao, độ bền chống rão tuyệt vời và khả năng chống ăn mòn tốt trong hầu hết các môi trường khí ở nhiệt độ cao.
Được thiết kế để sử dụng trong các ứng dụng có áp suất lên đến 900°C (1652°F) và cho các bộ phận không có áp suất ở nhiệt độ cao tới 1150°C (2102°F).
Thông số kỹ thuật tiêu chuẩn & Tuân thủ
Ống liền mạch này được sản xuất tuân thủ đầy đủ tiêu chuẩn quốc tế ASTM A312/A312M, phù hợp với mác S30815.
- Tiêu chuẩn chính: ASTM A312 / ASME SA312 (Mác S30815)
- Tiêu chuẩn vật liệu: ASTM A240 / ASME SA-240 (cho tấm/lá), ASTM A276
- Tiêu chuẩn rèn/phụ kiện: ASTM A182 / ASME SA-182
- Hệ thống số thống nhất (UNS): S30815
- Tiêu chuẩn Châu Âu (DIN/EN): 1.4835
- Tên thương mại phổ biến: 253MA
Vật liệu & Đặc điểm chính
253MA là một loại thép không gỉ Austenitic "lean" với thành phần hóa học cân bằng mang lại các đặc tính nhiệt độ cao vượt trội mặc dù hàm lượng Crom và Niken tương đối thấp so với các hợp kim chịu nhiệt khác.
- Độ bền nhiệt độ cao vượt trội: Duy trì độ bền kéo và độ bền chảy cao, cũng như độ bền chống rão và chống đứt tuyệt vời ở nhiệt độ từ 850°C đến 1100°C
- Khả năng chống oxy hóa vượt trội: Tác dụng hiệp đồng của Silicon và các nguyên tố đất hiếm tạo thành lớp oxit bảo vệ ổn định, chống ăn mòn vảy lên đến 1150°C
- Khả năng gia công tốt: Khả năng hàn tốt bằng tất cả các phương pháp phổ biến, khả năng tạo hình tốt và khả năng gia công đủ
- Hiệu suất hiệu quả về chi phí: Mang lại hiệu suất tương đương với thép hợp kim cao và hợp kim gốc niken với lợi thế kinh tế đáng kể
Thành phần hóa học (Trọng lượng %)
Bảng sau đây chi tiết các nguyên tố hợp kim xác định các đặc tính của vật liệu S30815/253MA:
| Nguyên tố |
Phạm vi thành phần (%) |
Vai trò chính |
| Carbon (C) |
0.05 - 0.10 |
Chất tăng cường; cải thiện độ bền nhiệt độ cao |
| Mangan (Mn) |
0.80 |
Hỗ trợ khử oxy trong quá trình luyện thép |
| Phốt pho (P) |
0.040 |
Nguyên tố tạp chất (kiểm soát ở mức thấp) |
| Lưu huỳnh (S) |
0.030 |
Nguyên tố tạp chất (kiểm soát ở mức thấp) |
| Silicon (Si) |
1.40 - 2.00 |
Cải thiện khả năng chống oxy hóa và ăn mòn vảy |
| Crom (Cr) |
20.00 - 22.00 |
Cung cấp khả năng chống ăn mòn & oxy hóa cơ bản |
| Niken (Ni) |
10.00 - 12.00 |
Ổn định cấu trúc Austenitic để tăng độ dẻo dai |
| Nitơ (N) |
0.14 - 0.20 |
Quan trọng: Cải thiện đáng kể độ bền chống rão và độ bền dung dịch rắn |
| Cerium (Ce) |
0.03 - 0.08 |
Quan trọng: Nguyên tố đất hiếm cải thiện đáng kể độ bám dính của lớp oxit bảo vệ |
Đặc tính cơ học & Vật lý
Các ống được cung cấp ở trạng thái ủ dung dịch (thường là 1050°C/1920°F, sau đó làm nguội nhanh) để đạt được các đặc tính tối ưu.
Đặc tính cơ học điển hình ở nhiệt độ phòng:
| Đặc tính |
Đơn vị Metric |
Đơn vị Imperial |
| Độ bền kéo (Rm) |
600 MPa |
87 ksi |
| Giới hạn chảy (Rp0.2) |
310 MPa |
45 ksi |
| Độ giãn dài (A) |
35% |
35% |
Lưu ý quan trọng về hiệu suất nhiệt độ cao: Ưu điểm chính của 253MA là khả năng duy trì độ bền ở nhiệt độ cao. Độ bền kéo ngắn hạn ở nhiệt độ cao có thể cao hơn 20% so với thép không gỉ thông thường như 304 hoặc 310S.
Các kịch bản ứng dụng chính
Ống liền mạch ASTM A312 S30815 được chỉ định cho các môi trường nhiệt độ cao khắc nghiệt trong ngành công nghiệp nặng, nơi độ tin cậy dưới chu kỳ nhiệt và môi trường ăn mòn là rất quan trọng.
- Luyện kim & Sản xuất thép: Các bộ phận trong nhà máy thiêu kết, lò cao, lò nấu chảy, thiết bị đúc liên tục, lò gia nhiệt nhà máy cán, và lò xử lý nhiệt
- Chế biến khoáng sản & Sản xuất xi măng: Thiết bị cho quá trình nung, rang và xử lý vật liệu nhiệt độ cao trong lò xi măng và nhà máy chế biến khoáng sản
- Xử lý nhiệt: Ống bức xạ, măng sông, ống chân không và các phụ kiện, bộ phận bên trong lò khác tiếp xúc với nhiệt độ trên 900°C
- Sản xuất điện & Chế biến hóa chất: Ống dẫn, đường ống và giá đỡ nhiệt độ cao trong hệ thống đốt rác, thu hồi nhiệt và cracking xúc tác
