Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | ASTM A403/ASME SA403 | Vật liệu: | WP304L |
|---|---|---|---|
| Loại: | Khuỷu tay bằng thép không gỉ | Bằng cấp: | 45/90/180 |
| Xanh: | Bán kính dài/Bán kính ngắn/3D/5D | kích thước: | 1/2''-48''(DN15-DN1200) hoặc kích thước tùy chỉnh |
| Độ dày: | SCH10S-XXS | Bề mặt: | phun cát |
| Làm nổi bật: | carbon steel fittings,forged steel fittings |
||
Tổng quan:

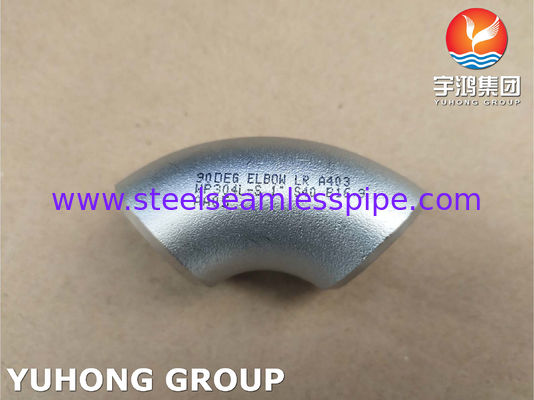

WP304L Elbow là một loại thiết bị ống được làm từ thép không gỉ loại 304L. Nó được thiết kế để kết nối hai hoặc nhiều phần của hệ thống đường ống và thay đổi hướng dòng chảy.Tiền tố "WP" viết tắt của "đường ống đúc" và chỉ ra rằng khuỷu tay được làm từ một ống liền mạch chứ không phải là một ống hàn.
Thép không gỉ lớp 304L được sử dụng để sản xuất WP304L Cúp tay là một biến thể carbon thấp của thép không gỉ 304, làm cho nó chống lại nhạy cảm hơn trong quá trình hàn.Loại khuỷu tay này thường được sử dụng trong một loạt các ngành công nghiệp như chế biến hóa chất, thực phẩm và đồ uống, dầu khí và dược phẩm.
WP304L khuỷu tay có sẵn trong một loạt các kích thước và có sẵn trong các mức độ uốn cong khác nhau, bao gồm uốn cong 90 độ, 45 độ và 180 độ trong số những người khác.Các phụ kiện này cũng thường có sẵn trong các tiêu chuẩn khác như ANSI, DIN, và JIS.
Chi tiết:
| Tiêu chuẩn | ASTM A403 & Tiêu chuẩn ASME, DIN & EN tương đương. |
| Các lớp học | WP304L |
| Kích thước | 1/2'-48' hoặc kích thước tùy chỉnh |
| Độ dày tường | SCH10S đến SCH.XXS |
| Xanh | SR LR 3D 5D |
| Kết thúc | Kết thúc nghiêng |
| Bề mặt | Bắn cát |

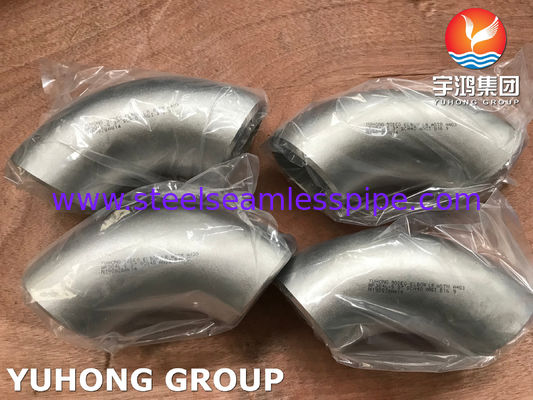

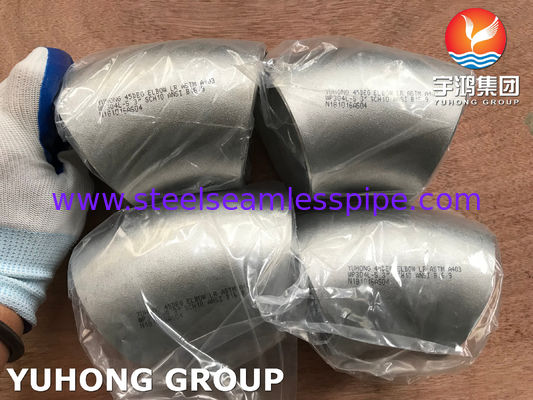

| Bao bì | Vỏ gỗ dán/Pallet |

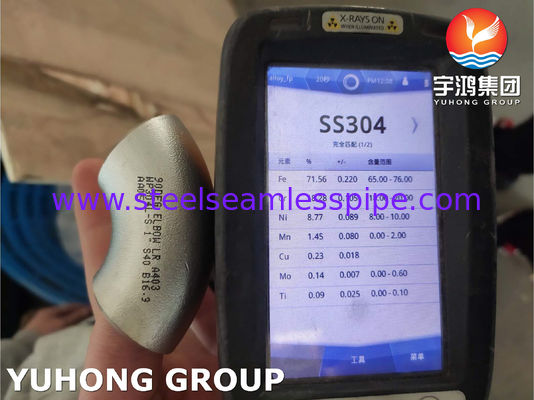

Thành phần hóa học:
| Thể loại | UNS | C | Thêm | P | S | Vâng | Ni | Cr |
| WP304L | S30403 | 0.30 tối đa | 2.00 tối đa | 0.045 tối đa | 0.03 tối đa | 1.00 tối đa | 8.0-12.0 | 18.0-20.0 |
Tính chất cơ học:
| Thể loại | UNS | Độ bền kéo, min, ksi (MPa) | Năng lượng năng suất, min, ksi (MPa) |
Chiều dài trong 2 inch. hoặc 50mm, min (%) |
| WP304L | S34709 | 75 ((515) | 30 ((205) | 28 |
Kích thước:
 |
|||||
| Kích thước danh nghĩa |
Chiều kính bên ngoài ở Bevel (mm) |
Trung tâm đến cuối (mm) |
|||
| 90° Khuỷu tay | 45° Khuỷu tay | ||||
| DN | NPS | - Bệnh quá liều. | A | B | |
| LR | SR | LR | |||
| 15 | 1/2 | 21.3 | 38 | ... | 16 |
| 20 | 3/4 | 26.7 | 38 | ... | 19 |
| 25 | 1 | 33.4 | 38 | 25 | 22 |
| 32 | 1 1/4 | 42.2 | 48 | 32 | 25 |
| 40 | 1 1/2 | 48.3 | 57 | 38 | 29 |
| 50 | 2 | 60.3 | 76 | 51 | 35 |
| 65 | 2 1/2 | 73.0 | 95 | 64 | 44 |
| 80 | 3 | 88.9 | 114 | 76 | 51 |
| 90 | 3 1/2 | 101.6 | 133 | 89 | 57 |
| 100 | 4 | 114.3 | 152 | 102 | 64 |
| 125 | 5 | 141.3 | 190 | 127 | 79 |
| 150 | 6 | 168.3 | 229 | 152 | 95 |
| 200 | 8 | 219.1 | 305 | 203 | 127 |
| 250 | 10 | 273.0 | 381 | 254 | 159 |
| 300 | 12 | 323.8 | 457 | 305 | 190 |
| 350 | 14 | 355.6 | 533 | 356 | 222 |
| 400 | 16 | 406.4 | 610 | 406 | 254 |
| 450 | 18 | 457.0 | 686 | 457 | 286 |
| 500 | 20 | 508.0 | 762 | 508 | 318 |
| 550 | 22 | 559.0 | 838 | 559 | 343 |
| 600 | 24 | 610.0 | 914 | 610 | 381 |
| 650 | 26 | 660.0 | 991 | 660 | 406 |
| 700 | 28 | 711.0 | 1067 | 711 | 438 |
| 750 | 30 | 762.0 | 1143 | 762 | 470 |
| 800 | 32 | 813.0 | 1219 | 813 | 502 |
| 850 | 34 | 864.0 | 1295 | 864 | 533 |
| 900 | 36 | 914.0 | 1372 | 914 | 565 |
| 950 | 38 | 965.0 | 1448 | 965 | 600 |
| 1000 | 40 | 1016.0 | 1524 | 1016 | 632 |
| 1050 | 42 | 1067.0 | 1600 | 1067 | 660 |
| 1100 | 44 | 1118.0 | 1676 | 1118 | 695 |
| 1150 | 46 | 1168.0 | 1753 | 1168 | 727 |
| 1200 | 48 | 1219.0 | 1829 | 1219 | 759 |
| Ghi chú: 1) Bên cạnh đó, GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 v.v. cũng được áp dụng. 2) Khuỷu tay với NPS trên 48 phải được làm theo kích thước được đồng ý bởi người mua và nhà sản xuất. |
|||||
