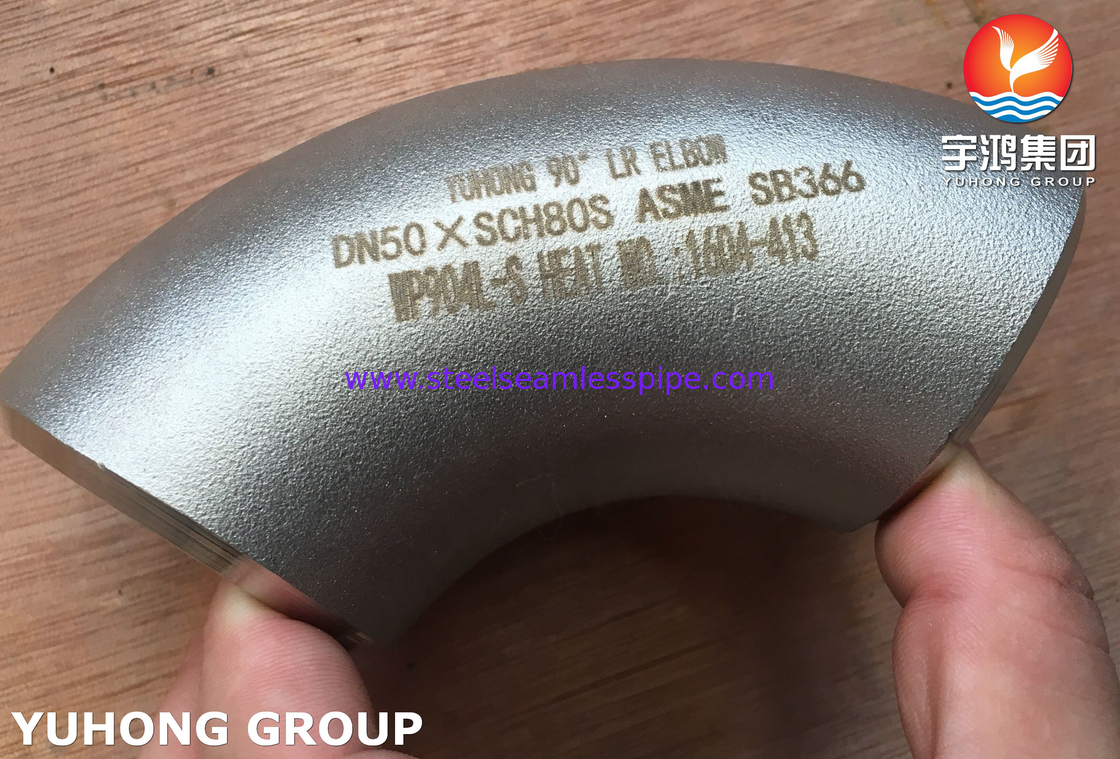

ASTM B366 WP904L khuỷu tay 90 độ thép không gỉ Buttweld Fitting ASME B16.9

Tổng quan:


WP904L khuỷu tay là một thành phần quan trọng trong các hệ thống đường ống khác nhau, chủ yếu được sử dụng trong các ngành công nghiệp như dầu khí, hóa dầu và xử lý nước.được biết đến với khả năng chống ăn mòn cao, đặc biệt là trong môi trường axit, nhờ hàm lượng carbon thấp và sự bao gồm các yếu tố như niken, crôm và molybden.

Với thiết kế mạnh mẽ, khuỷu tay WP904L cung cấp tính chất cơ học tuyệt vời, cho phép nó chịu được nhiệt độ và áp suất cao.Điều này làm cho nó lý tưởng cho các ứng dụng đòi hỏi độ bền và độ tin cậy. Khuỷu tay thường có kích thước và kích thước khác nhau để phù hợp với các cấu hình đường ống khác nhau, và hình dạng của nó cho phép thay đổi hướng trơn tru trong một đường ống,giảm thiểu áp suất giảm và nhiễu loạn.

Việc lắp đặt thường đơn giản, và khuỷu tay có thể được hàn hoặc gắn vào các thành phần khác.Nó là rất quan trọng để đảm bảo tương thích với các vật liệu khác trong hệ thống để tránh ăn mòn galvanicKiểm tra và bảo trì thường xuyên giúp kéo dài tuổi thọ của hệ thống đường ống kết hợp WP904L khuỷu tay.

Nhìn chung, khuỷu tay WP904L kết hợp tính linh hoạt, sức mạnh và khả năng chống ăn mòn, làm cho nó trở thành sự lựa chọn ưa thích trong nhiều môi trường khó khăn.

Chi tiết:

Thành phần hóa học:

Tính chất cơ học:


Kích thước:

Kích thước danh nghĩa		Chiều kính bên ngoài ở Bevel (mm)	Trung tâm đến cuối (mm)
			90° Khuỷu tay		45° Khuỷu tay
DN	NPS	- Bệnh quá liều.	A		B
			LR	SR	LR
15	1/2	21.3	38	...	16
20	3/4	26.7	38	...	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
Ghi chú: 1) Bên cạnh đó, GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 v.v. cũng được áp dụng. 2) Khuỷu tay với NPS trên 48 phải được làm theo kích thước được đồng ý bởi người mua và nhà sản xuất.
