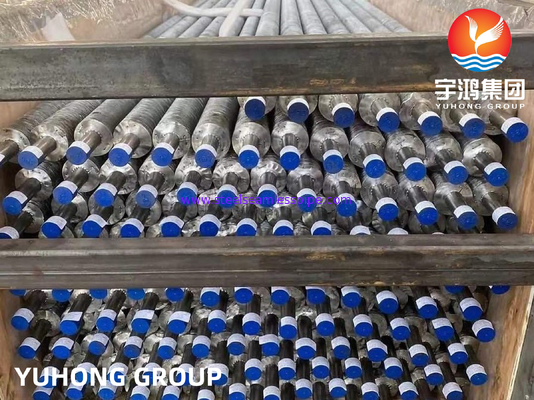

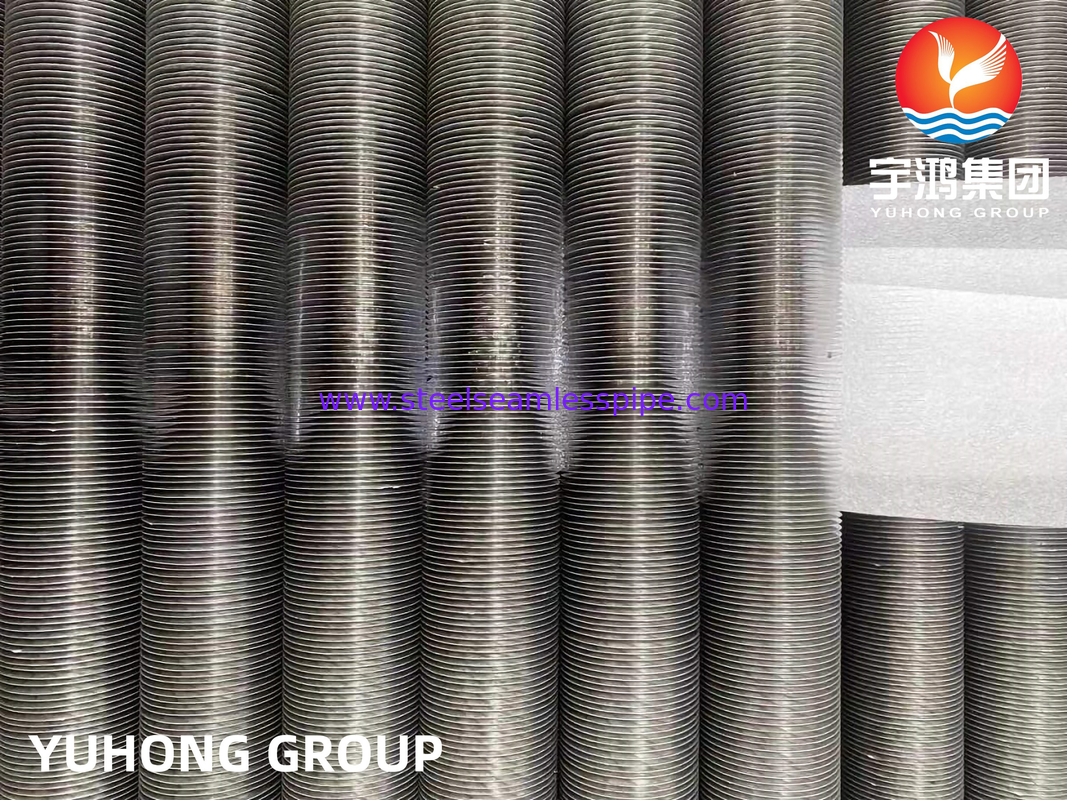

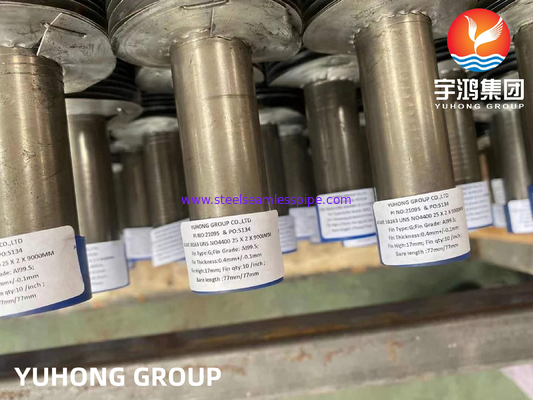

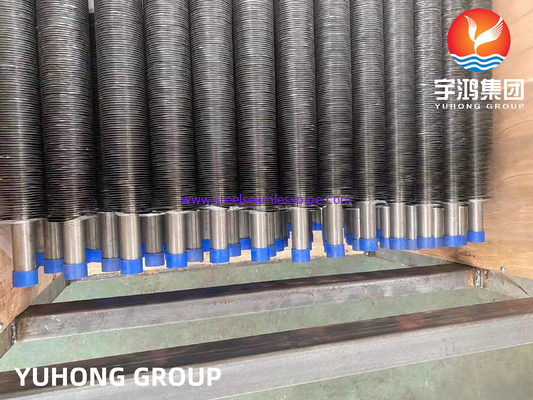

ASME SB163UNS N04400 Bụi có vây loại Monel 400 G cho ứng dụng trao đổi nhiệt
Các ống có vây loại G là một loại thành phần trao đổi nhiệt thường được sử dụng trong các ngành công nghiệp nơi chuyển nhiệt là rất quan trọng.Những ống này có một thiết kế vây đặc biệt làm tăng hiệu quả của chúng trong việc chuyển nhiệt giữa hai môi trườngCác vây cải thiện diện tích bề mặt của các ống, do đó làm tăng tốc độ truyền nhiệt.và các ứng dụng công nghiệp khác, nơi cần chuyển nhiệt hiệu quảThiết kế vây loại G thường có hình dạng sóng, giúp tăng diện tích bề mặt để cải thiện hiệu quả truyền nhiệt.
Về ống Monel 400
Monel thuộc nhóm hợp kim niken. Nó được sản xuất với nồng độ đồng và crôm cao trong thành phần hóa học của chúng.Các ống này được thiết kế để đủ trong môi trường gây ra căng thẳng ăn mònChúng không dễ phân ly hoặc biến dạng dưới bất kỳ nhiệt độ nào. SB 163 N04400Chúng có độ bền kéo tối thiểu là 550Mpa và độ bền suất tối thiểu là 240Mpa.Các sản phẩm từ loại này có thể dễ dàng kéo dài 40%.
Monel 400là một hợp kim niken-bốm (khoảng 67% Ni - 23% Cu) có khả năng chống lại nước biển và hơi nước ở nhiệt độ cao cũng như các dung dịch muối và hôi.Hợp kim 400 là hợp kim dung dịch rắn chỉ có thể được làm cứng bằng cách chế biến lạnhHợp kim niken này thể hiện các đặc điểm như khả năng chống ăn mòn tốt, khả năng hàn tốt và độ bền cao.Tỷ lệ ăn mòn thấp trong nước lặn hoặc nước biển chảy nhanh kết hợp với khả năng chống ăn mòn tuyệt vời trong hầu hết các nước ngọt, và khả năng chống lại nhiều điều kiện ăn mòn khác nhau dẫn đến việc sử dụng rộng rãi trong các ứng dụng biển và các dung dịch clorua không oxy hóa khác.
Thành phần hóa học của ống
| Thể loại |
C |
Thêm |
Vâng |
S |
Cu |
Fe |
Ni |
Cr |
| Monel 400 |
0.30 tối đa |
2.00 tối đa |
0.50 tối đa |
0.24max |
28.0-34.0 |
2.50 tối đa |
63.00 phút |
️ |
Tính chất cơ học của ống
| Nguyên tố |
Mật độ |
Điểm nóng chảy |
Độ bền kéo |
Sức mạnh năng suất (0,2% Offset) |
Chiều dài |
| Monel 400 |
8.8 g/cm3 |
1350 °C (2460 °F) |
Psi 80.000, MPa 550 |
Psi 35000, MPa 240 |
40 % |
Tính chất vật lý của ống
| Tính chất |
Phương pháp đo |
Hoàng gia |
| Mật độ |
8.8 gm/cm3 |
0.318 lb/in3 |
Tính năng của ống có vây loại G
1Thiết kế nhỏ gọn
2. Hiệu suất cao
3. Dễ cài đặt
4. Không gian cần thiết ít hơn
5- Ít dây cáp.
6. Bề mặt tối ưu hóa
7Công nghệ tốt nhất được sử dụng
8. Bảo vệ ăn mòn trung bình
9. Tiêu thụ năng lượng thấp hơn
10. Tăng độ tin cậy
11. Bảo trì thấp
12. Cự kháng cơ khí cao
Các quy trình của ống có vây loại G
Trong ống có vây loại G, vây được chuẩn bị bằng cách nhúng dải kim loại vào một rãnh.lấp đầy lại được thực hiện dẫn đến việc gắn chặt vây vào các ống cơ sởDo đó, tên G-Fin Tubes đã xuất hiện. Ba quy trình được đề cập ở trên được thực hiện đồng thời.Chuyển nhiệt tối đa được mong đợi ra khỏi ống g-fin vì các vây được gắn chặt với ống cơ sở.
Các ống có vây loại G thường hoạt động ở nhiệt độ cao (khoảng 400 độ C).Những vây này có khả năng chống ăn mòn khí quyển tương đối ítMặt khác, sức đề kháng cơ học là chấp nhận được. thép không gỉ và thép carbon cũng được sử dụng vật liệu vây, nhưng đặc biệt chế biến và công cụ của các dải vây thép là cần thiết.Máy làm mát không khí, máy sưởi, vv sử dụng ống g-fin.
Chi tiết kỹ thuật/Chi tiết ống cơ sở
Độ kính ống: 20 mm OD Min đến 219 mm OD Max.
Độ dày ống: tối thiểu 2 mm đến 16 mm
Vật liệu ống: Thép cacbon, thép không gỉ, thép hợp kim, thép Corten, thép képlex, thép siêu képlex, Inconel, Nickel cao chrome và hợp kim cao, vật liệu CK 20 và một số vật liệu khác.
Đối với một báo giá nhanh, xin vui lòng gửi với yêu cầu sau:
Số lượng
ống cơ sở: đường kính, độ dày, chiều dài và thông số kỹ thuật vật liệu.
Vây: thông số kỹ thuật vật liệu, loại (cứng hoặc có sợi), chiều cao, độ dày, khoảng cách, chiều dài vây và các phần không có vây. chi tiết chuẩn bị hàn nếu cần thiết.
Thời gian giao hàng cần thiết.
Ưu điểm của ống vây
Chuyển nhiệt từ một chất lỏng nóng sang một chất lỏng lạnh hơn qua một bức tường ống là lý do nhiều người trong chúng ta sử dụng ống có vây.Sao anh không dùng ống thông thường để chuyển tiền?Có thể, nhưng tốc độ sẽ chậm hơn nhiều.
Do không sử dụng một ống có vây bề mặt bên ngoài không lớn hơn đáng kể so với bề mặt bên trong.chất lỏng với hệ số chuyển nhiệt thấp nhất sẽ quyết định tốc độ chuyển nhiệt tổng thể. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
Các ống có vây tăng lên bên ngoài bề mặt. Bằng cách có một ống có vây, nó làm tăng tốc độ truyền nhiệt tổng thể.Điều này sau đó làm giảm tổng số ống cần thiết cho một ứng dụng nhất định mà sau đó cũng làm giảm kích thước thiết bị tổng thể và có thể trong dài hạn giảm chi phí của dự ánTrong nhiều trường hợp ứng dụng, một ống có vây thay thế sáu ống trần hoặc nhiều hơn với ít hơn 1/3 chi phí và 1/4 khối lượng.
Đối với các ứng dụng liên quan đến việc chuyển nhiệt từ một chất lỏng nóng sang một chất lỏng lạnh hơn thông qua một bức tường ống, ống vây được sử dụng.nơi một trong những chất lỏng là không khí hoặc một số khí khác, hệ số chuyển nhiệt mặt không khí sẽ thấp hơn nhiều, do đó, diện tích bề mặt chuyển nhiệt bổ sung hoặc một bộ trao đổi ống vây rất hữu ích.Dòng chảy mẫu tổng thể của một bộ trao đổi ống có vây thường là dòng chảy chéo, tuy nhiên, nó cũng có thể là dòng chảy song song hoặc phản dòng chảy.
Các vây được sử dụng để tăng diện tích bề mặt hiệu quả của ống trao đổi nhiệt.ống có vây được sử dụng khi hệ số chuyển nhiệt bên ngoài ống thấp hơn đáng kể so với bên trongNói cách khác, nhiệt được chuyển từ chất lỏng sang khí, hơi nước sang khí, chẳng hạn như bộ trao đổi nhiệt hơi nước sang không khí, và chất lỏng nhiệt sang bộ trao đổi nhiệt không khí.
Các ngành công nghiệp sử dụng ống có vây loại G
1Các nhà máy cao su
2Các nhà máy điện
3Ngành công nghiệp dầu mỏ
4Ngành công nghiệp hóa học
Các ứng dụng khác
1- Kỹ thuật hải quân.
2Thiết bị chế biến hóa chất và hydrocarbon.
3. xăng và bình nước ngọt.
4- Dầu thô.
5- Máy sưởi khử khí.
6. Máy sưởi nước và các bộ trao đổi nhiệt khác.
7. van, máy bơm, trục, phụ kiện và các thiết bị buộc
8- Máy trao đổi nhiệt công nghiệp.
9. Các dung môi clo.
10. tháp chưng cất dầu thô.
