Nguồn gốc: | Trung Quốc |
Hàng hiệu: | YUHONG |
Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008. |
Số mô hình: | <i>ASTM B338 / ASME SB338 GR.</i> <b>ASTM B338 / ASME SB338 GR.</b> <i>5 UNS R56400</i> <b>5 UNS R56 |
Số lượng đặt hàng tối thiểu: | 100KGS |
---|---|
chi tiết đóng gói: | Vỏ gỗ Ply / Hộp sắt |
Thời gian giao hàng: | 7 ngày |
Điều khoản thanh toán: | L / C, T / T |
tên sản phẩm: | Ống hợp kim titan | Tiêu chuẩn: | ASTM B338 / ASME SB388 / ASTM B861 / ASTM B862 / ASME SB338 / ASME SB861 / ASME SB862 |
---|---|---|---|
Vật chất: | Titan lớp 5 | Loại hình: | Liền mạch / hàn |
SEAMLESS O.D.: | Liền mạch - 1/4 "NB đến 12" NB (Kích thước lỗ khoan danh nghĩa) | HÀN O.D.: | Welded / ERW- 1 "NB đến 16" NB (Kích thước lỗ khoan danh nghĩa) |
WT: | Biểu 10 đến Biểu 160 | Chiều dài: | 5 đến 7 mét, 09 đến 13 mét, Chiều dài ngẫu nhiên đơn, Chiều dài ngẫu nhiên đôi và Kích thước tùy chỉ |
Chấm dứt: | Kết thúc trơn / Kết thúc vát | Đăng kí: | Thiết bị ngưng tụ, thiết bị trao đổi nhiệt, v.v. |
Điểm nổi bật: | ống hợp kim titan cấp 5 unsr56400,ống hợp kim titan asme sb338,ống titan astm |

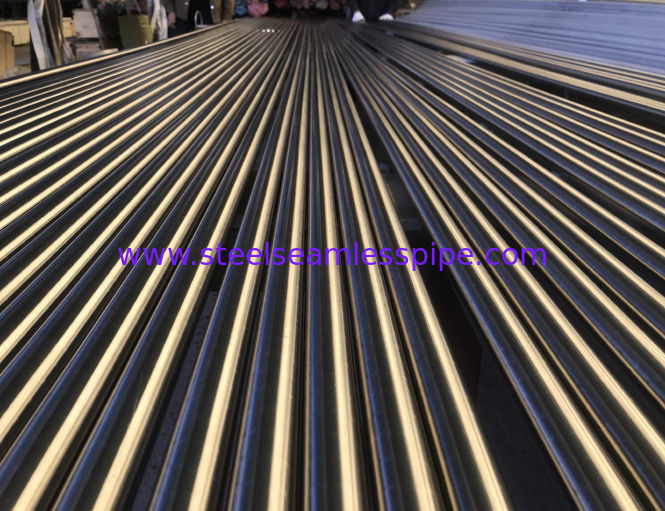

ASTM B338 / ASME SB338 Lớp 5 / UNS R56400 Ống và Ống liền mạch hợp kim Titan
Ống Titan Lớp 5 là gì?
Mộtống liền mạch titan cấp 5có thể được sản xuất từ phôi rỗng bằng bất kỳ quy trình khử nguội hoặc quy trình kéo nguội nào.Quá trình này sẽ tạo ra một ống áp suất cao Titanium Gr 5 liền mạch, do đó đáp ứng các yêu cầu theo quy định.Ngoài ra, Ống hàn Titan lớp 5 sẽ được làm từ sản phẩm cán phẳng bằng cách sử dụng quy trình hàn hồ quang tự động trên hợp kim.
Lớp 5, UNS R56400, 3.7164, Ti-6Al-4Vlà hợp kim titan α + β được sử dụng rộng rãi nhất.Nó có độ bền cụ thể tuyệt vời, khả năng chống ăn mòn tuyệt vời và độ dẻo dai đứt gãy, cũng như khả năng hàn tốt và khả năng chịu nhiệt độ khắc nghiệt, và có thể được tăng cường bằng cách xử lý nhiệt.Hợp kim ban đầu được phát triển cho thị trường hàng không vũ trụ và được sử dụng rộng rãi trong các thành phần cấu trúc hàng không vũ trụ.Do tính tương hợp sinh học rất tốt nên nó cũng đã được công nhận rộng rãi trong ngành y tế.
Sự chỉ rõ
Thông số kỹ thuật tiêu chuẩn STM B338-17e1 cho Ống hợp kim titan và titan liền mạch và hàn cho bình ngưng và bộ trao đổi nhiệt
Đặc điểm kỹ thuật ống hợp kim titan ASTM B338 | ASTM B338 / ASTM B861 / ASTM B862 / ASME SB338 / ASME SB861 / ASME SB862 |
ASTM B338 Ống hợp kim Titan Phân loại | Lớp 1, Lớp 2, Lớp 3, Lớp 5, Lớp 7, Lớp 8, Lớp 9, Lớp 11, Lớp 12, Lớp 23, UNS R50250, UNS R50400, UNS R56400, UNS R52400, UNS R56320, UNS R53400, Ti- 6Al-4V, C-130AM, C-110M, Ti-4Al-3Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-8Al-1Mo-1V, Ti-13V-11Cr-3Al, Ti-15V- 3Cr-3Sn-3Al |
ASTM B338 Loại ống hợp kim titan | Cán nóng / Rút nguội / Hàn / ERW |
ASTM B338 Ống hợp kim titan Kích thước đường kính ngoài | Liền mạch - 1/4 "NB đến 12" NB (Kích thước lỗ khoan danh nghĩa) Welded / ERW- 1 "NB đến 16" NB (Kích thước lỗ khoan danh nghĩa) |
ASTM B338 Độ dày thành ống hợp kim titan | Biểu 10 đến Biểu 160 |
Chiều dài ống hợp kim titan ASTM B338 | 5 đến 7 mét, 09 đến 13 mét, Chiều dài ngẫu nhiên đơn, Chiều dài ngẫu nhiên đôi và Kích thước tùy chỉnh. |
ASTM B338 Ống hợp kim titan kết thúc ống | Kết thúc trơn / Kết thúc vát |
Điều kiện giao hàng ống hợp kim titan ASTM B338 | Khi cuộn, nguội, kết thúc nóng, giảm căng thẳng, ủ, làm cứng, tôi |
ASTM B338 Lớp phủ ống hợp kim titan | Sơn điện, Đánh bóng cơ học, Hoàn thiện bằng satin, Bị động |
ASTM B338 Ống hợp kim titan Thử nghiệm khác | Kiểm tra nhiệt độ, Kiểm tra thủy tĩnh, Kiểm tra dòng điện xoáy, Dòng điện xoáy, Kiểm tra độ bền kéo, Làm phẳng, Kiểm tra ngọn lửa, Ủ, Kiểm tra thủy tĩnh, Tôi luyện, Giảm căng thẳng, v.v. |
ASTM B338 Kích thước ống hợp kim titan | Tất cả các đường ống được sản xuất và kiểm tra / thử nghiệm theo các tiêu chuẩn liên quan bao gồm ASTM và ASME |
ASTM B338 Ống hợp kim Titan Dịch vụ Giá trị Gia tăng | Vẽ / Mở rộng / Gia công / Phun cát / Phun bắn / Xử lý nhiệt |
ASTM B338 Bao bì ống hợp kim titan | Lỏng / Bó / Pallet gỗ / Hộp gỗ / Gói vải nhựa / Mũ nhựa cuối / Bảo vệ vát |
ASTM B338 Ống hợp kim Titan Lô hàng & Vận chuyển | Đường bộ - Xe tải / Tàu hỏa, Đường biển - Tàu chở hàng rời / FCL (Tải đầy container) / LCL (Tải ít container hơn) / Container 20 feet / Container 40 feet / Container 45 feet / Container hình khối cao / Container mở trên, Bằng đường hàng không - Máy bay chở hàng và hành khách dân dụng |
Chứng chỉ kiểm tra vật liệu ống hợp kim titan ASTM B338 | Giấy chứng nhận kiểm tra của nhà sản xuất theo EN10204 3.1, 3.2 / Giấy chứng nhận kiểm tra trong phòng thí nghiệm từ Phòng thí nghiệm được NABL phê duyệt./ Thuộc Cơ quan kiểm tra của bên thứ ba như SGS, TUV, DNV, LLOYDS, ABS ETC |
Thành phần hóa học
Yếu tố | Thành phần hóa học % | ||||||||
Lớp 1 | Cấp 2 | Lớp 3 | Lớp 5 | Lớp 7 | Lớp 9 | Lớp 11 | Lớp 12 | Lớp 23 | |
Nitơ, tối đa | 0,03 | 0,03 | 0,05 | 0,05 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 |
Carbon, tối đa | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 |
Hydro, tối đa | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,0125 |
Sắt, tối đa | 0,20 | 0,30 | 0,30 | 0,40 | 0,30 | 0,25 | 0,20 | 0,30 | 0,25 |
Oxy, tối đa | 0,18 | 0,25 | 0,35 | 0,20 | 0,25 | 0,15 | 0,18 | 0,25 | 0,13 |
Nhôm | … | … | … | 5,5-6,75 | … | 2,5-3,5 | … | … | 5,5-6,5 |
Vanadium | … | … | … | 3,5-4,5 | … | 2.0-3.0 | … | … | 3,5-4,5 |
Tin | … | … | … | … | … | … | … | … | … |
Ruthenium | … | … | … | … | … | … | … | … | … |
Paladi | … | … | … | … | 0,12-0,25 | … | 0,12-0,25 | … | … |
Molypden | … | … | … | … | … | … | … | 0,2-0,4 | … |
Chromium | … | … | … | … | … | … | … | … | … |
Niken | … | … | … | … | … | … | … | 0,6-0,9 | … |
Niobium | … | … | … | … | … | … | … | … | … |
Ziconium | … | … | … | … | … | … | … | … | … |
Silicon | … | … | … | … | … | … | … | … | … |
Phần dư, tối đa mỗi phần | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
Phần còn lại, tổng số tối đa | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 |
Titan | THĂNG BẰNG | THĂNG BẰNG | THĂNG BẰNG | THĂNG BẰNG | THĂNG BẰNG | THĂNG BẰNG | THĂNG BẰNG | THĂNG BẰNG | THĂNG BẰNG |
Tính chất cơ học
ASTM B338 Độ bền kéo của ống Titan
Lớp | Độ bền kéo, tối thiểu | Sức mạnh năng suất (Chênh lệch 0,2%) | Độ giãn dài 2 in. Hoặc 50 mm | |||||
min | tối đa | |||||||
Ksi | (Mpa) | Ksi | (Mpa) | Ksi | (Mpa) | chiều dài gage min% | ||
Lớp 1 | 35 | (240) | 25 | (170) | 45 | (310) | 24 | |
Cấp 2 | 50 | (345) | 40 | (275) | 65 | (450) | 20 | |
Lớp 3 | 65 | (450) | 55 | (380) | 80 | (550) | 18 | |
Lớp 5 | 130 | (895) | 120 | (828) | … | … | 10 | |
Lớp 7 | 50 | (345) | 40 | (275) | 65 | (450) | 20 | |
Lớp 9 | 90 | (620) | 70 | (483) | 45 | … | 15 | |
Lớp 11 | 35 | (240) | 25 | (170) | … | (310) | 24 | |
Lớp 12 | 70 | (483) | 50 | (345) | … | … | 18 | |
Lớp 23 | 120 | (828) | 110 | (759) | … | … | 10 |
Tiêu chuẩn ống Titan lớp 5 | ASTM B338 / ASME SB338 |
---|---|
Kích thước ống liền mạch Titan lớp 5 | 3,35 mm OD đến 101,6 mm OD |
Kích thước ống hàn Titan cấp 5 | 6,35 mm OD đến 152 mm OD |
Hợp kim titan cấp 5 ống Swg & Bwg | 10 Swg., 12 Swg., 14 Swg., 16 Swg., 18 Swg., 20 Swg. |
ASME SB338 Hợp kim Titan Lớp 5 Độ dày thành ống | 0,020 "–0,220", (độ dày thành đặc biệt có sẵn) |
Ti.Chiều dài ống hợp kim lớp 5 | Ngẫu nhiên đơn, Ngẫu nhiên đôi, Ống chiều dài tiêu chuẩn & Cắt |
ASME SB338 Lớp hoàn thiện ống hợp kim Titan lớp 5 | Đánh bóng, AP (Ủ & ngâm), BA (Sáng & ủ), MF |
Hình thức | U 'uốn cong, rỗng, thủy lực, LSAW, nồi hơi, ống thẳng, cuộn ống, tròn, hình chữ nhật, hình vuông, v.v. |
Các loại ống Titanium UNS R56400 | Liền mạch, ERW, EFW, Hàn, Ống chế tạo / Ống |
Đầu ống Titanium UNS R56400 | Đầu đồng bằng, đầu vát, ống cắt |
Đánh dấu | Tất cả các ống ASTM B338 Titanium Gr 5 được đánh dấu như sau: Tiêu chuẩn, Cấp, OD, Độ dày, Chiều dài, Số nhiệt (Hoặc theo yêu cầu của khách hàng.) |
Ứng dụng & sử dụng của Ống Titan lớp 5 | Ống dầu, ống khí, ống chất lỏng, ống nồi hơi, ống trao đổi nhiệt, |
Dịch vụ cộng thêm | Vẽ & Mở rộng theo yêu cầu Kích thước & Chiều dài, Đánh bóng (Điện & Thương mại) Ủ & Uốn cong, Gia công, v.v. |
Chuyên môn hóa | ASTM B338 Ống mao dẫn Titanium Gr 5 & Kích thước kỳ lạ khác Ống trao đổi nhiệt & ngưng tụ hợp kim Gr 5 |
Chứng chỉ kiểm tra | Giấy chứng nhận kiểm tra của nhà sản xuất Chứng chỉ Kiểm tra Phòng thí nghiệm từ Chính phủ.Phòng thí nghiệm được phê duyệt. Dưới sự kiểm tra của bên thứ ba |
|
|
Chúng tôi cũng có thể cắt, chỉ và tạo rãnh Gr.5 Ống hợp kim để đáp ứng các thông số kỹ thuật của bạn.Kích thước ống Titan lớp 5 ANSI / ASME B36.10, B36.19, B2.1 |
Titan là một kim loại cấu trúc quan trọng được phát triển vào những năm 1950, được sử dụng rộng rãi trong các lĩnh vực khác nhau vì độ bền cao, khả năng chống ăn mòn tốt và khả năng chịu nhiệt cao.Hợp kim titan thực tế đầu tiên là hợp kim Ti-6Al-4V được phát triển thành công vào năm 1954. Do khả năng chịu nhiệt, độ bền, độ dẻo, độ dẻo dai, khả năng định hình, tính hàn, khả năng chống ăn mòn và tính tương thích sinh học.Nó đã trở thành hợp kim hàng đầu trong ngành công nghiệp hợp kim titan, và lượng hợp kim này được sử dụng chiếm 75% đến 85% tổng số hợp kim titan.Nhiều hợp kim titan khác có thể được coi là biến thể của hợp kim Ti-6Al-4V.
Các ứng dụng
