| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |

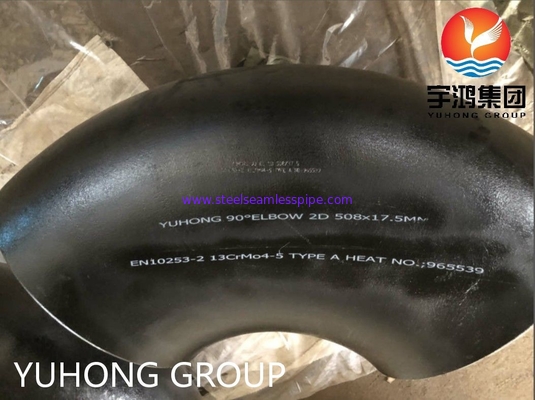

| Số mô hình: | EN10253-2 13CrMo4-5 Loại-A |
| Số lượng đặt hàng tối thiểu: | 100 KGS |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ Ply / Hộp sắt / Bó có nắp nhựa |
| Thời gian giao hàng: | 20-80 ngày |
| Điều khoản thanh toán: | T / T, L / C |
| Khả năng cung cấp: | 1500 tấn mỗi tháng |
| Vật liệu: | thép | Shape: | Elbow, Tee, Reducer, Cap, etc. |
|---|---|---|---|
| Kết nối: | Hàn, ren, ổ cắm, vv | Technics: | Forged, Casting, Pushing, Butt weld, Welding |
| Size: | Customized | Tiêu chuẩn: | ANSI, DIN, JIS, v.v. |
| Product name: | Black Painting Fittings, Press Fitting, Vaccum Pipe, Butt Welding Pipe Fitting, Stainless Steel Pipe Fittings | Application: | Pipeline, Oil and Gas, etc. |
| Thickness: | STD, DIN, SCH40, SGP, SCH10-XXS(2-60mm) | Certificate: | ISO, CE, API, etc. |
| MOQ: | 1 Piece | OEM: | Accept |
| Package: | Carton, Wooden Case, etc. | Payment Term: | T/T, L/C, etc. |
| Áp lực: | Cao, trung bình, thấp | Surface Treatment: | Galvanized, Black, etc. |
| nhiệt độ: | Cao, trung bình, thấp | ||
| Làm nổi bật: | khuỷu tay thép carbon en10253-2,khuỷu tay thép carbon hàn mông,khuỷu tay en10253-2 cs |
||
1 Phạm vi áp dụng
1.1 Phần này của EN 10253 xác định các khớp hàn đệm liền mạch và hàn (đùi, máy giảm đồng tâm và ngoại tâm,Các loại thép không gỉ austenitic và austenitic-ferritic (duplex). Tee, cap) các yêu cầu giao hàng kỹ thuật, không có yêu cầu kiểm tra cụ thể.
Chi tiết:
| Thông số kỹ thuật | EN 10253/1 |
| EN 10253/2 Loại A | |
| EN 10253/2 Loại B | |
| Giấy chứng nhận thử nghiệm | Chứng chỉ thử nghiệm của nhà sản xuất theo EN10204 3.1, 3.2 / Dưới cơ quan kiểm tra bên thứ ba như DNV, LLOYDS, SGS, TUV, ABS ETC / Chứng chỉ kiểm tra phòng thí nghiệm từ phòng thí nghiệm được phê duyệt NABL. |
| Điều kiện giao hàng | Như chuẩn hóa và làm nóng - BR / N / Q / T, Máy, cuộn, thermomechanical cuộn / hình thành, chuẩn hóa cuộn |
| Tiêu chuẩn kích thước | MSS SP44, ANSI B16.48, ANSI B16.36, ANSI B16.28, ANSI B16.47, ANSI B16.5 |
| Xây dựng quá trình | Lăn, rèn, gia công |
| Loại | EN 10253 Khuỷu tay |
| 2d Chiều kính bên ngoài & Mức độ dày tường | 1/2" NB đến 60" NB (kích thước lỗ danh nghĩa) |
| Độ dày tường: từ 1 mm đến 100 mm | |
| Bao bì | Nắp cuối nhựa / gói / hộp gỗ / lỏng / bao bì vải nhựa / pallet gỗ / bảo vệ đệm |
1.2 Hạn chế sử dụng
Áp suất và nhiệt độ cho phép là trách nhiệm của khách hàng theo công nghệ hiện có và áp dụng yếu tố ety trong các quy định, mã và tiêu chuẩn.Nói chung, hệ số khớp được sử dụng để tính ra độ dày của một thành phần có chứa một hoặc nhiều dây hàn, chứ không phải chu vi:
Đối với thiết bị thử nghiệm ngẫu nhiên không phá hủy: 0.85;
Đối với thiết bị không thực hiện thử nghiệm không phá hủy ngoại trừ kiểm tra trực quan: 0.7.
1.3 Trừ khi có quy định khác trong phần này của EN 10253, các yêu cầu giao thông kỹ thuật chung của EN 10021 được áp dụng.
En 10253-2 Bộ kết hợp ống có các yêu cầu cung cấp kỹ thuật nhất định, chẳng hạn như mô hình, đánh dấu, loại thép, bao bì, kích thước, v.v.Nó là dễ dàng cho khách hàng để hiểu các chi tiết thông qua các thông số kỹ thuật. Bend En 10253-2-2-A loại khuỷu tay tương tự như loại khuỷu tay A, nhưng khuỷu tay dài hơn, loại bỏ áp lực đột ngột trên tường.DIN En 10253 2 Type B khuỷu tay rất ngắn và có thể chịu được áp lực lớn khi quayTuy nhiên, tay chĩa BS EN 10253-2 loại B và các phụ kiện khác được tạo thành với chất lượng tuyệt vời và được kiểm tra cẩn thận để khách hàng của chúng tôi có thể có được các sản phẩm tốt nhất.
Biểu đồ kích thước của En 10253-2 Type A Elbow
| EN 10253-1, Bauart 3, 90° | ||||
| DN | D | T | F | B |
| 15 | 21,3 | 2,0 | 29 | 38 |
| 20 | 26,9 | 2,3 | 29 | 43 |
| 25 | 33,7 | 2,6 | 38 | 56 |
| 32 | 42,4 | 2,6 | 48 | 70 |
| 40 | 48,3 | 2,6 | 57 | 83 |
| 50 | 60,3 | 2,9 | 76 | 106 |
| 65 | 76,1 | 2,9 | 95 | 132 |
| 80 | 88,9 | 3,2 | 114 | 159 |
| 100 | 114,3 | 3,6 | 152 | 210 |
| 125 | 139,7 | 4,0 | 190 | 262 |
| 150 | 168,3 | 4,5 | 229 | 313 |
| 200 | 219,1 | 6,3 | 305 | 414 |
| 250 | 273,0 | 6,3 | 381 | 518 |
| 300 | 323,9 | 7,1 | 457 | 619 |
Ứng dụng của EN 10253-2 Elbow
