Ống trao đổi nhiệt uốn nguội kéo liền mạch ASTM A179 cho thiết bị vỏ-ống

Các ống trao đổi nhiệt U uốn cong liền mạch ASTM A179 là các ống thép carbon thấp được kéo lạnh hình thành thành hình U để sử dụng trong các bộ trao đổi nhiệt vỏ và ống, tụ và các thiết bị truyền nhiệt tương tự.Vật liệu ống phù hợp với ASTM A179/A179M, tùy thuộc vào số lượng và yêu cầu mua.Cấu hình U-bend cho phép cả hai đầu ống được kết nối tại tấm ống trong khi phù hợp với bố trí ống cần thiết trong bộ trao đổi.

Các ống này phù hợp với các thiết kế trao đổi nhiệt, nơi một sắp xếp uốn cong trở lại được chỉ định và ống thép carbon thấp đáp ứng các yêu cầu của quy trình.Các cấu hình hình U có thể chứa sự mở rộng nhiệt dọc theo chiều dài ốngHiệu suất thực tế phụ thuộc vào kích thước ống, bán kính uốn cong, độ dày tường, nhiệt độ hoạt động, áp suất,tương thích chất lỏng, và thiết kế bộ trao đổi.

Đối với dự án mua sắm, hãy chỉ định đường kính bên ngoài của ống, độ dày tường, bán kính U-bend, chiều dài chân thẳng, hình học uốn cong, số lượng và các yêu cầu kiểm tra áp dụng.Chất lượng uốn cong và độ chính xác kích thước là đặc biệt quan trọng khi ống phải phù hợp với một tấm ống hiện có hoặc thay thế các ống bị hư hại trong khi trao đổi retubingSự phù hợp của vật liệu và sự chấp nhận uốn cong nên được xác minh so với thông số kỹ thuật mua áp dụng.

ASTM A179 ống U-bend có thể được chỉ định cho:

• Máy trao đổi nhiệt bằng ống và vỏ.
• Máy nén công nghiệp.
• Thiết bị chuyển nhiệt quá trình.
• Hệ thống lọc dầu và hệ thống dịch vụ hóa dầu
• Các đường ống thay thế cho các thiết kế trao đổi nhiệt tương thích.

Đối với các dự án tái ống, hãy xác nhận kích thước ống ban đầu, bán kính uốn cong, chiều dài chân thẳng, bố trí ống và thông số kỹ thuật vật liệu trước khi đặt hàng.Đồ học uốn cong không chính xác có thể ngăn chặn lắp đặt đúng hoặc ảnh hưởng đến việc lắp đặt các gói ống.

• Tiêu chuẩn vật liệu:ASTM A179/A179M, như được chỉ định trong đơn đặt hàng.
• Vật liệu ống:Thép carbon thấp kéo lạnh liền mạch.
• Cấu hình sản phẩm:ống trao đổi nhiệt U-bend.
• Kích thước ống:Chiều kính bên ngoài và độ dày tường như đã chỉ định.
• Địa hình uốn cong:bán kính và chiều dài chân theo bản vẽ hoặc sơ đồ ống được phê duyệt.
• Kiểm tra:Kiểm tra vật liệu, kiểm tra kích thước và kiểm tra bổ sung theo yêu cầu của thông số kỹ thuật và đơn đặt hàng áp dụng.

ASTM A179 bao gồm các yêu cầu về ống cơ sở. Đồ học U-bend, xử lý nhiệt sau khi uốn cong, kiểm tra uốn cong và các yêu cầu đặc biệt khác nên được xác định riêng nếu có.

Đối với thiết bị mới và các gói ống thay thế, thông tin sau đây nên được xác nhận trước khi sản xuất:

• Đường kính bên ngoài của ống và độ dày tường được chỉ định.
• Phân tích đường cong trung tâm.
• Chiều dài chân thẳng ở cả hai bên của đường cong.
• Chiều dài ống tổng thể và dung sai kích thước.
• Cần định hướng cong và tham chiếu bản vẽ.
• Các yêu cầu xử lý nhiệt và kiểm tra sau khi uốn cong, nếu có.

Đối với các dự án thay thế, cung cấp bản vẽ ống gốc hoặc thông số kỹ thuật mẫu có kích thước có thể giúp giảm các vấn đề về cài đặt trong quá trình lắp đặt.

Các yêu cầu kiểm tra nên được thỏa thuận trước khi xác nhận đơn đặt hàng. Tùy thuộc vào thông số kỹ thuật mua hàng và phạm vi cung cấp thực tế, tài liệu chất lượng có thể bao gồm:

• Chứng chỉ kiểm tra vật liệu (MTC).
• Các bản ghi thử nghiệm thành phần hóa học và tính chất cơ học.
• Thức cứng, phẳng hóa, bốc cháy hoặc các thử nghiệm khác theo yêu cầu của thông số kỹ thuật ống áp dụng.
• Kiểm tra kích thước đường kính ống, độ dày tường, bán kính uốn cong và chiều dài chân.
• Thử nghiệm thủy tĩnh hoặc thử nghiệm cụ thể khác, tùy theo trường hợp.
• Kiểm tra bổ sung hoặc nhân chứng của bên thứ ba khi đã thỏa thuận.

Điều trị nhiệt sau khi uốn cong, thử nghiệm không phá hủy, PMI và kiểm tra đặc biệt không nên được cho là được bao gồm trừ khi được yêu cầu và xác nhận rõ ràng.

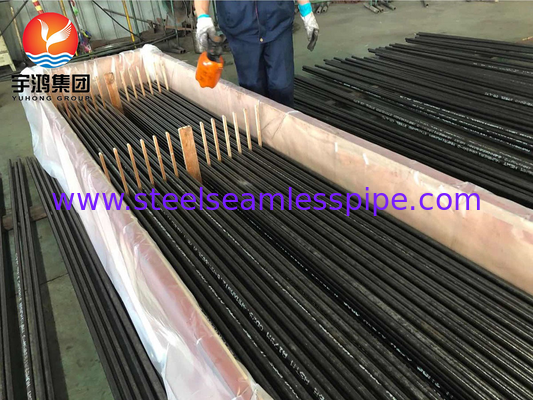

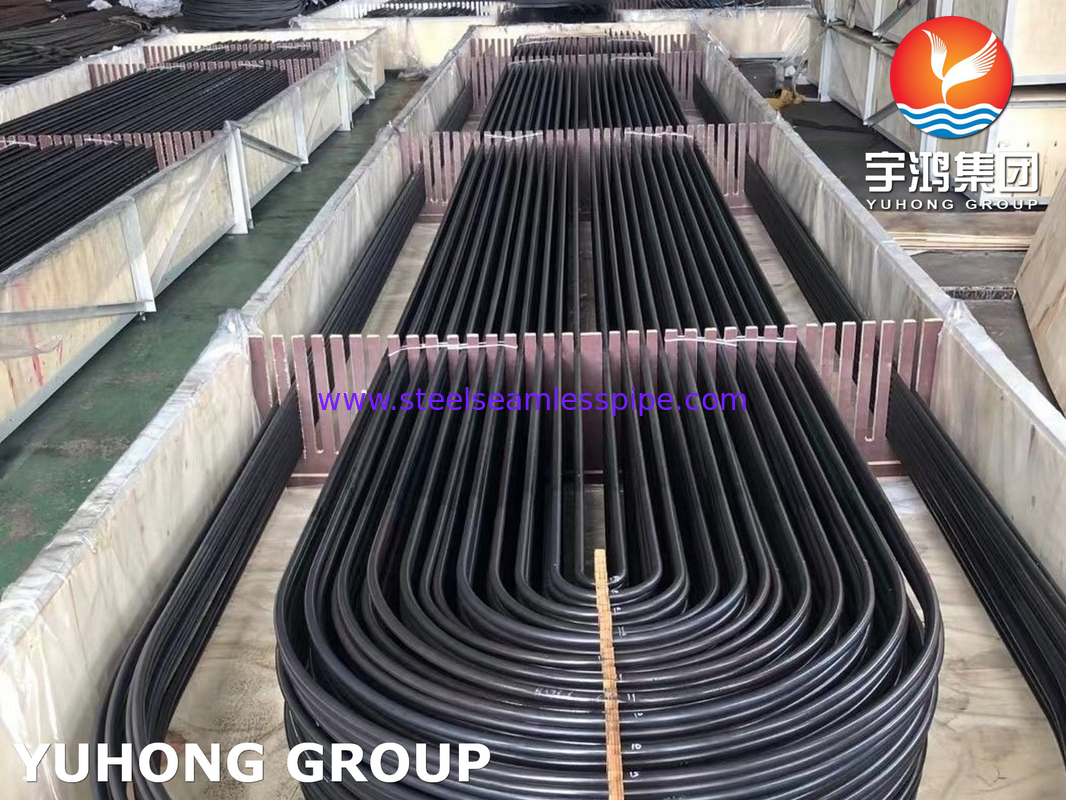

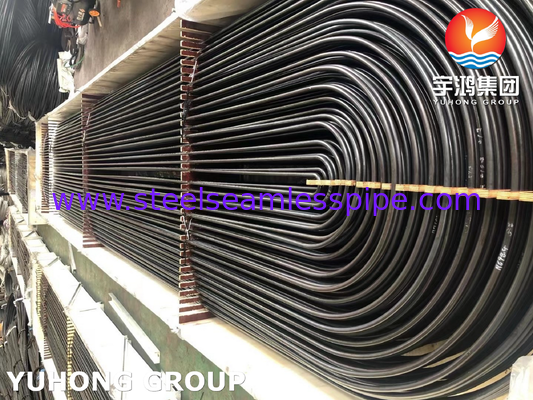

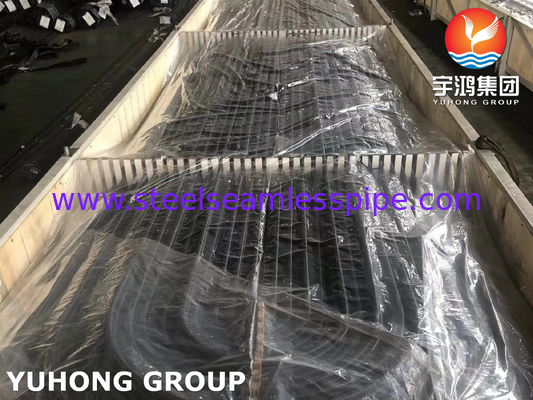

Các ống U-bend thường được đóng gói trong các vỏ gỗ phù hợp, khung thép hoặc bao bì xuất khẩu bảo vệ khác theo chiều dài ống, hình học uốn cong, số lượng đặt hàng và yêu cầu vận chuyển.Hỗ trợ nên được sắp xếp để giảm thiểu biến dạng, va chạm và thiệt hại bề mặt trong khi xử lý và vận chuyển.

Bao bì, nhận dạng ống, tài liệu xuất khẩu, cảng FOB và lịch giao hàng nên được xác nhận trong báo giá.

MOQ và thời gian thực hiện phụ thuộc vào kích thước ống, bán kính uốn cong, chiều dài chân, số lượng, yêu cầu sản xuất và phạm vi kiểm tra.

Đối với báo giá, xin vui lòng cung cấp:

• yêu cầu vật liệu ASTM A179/A179M.
• Chuỗi đường kính bên ngoài và độ dày tường.
• Khoảng bán kính u-bend và chiều dài chân thẳng.
• Số lượng và hình học ống cần thiết.
• Hình vẽ hoặc lịch trình ống, nếu có sẵn.
• Các yêu cầu xử lý nhiệt và kiểm tra.
• Địa điểm, Incoterms ưa thích và ngày giao hàng yêu cầu.

Yêu cầu trích dẫn:Gửi lịch trình ống hoặc bản vẽ của bạn để xác nhận tính khả thi kỹ thuật, giá cả, MOQ, thời gian thực hiện, tài liệu kiểm tra và sắp xếp vận chuyển.
