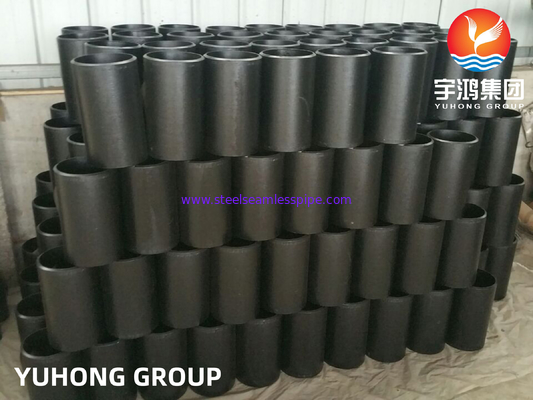

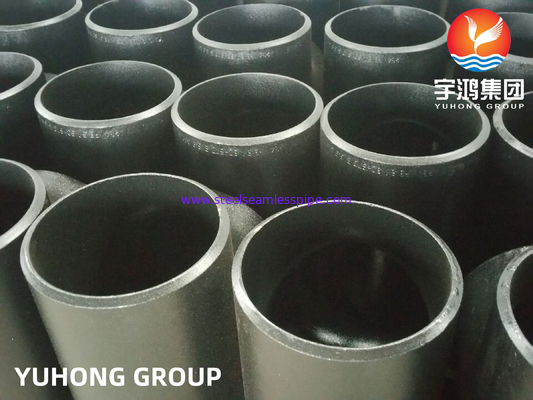

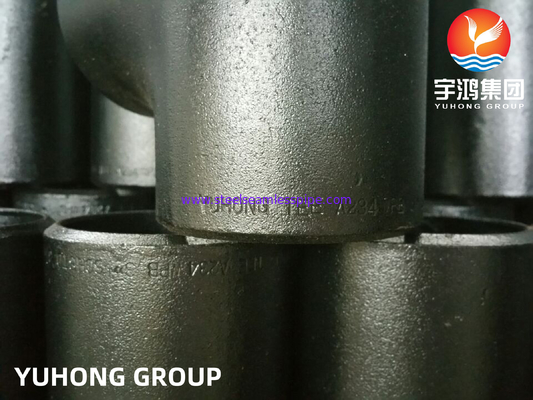

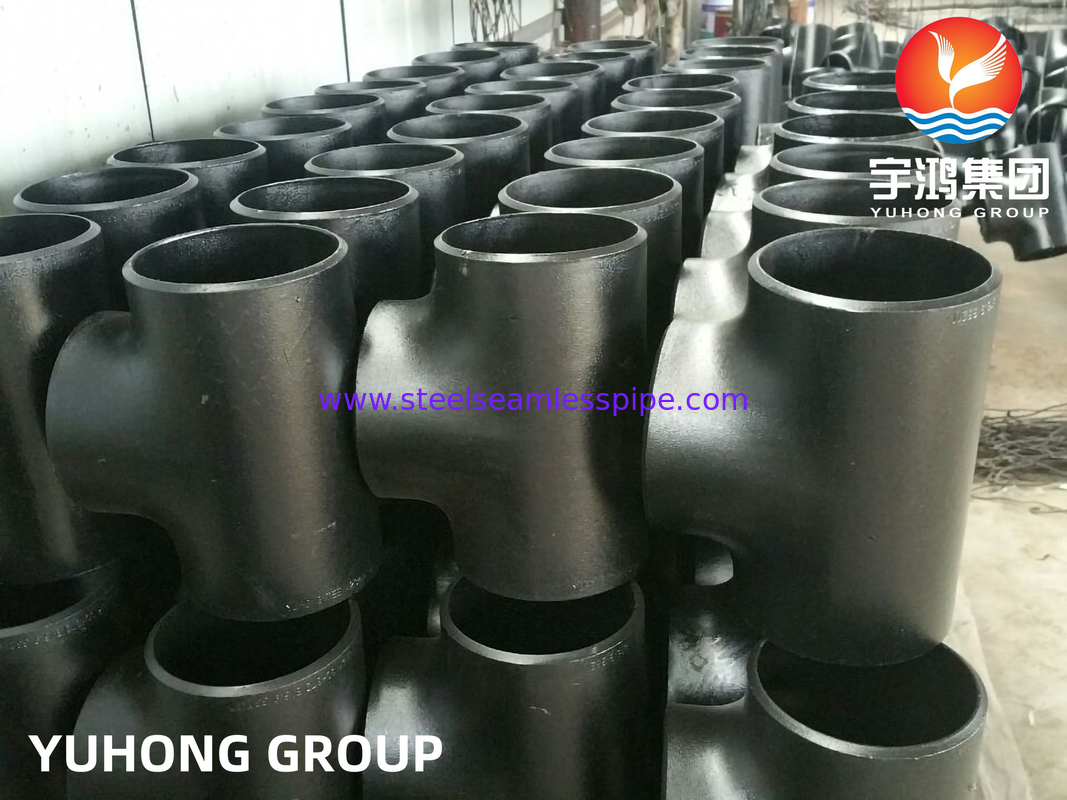

Lắp ống mông bằng thép carbon bằng thép ASTM A234 WPB

Tổng quan:

Tee bằng WPB là một phụ kiện chuyên dụng được sử dụng trong hệ thống ống nước và đường ống để tạo ra một điểm nối nơi ba ống gặp nhau. Tất cả ba cửa ra đều có kích thước bằng nhau, cho phép dòng chất lỏng hoặc khí ổn định qua các kết nối. Nó thường được làm từ các vật liệu như thép không gỉ, PVC hoặc các chất bền khác, tùy thuộc vào ứng dụng.

Thông thường, tee bằng WPB được thiết kế để đạt được cả hiệu quả và độ tin cậy, đảm bảo giảm áp suất tối thiểu trong khi vẫn duy trì độ kín. Nó có thể xử lý nhiều loại chất lỏng, bao gồm nước, dầu và khí đốt, khiến nó trở nên linh hoạt cho mục đích dân dụng, thương mại và công nghiệp.

Thiết kế thường có bề mặt bên trong nhẵn để giảm nhiễu loạn và ngăn chặn các khu vực ứ đọng, có thể dẫn đến ăn mòn hoặc các vấn đề khác. Nó có thể được cài đặt theo cấu hình ngang hoặc dọc, mang lại sự linh hoạt trong cách bố trí. Tee bằng nhau rất cần thiết để phân nhánh các phần của đường ống, điều hướng dòng chảy mà không có thay đổi đáng kể về áp suất hoặc vận tốc.

Các thông số kỹ thuật chính thường bao gồm các tùy chọn kích thước, xếp hạng áp suất và khả năng chịu nhiệt độ, đáp ứng các điều kiện môi trường khác nhau. Nhìn chung, tee bằng WPB đóng một vai trò quan trọng trong hệ thống phân phối chất lỏng, nâng cao hiệu quả vận hành đồng thời đảm bảo đáp ứng các tiêu chuẩn an toàn.

Đặc điểm kỹ thuật:

Thành phần hóa học:

Tính chất cơ học:

Kích thước:

Kích thước danh nghĩa		Đường kính ngoài tại góc xiên (mm)	Trung tâm đến cuối (mm)
DN	NPS	OD1X OD2	C	M
15	1/2	21.3	25	25
15 X 10	1/2 X 3/8	21,3 X 17,1		25
15X8	1/2X1/4	21,3 X 13,7		25
20	3/4	26,7	29	29
20X15	3/4 X 1/2	26,7 X 21,3		29
20 X 10	3/4 X 3/8	26,7 X 17,1		29
25	1	33,4	38	38
25X20	1 X 3/4	33,4 X 26,7		38
25 X 15	1 1/2	33,4 X 21,3		38
32	1 1/4	42,2	48	48
32X25	1 1/4X1	42,2 X 33,4		48
32X20	1 1/4 X 3/4	42,2 X 26,7		48
32X15	1 1/4 X 1/2	42,2 X 21,3		48
40	1 1/2	48,3	57	57
40 X 32	1 1/2 X 1 1/4	48,3 X 42,2		57
40 X 25	1 1/2 X 1	48,3 X 33,4		57
40 X 20	1 1/2 X 3/4	48,3 X 26,7		57
40 X 15	1 1/2 X 1/2	48,3 X 21,3		57
50	2	60,3	64	64
50 X 40	2 X 1 1/2	60,3 X 48,3		60
50 X 32	2 X 1 1/4	60,3 X 42,2		57
50 X 25	2X1	60,3 X 33,4		51
50 X 20	2 X 3/4	60,3 X 26,7		44
65	2 1/2	73	76	76
65 X 50	2 1/2 X 2	73,0 X 60,3		70
65X40	2 1/2 X 1 1/2	73,0 X 48,3		67
65 X 32	2 1/2 X 1 1/4	73,0 X 42,2		64
65 X 25	2 1/2 X 1	73,0 X 33,4		57
80	3	88,9	86	86
80 X 65	3 X 2 1/2	88,9 X 73,0		83
80 X 50	3x2	88,9 X 60,3		76
80X40	3 X 1 1/2	88,9 X 48,3		73
80 X 32	3 X 1 1/4	88,9 X 42,2		70
90	3 1/2	101,6	95	95
90X80	3 1/2 X 3	101,6 X 88,9		92
90X65	3 1/2 X 2 1/2	101,6 X 73,0		89
90X50	3 1/2 X 2	101,6 X 60,3		83
90X40	3 1/2 X 1 1/2	101,6 X 48,3		79
100	4	114,3	105	105
100 X 90	4 X 3 1/2	114,3 X 101,6		102
100 X 80	4x3	114,3 X 88,9		98
100 X 65	4 X 2 1/2	114,3 X 73,0		95
100 X 50	4x2	114,3 X 60,3		89
100 X 40	4 X 1 1/2	114,3 X 48,3		86
125	5	141,3	124	124
125 X 100	5x4	141,3 X 114,3		117
125 X 90	5 X 3 1/2	141,3 X 101,6		114
125 X 80	5X3	141,3 X 88,9		111
125 X 65	5 X 2 1/2	141,3 X 73,0		108
125 X 50	5X2	141,3 X 60,3		105
150	6	168,3	143	143
150 X 125	6x5	168,3 X 141,3		137
150 X 100	6x4	168,3 X 114,3		130
150 X 90	6 X 3 1/2	168,3 X 101,6		127
150 X 80	6x3	168,3 X 88,9		124
150 X 65	6 X 2 1/2	168,3 X 73,0		121
200	8	219.1	178	178
200 X 150	8x6	219,1 X 168,3		168
200 X 125	8x5	219,1 X 141,3		162
200 X 100	8x4	219,1 X 114,3		156
200 X 90	8 X 3 1/2	219,1 X 101,6		152
250	10	273	216	216
250 X 200	10X8	273,0 X 219,1		203
250 X 150	10X6	273,0 X 168,3		194
250 X 125	10X5	273,0 X 141,3		191
250 X 100	10X4	273,0 X 114,3		184
300	12	323,8	254	254
300 X 250	12 X 10	323,8 X 273,0		241
300 X 200	12X8	323,8 X 219,1		229
300 X 150	12X6	323,8 X 168,3		219
300 X 125	12X5	323,8 X 141,3		216
350	14	355,6	279	279
350X300	14X12	355,6 X 323,8		270
350X250	14X10	355,6 X 273,0		257
350X200	14X8	355,6 X 219,1		248
350X150	14X6	355,6 X 168,3		238
400	16	406.4	305	305
400X350	16X14	406,4 X 355,6		305
400 X 300	16X12	406,4 X 323,8		295
400 X 250	16X10	406,4 X 273,0		283
400 X 200	16X8	406,4 X 219,1		273
400 X 150	16X6	406,4 X 168,3		264
450	18	457	343	343
450X400	18X16	457,0 X 406,4		330
450X350	18X14	457,0 X 355,6		330
450 X 300	18X12	457,0 X 323,8		321
450 X 250	18X10	457,0 X 273,0		308
450 X 200	18X8	457,0 X 219,1		298
500	20	508	381	381
500X450	20X18	508,0 X 457,0		368
500X400	20X16	508,0 X 406,4		356
500X350	20X14	508,0 X 355,6		356
500X300	20X12	508,0 X 323,8		346
500 X 250	20 X 10	508,0 X 273,0		333
500X200	20X8	508,0 X 219,1		324
550	22	559	419	419
550X500	22X20	559,0 X 508,0		406
550X450	22X18	559,0 X 457,0		394
550X400	22X16	559,0 X 406,4		381
550X350	22X14	559,0 X 355,6		381
550X300	22X12	559,0 X 323,8		371
550X250	22X10	559,0 X 273,0		359
600	24	610	432	432
600X550	24X22	610.0 X 559.0		432
600X500	24X20	610.0X508.0		432
600X450	24X18	610.0X457.0		419
600X400	24X16	610.0X406.4		406
600X350	24X14	610,0 X 355,6		406
600X300	24X12	610,0 X 323,8		397
600X250	24X10	610.0X273.0		384
650	26	660	495	495
650X600	26X24	660.0X610.0		483
650X550	26X22	660,0 X 559,0		470
650X500	26X20	660.0X508.0		457
650X450	26X18	660.0X457.0		444
650X400	26X16	660.0X406.4		432
650X350	26X14	660,0 X 355,6		432
650X300	26X12	660,0 X 323,8		422
700	28	711	521	521
700X650	28X26	711.0X660.0		521
700X600	28X24	711.0X610.0		508
700X550	28X22	711.0 X 559.0		495
700X500	28X20	711.0X508.0		483
700X450	28X18	711.0 X 457.0		470
700X400	28X16	711.0X406.4		457
700X350	28X14	711,0 X 355,6		457
700X300	28X12	711,0 X 323,8		448
750	30	762	559	559
750X700	30X28	762.0X711.0		546
750X650	30X26	762.0X660.0		546
750X600	30X24	762.0X610.0		533
750X550	30X22	762.0 X 559.0		521
750 X 500	30X20	762.0X508.0		508
750X450	30X18	762.0 X 457.0		495
750X400	30X16	762.0X406.4		483
750X350	30X14	762,0 X 355,6		483
750X300	30X12	762,0 X 323,8		473
750X250	30 X 10	762.0X273.0		460
800	32	813	597	597
800X750	32X30	813.0X762.0		584
800 X 700	32X28	813.0X711.0		572
800X650	32X26	813.0X660.0		572
800 X 600	32X24	813.0X610.0		559
800X550	32X22	813.0 X 559.0		546
800 X 500	32X20	813.0 X 508.0		533
800X450	32X18	813.0 X 457.0		521
800X400	32X16	813.0X406.4		508
800X350	32X14	813,0 X 355,6		508
850	34	864	635	635
850X800	34 X 32	864.0X813.0		622
850X750	34X30	864.0X762.0		610
850X700	34X28	864.0X711.0		597
850X650	34X26	864.0X660.0		597
850X600	34X24	864.0X610.0		584
850X550	34X22	864.0 X 559.0		572
850X500	34X20	864.0X508.0		559
850X450	34X18	864.0 X 457.0		546
850X400	34X16	864.0X406.4		533
900	36	914	673	673
900X850	36X34	914.0X864.0		660
900X800	36X32	914.0 X 813.0		648
900X750	36X30	914.0X762.0		635
900X700	36X28	914.0X711.0		622
900X650	36X26	914.0X660.0		622
900X600	36X24	914.0X610.0		610
900X550	36X22	914.0 X 559.0		597
900X500	36X20	914.0X508.0		584
900X450	36X18	914.0 X 457.0		572
900X400	36X16	914.0X406.4		559
950	38	965	711	711
950X900	38X36	965.0X914.0		711
950X850	38X34	965.0X864.0		698
950X800	38X32	965.0X813.0		686
950X750	38X30	965.0X762.0		673
950X700	38X28	965.0X711.0		648
950X650	38X26	965.0X660.0		648
950X600	38X24	965.0X610.0		635
950X550	38X22	965,0 X 559,0		622
950X500	38X20	965,0 X 508,0		610
950X450	38X18	965,0 X 457,0		597
1000	40	1016	749	749
1000X950	40 X 38	1016.0X965.0		749
1000X900	40 X 36	1016.0X914.0		737
1000X850	40 X 34	1016.0X864.0		724
1000X800	40 X 32	1016.0X813.0		711
1000X750	40 X 30	1016.0X762.0		698
1000X700	40 X 28	1016.0X711.0		673
1000X650	40 X 26	1016.0X660.0		673
1000X600	40 X 24	1016.0X610.0		660
1000X550	40 X 22	1016.0X559.0		648
1000X500	40 X 20	1016.0X508.0		635
1000X450	40X18	1016.0X457.0		622
1050	42	1067	762	711
1050X1000	42 X 40	1067.0X1016.0		711
1050X950	42X38	1067.0X965.0		711
1050X900	42 X 36	1067.0X914.0		711
1050X850	42 X 34	1067.0X864.0		711
1050X800	42 X 32	1067.0X813.0		711
1050X750	42 X 30	1067.0X762.0		711
1050X700	42X28	1067.0X711.0		698
1050X650	42X26	1067.0X660.0		698
1050X600	42X24	1067.0X610.0		660
1050X550	42 X 22	1067.0 X 559.0		660
1050X500	42X20	1067.0X508.0		660
1050X450	42X18	1067.0X457.0		648
1050X400	42X16	1067.0X406.4		635
1100	44	1118	813	762
1100X1050	44 X 42	1118.0X1067.0		762
1100X1000	44X40	1118.0X1016.0		749
1100X950	44X38	1118.0X965.0		737
1100X900	44 X 36	1118.0X914.0		724
1100X850	44 X 34	1118.0X864.0		724
1100X800	44 X 32	1118.0X813.0		711
1100X750	44X30	1118.0X762.0		711
1100X700	44X28	1118.0X711.0		698
1100X650	44 X 26	1118.0X660.0		698
1100X600	44 X 24	1118.0X610.0		698
1100X550	44 X 22	1118.0X559.0		686
1100X500	44X20	1118.0X508.0		686
1150	46	1168	851	800
1150X1100	46X44	1168.0X1118.0		800
1150X1050	46 X 42	1168.0X1067.0		787
1150X1000	46X40	1168.0X1016.0		775
1150X950	46X38	1168.0X965.0		762
1150X900	46X36	1168.0X914.0		762
1150X850	46 X 34	1168.0X864.0		749
1150X800	46 X 32	1168.0X813.0		749
1150X750	46X30	1168.0X762.0		737
1150X700	46X28	1168.0X711.0		737
1150X650	46 X 26	1168.0X660.0		737
1150X600	46X24	1168.0X610.0		724
1150X550	46X22	1168.0X559.0		724
1200	48	1219	889	838
1200X1150	48X46	1219.0X1168.0		838
1200X1100	48X44	1219.0X1118.0		838
1200X1050	48 X 42	1219.0X1067.0		813
1200X1000	48X40	1219.0X1016.0		813
1200X950	48 X 38	1219.0X965.0		813
1200X900	48 X 36	1219.0X914.0		787
1200X850	48 X 34	1219.0X864.0		787
1200X800	48 X 32	1219.0X813.0		787
1200X750	48X30	1219.0X762.0		762
1200X700	48 X 28	1219.0X711.0		762
1200X650	48 X 26	1219.0X660.0		762
1200X600	48X24	1219.0X610.0		737
1200X550	48 X 22	1219.0X559.0		737
Ghi chú 1) Ngoài các tiêu chuẩn nêu trên, các tiêu chuẩn GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253, v.v. cũng được áp dụng. 2) Đối với các tee thẳng và chéo với DN 650(NPS 26) và các tee và chéo giảm với DN 350(NPS 14), nên sử dụng kích thước đầu ra (có nghĩa là có thể áp dụng các kích thước khác). 3) Đối với các tee và thánh giá có kích thước lớn hơn kích thước nêu trong bảng trên, chúng sẽ được cung cấp theo kích thước đã được người mua và nhà sản xuất thỏa thuận hoặc theo kích thước của nhà sản xuất.

Ứng dụng:

1.Hệ thống ống nước: Các ống thép carbon WPB thường được sử dụng trong hệ thống ống nước để phân phối dòng nước hoặc khí đến nhiều thiết bị cố định hoặc nhánh. Chúng được sử dụng để tạo các điểm nối giữa đường ống chính và đường nhánh.

2. Ngành công nghiệp dầu khí: Tee thép carbon WPB được sử dụng rộng rãi trong ngành dầu khí để vận chuyển dầu, khí đốt và các chất lỏng khác. Chúng đóng một vai trò quan trọng trong hệ thống đường ống, cho phép phân nhánh đường ống và chuyển hướng dòng chảy.

3.Nhà máy xử lý hóa học: Trong các nhà máy xử lý hóa chất, ống thép carbon WPB được sử dụng để phân phối hóa chất hoặc chất lỏng đến các đơn vị xử lý hoặc lò phản ứng khác nhau. Chúng cung cấp một phương tiện đáng tin cậy và hiệu quả để kết nối các đường ống và đảm bảo kiểm soát dòng chảy thích hợp.

4. Hệ thống HVAC: Hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC) thường kết hợp các ống thép cacbon WPB để tạo điều kiện phân phối không khí hoặc dòng chất làm lạnh trong tòa nhà. Tee được sử dụng để tạo kết nối nhánh cho các vùng hoặc khu vực khác nhau.

5. Nhà máy phát điện: Các nhà máy điện, bao gồm nhà máy nhiệt điện và nhà máy điện hạt nhân, sử dụng các ống thép cacbon WPB trong hệ thống đường ống của họ. Chúng giúp phân phối hơi nước, nước hoặc các chất lỏng khác cần thiết cho quá trình phát điện.
