| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| Số mô hình: | Tấm ống hợp kim đồng ASTM B171 |
| Số lượng đặt hàng tối thiểu: | 1pc |
|---|---|
| chi tiết đóng gói: | Vỏ gỗ Ply / Pallet |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L / C, T / T |
| Product Name: | Tubesheet | Standard: | ASTM B171, ASME SB171 |
|---|---|---|---|
| Material: | UNS C46400 | NDT: | 100% PT, UT, PMI |
| Size: | can custom, as per drawing | Process: | Forging, Drilling, Machining |
| Application: | Tubular Heat Exchanger, Boiler, Pressure Vessel, Steam Turbine, Large Central Air Conditioning, etc. | ||
| Làm nổi bật: | Bảng đồng rèn,bảng hợp kim niken,bảng hình trụ |
||

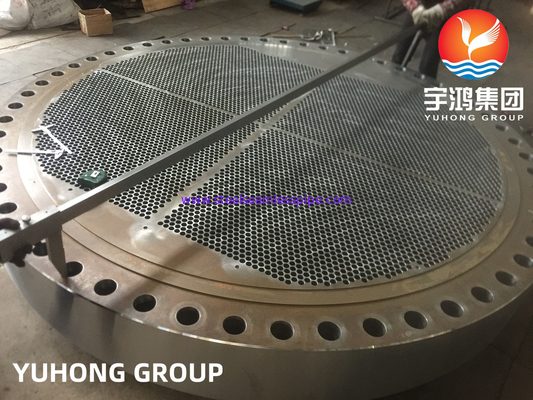

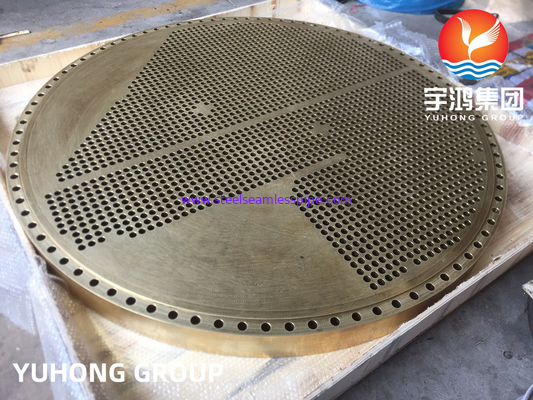

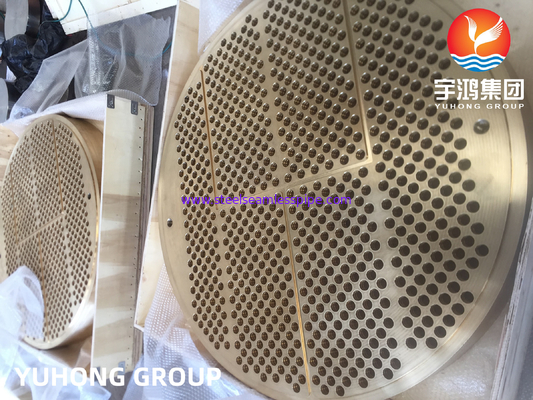

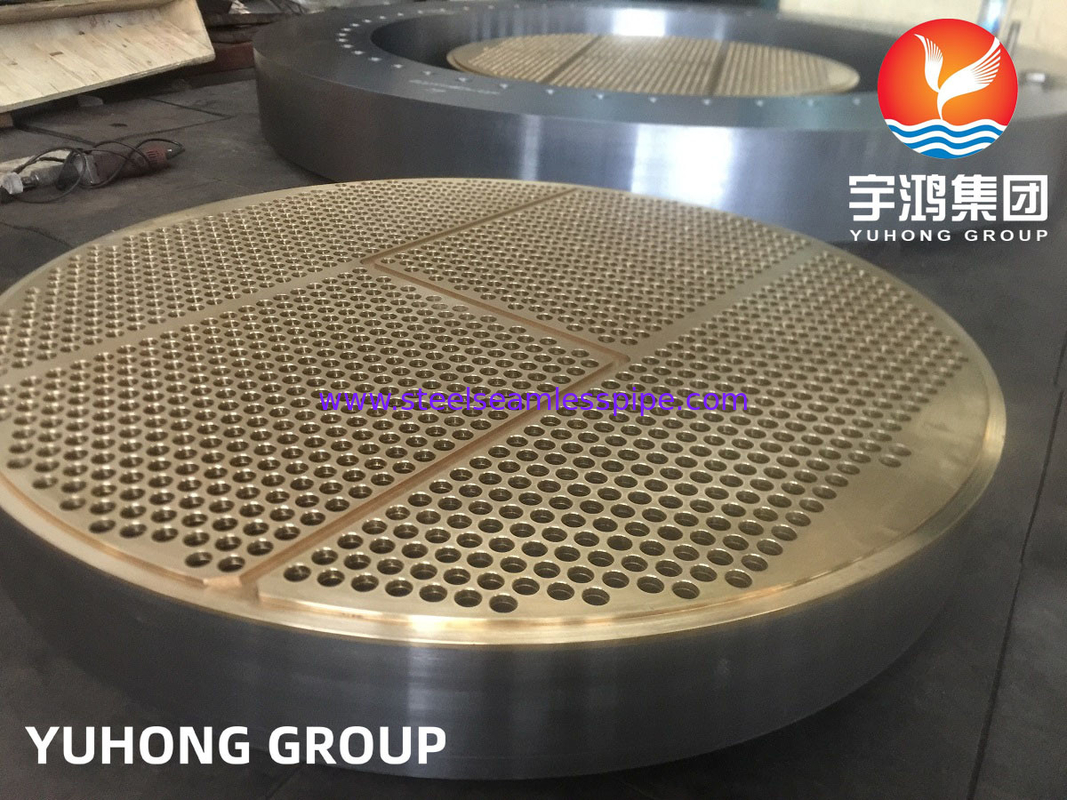

Tấm đục ống hợp kim đồng ASTM B171 UNS C46400 cho Bình chịu áp lực và Ứng dụng bộ trao đổi nhiệt
ASTM B171/B171M là thông số kỹ thuật cho Tấm và Tấm hợp kim đồng cho Bình chịu áp lực, Bộ ngưng tụ và bộ trao đổi nhiệt. Ở đây, tấm đục ống còn được gọi là tấm ống, là một trong những thành phần chính của bộ trao đổi nhiệt dạng vỏ và ống. Các lỗ được khoan trong tấm ống để chứa một loạt các ống bên trong một bình chịu áp lực hình ống kín. Nó được sử dụng rộng rãi trong các sản phẩm trao đổi nhiệt trong lĩnh vực đóng tàu, năng lượng hạt nhân, hóa dầu và công nghiệp quân sự.
Các đặc điểm chính:
Các vật liệu khác
|
Loại vật liệu |
Yêu cầu kỹ thuật |
|
Thép không gỉ song công |
ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61 |
|
Thép không gỉ |
ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347 |
|
Thép carbon |
ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2 |
|
Thép hợp kim |
ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
|
Kim loại màu |
|
|
Titan |
ASTM/ASME SB381, Gr.1, Gr.2, Gr.5, Gr.7, Gr.12, Gr.16 |
|
Đồng niken |
ASTM/ASME SB151, UNS 70600(Cu-Ni 90/10), 71500(Cu-Ni 70/30) |
|
Đồng thau, Đồng thau Al |
ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
|
Hợp kim niken |
ASTM/ASME SB169,SB171, SB564, UNS 2200, UNS 4400, UNS 8825 |
|
Hợp kim 20 |
ASTM/ASME SB472 UNS 8020 |
|
Hastelloy |
ASTM/ASME SB564, UNS10276 ( C 276 ) |
|
Vật liệu bọc |
ASTM/ASME SB898, SB263, SB264 hoặc gần hơn |
|
Titan- Thép, Niken-Thép, Titan- Đồng, |
Quy trình sản xuất
phôi thỏi & thanh tròn-- phân tích thành phần hóa học---cắt bằng cưa vòng---rèn---xử lý nhiệt---kiểm tra--dự trữ phôi chưa gia công---máy tiện----khoan lỗ sâu---kiểm tra---đánh dấu---đóng gói bằng hộp gỗ dán
Tấm đục ốngkhông được cao quý hơn các ống vì điều này có thể gây ra ảnh hưởng galvanic đến tốc độ ăn mòn của các đầu ống. Do đó, tấm đục ống 90-10 Cu-Ni có thể được sử dụng với ống 90-10 Cu-Ni. Ngoài ra, đồng thau Hải quân, kim loại Muntz và đồng nhôm hơi anốt so với ống 90-10 Cu-Ni và do đó tương thích. Ống 70-30 nên có tấm đục ống 90-10 hoặc 70-30. Đối với các tấm ống bọc, các mối nối ống với tấm ống được hàn là được ưu tiên.
Có nhiều thiết kế mối nối hàn ống/tấm ống (T/TS) khác nhau được sử dụng trong ngành và mỗi thiết kế có những ưu điểm và nhược điểm riêng. Các mối nối phổ biến hơn là ống phẳng, ống lõm, tấm ống được cắt gọt, vòng phụ và mối hàn góc mặt bên khi mối hàn được thực hiện trên mặt tấm ống.
Ứng dụng
Tấm ống được sử dụng rộng rãi trong bộ trao đổi nhiệt dạng ống, nồi hơi, bình chịu áp lực, tuabin hơi nước, máy điều hòa không khí trung tâm lớn, bộ ngưng tụ, thiết bị bay hơi và các sản phẩm khác. Vật liệu kim loại làm cho nó không chỉ cứng mà còn có hiệu suất dẫn nhiệt tuyệt vời. Độ chính xác của việc gia công tấm ống, đặc biệt là dung sai của khoảng cách và đường kính lỗ, độ vuông góc và độ hoàn thiện ảnh hưởng lớn đến việc lắp ráp và hiệu suất của thiết bị được liệt kê ở trên.
