Vòng đồng niken ASME SB171 C70600 dày cho kết nối ống và vỏ bộ trao đổi nhiệt lớn với OD 1464mm x ID 1277mm x 132mm

Yuhong Group Co., Ltd cung cấp một loạt các thiết bị nhiệt và các bộ phận chính xác, bao gồmMáy trao đổi nhiệt vỏ và ống (kế hoạch trao đổi nhiệt TEMA), bình áp suất, máy làm mát không khí, ống vây, ống lò, ống trao đổi nhiệt (đường ống liền mạch thép không gỉ, ống hợp kim niken,ống đồng hợp kim), tấm ống trao đổi nhiệt, và gói ống trao đổi nhiệtChúng tôi cũng sản xuất tùy chỉnh nhẫn và đúc nặng, chẳng hạnNhẫn ASME SB171 C70600được mô tả ở đây.

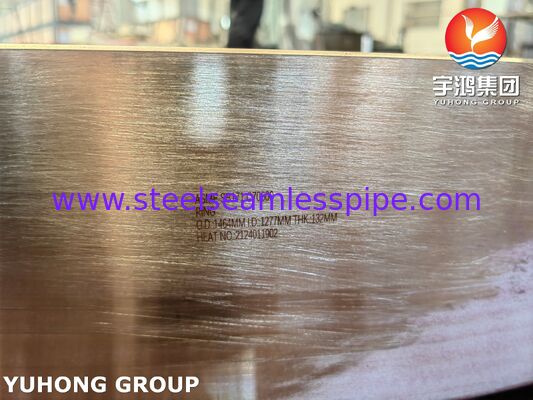

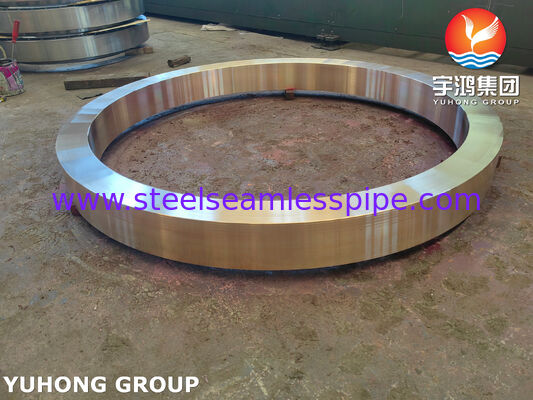

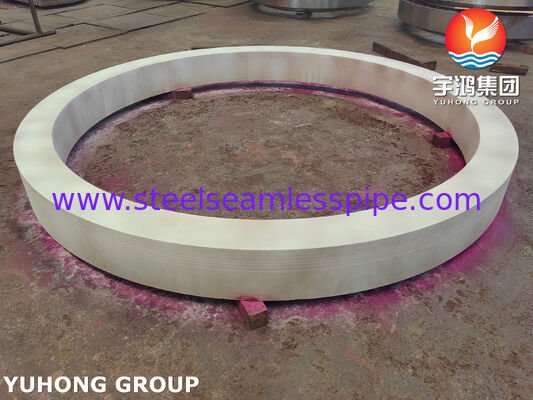

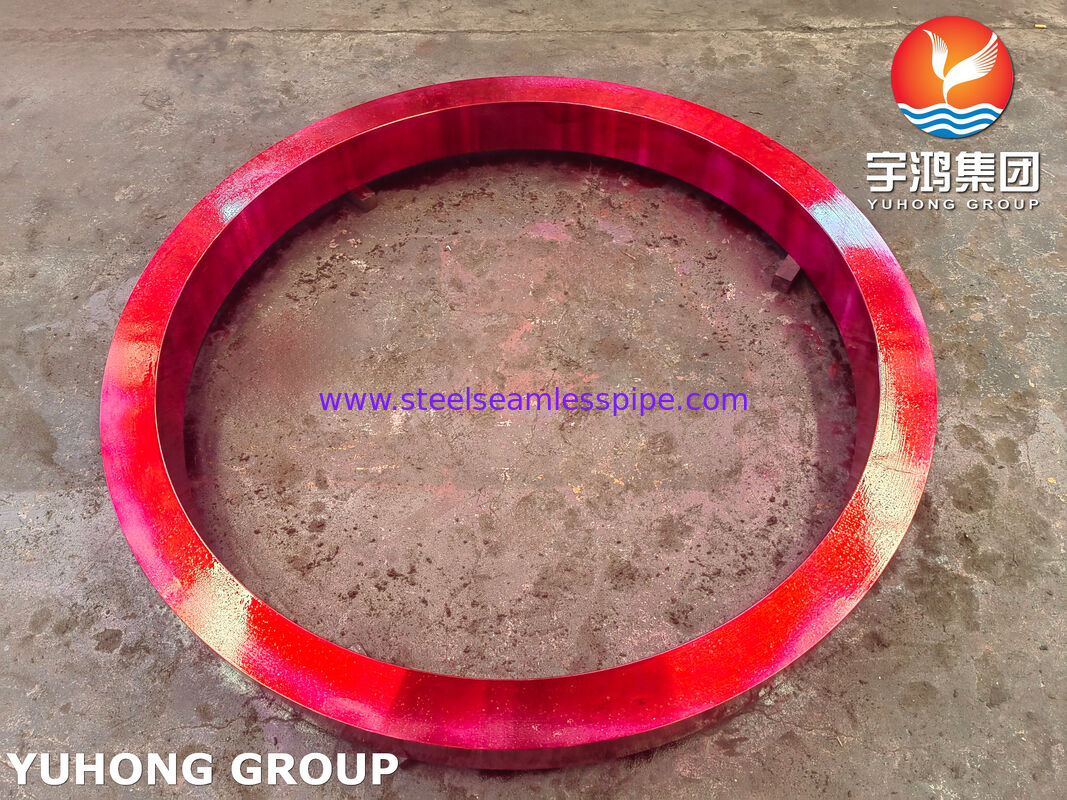

Cái này.Nhẫn ASME SB171 C70600là mộtđúc vòng tròn hạng nặngvới kích thướcOD 1464mm × ID 1277mm × độ dày 132mmNó được thiết kế để sử dụng như mộtVòng ống tích hợp,Vòng chuyển đổi từ vỏ thành ống, hoặcNhẫn củng cốtrong các bộ trao đổi nhiệt lớn được làm mát bằng nước biển, tụ điện và máy làm mát nền tảng ngoài khơi.

Sản xuất từ:Hợp kim đồng 90/10 đồng-nickel (C70600), vòng này cung cấp khả năng chống ăn mòn nước biển, xói mòn và nhiễm bẩn sinh học đặc biệt trong khi cung cấp sức mạnh cơ học cần thiết cho các ứng dụng áp suất cao và đường kính lớn.

• OD 1464mm / ID 1277mm- Phù hợp với đường kính vỏ lớn (ví dụ, 50-60 inch danh nghĩa)
• Độ dày 132mm- Cung cấp độ cứng cấu trúc cho hỗ trợ ống lá hoặc như là một vòng độc lập dưới tải trọng buốt cao
• Vật liệu C70600- Hiệu suất đã được chứng minh trong các dịch vụ nước biển và nước mặn

• Xây dựng rèn hoặc cuộn:Đối với một chiếc nhẫn dày này (132mm), chúng tôi thường bắt đầu từBảng rèn hoặc cánhoặc mộtđúc rỗngđể đảm bảo cấu trúc ngũ cốc đồng nhất và không có lỗ chân lông.
• Máy gia công chính xác:ID, OD và độ dày được gia công theo độ khoan dung chặt chẽ.
• Kiểm tra vật liệu:100% PMI (định dạng vật liệu tích cực) và thử nghiệm cơ khí theo các yêu cầu của ASME SB171.
• Bảo vệ chống ăn mòn:Hợp kim C70600 tự nhiên chống ăn mòn bằng nước biển; không cần lớp phủ bổ sung.

Với OD lớn và độ dày đáng kể, vòng này là lý tưởng cho:

• Vòng ống tích hợp:Là một tấm ống một mảnh cho một máy làm mát nước biển lớn, loại bỏ các khớp hàn và giảm nguy cơ ăn mòn galvanic.
• Vòng chuyển đổi từ vỏ thành ống:Khi kết nối một vỏ thép cacbon với một tấm ống đồng-nickel, vòng này có thể được phủ hoặc hàn để quản lý sự mở rộng nhiệt khác biệt và ngăn ngừa ăn mòn bimetallic.
• Nhẫn củng cố cho tấm ống mỏng:Nếu một tấm ống mỏng đòi hỏi độ cứng bổ sung xung quanh khu vực chỗ ngồi vỏ, vòng đeo nặng này phục vụ như một hỗ trợ hỗ trợ.
• Ứng dụng áp suất cao:Độ dày 132mm cung cấp độ bền đầy đủ cho các miếng kẹp chốt trong máy trao đổi nhiệt áp suất cao (ví dụ: máy sưởi nước).

Trong các máy trao đổi nhiệt ống và ống có đường kính lớn (chứng nhận ống > 1000mm), tấm ống và vòng kết nối phải đối mặt với những thách thức độc đáo:

• Đào thép vs. Lọc tấm:Đối với độ dày trên 100mm,Nhẫn rèncung cấp các tính chất cơ học và khả năng kiểm tra siêu âm vượt trội so với các tấm cán hàn.
• Không phù hợp với sự mở rộng nhiệt:Khi một vòng đồng niken (C70600) được kết hợp với một vỏ thép carbon, sự khác biệt trong hệ số mở rộng nhiệt phải được phù hợp với mộtkhớp chuyển tiếphoặcthiết kế linh hoạt.
• Đổ lỗ ống cho các vòng ống:Nếu vòng tròn phục vụ như tấm ống, mô hình khoan và hồ sơ rãnh phải được gia công chính xác theo tiêu chuẩn TEMA.
• Phí ăn mòn:Ngay cả với khả năng chống ăn mòn tuyệt vời của C70600, mộtGiới hạn ăn mòn tối thiểu 1,5-3mmđược khuyến cáo cho dịch vụ nước biển lâu dài (20+ năm).

• Chúng tôi sản xuất những chiếc nhẫn nặngchỉ dựa vào bản vẽ của anh.- ID, OD, độ dày, trục, lỗ bó, và chi tiết rãnh.
• Có sẵn vớiNDE đầy đủ: UT (kiểm tra siêu âm) cho các khiếm khuyết bên trong, PT (kiểm tra thâm nhập) cho các vết nứt bề mặt.
• Có thể cung cấp như là một phần của mộtGói ống trao đổi nhiệthoặcBộ sợi ống.
• Thời gian giao hàng ngắn cho những chiếc nhẫn giả từ các đối tác giả mạo được phê duyệt của chúng tôi.
