| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | PED 2014/68/EU, ASME, Third-Party Inspection |
| Số mô hình: | Cút A403 WP347H-S |
| Số lượng đặt hàng tối thiểu: | 1pc |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ dán, thùng gỗ hoặc bó hàng xuất khẩu |
| Thời gian giao hàng: | Phụ thuộc vào số lượng |
| Điều khoản thanh toán: | T/T, L/C trả ngay |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |
| Lớp xây dựng: | WP347H-S liền mạch | Tham chiếu thứ nguyên: | ASME B16.9 |
|---|---|---|---|
| Yếu tố ổn định: | Niobi / Columbi | Cấu hình khuỷu tay: | Bán kính dài 90° |
| Lộ trình hình thành: | Tạo hình rèn / có kiểm soát | Chỉ định vật chất: | WP347H / UNS S34709 |
| Kiểu kết nối: | hàn đối đầu | Xử lý nhiệt: | Giải pháp xử lý nhiệt |
| Làm nổi bật: | Cút thép không gỉ 90 độ,Khớp nối ống hàn ở mông khuỷu tay,cút thép không gỉ mạ kẽm |
||

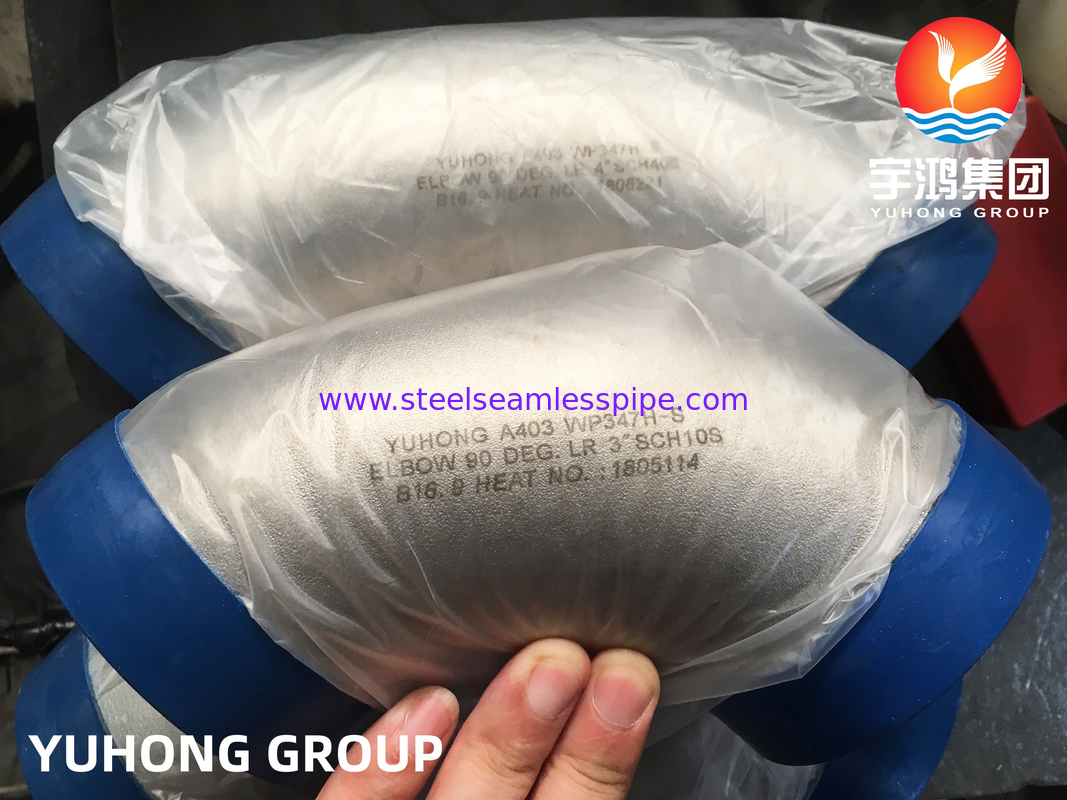

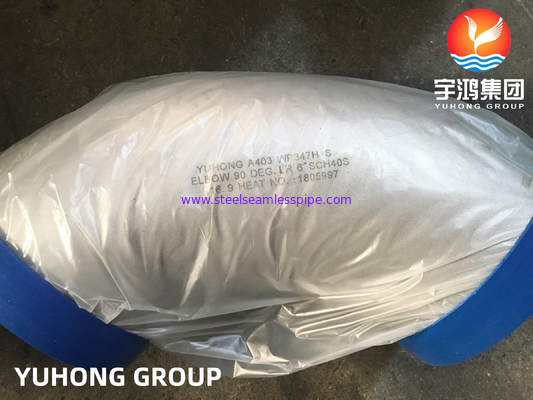

ASTM A403 WP347H-S 90° Cút bán kính dài | Phụ kiện hàn đối đầu liền mạch UNS S34709
Cái ASTM A403 WP347H-S 90° Cút bán kính dài là một phụ kiện hàn đối đầu bằng thép không gỉ austenit rèn được sản xuất từ UNS S34709 / Loại 347H.
Cái WP347H-S chỉ định một phụ kiện loại WP được sản xuất ở lớp liền mạch. Điều này làm cho sản phẩm đặc biệt phù hợp với các hệ thống đường ống nơi đặc điểm kỹ thuật của phụ kiện, lớp cấu tạo và tiêu chuẩn kích thước cần được xác định rõ ràng. ASTM A403 bao gồm các phụ kiện thép không gỉ austenit rèn cho các ứng dụng đường ống áp lực.
Cấu hình bán kính dài 90° thay đổi hướng đường ống trong khi duy trì bán kính tâm lớn hơn cút bán kính ngắn. Phụ kiện có thể được cung cấp theo ASME B16.9 yêu cầu kích thước hoặc đặc điểm kỹ thuật theo dự án.
| Mục | Đặc điểm kỹ thuật |
|---|---|
| Tên sản phẩm | Cút bán kính dài 90° WP347H-S |
| Mác vật liệu | ASTM A403 WP347H |
| UNS | S34709 |
| Loại thép không gỉ | Thép không gỉ Austenit 347H |
| Lớp cấu tạo | S -- Liền mạch |
| Loại phụ kiện | Cút bán kính dài 90° |
| Kết nối | Hàn đối đầu |
| Tiêu chuẩn kích thước | ASME B16.9 |
| Sản xuất | Rèn / Định hình |
| Xử lý nhiệt | Xử lý nhiệt dung dịch |
| Kích thước danh nghĩa | Theo ASME B16.9 / Đặc điểm kỹ thuật dự án |
| Độ dày thành | SCH 5S-XXS / Tùy chỉnh |
| Bán kính tâm | Bán kính dài |
| Chuẩn bị đầu | Vát mép / Hàn đối đầu |

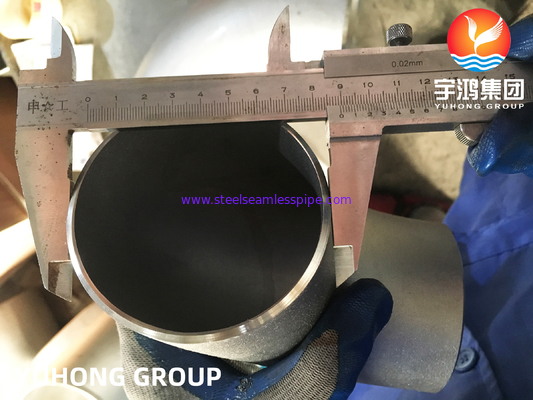

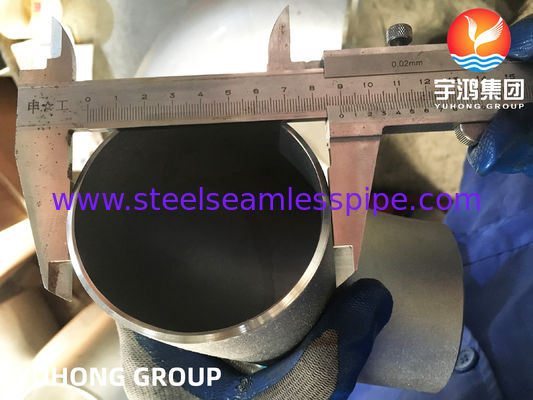

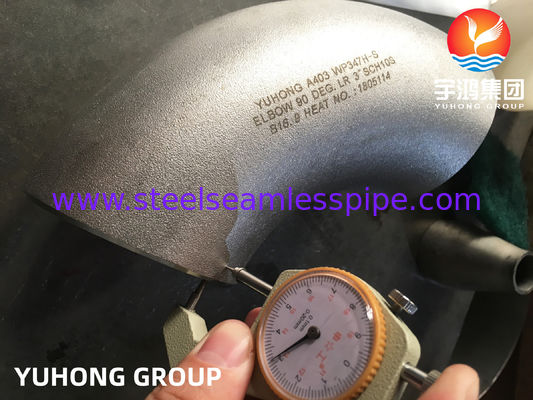

| Kiểm tra | Kiểm tra kích thước, trực quan & không phá hủy |
| Chứng nhận | EN 10204 3.1 / 3.2 |
WP347H là một phiên bản hàm lượng carbon cao của thép không gỉ austenit ổn định 347. Thành phần hóa học của nó được thiết kế cho các ứng dụng mà dịch vụ ở nhiệt độ cao và khả năng chống lại các vấn đề liên quan đến quá trình nhạy cảm là những yếu tố quan trọng.
Hệ thống 347 ổn định sử dụng niobi (columbi) thay vì titan làm nguyên tố ổn định. Sự khác biệt này làm cho WP347H khác với các mác như TP321H.
Đối với các dự án liên quan đến đường ống ở nhiệt độ cao, nhiệt độ vận hành thực tế, áp suất, quy trình hàn và mã thiết kế áp dụng nên được đánh giá khi lựa chọn giữa 347H, 321H và các mác austenit khác.
Cút bán kính dài tạo ra sự thay đổi hướng dòng chảy 90 độ với bán kính tâm thường liên quan đến cấu hình bán kính dài.
Các thông số kích thước điển hình bao gồm:
Kích thước có thể được cung cấp theo ASME B16.9 hoặc bản vẽ của khách hàng.
Thay vì định vị WP347H-S như một cút thép không gỉ đa dụng, các ứng dụng sau đây có liên quan về mặt kỹ thuật hơn:
| Tiêu chuẩn | Mác |
|---|---|
| ASTM | A403 WP347H |
| ASME | SA403 WP347H |
| UNS | S34709 |
| EN | 1.4961 |
| Mác phổ biến | Thép không gỉ 347H |
Đây là một so sánh kỹ thuật hữu ích để đưa vào trang vì cả hai mác đều là thép không gỉ austenit ổn định và có thể xuất hiện trong các ứng dụng đường ống ở nhiệt độ cao.
| Đặc điểm | 347H | 321H |
|---|---|---|
| UNS | S34709 | S32109 |
| Nguyên tố ổn định | Niobi / Columbi | Titan |
| Họ vật liệu | Thép không gỉ Austenit | Thép không gỉ Austenit |
| Định vị điển hình | Đường ống nhiệt độ cao | Đường ống nhiệt độ cao |
| Thiết bị phổ biến | Hệ thống xử lý & lò nung | Thiết bị nhiệt & xử lý |
Mác phù hợp nên được lựa chọn theo nhiệt độ dịch vụ, môi trường xử lý, điều kiện hàn và đặc điểm kỹ thuật kỹ thuật áp dụng.
Lộ trình sản xuất phụ kiện có thể bao gồm các hoạt động định hình được kiểm soát, tiếp theo là xử lý nhiệt và hoàn thiện kích thước.
Các giai đoạn sản xuất điển hình bao gồm:

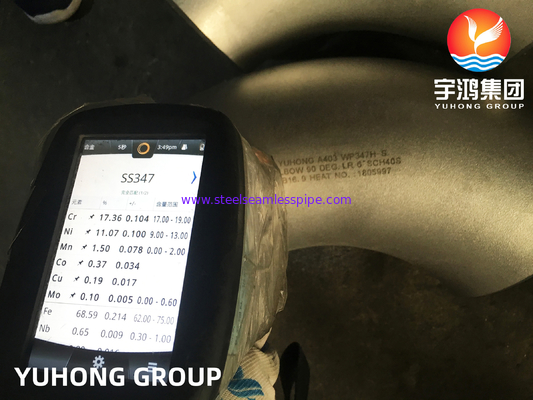

ASTM A403 yêu cầu phụ kiện phải trải qua xử lý nhiệt và bao gồm các yêu cầu về phân tích hóa học, tính chất cơ học và kiểm tra trực quan.
Các tài liệu kiểm tra có sẵn có thể bao gồm:
Phương pháp NDE áp dụng nên được chỉ định theo lớp phụ kiện và yêu cầu mua hàng thay vì tự động liệt kê mọi bài kiểm tra cho mọi sản phẩm. ASTM A403 phân biệt các lớp phụ kiện WP theo cấu tạo và yêu cầu NDE.
