| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | API , ABS, DNV, GL , LR, NK. |
| Số mô hình: | Thép hợp kim ASTM A234 WP9 CL1/CL3 180 độ |
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| chi tiết đóng gói: | Vỏ gỗ hoặc Pallet |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Tên sản phẩm: | Đồng hợp kim thép Buttweld khuỷu tay | Đặc điểm kỹ thuật: | ASTM A234, ASME SA234 |
|---|---|---|---|
| Kích thước tiêu chuẩn: | ASME/ANSI B16.9 | Vật liệu: | WP9 |
| tính khí: | CL1, CL3 | OD: | 1/8”NB đến 48”NB |
| WT: | Lịch trình 10s - Lịch trình XXS | Bán kính uốn: | R=1D, 2D, 3D, 5D, 6D, 8D, 10D hoặc Tùy chỉnh |
| Kiểu: | Khuỷu tay 45 độ | ||
| Làm nổi bật: | Khuỷu tay thép hợp kim ASTM A234 WP9,B16.9 fitting hàn đối đầu góc 45 độ,SA234 WP9 CL1 khuỷu tay LR |
||

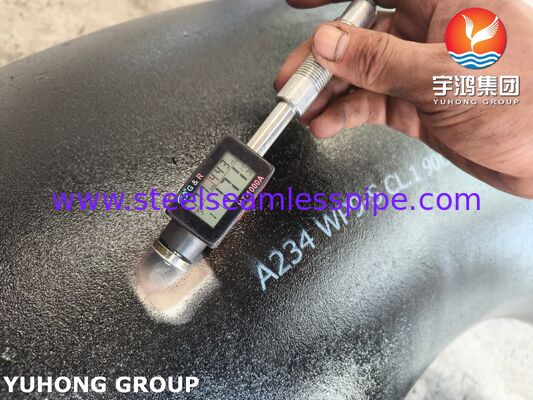

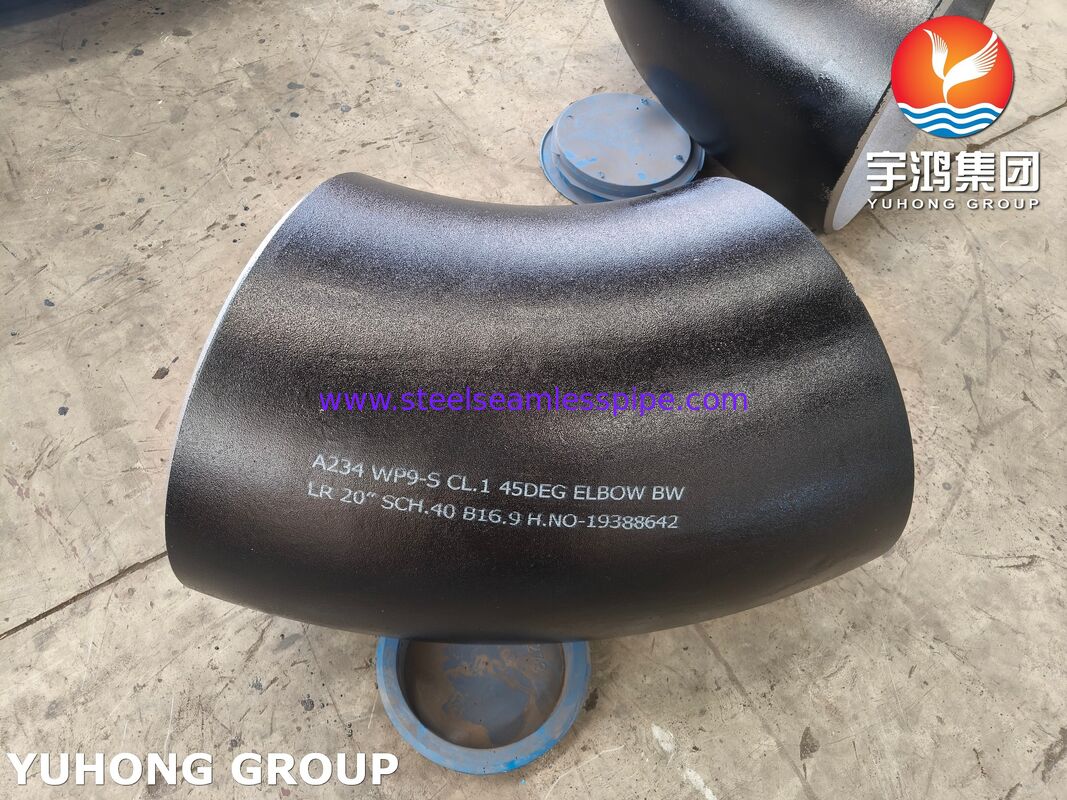

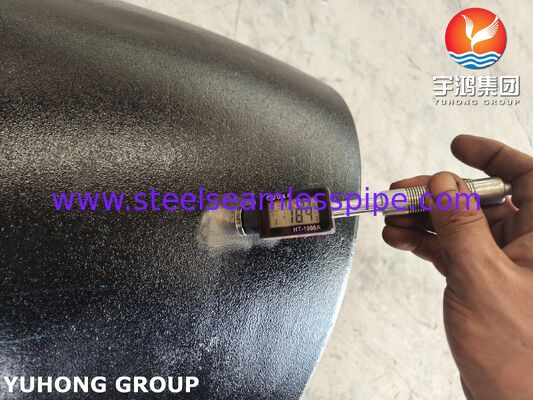

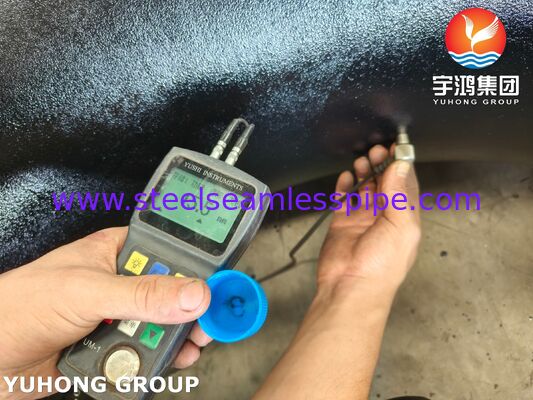

ANSI B16.9 ASTM A234 WP9CL1Thép hợp kim 45 DEG. LR Elbow Buttweld Pipe Fittings
Thành phần hóa học củaASTM A234 WP9 Buttweld Fittings SA234 WP9 CL1 Sắt hợp kim 45 độ LR Cúp tay
|
Thể loại |
Thành phần, % |
||||||
|
C
|
Thêm
|
P
|
S
|
Vâng
|
Cr
|
Mo.
|
|
|
WP1
|
0.28 tối đa
|
0.30-0.90
|
0.045
|
0.045
|
0.10-0.50
|
...
|
0.44-0.65
|
|
WP12 CL1, WP12 CL2 |
0.05-0.20
|
0.30-0.80
|
0.045
|
0.045
|
0.60 tối đa
|
0.80-1.25
|
0.44-0.65
|
|
WP11 CL1,
|
0.05-0.15
|
0.30-0.60
|
0.030
|
0.030
|
0.50-1.00
|
1.00-1.50
|
0.44-0.65
|
|
WP11 CL2, WP11 CL3
|
0.05-0.20
|
0.30-0.80
|
0.040
|
0.040
|
0.50-1.00
|
1.00-1.50
|
0.44-0.65
|
|
WP22 CL1, WP22 CL3
|
0.05-0.15
|
0.30-0.60
|
0.040
|
0.040
|
0.50 tối đa
|
1.90-2.60
|
0.87-1.13
|
|
WP5 CL1, WP5 CL3
|
0.15 tối đa
|
0.30-0.60
|
0.040
|
0.030
|
0.50 tối đa
|
4.0-6.0
|
0.44-0.65
|
|
WP9 CL1, WP9 CL3
|
0.15 tối đa
|
0.30-0.60
|
0.030
|
0.030
|
1.00 tối đa
|
8.0-10.0
|
0.90-1.10
|
|
WP91
|
0.08-0.12
|
0.30-0.60
|
0.020
|
0.010
|
0.20-0.50
|
8.0-9.5
|
0.85-1.05
|
|
WP911
|
0.09-0.13
|
0.30-0.60
|
0.020
|
0.010
|
0.10-0.50
|
8.5-9.5
|
0.90-1.10
|
Tính chất cơ học của phụ kiện thắt lưng ASTM A234 WP9 SA234 WP9 CL1 Thép hợp kim 45 độ LR Cúp tay
|
Thể loại
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
Loại 1 và 2
|
WP92
WP911
|
|
Độ bền kéo,
phạm vi Ksi [MPa]
|
70-95 [485-655]
|
55-80 [380-550]
|
60-85 [415-585] |
75-100 [520]
|
90 [620]
|
90-120 [620-840]
|
|
Sức mạnh năng suất, min, Ksi [MPa] (0,2% di chuyển hoặc 0,5% mở rộng - dưới tải)
|
40 [275]
|
30 [205]
|
30 [205]
|
45 [310]
|
60 [415]
|
64 [450]
|
Thông số kỹ thuật
| Thông số kỹ thuật | ASTM A234 / ASME SA234 |
| Kích thước | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43 |
| Kích thước | 1/8 NB đến 48 NB. (Không may & 100% X-Ray hàn, chế tạo) |
| Loại | Không may / hàn / chế tạo |
| Phân tích uốn cong | R=1D, 2D, 3D, 5D, 6D, 8D, 10D hoặc tùy chỉnh |
| Độ dày | Sch 5, Sch 10, Sch 40, Sch 80, Sch 160, Sch XXS |
Thông tin đặt hàng và đánh dấu
Khi mua thiết bị này, mô tả đầy đủ phải bao gồm:
Tiêu chuẩn (ASME B16.9)
Vật liệu (ASTM A234 / SA234 WP9 CL1/CL3)
Loại (45° khuỷu tay)
Xanh (LR Long Radius)
Kích thước ống danh nghĩa (ví dụ: NPS 6)
Bảng / Độ dày tường (ví dụ: Sch 80, Sch 160 hoặc XXS)
Ứng dụng
Do khả năng của hợp kim WP9 để chịu được tiếp xúc lâu dài với nhiệt độ cao (lên đến ~ 600 ° C / 1100 ° F) và chống lại khí quyển sulfidation và oxy hóa, thiết bị này chủ yếu được sử dụng trong:
Nhà máy lọc dầu & khí: Hydrocracking, cải tạo xúc tác và các đơn vị khử lưu huỳnh (dịch vụ hydro áp suất cao).
Nhà máy điện nhiệt và hạt nhân: Hệ thống đường ống siêu nóng và tái nóng.
Xử lý hóa học: Máy trao đổi nhiệt nhiệt độ cao và ống lò.
Dịch vụ axit: Khi đòi hỏi khả năng chống nứt hydro sulfure (H2S) ướt (khi được chỉ định với các kiểm soát độ cứng thích hợp).
