| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | ASTM A213 T9 |
| Số lượng đặt hàng tối thiểu: | 100 KGS |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ Ply / Hộp sắt / Bó có nắp nhựa |
| Thời gian giao hàng: | 20-80 ngày |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 1500 tấn mỗi tháng |
| Tên sản phẩm: | трубка теплообменника; трубка теплообменника; tubo intercambiador de calor; | Tiêu chuẩn: | GB, DIN, ASTM |
|---|---|---|---|
| Ứng dụng: | ống nồi hơi | độ dày: | 2 - 70mm |
| Kỹ thuật: | cán nóng, cán nguội, cán nguội | Chiều dài: | 4-12 m |
| Kiểu: | Liền mạch | Vật liệu: | Thép hợp kim |
| Hình dạng: | Ống | ||

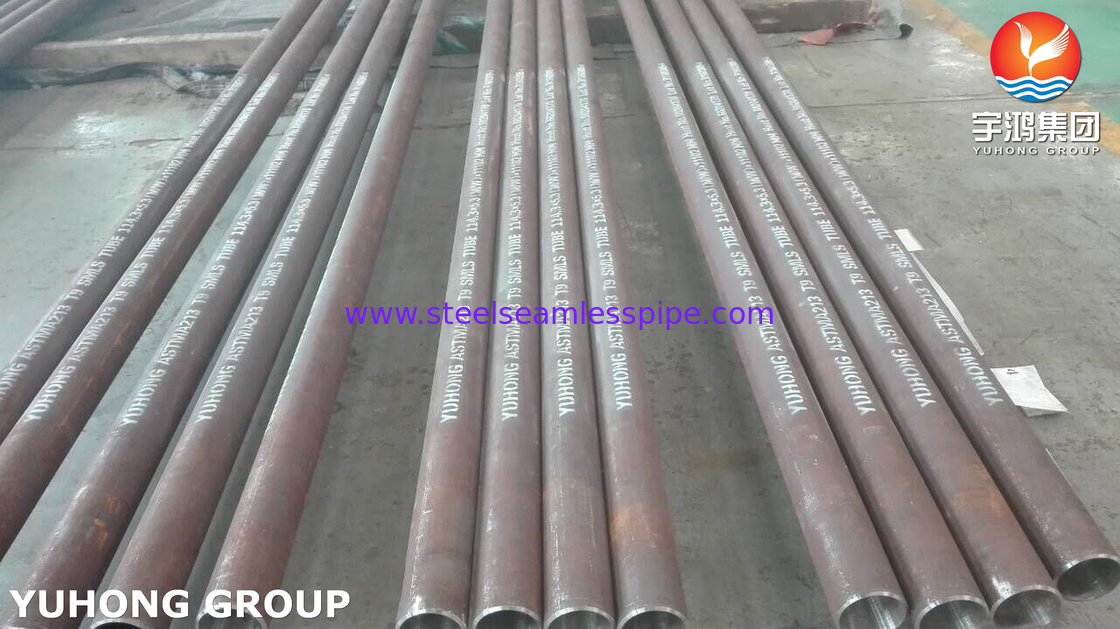

| Làm nổi bật: | Thép hợp kim Ống tròn liền mạch T9,Ống thép hợp kim liền mạch đã hoàn thành nóng,Ống tròn hợp kim ASTM A213 |
||
Tiêu chuẩn kỹ thuật ASTM A213bao gồm các loại ống liền mạch bằng thép ferit và austenit dùng cho nồi hơi, bộ quá nhiệt và bộ trao đổi nhiệt, được chỉ định là Cấp T5, T9, T11, T12, T22, T91, v.v.
Các cấp có chữ H trong ký hiệu của chúng có các yêu cầu khác với các cấp tương tự không có chữ H. Các yêu cầu khác biệt này cung cấp độ bền đứt gãy do rão cao hơn so với các cấp tương tự không có các yêu cầu khác biệt này.
Các kích thước và độ dày ống thường được cung cấp theo tiêu chuẩn kỹ thuật này là từ 1/8 inch [3,2 mm] đường kính trong đến 5 inch [127 mm] đường kính ngoài và từ 0,015 đến 0,500 inch [0,4 đến 12,7 mm], bao gồm, độ dày thành tối thiểu hoặc, nếu được chỉ định trong đơn đặt hàng, độ dày thành trung bình. Ống có đường kính khác có thể được cung cấp, với điều kiện các ống đó tuân thủ tất cả các yêu cầu khác của tiêu chuẩn kỹ thuật này.
A213thường được gọi là ống chrome moly do thành phần hóa học của Molypden (Mo) và Crom (Cr). Molypden làm tăng độ bền của thép cũng như giới hạn đàn hồi, khả năng chống mài mòn, các đặc tính va đập và khả năng tôi cứng. Moly làm tăng khả năng chống mềm, hạn chế sự phát triển hạt và làm cho thép crom ít bị giòn hơn. Moly là chất phụ gia đơn lẻ hiệu quả nhất làm tăng độ bền rão ở nhiệt độ cao. Nó cũng tăng cường khả năng chống ăn mòn của thép và ức chế sự rỗ. Crom (hoặc chrome) là thành phần thiết yếu của thép không gỉ. Bất kỳ loại thép nào có 12% hoặc hơn Crom đều được coi là không gỉ. Chrome hầu như không thể thay thế trong việc chống oxy hóa ở nhiệt độ cao. Chrome làm tăng độ bền kéo, độ bền chảy và độ cứng ở nhiệt độ phòng. Thành phần của ống thép hợp kim chrome moly làm cho nó lý tưởng để sử dụng trong các nhà máy điện, nhà máy lọc dầu, nhà máy hóa dầu và các dịch vụ dầu khí, nơi chất lỏng và khí được vận chuyển ở nhiệt độ và áp suất cực cao.
Tiêu chuẩn kỹ thuật ASTM A213 bao gồm các loại ống thép ferit và austenit liền mạch dùng cho nồi hơi, bộ quá nhiệt và bộ trao đổi nhiệt. Các ống này được chỉ định với các Cấp T5, T9, T11, T12, T22, T91 và các loại khác.
Các cấp được đánh dấu bằng chữ H trong ký hiệu của chúng có các yêu cầu khác so với các cấp tương tự không có ký hiệu H. Các yêu cầu riêng biệt này cung cấp độ bền đứt gãy do rão được tăng cường, vượt quá những gì thường đạt được ở các cấp không có các yêu cầu cụ thể này.
Thông thường, các kích thước và độ dày ống được cung cấp theo tiêu chuẩn kỹ thuật này dao động từ 1/8 inch [3,2 mm] đường kính trong đến 5 inch [127 mm] đường kính ngoài. Độ dày thành tối thiểu nằm trong khoảng từ 0,015 đến 0,500 inch [0,4 đến 12,7 mm], bao gồm, hoặc theo quy định trong đơn đặt hàng là độ dày thành trung bình. Ống có đường kính khác có thể được cung cấp miễn là chúng đáp ứng tất cả các yêu cầu khác của tiêu chuẩn kỹ thuật.
Ống A213 thường được gọi là ống chrome moly do sự hiện diện của Molypden (Mo) và Crom (Cr) trong thành phần hóa học của chúng. Molypden tăng cường độ bền, giới hạn đàn hồi, khả năng chống mài mòn, các đặc tính va đập và khả năng tôi cứng của thép. Nó cũng làm tăng khả năng chống mềm, hạn chế sự phát triển hạt và giảm độ nhạy cảm với sự giòn. Molypden là chất phụ gia hiệu quả nhất để cải thiện độ bền rão ở nhiệt độ cao và khả năng chống ăn mòn. Crom là một thành phần quan trọng của thép không gỉ, với bất kỳ loại thép nào chứa 12% hoặc hơn chrome đều được coi là không gỉ. Chrome rất cần thiết để chống oxy hóa ở nhiệt độ cao và cải thiện độ bền kéo, độ bền chảy và độ cứng ở nhiệt độ phòng. Thành phần của ống thép hợp kim chrome moly làm cho chúng lý tưởng để sử dụng trong các nhà máy điện, nhà máy lọc dầu, nhà máy hóa dầu và các dịch vụ dầu khí, nơi chất lỏng và khí được vận chuyển ở nhiệt độ và áp suất cực cao.
Thép hợp kim dùng để chỉ thép được hợp kim hóa với các nguyên tố khác nhau (từ 1,0% đến 50% theo trọng lượng) để tăng cường các tính chất cơ học của nó. Thép hợp kim được phân loại thành hai nhóm: thép hợp kim thấp và thép hợp kim cao. Sự khác biệt giữa hai loại này có phần chủ quan, với các nguồn khác nhau xác định ngưỡng khác nhau, chẳng hạn như 4,0% hoặc 8,0%. Nói chung, thuật ngữ "thép hợp kim" thường dùng để chỉ thép hợp kim thấp.
Về mặt kỹ thuật, mọi loại thép đều là hợp kim, nhưng không phải tất cả các loại thép đều được gọi là "thép hợp kim". Dạng đơn giản nhất của thép là hợp kim của sắt (Fe) và cacbon (C) với lượng khác nhau (thường là 0,1% đến 1%). Tuy nhiên, thuật ngữ "thép hợp kim" đặc biệt đề cập đến thép có các nguyên tố hợp kim được thêm vào một cách có chủ ý ngoài cacbon. Các tác nhân hợp kim hóa thông thường bao gồm mangan (phổ biến nhất), niken, crom, molypden, vanadi, silicon và boron. Các tác nhân hợp kim hóa ít phổ biến hơn bao gồm nhôm, coban, đồng, ceri, niobi, titan, vonfram, thiếc, kẽm, chì và zirconi.
Thép hợp kim cung cấp một số tính chất được cải thiện so với thép cacbon, bao gồm độ bền, độ cứng, độ dẻo dai, khả năng chống mài mòn, khả năng chống ăn mòn, khả năng tôi cứng và độ cứng nóng. Để đạt được một số tính chất được cải thiện này có thể yêu cầu xử lý nhiệt cho kim loại.
| Thông số kỹ thuật ống liền mạch bằng thép hợp kim SA213 T9 | ASTM A213 / ASME SA213 |
| Cấp ống liền mạch bằng thép hợp kim SA213 T9 | ASTM A213 T5, ASTM A213 T9, ASTM A335 T11, ASTM A213 T22, ASTM A335 T91, ASME SA213 T5, ASME SA213 T9, ASME SA213 T11, ASME SA213 T22, ASME SA213 T91 |
| Loại ống liền mạch bằng thép hợp kim SA213 T9 | Liền mạch - Cán nóng / Kéo nguội |
| Kích thước đường kính ngoài ống liền mạch bằng thép hợp kim SA213 T9 | A213 - 3/8" NB đến 30" NB (Kích thước lỗ danh nghĩa) |
| Độ dày thành ống liền mạch bằng thép hợp kim SA213 T9 | Lịch trình 20 đến Lịch trình XXS (Nặng hơn theo yêu cầu) Độ dày lên đến 250 mm |
| Chiều dài ống liền mạch bằng thép hợp kim A213 T9 | 5 đến 7 mét, 09 đến 13 mét, Chiều dài ngẫu nhiên đơn, Chiều dài ngẫu nhiên kép và Tùy chỉnh kích thước. |
| Đầu ống liền mạch bằng thép hợp kim SA213 T9 | Đầu trơn / Đầu vát / Khớp nối |
| Điều kiện giao hàng ống liền mạch bằng thép hợp kim SA213 T9 | Cán, Kéo nguội, Cán bình thường hóa, Cán nhiệt cơ học / Hình thành, Hình thành bình thường hóa, Bình thường hóa và tôi / Tôi và tôi - BR / N / Q / T |
| Lớp phủ ống liền mạch bằng thép hợp kim SA213 T9 | Lớp phủ epoxy / Lớp phủ sơn màu / Lớp phủ 3LPE. |
| Kiểm tra khác ống liền mạch bằng thép hợp kim SA213 T9 | Kiểm tra độ bền kéo, Kiểm tra độ căng ngang, Kiểm tra làm phẳng, Cấu trúc kim loại và Kiểm tra ăn mòn, Ảnh hiển vi, Kiểm tra độ cứng, v.v. |
| Kích thước ống liền mạch bằng thép hợp kim SA213 T9 | Tất cả các ống được sản xuất và kiểm tra / thử nghiệm theo các tiêu chuẩn liên quan bao gồm ASTM, ASME, API. |
| Dịch vụ gia tăng giá trị ống liền mạch bằng thép hợp kim SA213 T9 | Vẽ / Mở rộng / Gia công / Phun cát / Phun bi / Mạ kẽm / Xử lý nhiệt |
| Đóng gói ống liền mạch bằng thép hợp kim SA213 T9 | Rời / Bó / Pallet gỗ / Hộp gỗ-a / Vải bọc nhựa / Nắp bịt đầu nhựa / Bảo vệ vát |
| Vận chuyển & Vận chuyển ống liền mạch bằng thép hợp kim SA213 T9 | Bằng đường bộ - Xe tải / Tàu hỏa, Bằng đường biển - Tàu thông thường hàng rời / FCL (Vận chuyển nguyên container) / LCL (Vận chuyển hàng lẻ) / Container 20 feet / Container 40 feet / Container 45 feet / Container High Cube / Container Open Top, Bằng đường hàng không - Máy bay chở hàng dân dụng và chở hàng |
| Giấy chứng nhận kiểm tra vật liệu ống liền mạch bằng thép hợp kim SA213 T9 | Giấy chứng nhận kiểm tra của nhà sản xuất Theo EN10204 3.1, 3.2 / Giấy chứng nhận kiểm tra phòng thí nghiệm Từ Phòng thí nghiệm được phê duyệt NABL. / Theo Cơ quan kiểm tra bên thứ ba như SGS, TUV, DNV, LLOYDS, ABS ETC |
Tiêu chuẩn kỹ thuật cho ống nồi hơi, bộ quá nhiệt và bộ trao đổi nhiệt bằng thép hợp kim ferit và austenit liền mạch
1.1 Tiêu chuẩn kỹ thuật này bao gồm các loại ống nồi hơi, bộ quá nhiệt và bộ trao đổi nhiệt bằng thép ferit và austenit liền mạch, được chỉ định là Cấp T91, TP304, v.v. Các loại thép này được liệt kê trong Bảng 1 và 2.
1.2 Các cấp có chữ H trong ký hiệu của chúng có các yêu cầu khác với các cấp tương tự không có chữ H. Các yêu cầu khác biệt này cung cấp độ bền đứt gãy do rão cao hơn so với các cấp tương tự không có các yêu cầu khác biệt này.
1.3 Các kích thước và độ dày ống thường được cung cấp theo tiêu chuẩn kỹ thuật này là từ 1/8 inch [3,2 mm] đường kính trong đến 5 inch [127 mm] đường kính ngoài và từ 0,015 đến 0,500 inch [0,4 đến 12,7 mm], bao gồm, độ dày thành tối thiểu hoặc, nếu được chỉ định trong đơn đặt hàng, độ dày thành trung bình. Ống có đường kính khác có thể được cung cấp, với điều kiện các Ống đó tuân thủ tất cả các yêu cầu khác của tiêu chuẩn kỹ thuật này.
1.4 Các giá trị được nêu bằng đơn vị SI hoặc đơn vị inch-pound phải được coi là riêng biệt theo tiêu chuẩn. Trong văn bản, các đơn vị SI được hiển thị trong dấu ngoặc vuông. Các giá trị được nêu trong mỗi hệ thống có thể không tương đương chính xác; do đó, mỗi hệ thống sẽ được sử dụng độc lập với hệ thống khác. Việc kết hợp các giá trị từ hai hệ thống có thể dẫn đến việc không tuân thủ tiêu chuẩn. Các đơn vị inch-pound sẽ được áp dụng trừ khi ký hiệu “M” của tiêu chuẩn kỹ thuật này được chỉ định trong đơn đặt hàng.
BẢNG 1 Giới hạn thành phần hóa học, %A, đối với Thép hợp kim thấpA Tối đa, trừ khi phạm vi hoặc tối thiểu được chỉ ra. Khi dấu chấm lửng (…) xuất hiện trong bảng này, không có yêu cầu và phân tích cho nguyên tố đó không cần phải được xác định hoặc báo cáo.
B Có thể đặt hàng T2 và T12 với hàm lượng lưu huỳnh tối đa 0,045. Xem 16.3.
C Ngoài ra, thay vì tỷ lệ tối thiểu này, vật liệu phải có độ cứng tối thiểu là 275 HV ở trạng thái tôi cứng, được xác định là sau khi nung kết và làm nguội về nhiệt độ phòng nhưng trước khi tôi. Việc kiểm tra độ cứng phải được thực hiện ở giữa độ dày của sản phẩm. Tần suất kiểm tra độ cứng phải là hai mẫu sản phẩm trên mỗi lô xử lý nhiệt và kết quả kiểm tra độ cứng phải được báo cáo trên báo cáo kiểm tra vật liệu.
| Thành phần, % | |||||||||||||
| Cấp | Chỉ định UNS | Cacbon | Mangan | Phốt pho | Lưu huỳnh | Silicon | Niken | Crom | Molypden | Vanadi | Niobi | Nhôm | Nguyên tố khác |
| T5 | K41545 | 0,15 | 0,30-0,60 | 0,025 | 0,025 | 0,50 | … | 4,00-6,00 | 0,45-0,65 | … | |||
| T9 | K90941 | 0,15 | 0,30-0,60 | 0,025 | 0,025 | 0,03 | … | 1,00-1,50 | 0,90-1,10 | … | |||
| T11 | K11597 | 0,05-0,15 | 0,30-0,60 | 0,025 | 0,025 | 0,50-1,00 | … | 1,00-1,50 | 0,44-0,65 | … | |||
| T22 | K21590 | 0,05-0,15 | 0,30-0,60 | 0,025 | 0,025 | 0,50 | … | 1,90-2,60 | 0,87-1,13 | … | |||
| T91 | K90901 | 0,07-0,14 | 0,30-0,60 | 0,02 | 0,010 | 0,20-0,50 | 0,4 | 8,0-9,5 | 0,85-1,05 | 0,18-0,25 | 0,06-0,10 | 0,02 | Ti 0,01 ZR 0,01 |
| Cán nóng | Đường kính ngoài, mm | Dung sai, % |
| OD≤101,6, WT≤2,4 | +40/-0 | |
| OD≤101,6, 2,4＜WT≤3,8 | +35/-0 | |
| OD≤101,6, 3,8＜WT≤4,6 | +33/-0 | |
| OD≤101,6, WT>4,6 | +28/-0 | |
| OD>101,6, 2,4＜WT≤3,8 | +35/-0 | |
| OD>101,6, 3,8＜WT≤4,6 | +33/-0 | |
| OD>101,6, WT>4,6 | +28/-0 | |
| Kéo nguội | Đường kính ngoài, mm | Dung sai, % |
| OD≤38,1 | +20/-0 | |
| OD>38,1 | +22/-0 |
| Cán nóng | Đường kính ngoài, mm | Dung sai, mm |
| OD≤101,6 | +0,4/-0,8 | |
| 101,6＜OD≤190,5 | +0,4/-1,2 | |
| 190,5＜OD≤228,6 | +0,4/-1,6 | |
| Kéo nguội | Đường kính ngoài, mm | Dung sai, mm |
| OD＜25,4 | ±0,10 | |
| 25,4≤OD≤38,1 | ±0,15 | |
| 38,1＜OD＜50,8 | ±0,20 | |
| 50,8≤OD＜63,5 | ±0,25 | |
| 63,5≤OD＜76,2 | ±0,30 | |
| 76,2≤OD≤101,6 | ±0,38 | |
| 101,6＜OD≤190,5 | +0,38/-0,64 | |
| 190,5＜OD≤228,6 | +0,38/-1,14 |
