Yuhong Holding Group Co., LTD
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | ASME SB163 Monel 400 / UNS N04400 |
| Số lượng đặt hàng tối thiểu: | 100 kg |
|---|---|
| chi tiết đóng gói: | Vỏ gỗ / Vỏ sắt / Gói có nắp nhựa |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Tên sản phẩm: | Ống vây loại G | tiêu chuẩn ống: | ASTM B163, ASME SB163 |
|---|---|---|---|
| vật liệu ống: | Monel 400 (UNS N04400) | Kiểu: | G loại Nhúng |
| đường kính ngoài ống: | Đường kính ngoài tối đa 20mm đến 219mm | Độ dày ống: | 2mm đến 16mm |
| Chiều dài ống: | có thể tùy chỉnh | vật liệu vây: | Nhôm, |
| Độ dày vây: | 0,8mm đến 4mm | chiều cao vây: | 0,25" (6,35mm) đến 1,5"(38mm) |
| Mật độ vây: | tùy chỉnh, FPI/vây trên mỗi inch | ||
| Điểm nổi bật: | ASME SB163 Monel 400 Ống hợp kim niken Loại G Ống có vây nhúng | ||

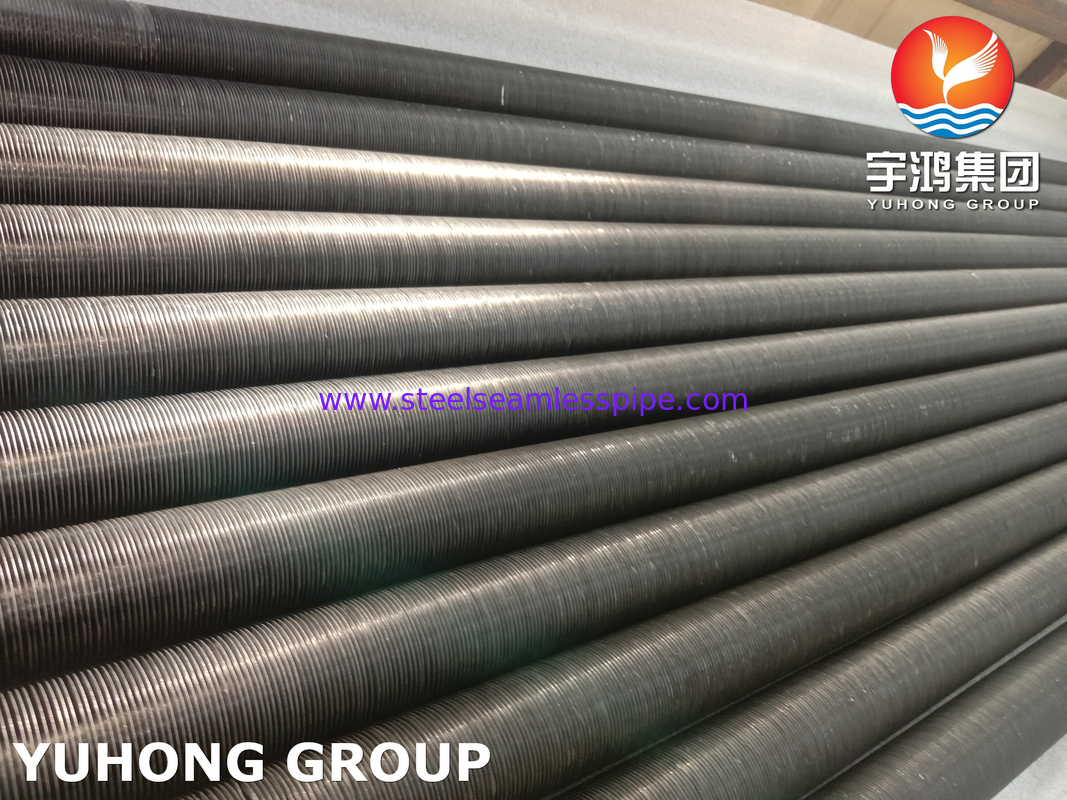

Ống vây nhúng loại G ASME SB163 Monel 400 Ống trần hợp kim niken có vây nhôm
Ống vây nhúng loại G là một loại ống có vây theo chu vi, trong đó vây được nhúng cơ học vào rãnh được cày vào trong ống và được khóa vào vị trí bằng các cuộn buộc rãnh đóng chặt xung quanh đế vây.Chúng tôi có thể cung cấp Ống G-Fin theo các kết hợp sau giữa Ống cơ sở và Vật liệu vây:
Vật liệu ống cơ sở:Thép carbon, thép hợp kim, thép nhẹ, thép không gỉ và ống được sản xuất bởi ERW hoặc Quy trình liền mạch
Chất liệu vây:nhôm, đồng
G-Fin Tube hoặc Embedded Fin Tube là gì?
Ống vây nhúng hoặc ống vây G là một ống vây bề mặt mở rộng trong đó các vây được áp dụng bên ngoài trên các ống cơ sở.Một rãnh được hình thành liên tục trên ống cơ sở và cạnh vây được chèn vào rãnh.Sau khi cánh tản nhiệt được lắp vào rãnh, một bộ con lăn được sử dụng để lấp đầy lại rãnh và cánh tản nhiệt sau đó được lắp chắc chắn vào ống cơ sở.
Các tính năng của ống có vây loại G:
1. Thiết kế nhỏ gọn
2. Hiệu suất cao
3. Cài đặt dễ dàng
4. Cần ít không gian hơn
5. Ít dây cáp hơn
6. Bề mặt được tối ưu hóa
7. Công nghệ tốt nhất được sử dụng
8. Bảo vệ chống ăn mòn trung bình
9. Tiêu thụ ít năng lượng hơn
10. Tăng độ tin cậy
11. Bảo trì thấp
12. Độ bền cơ học cao
Monel 400là một hợp kim niken-đồng (khoảng 67% Ni – 23% Cu) có khả năng chống lại nước biển và hơi nước ở nhiệt độ cao cũng như các dung dịch muối và xút.Hợp kim 400 là hợp kim dung dịch rắn chỉ có thể được làm cứng bằng cách gia công nguội.Hợp kim niken này thể hiện các đặc tính như chống ăn mòn tốt, khả năng hàn tốt và độ bền cao.Tốc độ ăn mòn thấp trong nước lợ hoặc nước biển chảy nhanh kết hợp với khả năng chống nứt do ăn mòn do ứng suất tuyệt vời ở hầu hết các vùng nước ngọt và khả năng chống lại nhiều điều kiện ăn mòn dẫn đến việc sử dụng rộng rãi trong các ứng dụng hàng hải và các dung dịch clorua không oxy hóa khác.
Hợp kim niken ASME SB163 UNS N04400 / Monel 400Thành phần hóa học ống
| Cấp | C | mn | sĩ | S | cu | Fe | Ni | Cr |
| Monel 400 | tối đa 0,30 | tối đa 2,00 | tối đa 0,50 | 0,24 tối đa | 28,0-34,0 | tối đa 2,50 | 63.00 phút | – |
Hợp kim niken ASME SB163 UNS N04400 / Monel 400ỐngTính chất cơ học
| Yếu tố | Tỉ trọng | Độ nóng chảy | Sức căng | Sức mạnh năng suất (Bù 0,2%) | kéo dài |
| Monel 400 | 8,8 g/cm3 | 1350 °C (2460 °F) | Psi – 80.000 , MPa – 550 | Psi – 35.000 , MPa – 240 | 40% |
Hợp kim niken ASME SB163 UNS N04400 / Monel 400ỐngTính chất vật lý
| Của cải | Hệ mét | thành nội |
|---|---|---|
| Tỉ trọng | 8,8 gam/cm3 | 0,318 lb/in3 |
Hợp kim niken ASME SB163 UNS N04400 / Monel 400Đánh giá áp suất ống
|
đường kính ngoài ống |
Độ dày thành ống (inch) | |||||||
|---|---|---|---|---|---|---|---|---|
| .028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
| Áp suất làm việc (psig) | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 16/5 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
Các ứng dụng
1. Kỹ thuật hàng hải.
2. Thiết bị xử lý hóa chất và hydrocacbon.
3. Bồn xăng, nước ngọt.
4. Bốc lắng xăng dầu.
5. Khử khí cho lò sưởi.
6. Bình đun nước cấp nồi hơi và các thiết bị trao đổi nhiệt khác.
7. Van, máy bơm, trục, phụ kiện và chốt.
8. Thiết bị trao đổi nhiệt công nghiệp.
9. Dung môi clo hóa.
10. Tháp chưng cất dầu thô.
11. Cây cao su
12. Nhà máy điện
13. Công nghiệp dầu khí
14. Công nghiệp hóa chất
Đối với các ứng dụng liên quan đến việc truyền nhiệt từ chất lỏng nóng sang chất lỏng lạnh hơn qua thành ống, ống vây được sử dụng.Thông thường, đối với bộ trao đổi nhiệt không khí, trong đó một trong các chất lỏng là không khí hoặc một số loại khí khác, hệ số truyền nhiệt phía không khí sẽ thấp hơn nhiều, do đó, diện tích bề mặt truyền nhiệt bổ sung hoặc bộ trao đổi ống vây rất hữu ích.Dòng chảy tổng thể của thiết bị trao đổi ống có vây thường là dòng chảy chéo, tuy nhiên, nó cũng có thể là dòng chảy song song hoặc dòng chảy ngược.
Cánh tản nhiệt được sử dụng để tăng diện tích bề mặt hiệu quả của ống trao đổi nhiệt.Ngoài ra, ống có vây được sử dụng khi hệ số truyền nhiệt ở bên ngoài ống thấp hơn đáng kể so với bên trong.Nói cách khác, nhiệt được truyền từ chất lỏng sang khí, hơi sang khí, chẳng hạn như bộ trao đổi nhiệt hơi nước sang không khí và chất lỏng nhiệt sang bộ trao đổi nhiệt không khí.
Tính năng ống có vây loại G
1. Thiết kế nhỏ gọn
2. Hiệu suất cao
3. Cài đặt dễ dàng
4. Cần ít không gian hơn
5. Ít dây cáp hơn
6. Bề mặt được tối ưu hóa
7. Công nghệ tốt nhất được sử dụng
8. Bảo vệ chống ăn mòn trung bình
9. Tiêu thụ ít năng lượng hơn
10. Tăng độ tin cậy
11. Bảo trì thấp
12. Độ bền cơ học cao
Các ngành công nghiệp sử dụng ống có vây loại G
1. Cây cao su
2. Nhà máy điện
3. Công nghiệp dầu khí
4. Công nghiệp hóa chất
Ứng dụng khác
1. Kỹ thuật hàng hải.
2. Thiết bị xử lý hóa chất và hydrocacbon.
3. Bồn xăng, nước ngọt.
4. Bốc lắng xăng dầu.
5. Khử khí cho lò sưởi.
6. Bình đun nước cấp nồi hơi và các thiết bị trao đổi nhiệt khác.
7. Van, máy bơm, trục, phụ kiện và chốt.
8. Thiết bị trao đổi nhiệt công nghiệp.
9. Dung môi clo hóa.
10. Tháp chưng cất dầu thô.
