| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | API, PED |
| Số mô hình: | A182 F304 ren |
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Yêu cầu / bao bì bằng gỗ |
| Thời gian giao hàng: | phụ thuộc vào số lượng |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 1000 tấn mỗi tháng |
| sự chỉ rõ: | ASTM A182 | Cấp: | F304/304L |
|---|---|---|---|
| LỚP HỌC: | 3000,6000,9000 | tiêu chuẩn sản xuất: | MSS SP-97 |
| Kiểu: | mông | Kích cỡ: | 1/2" NPS ĐẾN 24" NPS |

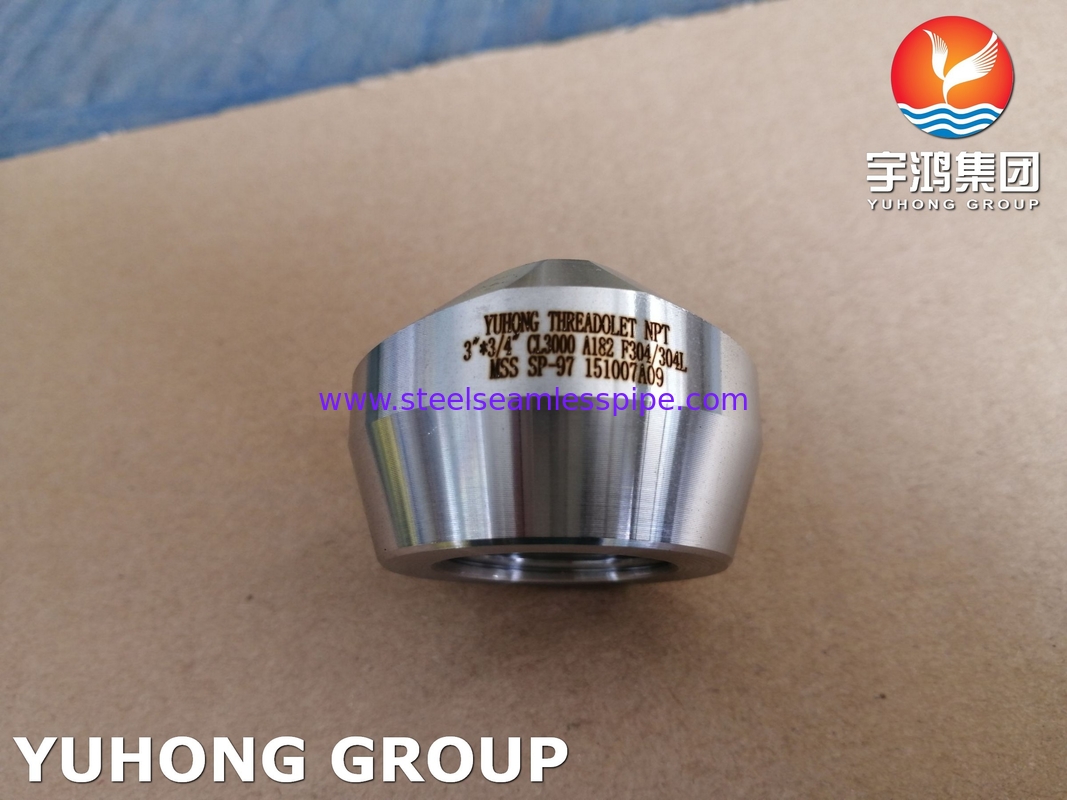

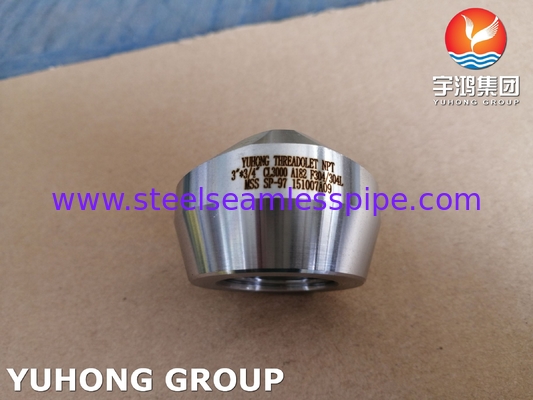

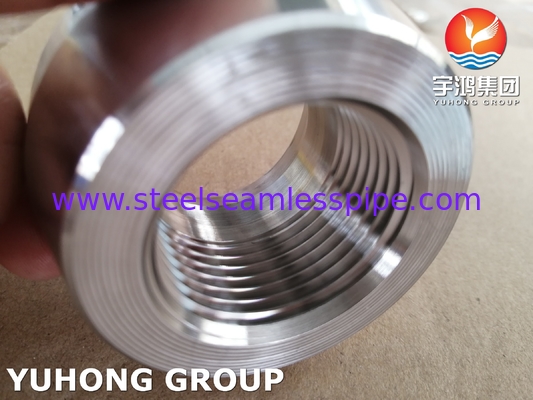

Lắp thép không gỉ NPT ASTM A182 F304 Threadolet MSS SP-97
một threadolet là gì?
Một ren ren hoàn toàn giống với hàn với sự khác biệt chính là nó kết nối với ống nhánh thông qua một sợi chỉ. Một điểm khác biệt của ren đối với hàn là nó được sử dụng trong các ứng dụng có áp suất thấp hơn nhiều và nhỏ hơn đường kính.
Chủ đề của loại kết nối này thường thuộc loại NPT theo thông số kỹ thuật ASME B1.20.1.
Thông số kỹ thuật của threadolet:
| Kích cỡ | 1/8" - 4" / DN6 - DN100 |
| Áp lực | 3000lbs / 6000lbs |
| tiêu chuẩn sản xuất | MSS SP-97 |
| Thép carbon | ASTM A105, 20# |
| Thép nhiệt độ thấp | ASTM A350 LF2, 16Mn |
| Thép hợp kim | ASTM A182 F11/F12/F5/F9/F91/F92 |
| Thép không gỉ | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
| thép kép | ASTM A182 F51, F53, F44 |
Biểu đồ cân nặng tham khảo:
| Chi nhánh kích thước danh nghĩa | Người ngoài cuộc THRD | ||
| DN | NPS | 3000 | 6000 |
| 6 | 1/8 | 0,05 | - |
| số 8 | 1/4 | 0,05 | - |
| 10 | 3/8 | 0,09 | - |
| 15 | 1/2 | 0,17 | 0,32 |
| 20 | 3/4 | 0,22 | 0,47 |
| 25 | 1 | 0,43 | 0,65 |
| 32 | 1¼ | 0,61 | 0,96 |
| 40 | 1½ | 0,69 | 1,28 |
| 50 | 2 | 1.10 | 2,15 |
| 65 | 2½ | 1,52 | - |
| 80 | 3 | 2,50 | - |
| 100 | 4 | 4.10 | - |
MSS SP-97 Kích thước ren
|
Chi nhánh kích thước danh nghĩa |
Chiều dài |
OD của Lắp |
OD ở cuối chi nhánh |
chiều dài của chủ đề |
Cắt lỗ Dia. |
|||||
|
DN |
NPS |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
|
|
6 |
1/8 |
19 |
|
27 |
|
22 |
|
6,7 |
16 |
|
|
số 8 |
1/4 |
19 |
|
27 |
|
22 |
|
10.2 |
16 |
|
|
10 |
3/8 |
21 |
|
30 |
|
25 |
|
10.4 |
19 |
|
|
15 |
1/2 |
25 |
32 |
38 |
45 |
33 |
42 |
13.6 |
24 |
19 |
|
20 |
3/4 |
27 |
37 |
47 |
52 |
39 |
48 |
13,9 |
30 |
25 |
|
25 |
1 |
33 |
40 |
56 |
63 |
48 |
58 |
17.3 |
36 |
33 |
|
32 |
1 1/4 |
33 |
41 |
66 |
72 |
58 |
67 |
18 |
45 |
38 |
|
40 |
1 1/2 |
35 |
43 |
75 |
83 |
64 |
77 |
18.4 |
51 |
49 |
|
50 |
2 |
38 |
52 |
90 |
104 |
77 |
93 |
19.2 |
65 |
59 |
|
65 |
2 1/2 |
46 |
|
105 |
|
94 |
|
28,9 |
76 |
|
|
80 |
3 |
51 |
|
124 |
|
114 |
|
30,5 |
94 |
|
|
100 |
4 |
57 |
|
154 |
|
140 |
|
33 |
121 |
|
Thép không gỉ F304 Các lớp tương đương:
| TIÊU CHUẨN | WERKSTOFF NR. | UNS | JIS | BS | GOST | TÌM KIẾM | VN |
| F304 | 1.4301 | S30400 | thép không gỉ 304 | 304S31 | 08Х18Н10 | Z7CN18‐09 | X5CrNi18-10 |
Thành phần hóa học của F304:
| Cấp | C | mn | P | S | sĩ | Ni | Cr | Fe |
|---|---|---|---|---|---|---|---|---|
| F304 | 0,08 | 2,00 | 0,045 | 0,030 | 1.0 | 8-11 | 18-20 | Bal. |
Các ứng dụng:
Thredolets được sử dụng cho các nhánh ống 90 độ áp suất thấp.
Ống nhánh được vặn trên Thredolet, được hàn trên ống chạy.
Luồng nói chung thuộc loại NPT và tuân theo thông số kỹ thuật ASME B1.20.1.
