Yuhong Holding Group Co., LTD
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | Ống thép U uốn cong bằng thép carbon |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| chi tiết đóng gói: | Vỏ gỗ dán, vỏ sắt |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| tên sản phẩm: | U uốn cong vây ống | Chất liệu ống:: | Thép carbon, thép không gỉ, thép hợp kim |
|---|---|---|---|
| Vây nhôm: | Alu.1100,Alu.1060 | OD: | 20mm đến 219mm |
| W.T.: | 2mm đến 16mm | Chiều dài: | có thể tùy chỉnh |
| Kiểu: | Thẳng, uốn cong chữ U | NDT: | HT, ET, UT, PT |
| Ứng dụng: | Bộ trao đổi nhiệt, nồi hơi, thiết bị truyền nhiệt, v.v. | ||
| Điểm nổi bật: | Ống có vây bằng thép cacbon, ống HFW hình chữ U | ||

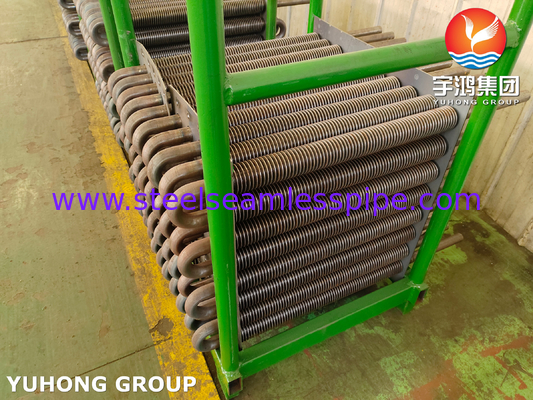

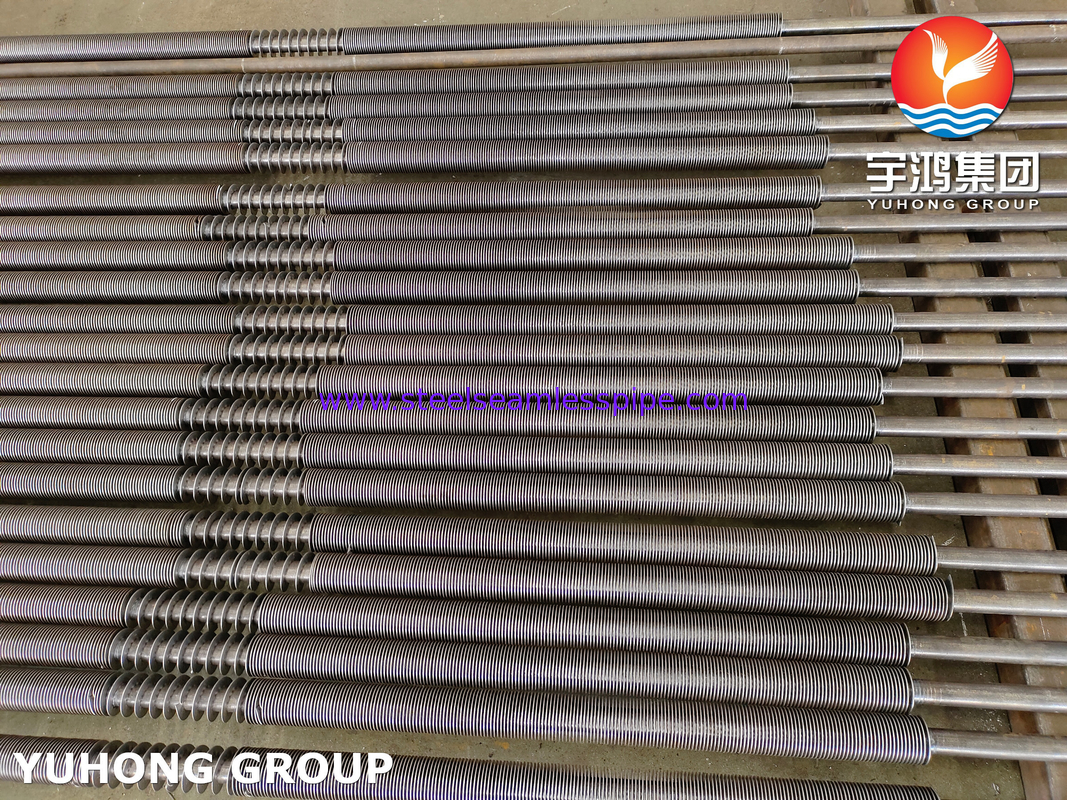

A106 Gr.B Ống thép HFW hình chữ U bằng thép carbon cho bộ trao đổi nhiệt
Ống vây hình chữ U có một số ưu điểm, bao gồm:
Tăng hiệu quả truyền nhiệt: Các cánh tản nhiệt trên ống làm tăng diện tích bề mặt, giúp cải thiện hiệu quả truyền nhiệt.
Giảm kích thước và trọng lượng: Hiệu quả truyền nhiệt tăng lên cho phép sử dụng các bộ trao đổi nhiệt nhỏ hơn và nhẹ hơn.
Cải thiện khả năng chống ăn mòn: Ống vây chữ U thường được làm bằng vật liệu có khả năng chống ăn mòn tốt nên thích hợp sử dụng trong môi trường khắc nghiệt.
Tăng cường độ bền cơ học: Các cánh tản nhiệt trên ống cũng cung cấp thêm độ bền cơ học, có thể có ích trong các ứng dụng áp suất cao.
Thông số kỹ thuật ống vây
| SẢN PHẨM | KIỂU | TÊN | VẬT LIỆU ỐNG TRẦN | VẬT LIỆU VÒI |
|
Bộ trao đổi nhiệt vây Ống |
ĐÃ NHẬP | ỐNG FIN LOẠI G | THÉP CARBON, ĐỒNG, THÉP KHÔNG GỈ, HỢP KIM | NHÔM |
| ÉP ĐUỔI | KIM LOẠI DUY NHẤT KIM LOẠI | THÉP CARBON, ĐỒNG, THÉP KHÔNG GỈ, HỢP KIM | ĐỒNG, NHÔM | |
|
ỐNG VIỀN THẤP ỐNG FIN LOẠI T |
THÉP CARBON, ĐỒNG, THÉP KHÔNG GỈ, HỢP KIM | / | ||
|
ỐNG TRE ỐNG GÓC |
THÉP CARBON, ĐỒNG, THÉP KHÔNG GỈ, HỢP KIM | / | ||
| VẾT THƯƠNG | ỐNG VÒI LOẠI L / KL / LL | THÉP CARBON, ĐỒNG, THÉP KHÔNG GỈ, HỢP KIM | ĐỒNG, NHÔM | |
| SỢI DÂY | ỐNG DÂY CHUYỀN | NHÔM, ĐỒNG, THÉP CARBON, INOX | NHÔM, ĐỒNG, THÉP CARBON, INOX | |
| LOẠI chữ U | ỐNG KIỂU U | THÉP CARBON, ĐỒNG, THÉP KHÔNG GỈ | / | |
| HÀN | HF HÀN VIỀN ỐNG | THÉP CARBON, INOX, HỢP KIM | THÉP CARBON, INOX, HỢP KIM | |
| LOẠI chữ U | ỐNG VÒI LOẠI H/HH | THÉP CARBON, INOX, HỢP KIM | THÉP CARBON, INOX, HỢP KIM | |
| HÀN | ỐNG VÒI NGHIÊN CỨU | THÉP CARBON, INOX, HỢP KIM | THÉP CARBON, INOX, HỢP KIM |
Vật liệu ống cơ sở:
thép không gỉ, thép carbon, thép hợp kim
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 Gr B Gr C,ASME SA179/ASTM A179,ASME SA192/ASTM A192
Thành phần hóa học thép hợp kim
| Cấp | Chỉ định UNS | Thành phần, % | ||||||
| Carbon | mangan | Phốt pho, tối đa | Lưu huỳnh, tối đa | silicon | crom | molypden | ||
| P1 | K11522 | 0,10-0,20 | 0,30-0,80 | 0,025 | 0,025 | 0,10-0,50 | -- | 0,44-0,65 |
| P2 | K11547 | 0,10-0,20 | 0,30-0,61 | 0,025 | 0,025 | 0,10-0,30 | 0,50-0,81 | 0,44-0,65 |
| P5 | K41545 | 0,15MAX | 0,30-0,60 | 0,025 | 0,025 | 0,50MAX | 4,00-6,00 | 0,45-0,65 |
| P9 | K90941 | 0,15MAX | 0,30-0,60 | 0,025 | 0,025 | 0,25-1,00 | 1,00-1,50 | 0,44-0,65 |
| P11 | K11597 | 0,05-0,15 | 0,30-0,60 | 0,025 | 0,025 | 0,50-1,00 | 1,00-1,50 | 0,44-0,65 |
| P12 | K11562 | 0,05-0,15 | 0,30-0,61 | 0,025 | 0,025 | 0,5MAX | 0,80-1,25 | 0,44-0,65 |
| P15 | K11578 | 0,05-0,15 | 0..30-0.60 | 0,025 | 0,025 | 1,15-1,65 | -- | 0,44-0,65 |
| P21 | K31545 | 0,05-0,15 | 0,30-0,60 | 0,025 | 0,025 | 0,50MAX | 2,65-3,35 | 0,80-1,06 |
Lớp vật liệu
| tiêu chuẩn Mỹ | Thép Austenit: TP304,TP304L,TP304H, TP304N, TP310S,TP316,TP316L,TP316Ti,TP316H, TP317,TP317L, TP321, TP321H,TP347, TP347H,904L… Thép kép: S32101,S32205,S31803,S32304,S32750,S32760 Người khác:TP405,TP409,TP410,TP430,TP439,... |
| Tiêu chuẩn Châu Âu | 1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.441 0, 1.4501 |
| Tiêu chuẩn GOST | 08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2, 08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х1 8Н10Т, 08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Chi tiết kỹ thuật/Chi tiết ống cơ sở
Đường kính ống : 20 mm OD Min to 219 mm OD Max.
Độ dày ống: Tối thiểu 2 mm đến 16mm
Vật liệu ống: Thép carbon, Thép không gỉ, Thép hợp kim, Thép Corten, Thép song công, Thép siêu kép, Inconel, Nickle & Incolloy cao Chrome, vật liệu CK 20 và một số vật liệu khác.
Chi tiết vây
Độ dày vây: Tối thiểu.0,8 mm đến tối đa.4mm
Chiều cao cánh: Tối thiểu 0,25” (6,35 mm) Đến tối đa 1,5” (38 mm)
Mật độ vây: Tối thiểu 43 vây trên mỗi mét đến tối đa.287 Vây trên mỗi mét
Vật liệu: Thép carbon, Thép không gỉ, Thép hợp kim, Thép Corten, Thép Duplex và Incolloy.
Các ứng dụng
Các ống vây hình chữ U thường được sử dụng trong các bộ trao đổi nhiệt, nồi hơi và các ứng dụng truyền nhiệt khác.Chúng đặc biệt hữu ích trong các trường hợp có sự chênh lệch nhiệt độ lớn giữa các chất lỏng được trao đổi, vì các cánh tản nhiệt trên ống làm tăng diện tích bề mặt truyền nhiệt và nâng cao hiệu quả.Các ống vây hình chữ U cũng được sử dụng trong các hệ thống điều hòa không khí, hệ thống làm lạnh và các ứng dụng công nghiệp khác cần truyền nhiệt.
