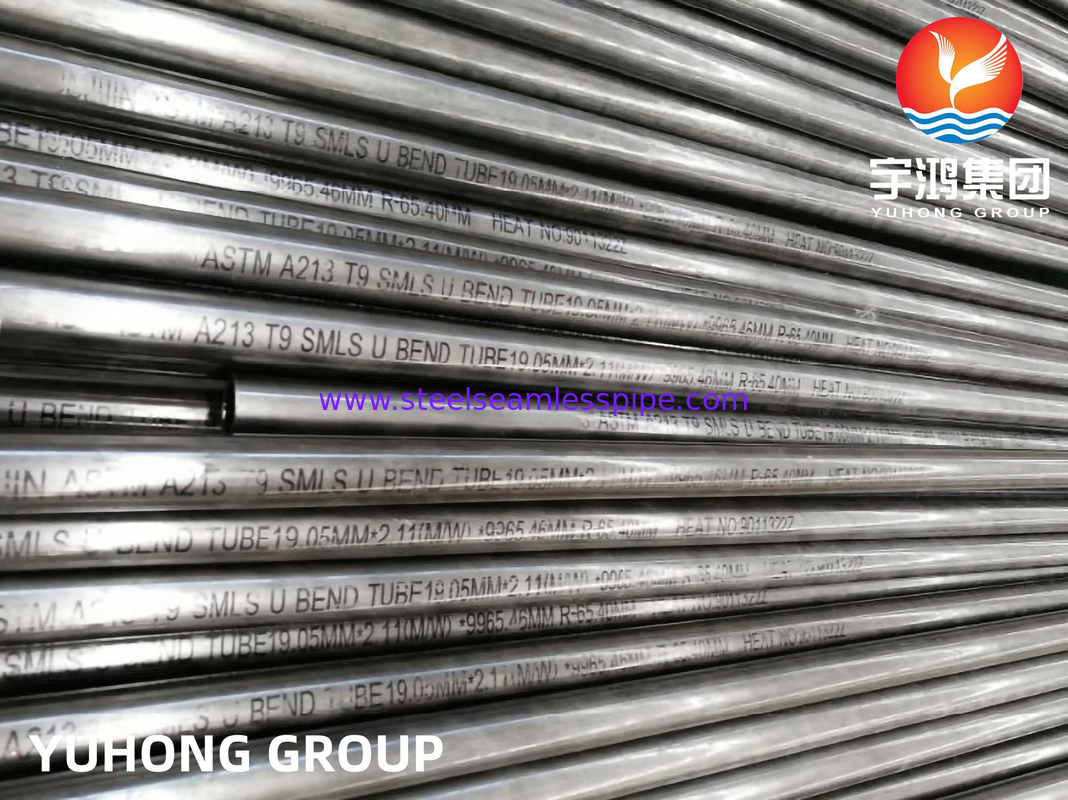

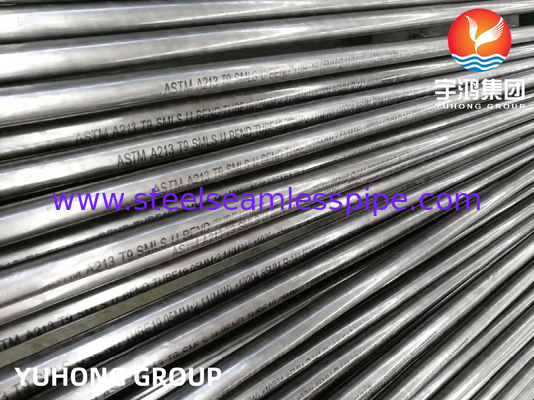

ASME SA213 T9 9Cr1Mo kim loại hợp kim thép ống trao đổi nhiệt U cong liền mạch
Tổng quan:
Bụi U-bend liền mạch T9 là một ống chuyên dụng được thiết kế để sử dụng trong các ứng dụng khác nhau, đặc biệt là trong các ngành công nghiệp như hàng không vũ trụ, ô tô và sản xuất.Nó có một đường cong hình U độc đáo cho phép lưu lượng hiệu quả và quản lý không gian tối ưu trong các hệ thống mà các ống thẳng truyền thống có thể không phù hợp hoặc hoạt động hiệu quả.
Một trong những đặc điểm chính của ống U-bend liền mạch T9 là cấu trúc liền mạch của chúng, loại bỏ hàn và khớp, do đó tăng cường độ bền và giảm nguy cơ rò rỉ.Thiết kế này đảm bảo một cấu trúc mạnh mẽ hơn có khả năng chịu được áp suất cao và điều kiện đòi hỏi, làm cho nó lý tưởng cho các ứng dụng hiệu suất cao.
Quá trình sản xuất thường liên quan đến các kỹ thuật tiên tiến như hình thành chính xác và xử lý nhiệt, đảm bảo các ống đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt.Sự chú ý đến chi tiết này cho phép độ chính xác kích thước tuyệt vời và khả năng lặp lại, rất cần thiết cho các ứng dụng mà các phép đo chính xác là rất quan trọng.
Các vật liệu được sử dụng trong các ống U-bend liền mạch T9 thường bao gồm hợp kim cấp cao, cung cấp các lợi ích như khả năng chống ăn mòn và tính chất cơ học vượt trội.Điều này làm cho chúng phù hợp với môi trường khắc nghiệt và kéo dài tuổi thọ của chúng.
Ngoài ra, ống u-bend T9 rất linh hoạt, có sẵn trong các đường kính và độ dày tường khác nhau để đáp ứng các yêu cầu cụ thể.Chúng có thể dễ dàng được tích hợp vào các hệ thống hiện có do thiết kế thích nghi của chúng, làm cho chúng trở thành sự lựa chọn của các kỹ sư và nhà thiết kế.
Chi tiết:
| Tiêu chuẩn |
ASTM A213 & Tiêu chuẩn ASME, DIN & EN tương đương |
| Các lớp học |
T9;9Cr1Mo |
| Loại |
Bơm không may U-ben |
| Chiều kính bên ngoài |
1/4' đến 1'' hoặc kích thước tùy chỉnh |
| Độ dày tường |
BWG25;BWG22;BWG20;BWG18;BWG16;BWG14;BWG12;BWG10 |
| Chiều dài |
chiều dài cắt tùy chỉnh |
| Điều kiện giao hàng |
Bình thường hóa & Tâm nhiệt |
| Kết thúc |
Kết thúc đơn giản, kết thúc cong |
| Kiểm tra khác |
Phân tích sản phẩm,Kiểm tra dòng điện Eddy, Kiểm tra thủy tĩnh, Kiểm tra siêu âmThử nghiệm phẳng, thử nghiệm độ cứng, thử nghiệm kéo vv |
| Cấu trúc |
Tất cả các ống được sản xuất và kiểm tra / thử nghiệm theo các tiêu chuẩn liên quan bao gồm ASTM và ASME |
| Bao bì |
Vỏ gỗ dán/Gỗ dệt trong gói |
Thành phần hóa học:
| Thể loại |
UNS |
C |
Thêm |
P |
S |
Vâng |
Cr |
Mo. |
| T9 |
K90941 |
0.15 tối đa |
0.30-0.60 |
0.025 tối đa |
0.025 tối đa |
0.25-1.00 |
8.0-10.0 |
0.90-1.10 |
Tính chất cơ học:
| Thể loại |
UNS |
Độ bền kéo, min, ksi (MPa) |
Năng lượng năng suất,
min, ksi (MPa) |
Chiều dài trong 2 inch.
hoặc 50mm, min (%) |
Độ cứng |
| Rockwell |
Brinell/Vickers |
| T9 |
K90941 |
60 ((415) |
30 ((205) |
30 |
89HRB |
179HBW/190HV |
Ứng dụng:
1. Máy trao đổi nhiệt: T9 ống U cong liền mạch được sử dụng rộng rãi trong máy trao đổi nhiệt cho các ngành công nghiệp khác nhau, bao gồm sản xuất điện, hóa dầu và chế biến hóa chất.Các ống này tạo điều kiện chuyển nhiệt hiệu quả giữa chất lỏng nóng và lạnh, làm cho chúng lý tưởng cho các ứng dụng như trao đổi nhiệt vỏ và ống, tụ và tiết kiệm.
2. Ống nung và Superheaters: T9 ống U uốn cong liền mạch tìm thấy ứng dụng trong nồi hơi và superheaters.Chúng được sử dụng để tạo và làm nóng hơi nước trong các nhà máy điện và các quy trình công nghiệp đòi hỏi hoạt động áp suất cao và nhiệt độ caoXây dựng thép hợp kim T9 cung cấp độ bền tuyệt vời và chống biến dạng bò.
3. Xử lý và quá trình hóa dầu: Các ống U uốn liền mạch T9 được sử dụng trong các ngành công nghiệp tinh chế và hóa dầu cho các ứng dụng như lò nứt, cải cách,và hệ thống đường ống nhiệt độ caoCác ống này có thể chịu được môi trường ăn mòn và nhiệt độ cao liên quan đến các quy trình này, đảm bảo hiệu suất đáng tin cậy và tuổi thọ lâu dài.
4Các nhà máy năng lượng mặt trời nhiệt: Các ống U uốn liền mạch T9 được sử dụng trong các nhà máy năng lượng mặt trời nhiệt để thu thập và truyền năng lượng mặt trời.Chúng được kết hợp vào các ống thu của các bộ sưu tập năng lượng mặt trời parabolic, nơi chúng hấp thụ bức xạ mặt trời và chuyển nó sang một chất lỏng làm việc để sản xuất điện hoặc các ứng dụng nhiệt khác.
5Hệ thống đường ống nhiệt độ cao: Các ống cong U liền mạch T9 phù hợp với các hệ thống đường ống nhiệt độ cao được tìm thấy trong các ngành công nghiệp khác nhau, bao gồm dầu khí, hóa chất và sản xuất điện.Chúng có thể được sử dụng cho các ứng dụng như phân phối hơi nước, đường ống hơi nước quá nóng, và hệ thống lưu thông dầu nóng, nơi khả năng chống nhiệt độ cao và căng thẳng nhiệt là rất quan trọng.
