Vòng đùi kết nối đùi kết thúc Hastelloy B3 hợp kim niken Buttweld Fitting ASTM B366 UNS N10675

Tổng quan:

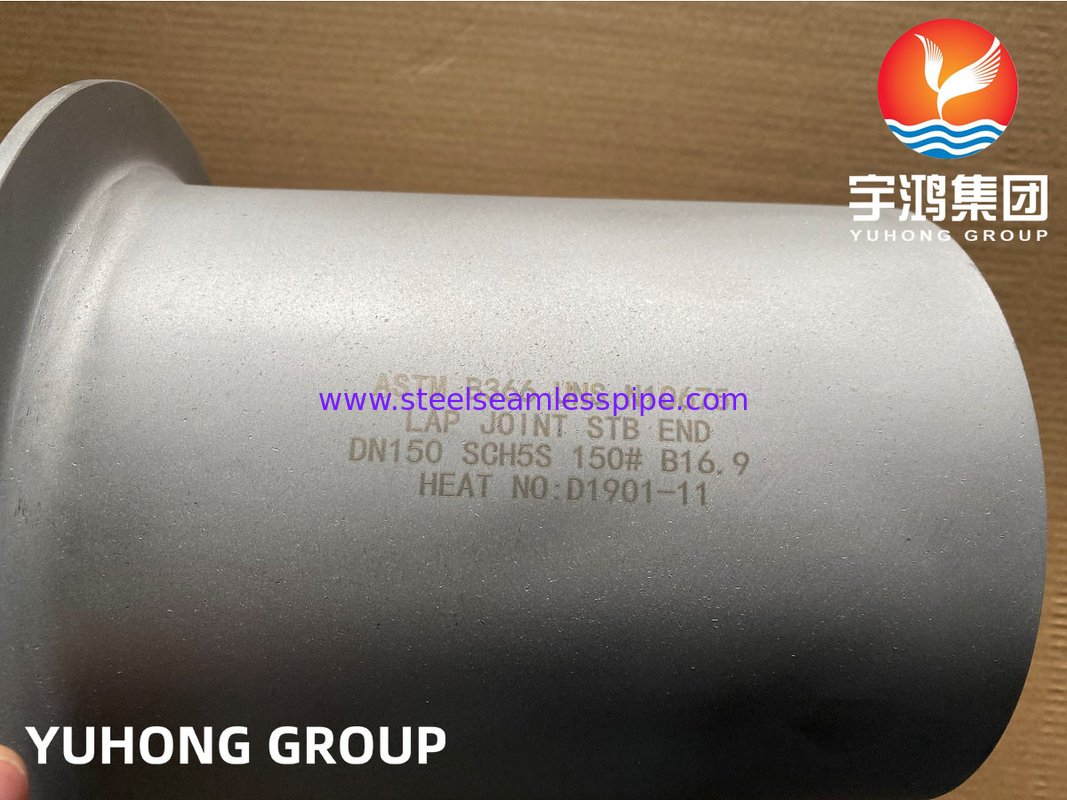

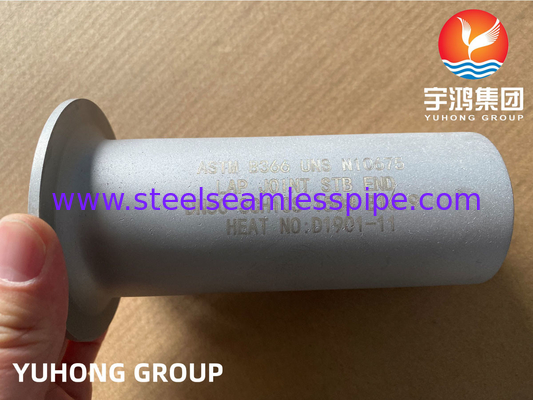

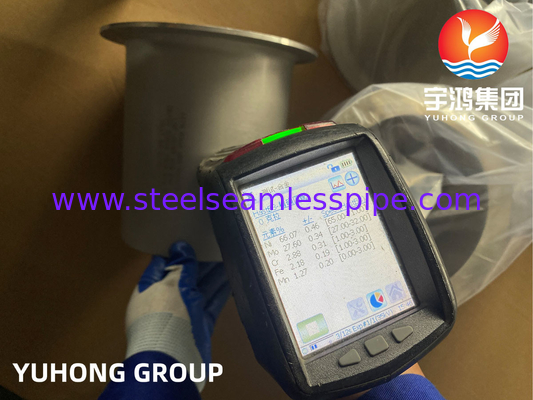

Hastelloy B3 Lap Joint Stub End là một thành phần chuyên dụng được làm từ Hastelloy B3,một hợp kim niken-molybdenum hiệu suất cao được biết đến với khả năng chống lại axit clorhydric đặc biệt ở mọi nồng độ và nhiệt độHợp kim này cũng thể hiện khả năng chống cự tuyệt vời đối với hố, nứt do ăn mòn căng thẳng và oxy hóa, làm cho nó lý tưởng cho môi trường ăn mòn.

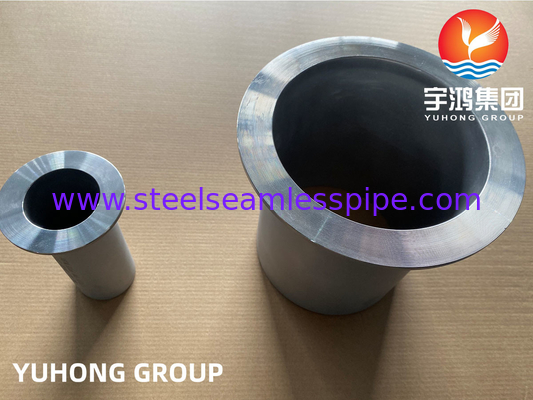

Kết thúc stub khớp lưng có một hồ sơ phẳng cho phép kết nối dễ dàng với sườn ống, cung cấp một giao diện an toàn và kín.cho phép lắp ráp và tháo rời đơn giản, đặc biệt có lợi trong các hoạt động bảo trì.

Các đặc điểm chính của Hastelloy B3 bao gồm:

- Kháng ăn mòn: Kháng chống đặc biệt với môi trường giảm, đặc biệt là trong axit hữu cơ và vô cơ, tăng độ bền trong các ứng dụng xử lý hóa học khắc nghiệt.

- Độ ổn định nhiệt độ: duy trì tính chất cơ học của nó trong một phạm vi nhiệt độ rộng, đảm bảo độ tin cậy hoạt động trong các điều kiện hoạt động khác nhau.

- Sản xuất: Hợp kim có thể dễ dàng hàn và hình thành, cho phép tùy chỉnh trong các ứng dụng công nghiệp khác nhau.

- linh hoạt: Thích hợp để sử dụng trong chế biến hóa chất, ngành công nghiệp hóa dầu và các ứng dụng khác nơi có môi trường gây hấn, củng cố vai trò của nó trong các hệ thống quan trọng.

Chi tiết:

Thành phần hóa học:

Tính chất cơ học:


Kích thước:

Kích thước danh nghĩa		OD của xi lanh (mm)		Chiều dài (mm)		Phân kính của filet (mm)		Chiều kính vòng tròn (mm)
DN	NPS	Đang quá liều		F		R		G
		Max.	Chưa lâu.	Loại dài	Chữ viết ngắn	A	B tối đa
15	1/2	22.8	20.5	76	51	3	0.8	35
20	3/4	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	1 1/4	43.6	41.4	102	51	5	0.8	64
40	1 1/2	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	2 1/2	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	3 1/2	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
Ghi chú: 1) Khi loại ngắn được sử dụng trên các miếng lót lớn hơn với PN 50 và PN 110 ((300 và 600 lb) và trên các miếng lót với PN 150 ((900 lb) trở lên,hoặc loại dài được sử dụng trên sườn lớn hơn với PN 260 và PN 420 ((1500 và 2500LB), chiều dài của xi lanh có thể được thêm vào để có thể hàn, chiều dài thêm sẽ được đàm phán bởi nhà sản xuất và người mua. 2) Độ dày của khớp phải được thêm vào nếu sử dụng bề mặt tiếp xúc TG và MFM của vòm, và độ dày thêm phải tăng lên (không được bao gồm trong) chiều dài cơ sở F. 3) bán kính của filet R ((loại A) phải phù hợp với các vòm lỏng theo GB / T 9118.1 9118.2 hoặc ASME B16.5Xanh của filet R (loại B) chỉ được áp dụng cho các tiêu chuẩn của MSS SP-43 với chiều dài ngắn F. 4) Độ kính khớp vòng tay G phải phù hợp với mặt gia công tiêu chuẩn được chỉ định trong ASME B16.5, và mặt sau của khớp phải được gia công để phù hợp với bề mặt lắp đặt.Khi sử dụng RJ,kích thước K được chỉ định trong ASME B 16.5 áp dụng. 5) Độ dày khớp vòng tròn tối thiểu t không được thấp hơn độ dày tường ống danh nghĩa.
