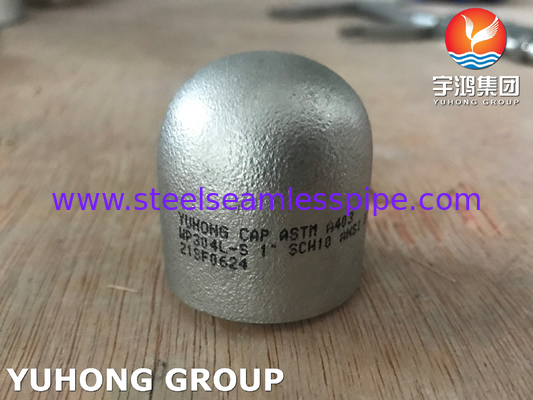

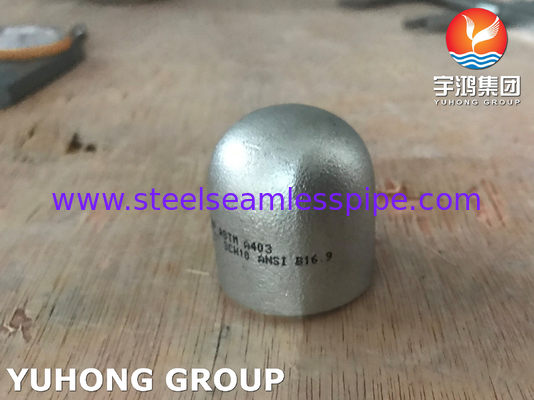

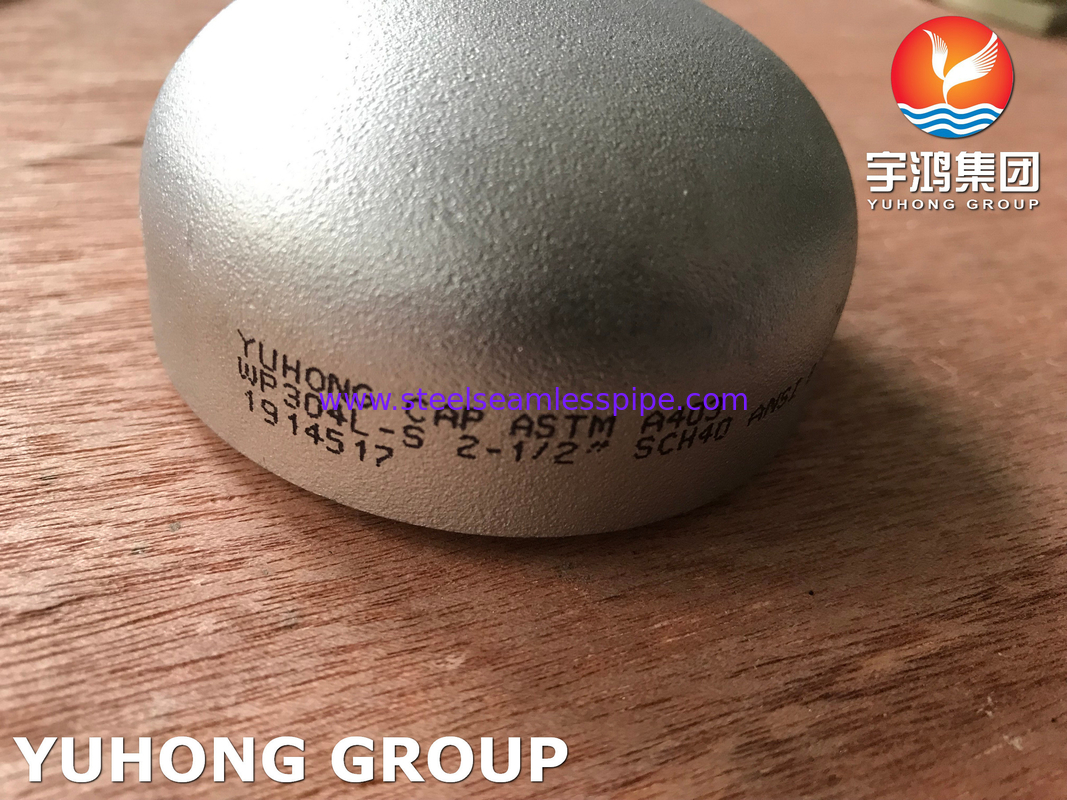

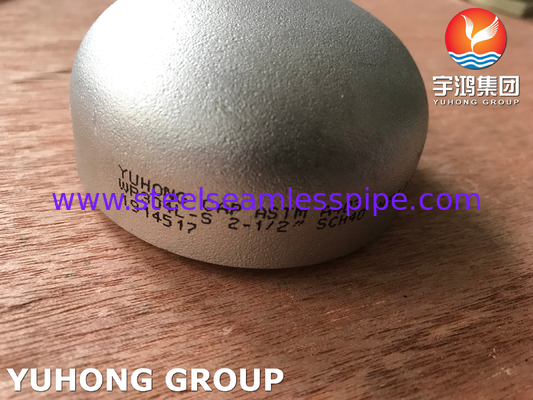

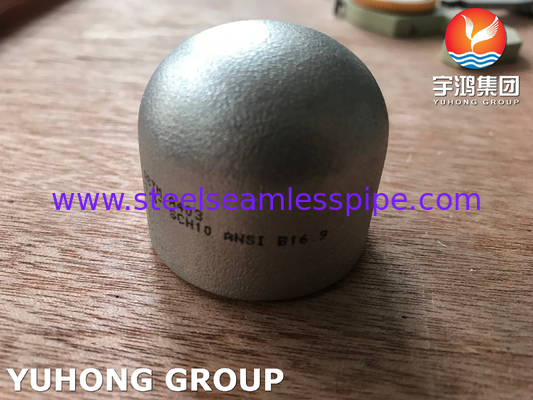

ASTM A403 WP304L 1.4307 Chiếc thép thép không gỉ
Tổng quan:
Nắp đầu WP304L là các thành phần quan trọng được sử dụng trong các hệ thống đường ống khác nhau, đặc biệt là trong các ngành công nghiệp mà khả năng chống ăn mòn và độ bền là điều cần thiết.Các nắp đầu này được thiết kế để cung cấp một sự đóng kín an toàn ở đầu ống, ngăn chặn sự thoát của chất lỏng và đảm bảo tính toàn vẹn cấu trúc.
Danh hiệu ¥304L ¥ chỉ ra rằng hợp kim này có hàm lượng carbon thấp hơn so với thép không gỉ tiêu chuẩn 304,Tăng khả năng hàn của nó và giảm nguy cơ mưa carbide trong quá trình hànĐiều này làm cho WP304L phù hợp với các ứng dụng nhiệt độ cao và môi trường tiếp xúc với các chất ăn mòn.
Những nắp đầu này cung cấp khả năng chống oxy hóa và ăn mòn tuyệt vời, làm cho chúng lý tưởng để sử dụng trong chế biến hóa học, thực phẩm và đồ uống, dược phẩm và các ứng dụng biển.Vật liệu cũng không từ tính và thể hiện sức mạnh và độ dẻo dai tốt, góp phần vào tính linh hoạt của nó trong các điều kiện khác nhau.
Được sản xuất thông qua các quy trình như làm việc nóng hoặc lạnh, các nắp đầu này có kích thước và độ dày tường khác nhau để đáp ứng các nhu cầu ống khác nhau.Chúng có thể được sử dụng trong cả hai kết nối hàn và dây chuyền, đảm bảo phù hợp chặt chẽ trong các kịch bản lắp đặt khác nhau. Ngoài ra, nắp đầu WP304L tuân thủ các tiêu chuẩn của ngành, đảm bảo chất lượng và độ tin cậy.
Về bảo trì, các nắp này đòi hỏi sự chăm sóc tối thiểu do bản chất bền vững của chúng, mặc dù kiểm tra thường xuyên có thể giúp xác định bất kỳ dấu hiệu mòn hoặc ăn mòn theo thời gian.Độ bền và độ bền của chúng không chỉ làm giảm nhu cầu thay thế thường xuyên mà còn góp phần vào hiệu quả và an toàn tổng thể của hệ thống đường ống.
Chi tiết:
| Tiêu chuẩn |
Đơn vị xác định số lượng và số lượng máy bay |
| Vật liệu |
WP304L; 1.4307 |
| Loại |
Nắp đít |
| Kết nối |
Phối hàn |
| Kích thước |
1/2"-48" ((DN15-DN1200) hoặc kích thước tùy chỉnh |
| Độ dày |
SCH10S-XXS ((2-60mm) |
| Bề mặt |
Bắn cát |
| Bao bì |
Vỏ gỗ dán/Pallet |
Thành phần hóa học:
| Thể loại |
C |
Thêm |
P |
S |
Vâng |
Ni |
Cr |
| WP304L |
0.03 tối đa |
2tối đa 0,0 |
0.045 tối đa |
0.03 tối đa |
1.00 tối đa |
8.0-12.0 |
18.0-20.0 |
Tính chất cơ học:
| Thể loại |
Năng lượng năng suất, phút,
ksi [MPa] |
Độ bền kéo, phút,
ksi [MPa] |
Chiều dài
%
|
| WP304L |
25(170) |
70 ((485) |
28 |
Kích thước cho BW Cap:
 |
| Kích thước danh nghĩa |
Diameter ở Bevel
(mm)
|
Chiều dài
(mm)
|
Giới hạn độ dày tường cho chiều dài E
(mm)
|
| DN |
NPS |
- Bệnh quá liều. |
E |
E1 |
| 15 |
1/2 |
21.3 |
25 |
25 |
4.57 |
| 20 |
3/4 |
26.7 |
25 |
25 |
3.81 |
| 25 |
1 |
33.4 |
38 |
38 |
4.57 |
| 32 |
1 1/4 |
42.2 |
38 |
38 |
4.83 |
| 40 |
1 1/2 |
48.3 |
38 |
38 |
5.08 |
| 50 |
2 |
60.3 |
38 |
44 |
5.59 |
| 65 |
2 1/2 |
73.0 |
38 |
51 |
7.11 |
| 80 |
3 |
88.9 |
51 |
64 |
7.62 |
| 90 |
3 1/2 |
101.6 |
64 |
76 |
8.13 |
| 100 |
4 |
114.3 |
64 |
76 |
8.64 |
| 125 |
5 |
141.3 |
76 |
89 |
9.65 |
| 150 |
6 |
168.3 |
89 |
102 |
10.92 |
| 200 |
8 |
219.1 |
102 |
127 |
12.7 |
| 250 |
10 |
273.0 |
127 |
152 |
12.7 |
| 300 |
12 |
323.8 |
152 |
178 |
12.7 |
| 350 |
14 |
355.6 |
165 |
191 |
12.7 |
| 400 |
16 |
406.4 |
178 |
203 |
12.7 |
| 450 |
18 |
457.0 |
203 |
229 |
12.7 |
| 500 |
20 |
508.0 |
229 |
254 |
12.7 |
| 550 |
22 |
559.0 |
254 |
254 |
12.7 |
| 600 |
24 |
610.0 |
267 |
305 |
12.7 |
| 650 |
26 |
660.0 |
267 |
... |
... |
| 700 |
28 |
711.0 |
267 |
... |
... |
| 750 |
30 |
762.0 |
267 |
... |
... |
| 800 |
32 |
813.0 |
267 |
... |
... |
| 850 |
34 |
864.0 |
267 |
... |
... |
| 900 |
36 |
914.0 |
267 |
... |
... |
| 950 |
38 |
965.0 |
305 |
... |
... |
| 1000 |
40 |
1016.0 |
305 |
... |
... |
| 1050 |
42 |
1067.0 |
305 |
... |
... |
| 1100 |
44 |
1118.0 |
343 |
... |
... |
| 1150 |
46 |
1168.0 |
343 |
... |
... |
| 1200 |
48 |
1219.0 |
343 |
... |
... |
Ghi chú chung: Hình dạng của các nắp này phải hình elipsoid và phải phù hợp với các yêu cầu được đưa ra trong Bộ quy tắc lò hơi và bình áp suất của ASME.
Lưu ý:
(1) Chiều dài E áp dụng cho độ dày không vượt quá số được đưa ra trong cột
(2) Chiều dài E1áp dụng đối với độ dày lớn hơn số được đưa ra trong cột ️ Độ dày tường giới hạn cho chiều dài, E ️ cho NPS 24 và nhỏ hơn. Đối với NPS 26 và lớn hơn, chiều dài E1phải được thỏa thuận giữa nhà sản xuất và người mua. |
Ứng dụng:
1Hệ thống đường ống: Được sử dụng để niêm phong đầu đường ống trong ngành công nghiệp hóa học, dầu khí và khí đốt, đảm bảo tính toàn vẹn và ngăn ngừa rò rỉ.
2. chế biến thực phẩm: Thích hợp cho các hệ thống xử lý và chế biến thực phẩm, nơi vệ sinh và chống ăn mòn là rất quan trọng.
3Ngành công nghiệp dược phẩm: Được sử dụng trong các quy trình sản xuất, nơi sự sạch sẽ và hàm lượng niken thấp là điều cần thiết để ngăn ngừa các phản ứng dị ứng.
4Thiết bị bia: Lý tưởng cho các hệ thống sản xuất bia, nơi nó giúp duy trì chất lượng bia.
5Ứng dụng biển: Được sử dụng trong môi trường biển do khả năng chống ăn mòn bằng nước mặn.
6Xây dựng: Ứng dụng trong các thành phần cấu trúc đòi hỏi độ bền và khả năng chống lại các yếu tố.
