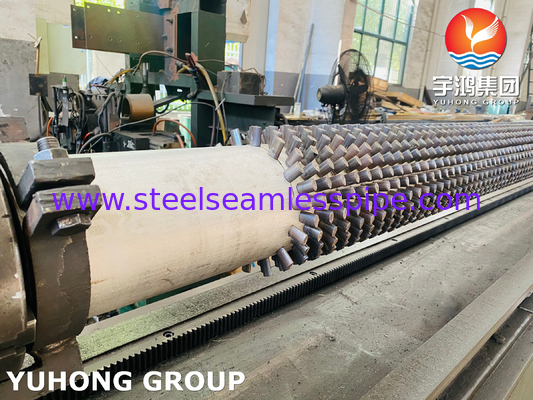

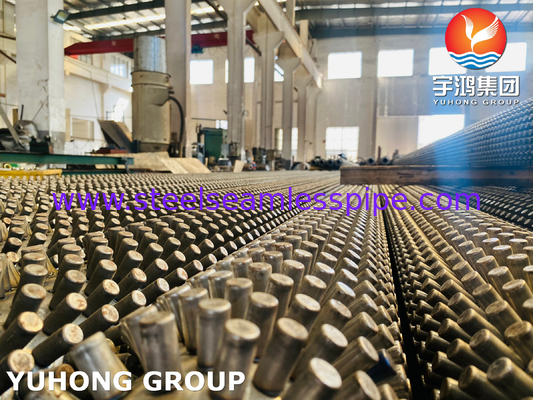

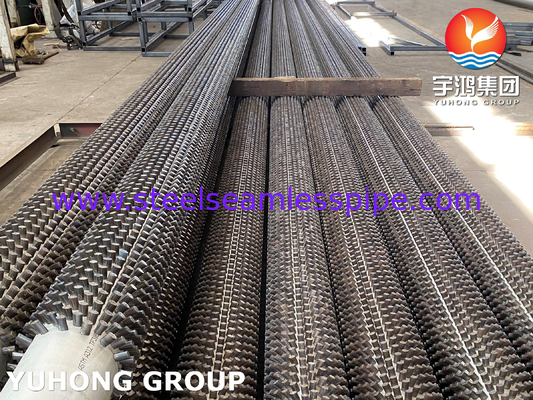

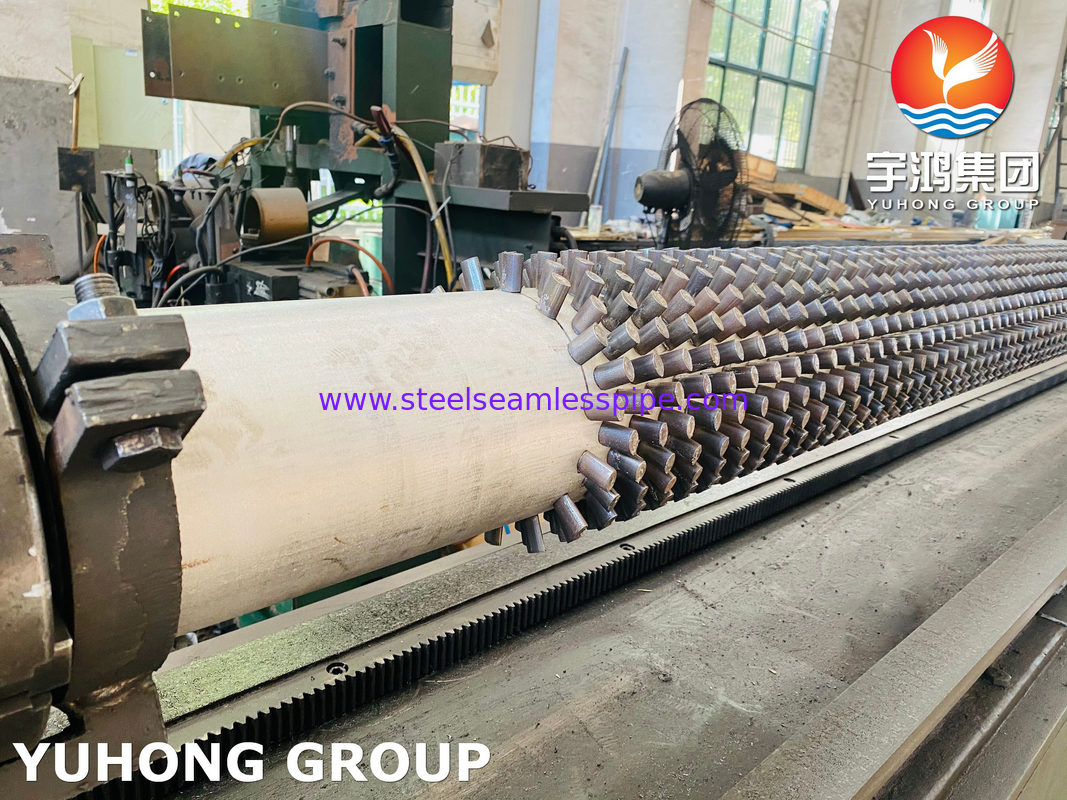

Ống vây Stud TP347, Kiểu hàn cao tần, 11Cr Pin cho Lò sưởi đốt

Ống vây Studded TP347 Kiểu Hàn Tần số Cao 11Cr Pin cho Lò sưởi đốt

Ống vây Studdedđược sản xuất bằng cách quấn một dải vây liên tục theo hình xoắn ốc trên ống. Hàn điện trở HF thường sử dụng tần số 400 kHz. Vây được quấn quanh ống và hàn liên tục. Dải vây được quấn xoắn ốc trên ống và hàn liên tục bằng quy trình điện tần số cao vào ống cơ sở dọc theo gốc xoắn ốc. Dải vây được giữ dưới lực căng và bị giới hạn theo chiều ngang khi nó được đúc xung quanh ống, do đó đảm bảo rằng dải này tiếp xúc chặt chẽ với bề mặt của ống cơ sở. Hàn liên tục được áp dụng tại điểm mà dải vây bắt đầu uốn quanh đường kính ống bằng quy trình hàn hồ quang kim loại khí.

Đối với một ống hoặc kích thước ống nhất định, diện tích bề mặt truyền nhiệt cần thiết trên một đơn vị chiều dài của ống có thể thu được bằng cách xác định chiều cao vây, độ dày vây và/hoặc số lượng vây trên một mét chiều dài.

Chi tiết ống cơ sở

• Đường kính ống: Tối thiểu 25 mm OD đến Tối đa 219 mm OD
• Độ dày ống: Tối thiểu 2 mm đến 16mm
• Vật liệu ống: Thép carbon, Thép không gỉ, Thép hợp kim, Thép Corten, Thép duplex, Thép Super Duplex, Inconel, High Chrome High Nickle & Incolloy, vật liệu CK 20 và một số vật liệu khác.

Chi tiết vây

• Độ dày vây: Tối thiểu 5 mm đến Tối đa 20 mm
• Chiều cao vây: Tối thiểu 0.25” (6.35 mm) Đến Tối đa 1.5” (38 mm)
• Mật độ vây: Tối thiểu 43 Vây trên Mét Đến Tối đa 287 Vây trên Mét
• Vật liệu: Thép carbon, Thép không gỉ (ss304, 11Cr, 13 Cr), Thép hợp kim, Thép Corten, Thép Duplex và Incolloy.

Đặc điểm của ống Studded

• Gọn nhẹ vì chiếm ít không gian
• Rất bền
• Được ưa chuộng hơn ống vây như một hệ thống truyền nhiệt
• Hiệu suất cao hơn

Ống thép liền mạch chủ yếu được sử dụng trong nồi hơi và lò nung. Chủ yếu được sử dụng trong môi trường ăn mòn. Trong ngành công nghiệp hóa dầu, dầu thô đặc hơn đi qua ống có gai. Nhiệt được tạo ra từ bên ngoài ống. Ở đầu kia của ống, chúng ta có sản phẩm lỏng, sau đó được gửi đi để xử lý.

Ống Studded cũng được sử dụng trong nồi hơi ống nước. Chúng giúp làm nóng nước. Ống Studded có hình bầu dục và được hàn vào nồi hơi.

Việc sử dụng ống ren làm giảm việc sử dụng ống trần vì bề mặt truyền nhiệt của một ống ren có thể thay thế bề mặt truyền nhiệt của 4 đến 10 ống trần.

Ống ren có thể được sử dụng ở những nơi sử dụng nhiên liệu khắc nghiệt có thể gây ra thiệt hại cho môi trường. Để ngăn ngừa ăn mòn, bề mặt bên ngoài của ống Studded có thể được phủ hoặc xử lý bằng một lớp bảo vệ.

Ống tán đinh cũng được sử dụng trong nồi hơi tro soda và lò phản ứng tầng sôi vì chúng giảm thiểu xói mòn.

Chúng cũng được sử dụng trong nhà máy thép, bộ làm mát không khí, nhà máy điện, bộ trao đổi nhiệt, v.v.

Kích thước và vật liệu ống Studded

Ứng dụng

Ngành công nghiệp điện

• Bộ quá nhiệt & Bộ gia nhiệt lại nồi hơi: Với khả năng chịu nhiệt độ cao và chống ăn mòn tuyệt vời, chúng chịu được sự xói mòn của hơi nước để tăng cường hiệu quả truyền nhiệt để tạo ra hơi nước nhiệt độ cao.
• Bộ tiết kiệm: Tăng diện tích hấp thụ nhiệt để thu hồi nhiệt thải từ khí thải, cải thiện hiệu suất nhiệt của nồi hơi.

Ngành công nghiệp hóa dầu

• Lò nung: Được ứng dụng trong các phần bức xạ và đối lưu của lò sưởi, hoạt động ổn định dưới nhiệt độ cao, áp suất và môi trường ăn mòn để làm nóng chất lỏng quy trình.
• Lò sưởi & Xử lý nhiệt: Được sử dụng làm bộ phận gia nhiệt, chống lại sự xói mòn của khí thải nhiệt độ cao để đảm bảo gia nhiệt ổn định cho quá trình xử lý kim loại.

Ngành công nghiệp giấy

• Máy nghiền bột giấy: Chức năng như các bộ phận gia nhiệt trong môi trường nhiệt độ cao, kiềm cao để tạo điều kiện cho quá trình nấu bột giấy và cải thiện hiệu quả sản xuất.
• Thiết bị sấy hơi nước: Truyền nhiệt hơi nước để làm khô giấy nhanh chóng, nâng cao chất lượng sản phẩm.

Các lĩnh vực khác

• Chế biến thực phẩm: Được sử dụng trong thiết bị gia nhiệt để nướng, hấp và sấy để duy trì chất lượng thực phẩm.
• Hàng không vũ trụ: Được ứng dụng trong các bộ phận yêu cầu tản nhiệt cao, tận dụng cấu trúc vây để cải thiện hiệu quả nhiệt trong động cơ máy bay và các bộ phận liên quan.
