Yuhong Holding Group Co., LTD
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001-2008, API 5L, API 5CT |
| Số mô hình: | GOST9941-81 |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | TÚI DỆT, BÓP, TÚI DỆT |
| Thời gian giao hàng: | phụ thuộc vào số lượng |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 100 tấn mỗi tháng |
| Thông số kỹ thuật: | BS6323 Phần 5 ERW 1, ERW 2, ERW 3, ERW 4, ERW 5 | Thể loại: | 12X18H12T |
|---|---|---|---|
| đường kính ngoài: | 3/4" (19.05), 1"(25.4) , 1-1/4"(31.75), 1-1/2"(38.1), 2" (50.8), 2-1/2" | Loại: | 1KM , GKM , NKM , New Zealand |
| Lịch trình: | BWG10, 12, 14, 16, 18, 20, 22, 25 | Vật liệu: | Thép carbon |
| Điểm nổi bật: | Hiệu suất trong ống nồi hơi,Bụi nồi hơi thép carbon thấp,ERW1 ống nồi hơi |
||

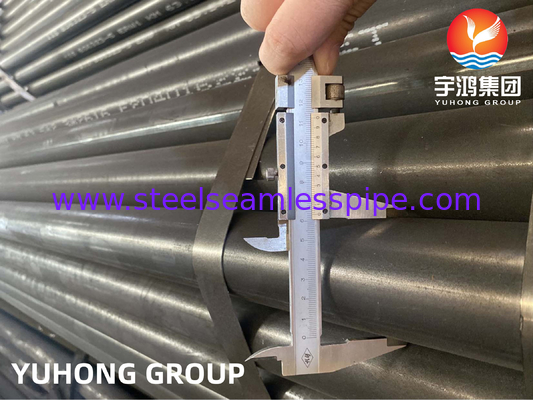

BS 6323-5 ERW1 KM ống nồi hơi
BS 6323-5 ERW1 KM Boiler Tube là một thông số kỹ thuật tiêu chuẩn của Anh cho các ống thép cacbon hàn điện (ERW) được sử dụng trong các ứng dụng nồi hơi.Các loại ERW1 chỉ ra rằng ống được sản xuất bằng một vật liệu thép carbon thấp, trong khi chỉ định KM có nghĩa là ống phù hợp với hệ thống nồi hơi nhiệt độ và áp suất cao.,và thử nghiệm ống nồi hơi để đảm bảo hiệu suất an toàn và đáng tin cậy trong các ứng dụng nồi hơi công nghiệp.
Thép hạng và thành phần hóa học:
| Thiết kế quốc gia |
Thành phần hóa học (phân tích chậu) | Tính chất cơ học | |||||||||||||
| C | Vâng | Thêm | P | S | KM (như hàn) | GMK và GZF | NKM và NZF (được bình thường hóa) | ||||||||
| Tối đa. | Tối đa. | Tối đa. | Tối đa. | Tối đa. | Re phút. |
Rm phút. |
A phút |
A phút. |
Re phút. |
Rm phút. |
A phút. |
Re phút. |
Rm phút. |
A phút. |
|
| D/a≤ 20 |
D/a> 20 |
||||||||||||||
| % | % | % | % | % | N/m m2 |
N/m m2 |
% | % | N/m m2 |
N/m m2 |
% | N/m m2 |
N/m m2 |
% | |
| ERW 1 | 0.13 | __ | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | __ | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | __ | __ | 340 | 490 | 20 |
| Chiều kính | Sự khoan dung | |||
| 1 | 2 | 3 | ||
| kết thúc | Tối đa và bao gồm | Điều kiện KM D/a | GKM, GZF,NKM, NZF điều kiện 20 |
|
| ≤ 40 GKM,GZF, | ||||
| NKM, NZF condition≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ± 0.12 | ± 0.18 | ± 0.24 | |
| 20 | 30 | ± 0.15 | ± 0.22 | ± 0.30 |
| 30 | 50 | ± 0.20 | ± 0.30 | ± 0.40 |
| 50 | 70 | ± 0.25 | ± 0.37 | ± 0.50 |
| 70 | 90 | ± 0.30 | ± 0.45 | ± 0.60 |
| 90 | 110 | ± 0.35 | ± 0.52 | ± 0.70 |
| 110 | 130 | ± 0.45 | ± 0.68 | ± 0.90 |
| 130 | 150 | ± 0.55 | ± 0.82 | ± 1.10 |
| 150 | 170 | ± 0.65 | ± 0.97 | ± 1.30 |
| 170 | ± 0,75% của bên ngoài | ± 1% đường kính bên ngoài | ± 1,5% đường kính bên ngoài | |
| đường kính |
||||
| Kích thước ống cho máy trao đổi nhiệt & máy ngưng tụ & nồi hơi | |||||||||||
| Chiều kính bên ngoài | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Độ dày tường mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | inch | Trọng lượng kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Hình dạng của ống:Dòng thẳng & U-bend & Fined & Coiled | |||||||||||
| ống thép không gỉ:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216-5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
|
Bụi thép carbon & hợp kim:A/SA178, A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214, SA423 |
|||||||||||
Ứng dụng
Các công ty khoan dầu ngoài khơi
Sản xuất điện
Dầu hóa dầu
Xử lý khí
Hóa chất đặc biệt
Dược phẩm
Thiết bị thuốc
Thiết bị hóa học
Thiết bị nước biển
Máy trao đổi nhiệt
Máy nồng độ
Ngành công nghiệp bột giấy và giấy
