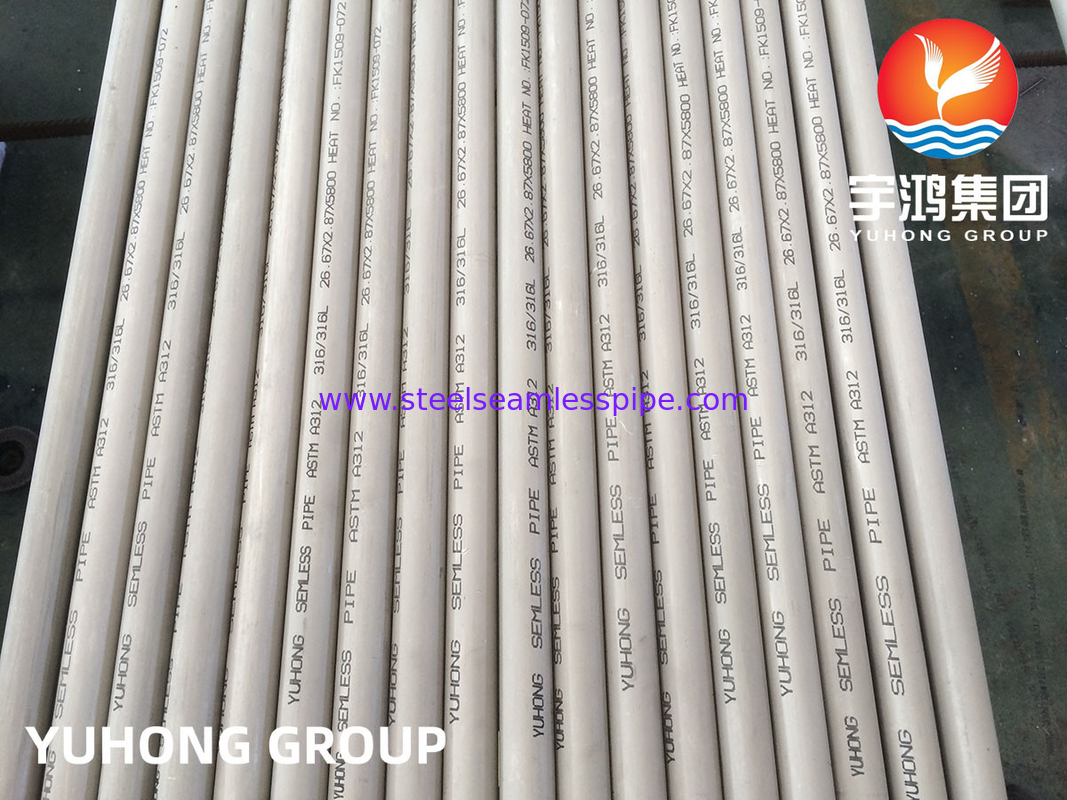

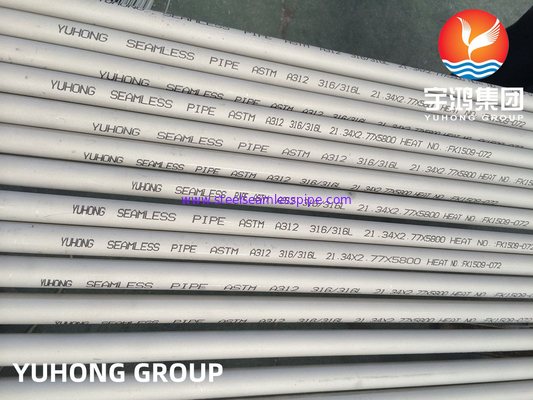

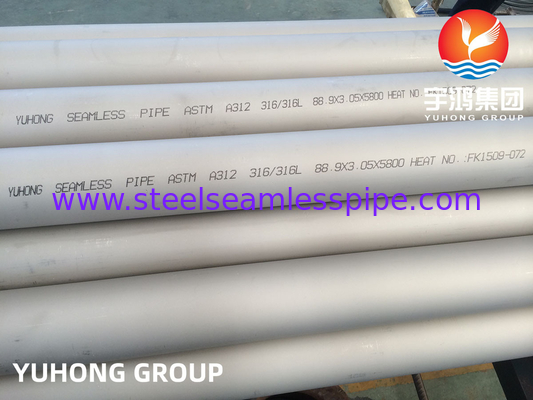

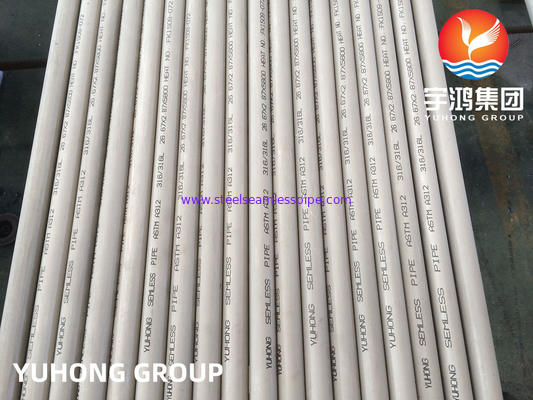

Ống thép không gỉ Austenitic liền mạch ASTM A312 TP316L cho Dấu ASME BPV Code U

ASTM A312 TP316L Ống không may thép không gỉ Austenitic cho ASME BPV Code Stamp U

1. Độ khoan dung kích thước cho ống

ASME SA-999 Khoan dung kích thước

• Các đường ống không may được kéo lạnh chính xác theo ASME SA-999

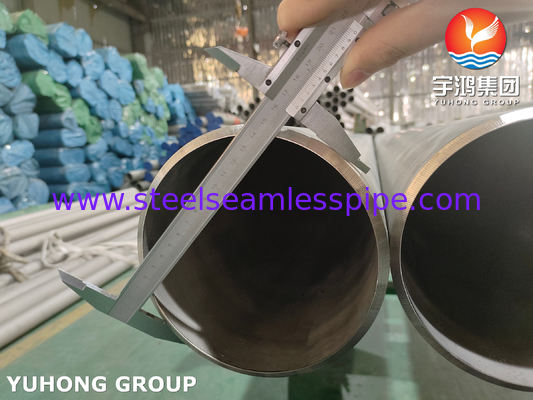

• Độ khoan dung OD: ±0,10 mm (đối với OD ≤ 25,4 mm)

• Độ khoan dung độ dày tường: ± 10% (tối thiểu ± 0,15 mm)

• Độ thẳng: ≤1,5 mm/m chiều dài

2. Chứng nhận chống ăn mòn lỗ

Phương pháp ASTM G48 A. NACE MR0175/ISO 15156

• Nhiệt độ lỗ quan trọng (CPT): ≥ 48 °C (được thử nghiệm theo phương pháp ASTM G48 A)

• Các thông số thử nghiệm:

  • dung dịch FeCl3 6% ở 48±1°C trong 72 giờ

  • Tiêu chuẩn chấp nhận: ≤ 1,0 triệu lần giảm cân

• Chuẩn bị cho dịch vụ chua (môi trường H2S) theo NACE MR0175 Phần MR0175 Bảng A.20

3- Giao thức đảm bảo kiểm tra không phá hủy (NDE)

A. Kiểm tra áp suất thủy tĩnh

• Quy trình: Theo ASME Sec. VIII UG-99 (m)

• Áp suất thử nghiệm: 1,5 × Áp suất thiết kế (MAWP)

• Thời gian: ≥30 phút kiểm tra trực quan (tạm dịch: không rò rỉ)

• Tài liệu: Mẫu ASME U-1 ký bởi AI

B. Kiểm tra dòng điện Eddy (ET)

• Tiêu chuẩn: ASME Sec. V Điều 8 (Phụ lục II bắt buộc)

• Bao gồm: 100% chiều dài ống

• Thiết bị: Hệ thống thăm dò quay chênh lệch

• Chuẩn chuẩn: Bộ ống chuẩn ASME P3-E2

• Thiết bị phản ứng: ≥ 5%

C. Tùy chọn kiểm tra siêu âm (UT)

• Yêu cầu bổ sung: SA-688 Phụ lục S4 (Bơm thép không gỉ austenitic)

• Phương pháp: Đắm trực tuyến tự động UT

• Các tiêu chí: Không có dấu hiệu vượt quá đường cong DAC (20% tham chiếu DAC)

• Điều kiện kích hoạt: Nếu được chỉ định trong lệnh mua​
