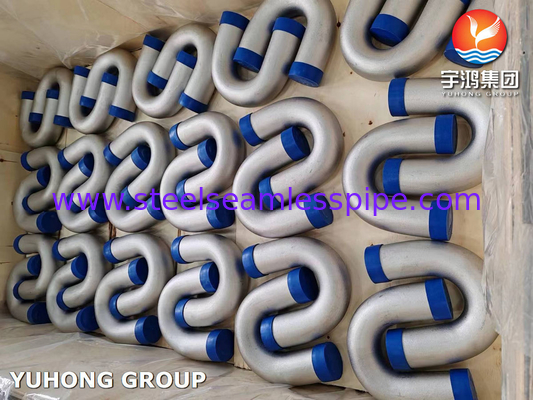

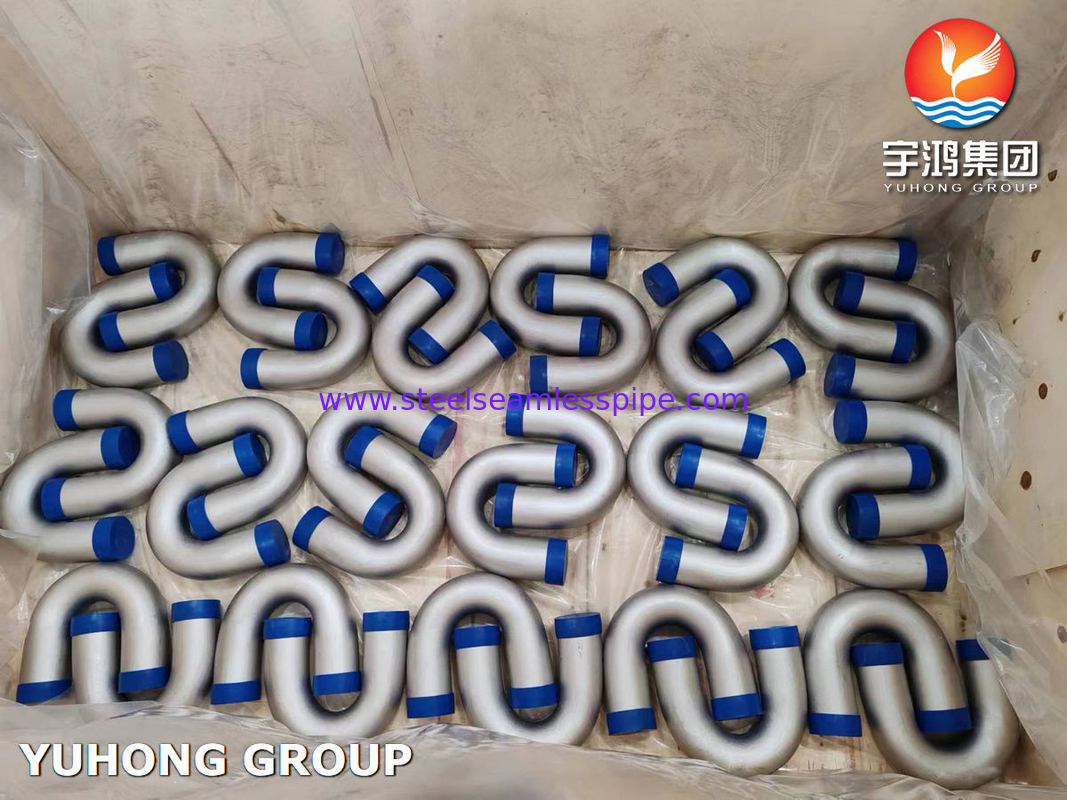

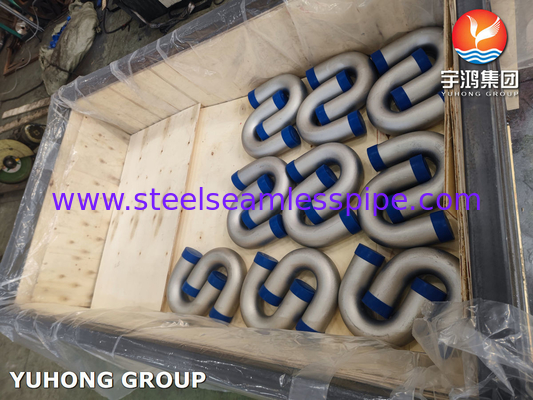

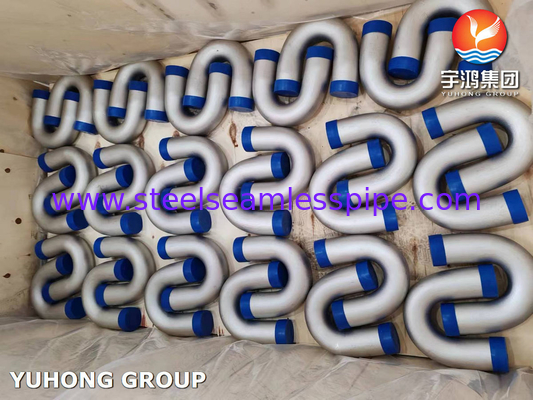

ASME SA213 TP316L, 1.4404 ống trao đổi nhiệt U uốn cong thép không gỉ cho máy sưởi đốt
ASME: Hiệp hội kỹ sư cơ khí Hoa Kỳ. Họ phát triển các tiêu chuẩn và mã cho một loạt các thực hành kỹ thuật, bao gồm cả Bộ luật nồi hơi và bình áp suất ASME (BPVC),chứa các thông số kỹ thuật cho các vật liệu, chế tạo và kiểm tra nồi hơi và bình áp suất.
SA213: Đây là một phần cụ thể trong Bộ luật nồi hơi và tàu áp suất ASME, đề cập đến nồi hơi thép ferritic và austenitic liền mạch, siêu sưởi và ống trao đổi nhiệt.SA213 xác định các yêu cầu đối với các ống này về thành phần vật liệu, kích thước, tính chất cơ học và phương pháp thử nghiệm.
TP316L: Đây là tên vật liệu cho thép được sử dụng trong các ống. "TP" viết tắt của "Tube, Pressure", cho thấy vật liệu này được dự định sử dụng trong các ứng dụng bình áp suất."316L" là một loại thép không gỉ, xác định thành phần và tính chất của nó. trong trường hợp này, nó cho thấy thép chứa khoảng 16-18% crôm, 10-14% niken, 2-3% molybden và tối đa 0,03% cacbon,với chữ "L" chỉ ra rằng nó là một biến thể carbon thấp.
Đặc điểm:
1. Kháng ăn mòn: Thép không gỉ TP316L có khả năng chống ăn mòn tuyệt vời, đặc biệt là trong môi trường axit và ăn mòn.như trong chế biến hóa học và môi trường biển.
2. Kháng nhiệt độ cao: TP316L thể hiện độ bền tốt ở nhiệt độ cao, làm cho nó phù hợp với các ứng dụng nhiệt độ cao như nồi hơi, siêu sưởi và trao đổi nhiệt.
3.Nội dung carbon thấp: "L" trong TP316L viết tắt của carbon thấp, cung cấp khả năng chống nhạy và ăn mòn giữa hạt.Điều này làm cho TP316L hàn dễ dàng hơn và ít nhạy cảm hơn với sự rơi của cacbít trong các vùng bị ảnh hưởng bởi nhiệt trong quá trình hàn.
4- Khả năng hàn tuyệt vời: Hàm lượng carbon thấp của TP316L làm tăng khả năng hàn của nó, cho phép hàn mà không cần hàn sau đó trong nhiều trường hợp.
5- Chống bị rò rỉ và căng thẳng: TP316L thể hiện khả năng chống rò rỉ và vỡ căng thẳng ở nhiệt độ cao, đảm bảo hiệu suất lâu dài trong điều kiện căng thẳng nhiệt.
6. Có thể hình thành và chế tạo tốt: Thép không gỉ TP316L dễ dàng được hình thành và chế tạo thành nhiều hình dạng khác nhau, làm cho nó linh hoạt cho các quy trình sản xuất và ứng dụng khác nhau.
7- Các tính chất vệ sinh: TP316L thường được sử dụng trong các ngành công nghiệp như thực phẩm và đồ uống, dược phẩm và các ứng dụng vệ sinh do tính chất vệ sinh và khả năng chống ăn mòn trong các quy trình khử trùng.
8Ứng dụng tinh khiết cao: TP316L thường được ưa thích cho các ứng dụng đòi hỏi mức độ tinh khiết cao, chẳng hạn như trong ngành công nghiệp bán dẫn, do nguy cơ nhiễm trùng giảm thiểu.
Các lớp tương đương:
| Thể loại |
UNS |
AFNOR |
W.N. |
JIS |
GOST |
Lưu ý: |
UNI |
AISI |
| SS316L |
S31603 |
2 CND 17-12 |
1.4404 |
SUS 316L |
03Ch17N14M2 |
X2CrNiMo17-12-2 |
CrNiMo 1712 |
AISI 316L |
Thành phần hóa học:
| Thể loại |
TP316 |
TP 316L |
| UNS |
S31600 |
S31603 |
| Carbon (C) Max. |
0.08 |
0.035 |
| Mangan (Mn) Max. |
2.00 |
2.00 |
| Phosphor (P) Max. |
0.045 |
0.045 |
| Lưu ý: |
0.030 |
0.030 |
| Silicon (Si) Max. |
1.00 |
1.00 |
| Chrom (Cr) |
16.0 ¢ 18.0 |
16.0 ¢ 18.0 |
| Nickel (Ni) |
10.0 ¢ 14.0 |
10.0 ¢ 14.0 |
| Molybden (Mo) |
2.0 ¢ 3.0 |
2.0 ¢ 3.0 |
| Sắt (Fe) |
Phần còn lại |
Phần còn lại |
Tính chất cơ học:
| Các lớp học |
UNS |
Độ bền kéo |
Sức mạnh năng suất |
Chiều dài trong 2 inch (min.) |
Max. Hardness Rockwell |
| Ksi |
MPa |
Ksi |
MPa |
% |
HRB |
| TP316 |
S31600 |
75 |
515 |
30 |
205 |
35 |
90 |
| TP316L |
S31603 |
70 |
485 |
25 |
170 |
35 |
- |
Ứng dụng:
Máy trao đổi nhiệt: ASME SA213 TP316L ống u cong được sử dụng rộng rãi trong hệ thống trao đổi nhiệt, nơi chúng tạo điều kiện chuyển nhiệt giữa các chất lỏng trong khi duy trì mức độ chống ăn mòn cao.Chúng được ưa chuộng vì độ bền và khả năng chịu đựng các điều kiện hoạt động khắc nghiệt.
Máy nồi hơi: Trong các ứng dụng nồi hơi, ống cong TP316L U đóng một vai trò quan trọng trong việc duy trì chuyển nhiệt hiệu quả, đảm bảo hiệu suất tối ưu của hệ thống nồi hơi.Các tính chất chống ăn mòn của thép không gỉ TP316L làm cho nó một sự lựa chọn lý tưởng cho các ứng dụng quan trọng như vậy.
Sản xuất điện: Các ống u cong làm bằng thép không gỉ TP316L là các thành phần thiết yếu trong các nhà máy sản xuất điện.Chúng được sử dụng trong các bộ trao đổi nhiệt và hệ thống sản xuất hơi nước khác nhau nơi có môi trường nhiệt độ cao và ăn mòn.
Ngành hóa học và hóa dầu: TP316L ống cong U tìm thấy ứng dụng trong các nhà máy chế biến hóa chất và nhà máy lọc dầu, nơi chống ăn mòn từ các hóa chất hung hăng là điều cần thiết.và các thiết bị xử lý khác.
Ngành công nghiệp dầu khí: Trong lĩnh vực dầu khí, ống cong TP316L U được sử dụng trong máy trao đổi nhiệt và hệ thống đường ống dẫn khi chúng tiếp xúc với chất lỏng ăn mòn và nhiệt độ cao.Tính đáng tin cậy và khả năng chống ăn mòn của chúng làm cho chúng phù hợp với môi trường đòi hỏi như vậy.
Công nghiệp thực phẩm và dược phẩm: TP316L ống cong thép không gỉ U cũng được sử dụng trong các ngành công nghiệp nơi vệ sinh và khả năng chống ăn mòn là rất quan trọng, chẳng hạn như chế biến thực phẩm và sản xuất dược phẩm.Chúng được ưa chuộng vì khả năng làm sạch và chống ô nhiễm.
