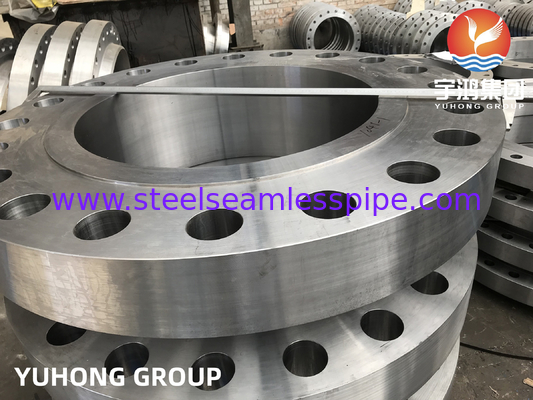

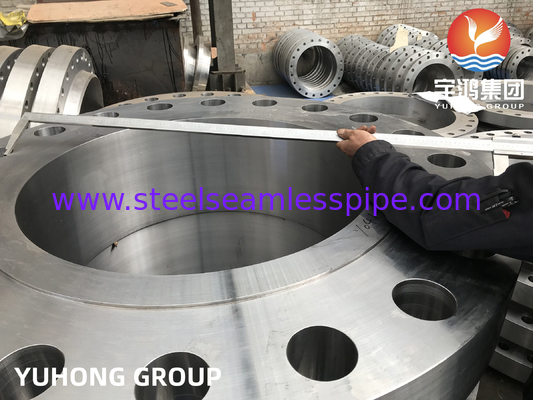

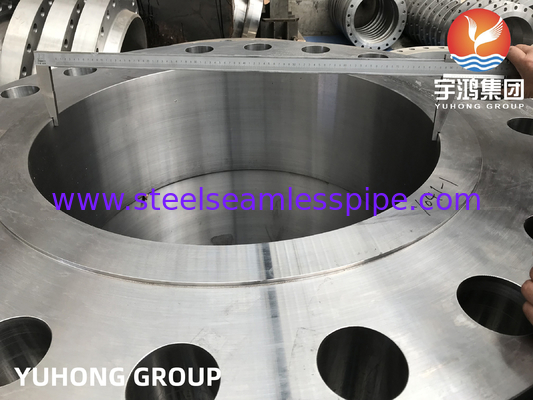

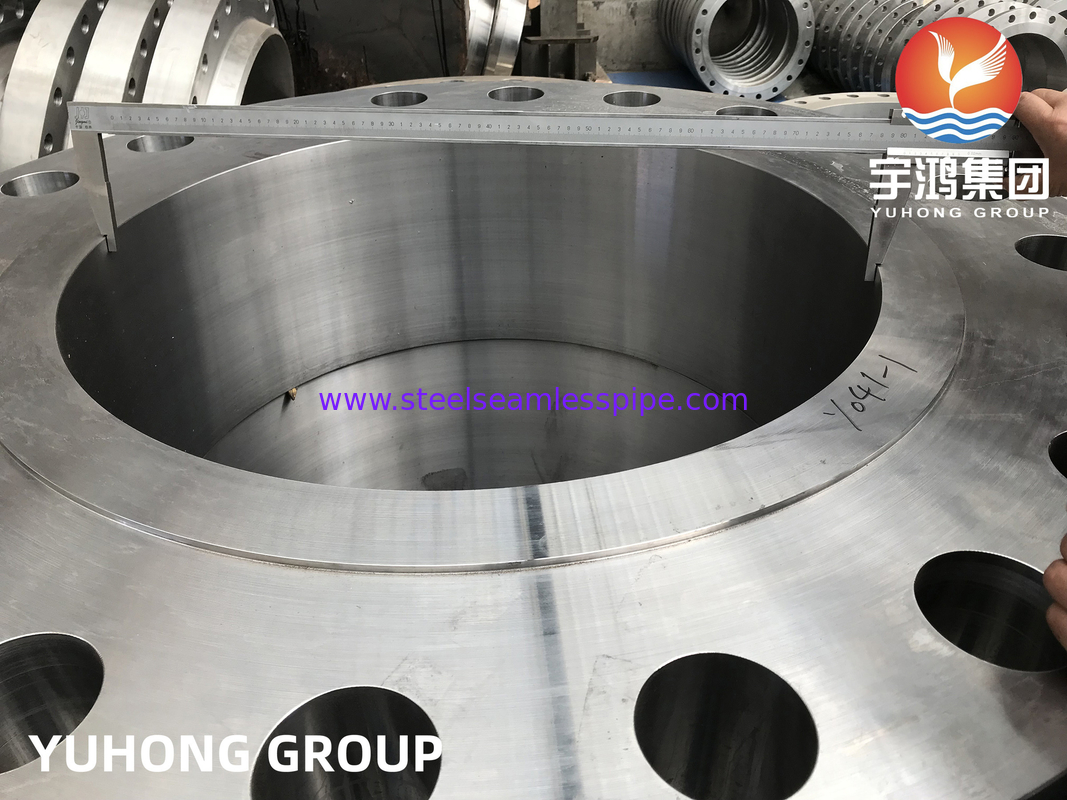

B16.5 ASTM A694 / ASME SA694 F52 với sườn lót Inconel 625
Cả hai.Vỏ bọcvàLớp phủ hàncung cấp bảo vệ chống ăn mòn và hao mòn cho các thiết bị quy trình và đường ống.hoặc sửa chữa các bộ phận đã ăn mòn hoặc bề mặt mòn.
Lớp phủ hàn, còn được gọi là lớp phủ hàn, thực sự là một quy trình bề mặt hữu ích, trong đó một lớp kim loại hàn tương đối dày được lắng đọng trên bề mặt kim loại cơ bản.Quá trình này được sử dụng để tăng cường tính chất chống mòn hoặc chống ăn mòn, tùy thuộc vào các yêu cầu cụ thể.
Khi chất lắng đọng mang lại tính chất chống mòn, nó được gọi là cứng, trong khi nó cung cấp khả năng chống ăn mòn, nó được gọi là lớp phủ hàn hợp kim chống ăn mòn (CRA).
Ưu điểm của lớp phủ hàn bao gồm khả năng truyền cho bề mặt nền các tính chất không có trong kim loại cơ bản một mình.nó cho phép bảo tồn các vật liệu đắt tiền hoặc khó tìm bằng cách sử dụng một lớp vật liệu đặc biệt tương đối mỏng trên một vật liệu cơ bản giá cả phải chăng hơn hoặc có sẵn rộng rãi.
Thành phần hóa học của miếng kẹp thép carbon ASTM A694 lớp F52
| Carbon [C] |
Mangan [Mn] |
Phosphorus [P] |
Sulfur [S] |
Silicon [Si] |
| ≤0.30 |
≤1.60 |
≤0.025 |
≤0.025 |
0.15-0.35 |
ASTM A694 lớp F52 Khả năng cơ học của miếng vòm thép carbon
| Nguyên tố |
Độ bền kéo |
Sức mạnh năng suất (0,2% Offset) |
Chiều dài |
| A694 F52 |
415 |
315 |
20% |
ASTM A694 lớp F52 Khả năng vật lý của miếng vòm thép carbon
| Thông số kỹ thuật |
Năng lượng năng suất tối thiểu. |
Sức kéo tối thiểu. |
Tải dài tối thiểu. |
| MPa |
KSI |
MPa |
KSI |
% |
| A694 Lớp F52 |
360 |
52 |
455 |
66 |
20 |
Phân thép không gỉ:F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L v.v.
Phân thép gấp đôi:UNS S31803, 2205, S31254 (254SMO)
Vòng thép siêu đôi:UNS S32750, UNS S32760, UNS S32304, S31500
Phân thép carbon:ASTM A105, A105N vv
Vòng thép hợp kim:F1, F11, F22, F5, F9, F91 vv
Phân hợp kim niken:Monel 400 & K500,Inconel 600, 601, 617, 625, 690, 718, X-750.
Incolloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Vòng viền đồng bằng đồng:Đồng, đồng & kim loại súng
Các loại Flanges khác nhau chúng tôi có thể cung cấp như dưới đây:
1- Vòng trượt.
Slip-on Flanges có chi phí ban đầu thấp hơn so với dây chuyền hàn cổ bởi vì chúng đòi hỏi sự chính xác ít hơn trong việc cắt ống theo chiều dài, và chúng cung cấp sự dễ dàng hơn trong việc lắp ráp.sức mạnh tính toán của họ dưới áp suất bên trong là khoảng 2/3 của sức mạnh của hàn cổ vít, và tuổi thọ của chúng dưới sự mệt mỏi là 1/3 ngắn hơn.
2. Vòng niềng
Vòng niềng được sử dụng cho các ứng dụng đặc biệt.Chúng có thể được lắp ráp mà không cần hàn và có thể được sử dụng trong các dịch vụ áp suất cực kỳ cao - ở hoặc gần áp suất khí quyển - nơi hợp kim thép là cần thiết cho sức mạnhCác miếng kẹp có sợi không phù hợp với các điều kiện liên quan đến nhiệt độ hoặc căng thẳng uốn cong, hoặc trong điều kiện chu kỳ nơi rò rỉ qua các sợi có thể xảy ra.
3. Phòng hàn cổ
Vòng cổ hàn có một trung tâm dài cong và chuyển đổi dần dần về độ dày trong khu vực hàn đít nối chúng với ống.Các coni coni cung cấp tăng cường quan trọng cho các vòm và kháng cự cho dishingLoại miếng kẹp này được ưa thích cho các điều kiện dịch vụ nghiêm trọng do áp suất cao, nhiệt độ thấp hơn không hoặc cao.
4. Bị mù.
Vòng tròn bị mù được sử dụng để làm trắng các đầu của đường ống, van và lỗ hổng bình áp suất.Blind Flanges có thể xử lý căng thẳng cao từ áp suất bên trong và tải baud vì căng thẳng tối đa trong blind flange là căng thẳng uốn cong ở trung tâm.
5. Socket Weld Flanges
Phòng nối hàn được phát triển để sử dụng trên đường ống áp suất cao kích thước nhỏ.dây chuyền hàn ổ cắm là mạnh mẽ hơn và có độ bền mệt mỏi lớn hơn gấp đôi hàn một slide-on dây chuyềnĐiều kiện lỗ trơn tru có thể dễ dàng đạt được bằng cách nghiền hàn bên trong.
6. Flanges khớp đùi
Lớp lưng lưng thường được sử dụng trong hệ thống đường ống thép carbon hoặc hợp kim thấp cần phải tháo rời thường xuyên để kiểm tra và làm sạch.Chúng không nên được sử dụng ở bất kỳ điểm nào mà căng thẳng uốn cong nghiêm trọng xảy ra.
Ứng dụng
Vòng lót lớp phủ thường được sử dụng trong các ứng dụng công nghiệp khác nhau nơi đòi hỏi khả năng chống ăn mòn, chống mòn hoặc các tính chất chuyên biệt khác.Một số ứng dụng của vòm lót bao gồm::
-
Ngành công nghiệp dầu mỏ và khí đốt: Vòng lót được sử dụng trong đường ống dẫn dầu và khí đốt, nền tảng ngoài khơi,và nhà máy lọc dầu khi chúng cung cấp khả năng chống ăn mòn đối với môi trường khắc nghiệt và các chất ăn mòn.
-
Ngành công nghiệp hóa chất: Trong các nhà máy chế biến hóa chất, các miếng lót được sử dụng để chống ăn mòn từ các hóa chất axit hoặc gây cháy, đảm bảo tuổi thọ và an toàn của thiết bị.
-
Sản xuất năng lượng: Các miếng vòm được sử dụng trong các nhà máy điện, đặc biệt là ở các khu vực có nhiệt độ cao, áp suất hoặc điều kiện mài mòn.Các lớp phủ giúp tăng cường tuổi thọ của các thành phần quan trọng.
-
Khai thác mỏ và chế biến quặng: Trong các hoạt động khai thác mỏ, nơi thiết bị tiếp xúc với vật liệu mài mòn, sườn lót bao phủ giúp tăng khả năng chống mòn và bảo vệ chống mài mòn.
-
Điều trị nước: Các miếng vòm được sử dụng trong các cơ sở xử lý nước để ngăn ngừa ăn mòn do hóa chất hoặc tiếp xúc với nước mặn, do đó kéo dài tuổi thọ của thiết bị.
-
Ngành công nghiệp bột giấy và giấy: Các miếng lót được sử dụng trong các nhà máy bột giấy và giấy để bảo vệ chống ăn mòn từ các dung dịch axit và kiềm được sử dụng trong quá trình sản xuất.
-
Hàng không vũ trụ và quốc phòng: Các ngành công nghiệp hàng không vũ trụ và quốc phòng sử dụng vòm lót cho các thành phần đòi hỏi độ bền cao, chống mòn hoặc bảo vệ chống ăn mòn,đảm bảo hiệu suất tối ưu trong điều kiện khó khăn.
-
Ngành công nghiệp thực phẩm và đồ uống: Trong các nhà máy chế biến thực phẩm, sợi vòm được sử dụng để duy trì các tiêu chuẩn vệ sinh và ngăn ngừa ăn mòn từ các dung dịch hoặc chất tẩy rửa dựa trên thực phẩm.
