Carbon Steel ống liền mạch API 5L X65 lớp phủ Inconel 625 hàn phủ
Một ống thép carbon không may với vật liệu cơ sở API 5L X65 và lớp phủ hàn Inconel 625 là một ống kỹ thuật hiệu suất cao được thiết kế cho môi trường khắc nghiệt,kết hợp độ bền của thép cacbon với khả năng chống ăn mòn / xói mòn của hợp kim niken-crôm.
Các thông số kỹ thuật và đặc điểm chính
1- Vật liệu cơ bản: API 5L X65 ống không may
- Thể loại: API 5L X65 (PSL1 hoặc PSL2)
- Sức mạnh năng suất:65,000 psi (448 MPa) phút
- Sản xuất: Lăn nóng hoặc kéo lạnh (không có hàn, tính toàn vẹn áp suất vượt trội).
- Ứng dụng: đường ống dẫn dầu và khí đốt, đường ống dưới lỗ, hệ thống thủy lực áp suất cao.
2. Lớp phủ: Inconel 625 Weld Overlay
- Hợp kim Thành phần (UNS N06625):
- Ni (58% min), Cr (20%23%), Mo (8%10%), Nb+Ta (3,15%4,15%)
- Chống bị hố, chloride stress corrosion cracking (SCC) và oxy hóa lên đến **1800 ° F (982 ° C).
Phương pháp bọc:
- Laser Cladding (Chính xác, Loãng thấp)
- Phòng hàn cung chìm (SAW) hoặc GTAW (TIG)
- Xịt nhiệt (Không phổ biến đối với ống)
- Độ dày: Thông thường 3 ̊5 mm (có thể tùy chỉnh dựa trên nhu cầu ăn mòn / xói mòn).
Tại sao sử dụng Inconel 625 trên API 5L X65?
Chống ăn mòn: Bảo vệ chống lại H2S, CO2, nước biển và chất lỏng axit.
Chống xói mòn: Lý tưởng cho các chất lỏng chứa cát (ví dụ: fracking, vận chuyển bùn).
Hiệu suất thời gian cao: duy trì độ bền trong máy trao đổi nhiệt nhà máy lọc dầu / hóa dầu.
Hiệu quả về chi phí: Giá rẻ hơn so với ống Inconel 625 nhưng cung cấp bảo vệ tương tự.
Quá trình sản xuất
1. Sản xuất ống: ống API 5L X65 liền mạch được sản xuất bằng cách đục / ép.
2- Chuẩn bị bề mặt: Blasting / làm sạch cát bề mặt bên trong / bên ngoài.

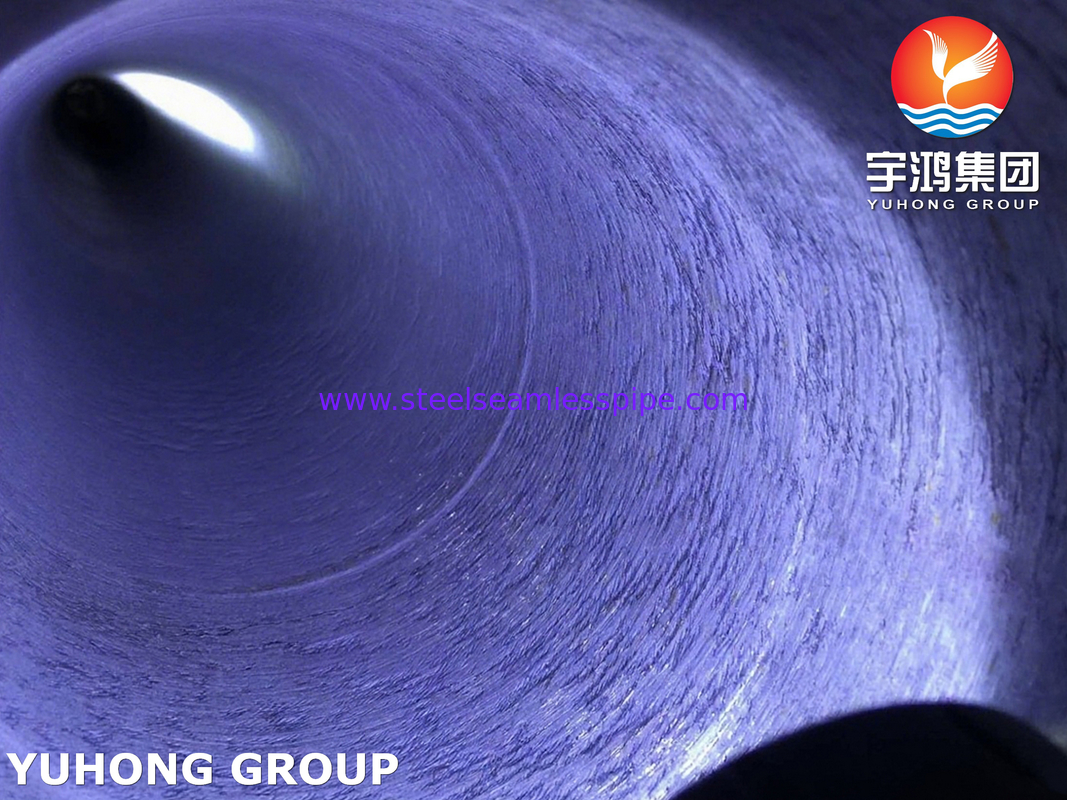

3. Lớp phủ:* Inconel 625 được hàn lớp này qua lớp khác để đảm bảo kết nối kim loại.
4Phương pháp xử lý nhiệt sau hàn (PWHT): Phương pháp giảm căng thẳng tùy chọn (tránh nếu kim loại cơ bản được làm lạnh).
5- Kiểm tra:

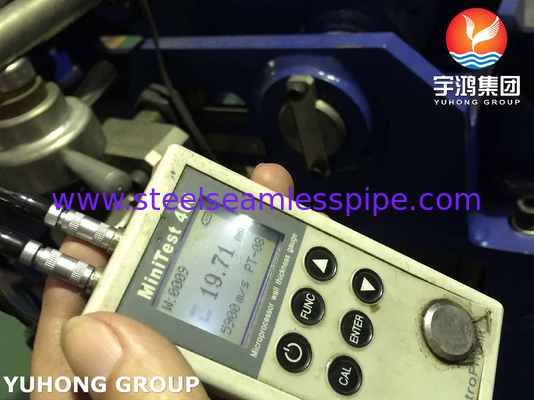

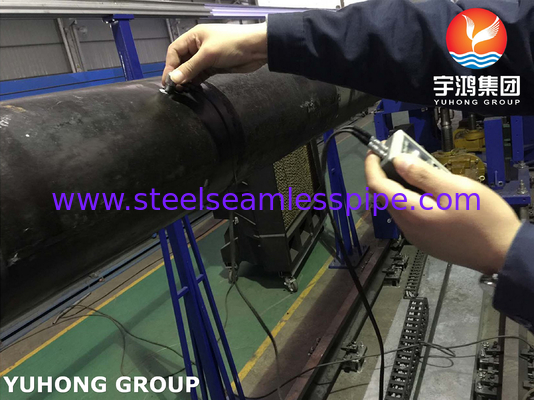

- UT / RT cho sự toàn vẹn của hàn.
- Kiểm tra độ cứng (tránh HAZ nứt).
- Màu sắc xuyên (PT) cho các khiếm khuyết bề mặt.
Ứng dụng
- Dầu & khí
- Đường ống dẫn dưới biển (được trang bị bên trong cho dịch vụ axit).
- Cây Giáng sinh, van nghẹt, máy nâng.
- Xử lý hóa học: vận chuyển axit, lót lò phản ứng.
- Nhà máy điện: ống nồi hơi, hệ thống khử lưu huỳnh khí khói (FGD).
- Khai thác mỏ: Các đường ống xoay với môi trường mài mòn / axit.
Thách thức và giải pháp
- Rủi ro ăn mòn galvanic:* Hòa nhiệt ống bọc từ kim loại khác nhau (ví dụ: ván CS).
- Các khiếm khuyết hàn: NDT nghiêm ngặt (kiểm tra phóng xạ) để đảm bảo gắn kết lớp phủ.
- Sự giãn nở nhiệt: Inconel 625 (~ 13,3 μm / m ° C) so với CS (~ 11,7 μm / m ° C)
