| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | ASTM A179 Ống thép carbon liền mạch U Bend |
| Số lượng đặt hàng tối thiểu: | 1000kg |
|---|---|
| chi tiết đóng gói: | VỎ PLYWOOD, BỘ, TÚI DỆT |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Tên sản phẩm: | ống uốn chữ U | Tiêu chuẩn: | ASTM A179, ASME SA179 |
|---|---|---|---|
| OD: | 6.35MM, 9.52MM, 12.7MM, 15.88MM, 19.05MM, 20MM, 22,23MM, 25MM, 25.4MM, 31.75MM, 38.1MM, 44.45MM, 50. | W.T.: | 0.89MM, 1MM, 1.24MM, 1.5MM, 1.65MM, 2MM, 2.11MM, 2.463MM, 2.5MM, 2.77MM, 3.05MM, 3.4MM |
| Xanh: | có thể được tùy chỉnh | NDT: | ET , UT , HT |
| Ứng dụng: | Nồi hơi, Thiết bị trao đổi nhiệt, Nhà máy dầu khí, Làm mát, Bình ngưng | ||
| Làm nổi bật: | ASTM A179 U Bend Tube,Chuyển đổi nhiệt U Bend Tube,Bụi u cong thép cacbon không may |
||

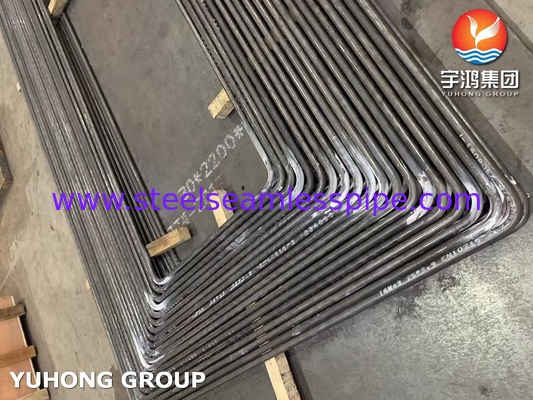

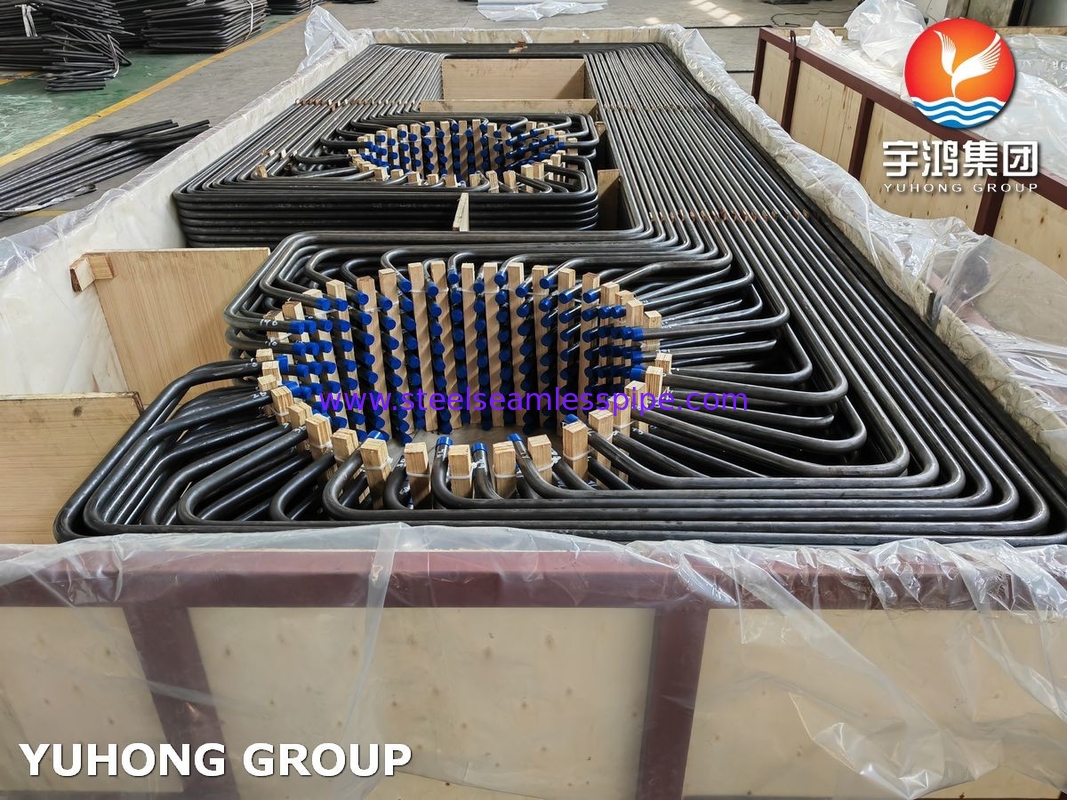

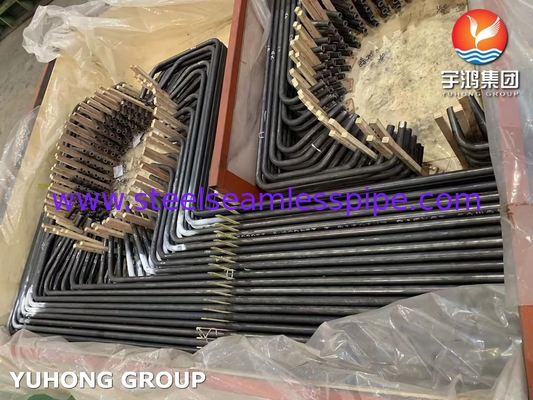

ASTM A179 ống trao đổi nhiệt thép carbon thấp ống u cong liền mạch
Tác động của các cấu trúc uốn cong bất thường trong ống dẫn nhiệt dao động (OHP) đối với hiệu suất nhiệt và dòng chảy một chiều có thể được phân tích thông qua một số cơ chế chính:
Hiệu suất nhiệt
Động lực dao động:
Sự phá vỡ so với Cải thiện: Các đường cong không đều có thể làm gián đoạn chuyển động dao động thường xuyên, có khả năng làm giảm dao động và giảm hiệu quả truyền nhiệt.tăng cường chuyển nhiệt bằng cách phá vỡ các lớp ranh giới nhiệt.
Biến đổi áp suất địa phương: Các đường cong không đồng đều tạo ra các gradient áp suất không đối xứng, ảnh hưởng đến phân bố pha hơi-nước.ảnh hưởng đến sức đề kháng nhiệt.
Phân phối chất lỏng và khô ra:
Hình học không đều có thể dẫn đến sự phân bố chất lỏng không đồng đều, làm tăng nguy cơ khô trong các khu vực có sự trở lại chất lỏng kém.sự bất thường chiến lược có thể thúc đẩy việc bổ sung chất lỏng bằng mạch vỏ ở các khu vực quan trọng.
Cơ chế chuyển nhiệt:
Các vị trí hạt nhân được cải thiện trong các đường cong không đều có thể cải thiện hiệu quả sôi / bay hơi. Ngược lại, các khu vực trì trệ do tách dòng chảy có thể làm giảm các khu vực truyền nhiệt hiệu quả.
Dòng chảy một chiều
Biến hướng hướng:
Các đường cong không đối xứng có thể hoạt động như van kiểm soát thụ động, ủng hộ dòng chảy trong một hướng.có khả năng giảm thời gian khởi động và cải thiện vận chuyển nhiệt dưới tải trọng cao.
Trình dao động so với lưu thông:
Sự bất thường vừa phải có thể duy trì dao động trong khi thúc đẩy thiên vị hướng. Sự bất đối xứng quá mức có thể ức chế dao động, chuyển đổi OHP thành một hệ thống dòng chảy liên tục kém hiệu quả.
ASTM A179 ống liền mạch thép carbon Thành phần hóa học:
|
C, %
|
Mn, %
|
P, %
|
S, %
|
|
0.06-0.18 |
0.27-0.63
|
0.035 tối đa
|
0.035 tối đa
|
ASTM A179 ống không may thép carbon đặc tính cơ học:
|
Độ bền kéo, MPa
|
Sức mạnh năng suất, MPa
|
Chiều dài, %
|
Khó, HRB
|
|
325 phút
|
180 phút
|
35 phút.
|
72 tối đa
|
ASTM A179 ống không may thép cacbon đường kính bên ngoài và dung sai
| Chiều kính bên ngoài, mm | Độ khoan dung, mm |
| 3.2≤OD<25.4 | ± 0.10 |
| 25.4≤OD≤38.1 | ± 0.15 |
|
38.1 |
± 0.20 |
| 50.8≤OD<63.5 | ± 0.25 |
| 63.5≤OD<76.2 | ± 0.30 |
| 76.2 | ± 0.38 |
Độ dày và độ khoan dung của đường ống không may thép cacbon ASTM A179
| Diameter bên ngoài, mm | Độ khoan dung, % |
| 3.2≤OD<38.1 | +20/-0 |
| 38.1≤OD≤76.2 | +22/-0 |
Các tài liệu khác có sẵn
| Tiêu chuẩn | Thép hạng | Khả năng kéo ((MPa) | Sản lượng ((MPa) | Chiều dài ((%) | Xứng cứng |
| 20MnG | 20MnG | ≥415 | ≥ 240 | ≥ 22 | |
| 25MnG | 25MnG | ≥485 | ≥ 275 | ≥ 20 | |
| 15CrMoG | 15CrMoG | 440 ¢ 640 | ≥235 | ≥ 21 | |
| 12Cr2MoG | 12Cr2MoG | 450 ¢ 600 | ≥ 280 | ≥ 20 | |
| 12Cr1MoVG | 12Cr1MoVG | 470 ¢ 640 | ≥255 | ≥ 21 | |
| 12Cr2MoWVTiB | 12Cr2MoWVTiB | 540735 | ≥ 345 | ≥ 18 | |
| 10Cr9Mo1VNb | 10Cr9Mo1VNb | ≥585 | ≥415 | ≥ 20 | |
| ASME SA210 | SA210A-1 | ≥415 | ≥255 | ≥ 30 | ≤143HB |
| SA210C | SA210C | ≥485 | ≥ 275 | ≥ 30 | ≤ 179HB |
| ASME SA213 | SA213 T11 | ≥415 | ≥205 | ≥ 30 | ≤163HB |
| SA213 T12 | SA213 T12 | ≥415 | ≥ 220 | ≥ 30 | ≤163HB |
| SA213 T22 | SA213 T22 | ≥415 | ≥205 | ≥ 30 | ≤163HB |
| SA213 T23 | SA213 T23 | ≥510 | ≥ 400 | ≥ 20 | ≤ 220HB |
| SA213 T91 | SA213 T91 | ≥585 | ≥415 | ≥ 20 | ≤ 250HB |
| SA213 T92 | SA213 T92 | ≥ 620 | ≥440 | ≥ 20 | ≤ 250HB |
| DIN17175 | ST45.8/III | 410 ¢530 | ≥255 | ≥ 21 | / |
| 15Mo3 | 15Mo3 | 450 ¢ 600 | ≥ 270 | ≥ 22 | |
| 13CrMo44 | 13CrMo44 | 440 ¥ 590 | ≥290 | ≥ 22 | |
| 10CrMo910 | 10CrMo910 | 480 ¢ 630 | ≥ 280 | ≥ 20 |
Ứng dụng:
