| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | Ống vây hình chữ nhật |
| Số lượng đặt hàng tối thiểu: | 1 phần trăm |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ / Vỏ sắt / Gói có nắp nhựa |
| Thời gian giao hàng: | TÙY THUỘC VÀO SỐ LƯỢNG |
| Điều khoản thanh toán: | T/T, L/C TRẢ NGAY |
| Khả năng cung cấp: | 100 tấn mỗi tháng |
| Type: | Rectangular Finned Tube | Tube material: | Carbon Steel, Stainless Steel |
|---|---|---|---|
| Fin material: | Carbon Steel, Stainless Steel | Fin height: | 10mm 12mm 15mm |
| Fin Thk: | 0.35mm | Application: | Heater Parts,Refrigeration Parts,heat exchanger,Cooler,Fluid Cooling |
| Làm nổi bật: | Chuỗi chuyển nhiệt hiệu quả,Ống vây hình chữ nhật,Bụi thu hồi nhiệt chất thải công nghiệp |
||

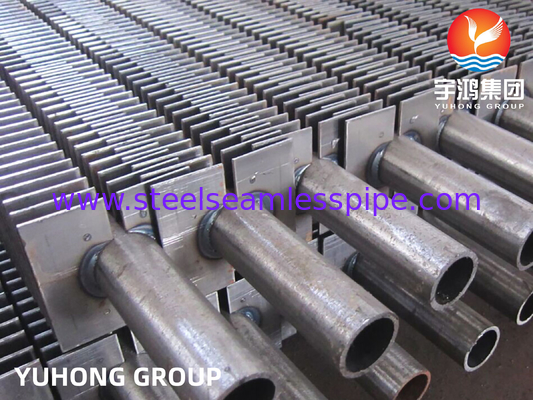

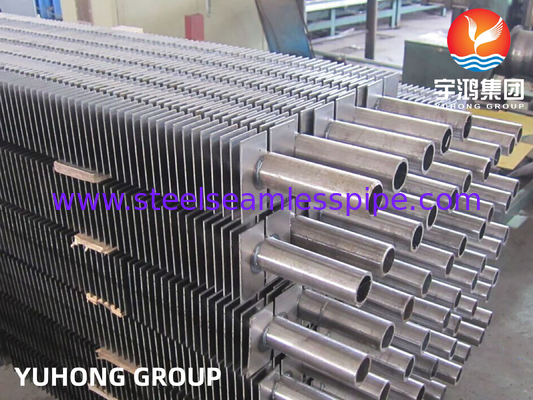

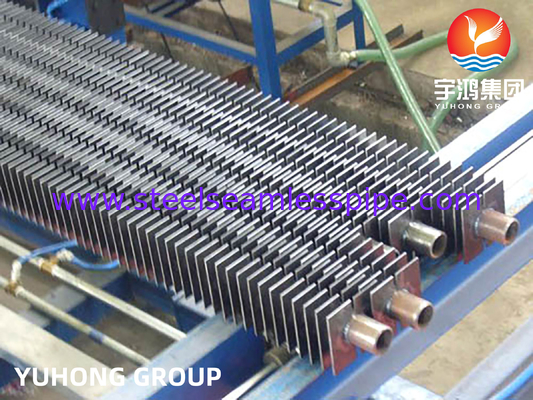

Ống có cánh hình chữ nhật
Ống có cánh hình chữ nhật là một cấu trúc dạng ống giúp tăng cường hiệu quả truyền nhiệt bằng cách thêm các cánh hình chữ nhật trên bề mặt bên ngoài. Nó được sử dụng rộng rãi trong lĩnh vực trao đổi nhiệt. Sau đây là các tính năng, ứng dụng và điểm thiết kế chính của nó:
1. Cấu trúc và đặc điểm cơ bản
Ống cơ sở
Thường là một ống kim loại (như đồng, nhôm, thép không gỉ), hình dạng có thể là ống tròn, ống dẹt hoặc ống hình chữ nhật.
Cánh
Các tấm mỏng hình chữ nhật được hàn, ép đùn hoặc quấn trên thành ngoài của ống để tăng diện tích tản nhiệt (lên đến 5-20 lần diện tích ống cơ sở).
Đặc điểm hình học
Hình dạng cánh: hình chữ nhật, thẳng hoặc sắp xếp phân đoạn.
Khoảng cách cánh: thiết kế tối ưu hóa theo tính chất của chất lỏng (như không khí, khí thải) để tránh tích tụ bụi hoặc tắc nghẽn.
Chiều cao cánh: ảnh hưởng đến hiệu quả truyền nhiệt và sụt áp (thường là 5-30mm).
2. Ưu điểm cốt lõi
Truyền nhiệt hiệu quả: cánh mở rộng đáng kể diện tích truyền nhiệt, đặc biệt thích hợp cho trao đổi nhiệt khí-lỏng (như bộ làm mát không khí).
Cấu trúc nhỏ gọn: đạt được hiệu quả trao đổi nhiệt cao trong một không gian hạn chế và giảm kích thước của thiết bị.
Khả năng chống bám bẩn: Các cánh hình chữ nhật có khoảng trống lớn hơn và dễ làm sạch hơn so với các cánh xoắn ốc (thích hợp cho chất lỏng có nhiều bụi và độ nhớt cao).
Tùy chỉnh linh hoạt: Các thông số cánh (chiều cao, độ dày, khoảng cách) có thể được điều chỉnh theo điều kiện làm việc.
3. Quy trình sản xuất
Đúc ép đùn: Ống nhôm và cánh được ép đùn thành một, với độ bền cao và điện trở nhiệt tiếp xúc thấp (thường được sử dụng trong bộ ngưng tụ điều hòa không khí).
Hàn/hàn thiếc: Cánh và ống cơ sở được nối bằng hàn tần số cao hoặc hàn laser (thích hợp cho vật liệu thép không gỉ và đồng).
Quấn: Dải kim loại được quấn xoắn ốc và hàn vào ống cơ sở (chi phí thấp, nhưng khả năng chịu nhiệt kém).
4. Các tình huống ứng dụng điển hình
Hệ thống sưởi, thông gió và điều hòa không khí (HVAC)
Trao đổi nhiệt không khí-chất làm lạnh trong bộ ngưng tụ, bộ bay hơi và bộ phận không khí trong lành của điều hòa không khí.
Thu hồi nhiệt thải công nghiệp
Thu hồi nhiệt thải khí thải lò hơi, làm mát lò phản ứng hóa học.
Điện và năng lượng
Làm mát cửa hút tuabin khí, đảo làm mát không khí của nhà máy điện.
Vận tải
Hệ thống làm mát pin xe năng lượng mới, bộ tản nhiệt đầu máy.
5. Cân nhắc và lựa chọn thiết kế
Tính chất của chất lỏng
Phía khí: cần diện tích cánh lớn (độ dẫn nhiệt thấp), chẳng hạn như bộ làm mát không khí.
Phía lỏng: nhu cầu cánh thấp, tập trung vào việc tối ưu hóa tốc độ dòng chảy trong ống (chẳng hạn như trao đổi nhiệt đường ống nước).
Kiểm soát sụt áp: Cánh quá dày sẽ làm tăng sức cản của luồng không khí và cần cân bằng hiệu quả và tiêu thụ năng lượng.
Lựa chọn vật liệu
Khả năng chống ăn mòn: Hợp kim đồng-niken và ống titan thường được sử dụng trong môi trường biển.
Môi trường nhiệt độ cao: thép không gỉ hoặc thép mạ nhôm.
Độ sạch và bảo trì: Môi trường nhiều bụi (chẳng hạn như lò hơi) yêu cầu tăng khoảng cách cánh hoặc cấu trúc có thể tháo rời.
| Loại | Mô tả | Ống cơ sở | Thông số kỹ thuật cánh (mm) | ||
| Đường kính ngoài (mm) | Bước cánh | Chiều cao cánh | Độ dày cánh | ||
| Nhúng | Ống cánh loại G | 16-63 | 2.1-5 | <17 | ~0.4 |
| Ép đùn | Kim loại đơn kết hợp kim loại | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| Ống cánh thấp loại cánh t | 10-38 | 0.6-2 | <1.6 | ~0.3 | |
| Ống tre ống gợn sóng | 16-51 | 8-30 | <2.5 | / | |
| Quấn | Ống cánh loại l/kl/ll | 16-63 | 2.1-5 | <17 | ~0.4 |
| Chuỗi | Ống cánh chuỗi | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| Loại U | Ống loại U | 16-38 | / | / | / |
| Hàn | Ống cánh hàn HF | 16-219 | 3-25 | 5-30 | 0.8-3 |
| Ống cánh loại H/HH | 25-63 | 8-30 | <200 | 1.5-3.5 | |
| Ống cánh có đinh | 25-219 | 8-30 | 5-35 | φ5-20 | |
Kiểm tra và thử nghiệm đã thực hiện
Kiểm tra thành phần hóa học,
Kiểm tra tính chất cơ học (Độ bền kéo, Độ bền chảy, Độ giãn dài, Uốn, Làm phẳng, Độ cứng, Thử nghiệm va đập),
Kiểm tra bề mặt và kích thước,
Kiểm tra không phá hủy,
