| Place of Origin: | CHINA |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | ASME SA106 GR.B |
| Minimum Order Quantity: | 500KGS |
|---|---|
| Packaging Details: | Ply-wooden Case /Iron Case |
| Delivery Time: | 7 DAYS |
| Payment Terms: | L/C,T/T |
| Tên sản phẩm: | ống đinh tán | Tube Material: | Carbon Steel, Stainless Steel, Alloy Steel |
|---|---|---|---|
| Loại: | Hàn, Studded | Tube OD: | 20mm to 219mm |
| Tube Thickness: | 2mm to 16mm | Tube Length: | can customized |
| Fin Thickness: | 0.8mm to 4mm | Fin Density: | 43 Fins Per Meter to max 287 Fins Per Meter |
| chiều cao vây: | 0,25" (6,35mm) đến 1,5"(38mm) | Application: | Air Cooler, Heat Exchanger, Vaporizer, Condenser |
| Làm nổi bật: | Nhà máy điện than ống đệm,ASME SA106 Gr.B ống đệm,Bụi đệm hiệu quả cao |
||

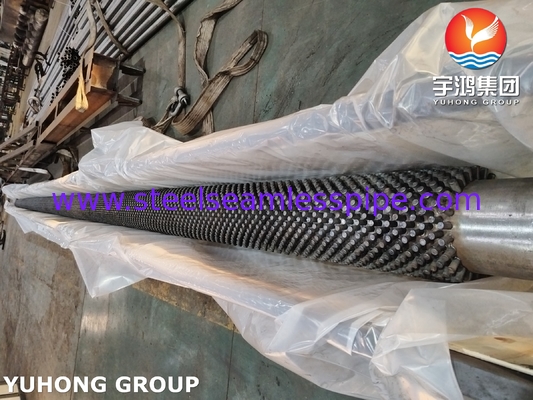

ASME SA106 Gr.B ống đệm
Một ống đệm là gì?
Các ống đệm là một loại ống kim loại. Các ống này có các nút hàn trên ống kim loại. Các nút này được sắp xếp theo một cấu trúc cụ thể trong suốt chiều dài của ống.Chúng thường được sử dụng trong nồi hơi và nhà máy lọc dầuKhi chúng tăng diện tích bề mặt để chuyển nhiệt cao hơn, chúng được sử dụng để làm nóng lại.
ASME SA106 Gr.B pin fin tube là một lựa chọn hiệu quả về chi phí cho hệ thống phục hồi nhiệt thải ở nhiệt độ trung bình và ăn mòn thấp, đặc biệt là cho các nhà máy điện than và nhà máy hóa dầu.Giá trị cốt lõi của nó nằm trong hiệu quả cao hiệu suất chuyển nhiệt hiệu suất với chi phí thấp, nhưng khả năng bảo vệ lớp phủ cần phải được đánh giá cẩn thận trong môi trường có Cl−/H2S cao.và làm rõ các tiêu chuẩn thử nghiệm không phá hủy và chấp nhận lớp phủ trong quá trình mua sắm để đảm bảo độ tin cậy dịch vụĐối với các kịch bản ăn mòn cực đoan hoặc nhiệt độ cao, các ống có vây bằng thép hợp kim hoặc thép không gỉ được khuyến cáo là sự thay thế.
Bụi đệm
|
Sản phẩm: |
ống đệm, ống đệm hàn, ống thép đệm, ống vây đệm |
|
Ứng dụng: |
, thường trong lò và nồi hơi nơi bề mặt tiếp xúc với môi trường ăn mòn rất nhiều và nơi dòng khí rất bẩn đòi hỏi phải làm sạch thường xuyên hoặc hung hăng. |
|
Kích thước: |
OD: 38 mm ~ 219 mm |
|
WT: 4,0 mm ~ 20 mm /Dài ống (Mtr): ≤ 15Mtrs |
|
|
Chiều cao vây: 6,0 mm ~ 38 mm |
|
|
Vật liệu của ống cơ sở: |
Thép carbon |
|
|
Thép hợp kim |
|
|
Thép không gỉ |
Kích thước và vật liệu của ống đệm
| Tiêu thụ quá mức: | 25 ~ 355,6 (mm) | 1~14 (NPS) |
| Bức tường ống Thk.: | 3.5 ~ 28.6 (mm) | 0.14~1.1 |
| Chiều dài ống: | ≤ 25.000 (mm) | ≤ 82 ft |

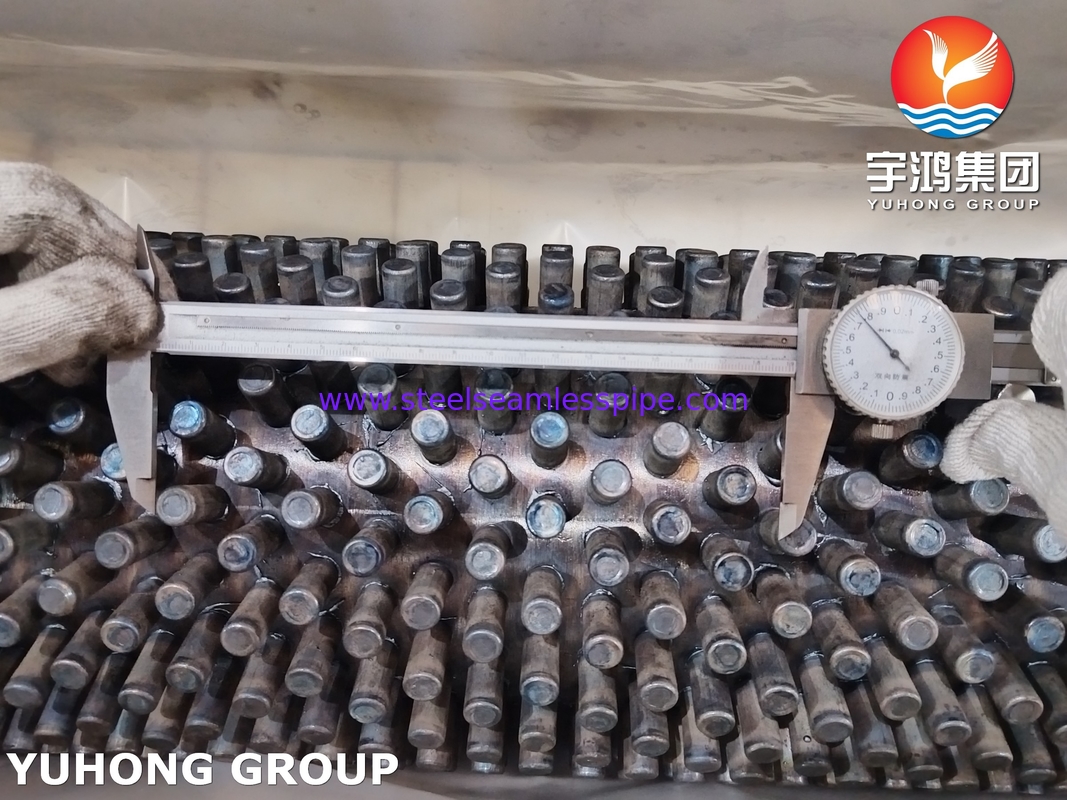

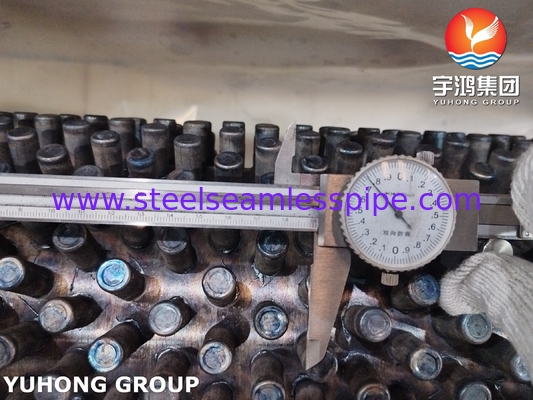

| Stud Dia: | 6 ~ 25,4 (mm) | 0.23~1 |

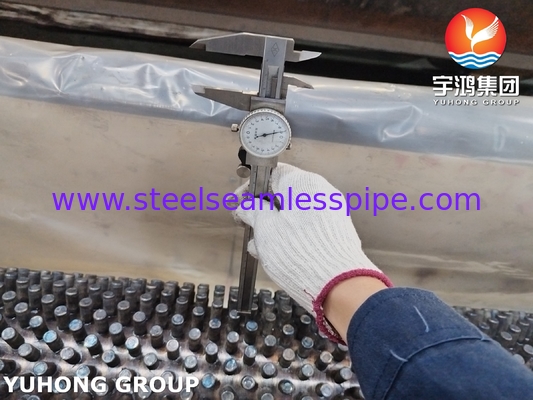

| Chiều cao: | 10 ~ 50,8 (mm) | 0.4~2 |
| Stud Pitch: | 8 ~ 30 (mm) | 0.3~1.2 |
| Hình dạng của con ngựa: | Loại ống kính hình trụ, hình elip, hình tròn | |
| góc bề mặt ống với chân ống: | Dòng thẳng đứng, góc, lãi lãi | |
| Vật liệu đinh: |
C.S. (độ phổ biến nhất là Q235B) S.S. (thể loại phổ biến nhất là AISI 304, 316, 409, 410, 321,347) A.S. |
|
| Vật liệu ống: |
C.S. (độ phổ biến nhất là A106 Gr.B) S.S. (thể loại phổ biến nhất là TP304, 316, 321, 347) A.S. (đơn vị phổ biến nhất là T/P5,9,11,22,91 |
|
| * Bảng này được sử dụng như một hướng dẫn chung về khả năng của chúng tôi, vui lòng gọi cho chúng tôi cho bất kỳ trường hợp tùy chỉnh khác. | ||
| Loại | Mô tả | Bụi cơ sở | Thông số kỹ thuật vây (mm) | ||
| Loại | Mất thuốc (mm) | Vòng vây | Chiều cao vây | Mỏng cánh | |
| Phối hàn | HFW fin tube | 16-219 | 3-25 | 5-30 | 0.8-3 |
| H/HH loại ống vây | 25-63 | 8-30 | < 200 | 1.5-3.5 | |
| Bụi vây đinh | 25-219 | 8-30 | 5-35 | φ5-20 | |
CThành phần hóa học của ASME SA106 Gr.B :
| Carbon | Silicon | Mangan | Phosphor | Lưu lượng | Molybden | Nickel | Chrom | Đồng |
| 0.3 | phút 0.10 | 0.29-1.06 | 0.035 | 0.035 | 0.15 | 0.4 | 0.4 | 0.4 |
Tính chất cơ học của ASME SA106 Gr.B :
| ASTM A106 / ASME SA106 | Nhóm B |
| Độ bền kéo [MPa] | ≥415 |
| Sức mạnh năng suất [MPa] |
≥ 240 |
Ứng dụng
Ngành công nghiệp điện:
Máy tiết kiệm nồi hơi đốt than (Economizer), máy làm nóng trước không khí (APH)
Khẩu trao đổi nhiệt khói của nồi hơi nhiệt thải (HRSG)
Ngành hóa dầu và hóa chất:
Hệ thống phục hồi nhiệt thải của đơn vị nứt chất lỏng (FCCU)
Máy làm mát khí quá trình của đơn vị phục hồi lưu huỳnh (SRU)
Kỹ thuật bảo vệ môi trường:
Hệ thống sản xuất điện nhiệt thải từ khí khói đốt chất thải (chống chống ăn mòn HCl / dioxin đòi hỏi lớp phủ)
Cụm ống thu hồi nhiệt thải (CDQ)
