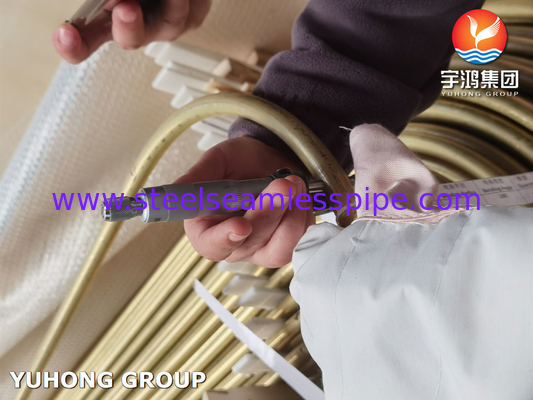

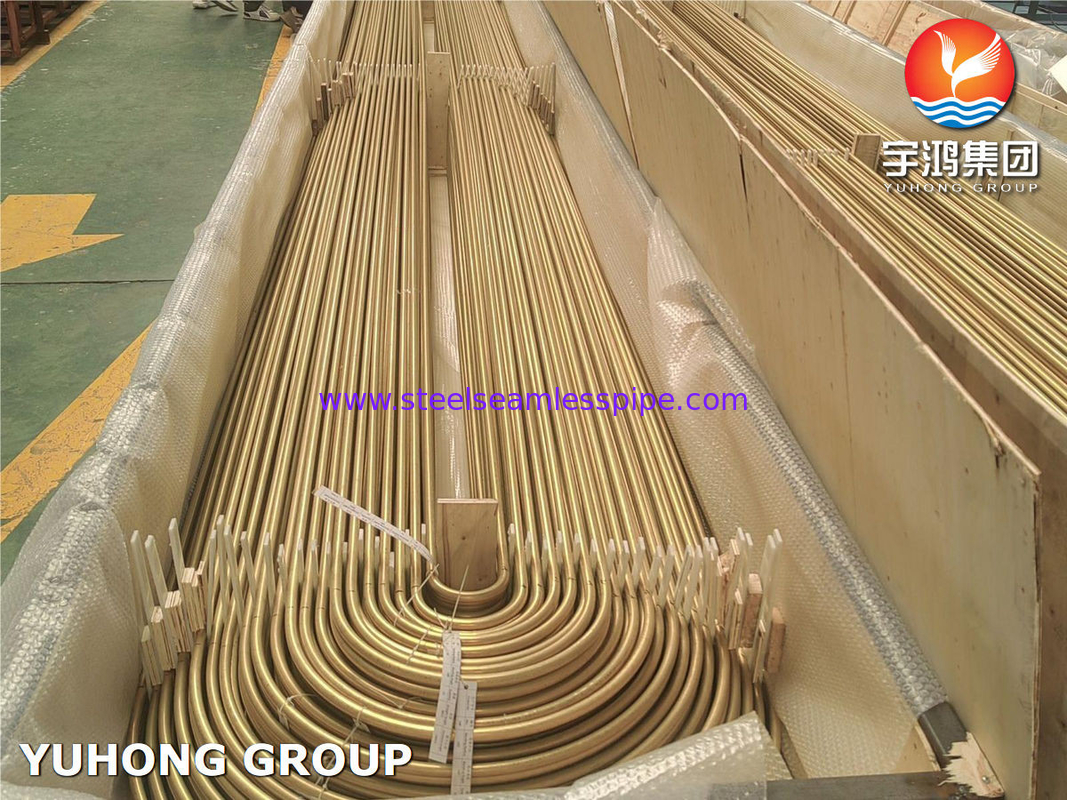

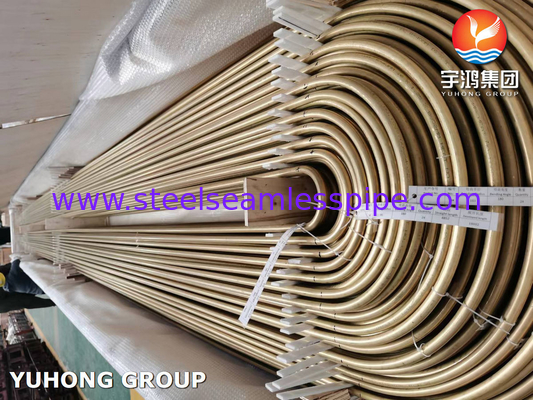

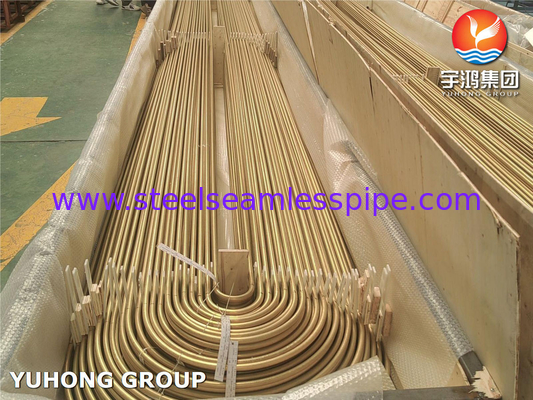

Nhôm đồng ASME SB111 C68700 U Bend nhiệt trao đổi ống cho máy làm mát máy lọc

ASME SB111 C68700 Ứng dụng ống nồi hơi U Bend

1Hệ thống biển và ngoài khơi

• Máy làm mát bằng nước biển & Máy trao đổi nhiệt: Máy ngưng tụ trên tàu (nhiết lạnh động cơ chính), Máy trao đổi nhiệt ngoài khơi (hệ thống thủy lực làm mát, dầu bôi trơn),Các nhà máy khử muối (cỗ máy bốc hơi flash nhiều giai đoạn).

2. Sản xuất điện (Hóa thạch và hạt nhân)

• Các máy ngưng tụ bề mặt hơi nước: Nhà máy điện bờ biển / hạt nhân (các máy ngưng tụ làm mát bằng nước biển), các đơn vị phục hồi nhiệt thải (nồi hơi khí thải).

3Xóa học và chế biến hóa dầu

• Ứng dụng: Chuyển nhiệt chất lỏng ăn mòn: Máy làm mát nhà máy lọc dầu (xử lý hydrocarbon), Máy ngưng tụ amoniac (các nhà máy phân bón).

4. HVAC & tủ lạnh

• Chillers & Evaporators: Thiết kế nhỏ gọn phù hợp với các bộ bay hơi vỏ và ống (ví dụ: máy làm mát công nghiệp), HVAC làm mát bằng nước biển (các tòa nhà ven biển nhiệt đới), hệ thống làm lạnh công nghiệp.

5. Làm mát quy trình công nghiệp

• Máy trao đổi nhiệt độ / áp suất cao: đáp ứng các độ khoan dung kích thước nghiêm ngặt cho các hệ thống áp suất cao, máy làm mát wort nhà máy bia / nhà máy chưng cất, phục hồi nhiệt máy bột và giấy.

ASME SB111 C68700 Độ bền của ống nồi hơi

1Các đặc tính cơ học của đồng nhôm C68700 Thông số kỹ thuật SB111 đảm bảo ống đáp ứng các tiêu chí sức mạnh nhất định.

Tính chất nhiệt độ phòng điển hình cho C68700 (ASTM B111, ASME SB111) là:

2Các yếu tố ảnh hưởng đến sức mạnh

A. Ảnh hưởng của nhiệt độ

• Ở nhiệt độ cao (~ 150~250°C / 302~482°F):
• Sức kéo giảm ~ 20-30%.
• Nguy cơ biến dạng bò nếu bị căng gần giới hạn năng suất.
• Dưới 0 °C (32 °F):
• Trở nên mạnh hơn một chút nhưng dễ vỡ hơn (khả năng chống va chạm giảm).

B. Tác động của ăn mòn và xói mòn

• Thiết lập hoặc đục lỗ có thể làm giảm độ dày tường hiệu quả, làm giảm khả năng chịu áp suất.
• Sự xói mòn (nước biển tốc độ cao) có thể tăng tốc độ hao mòn.

C. Các cân nhắc căng thẳng U-Bend

• Khu vực uốn cong được làm cứng, làm tăng sức mạnh địa phương nhưng có nguy cơ nứt căng thẳng nếu được nướng không đúng cách.
• Các căng thẳng còn lại từ uốn cong có thể yêu cầu nướng giảm căng thẳng.

3. Khả năng so sánh với các ống trao đổi nhiệt khác

4. Thiết kế và giới hạn sức mạnh hoạt động

• Áp suất tối đa cho phép: Tùy thuộc vào đường kính ống / độ dày tường (sử dụng phần VIII của ASME BPVC để tính toán).
• Độ bền mệt mỏi: Tốt vời cho tải nhiệt chu kỳ (U-bend thích hợp cho sự mở rộng).
• Tránh: Cắt chặt quá mức trong các tấm ống (có thể làm sụp đổ các ống có bức tường mỏng). rung động quá mức (có thể gây mòn).

5. Kiểm tra & Chứng nhận

• Thử nghiệm thủy tĩnh: Đảm bảo không bị rò rỉ ở áp suất thiết kế 1,5x.

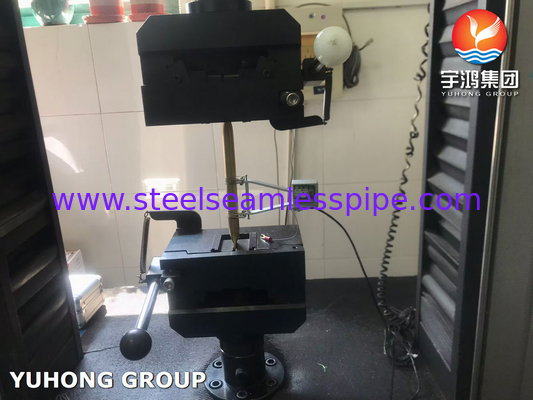

• Kiểm tra Eddy Current / UT: Kiểm tra các khiếm khuyết ảnh hưởng đến độ bền.
• Chứng chỉ: ASTM B111 / ASME SB111, EN 12451 (EU).
