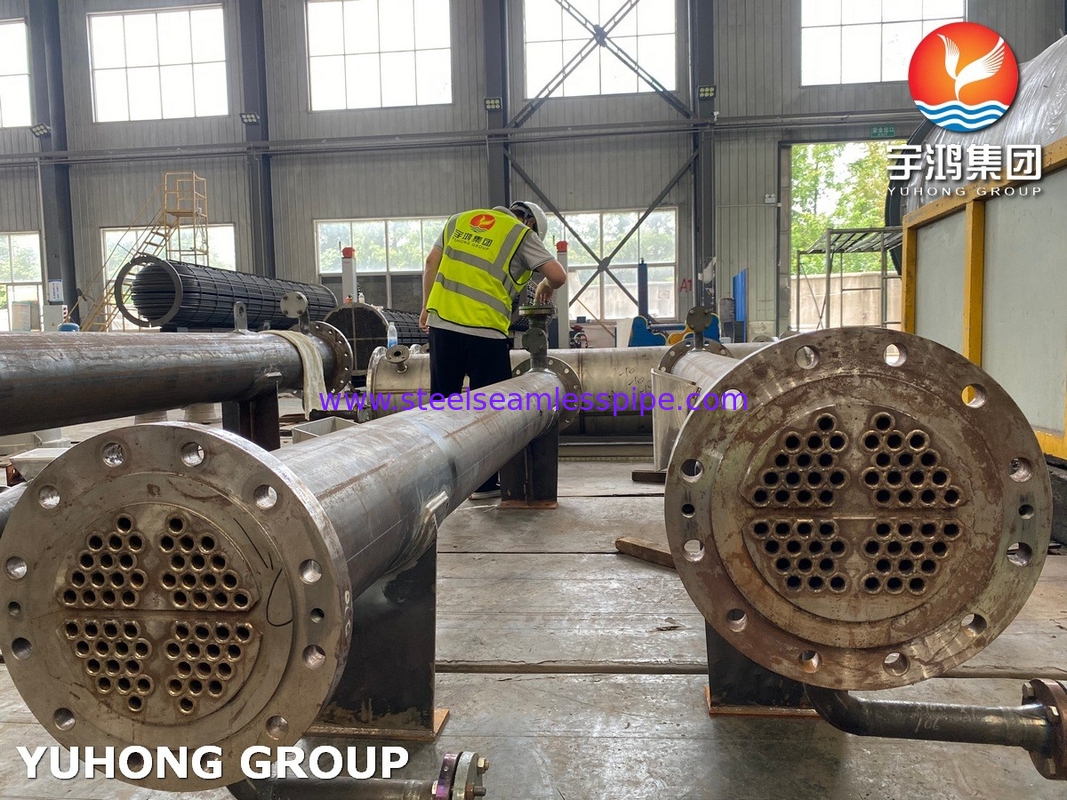

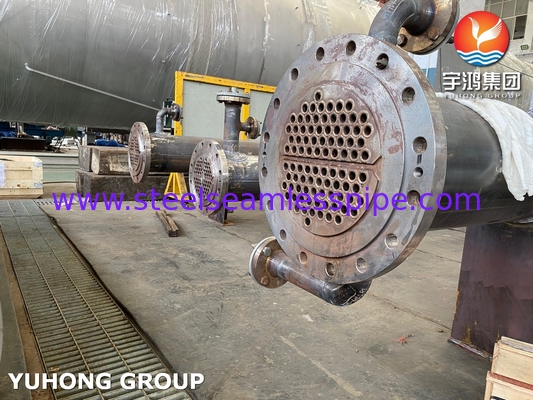

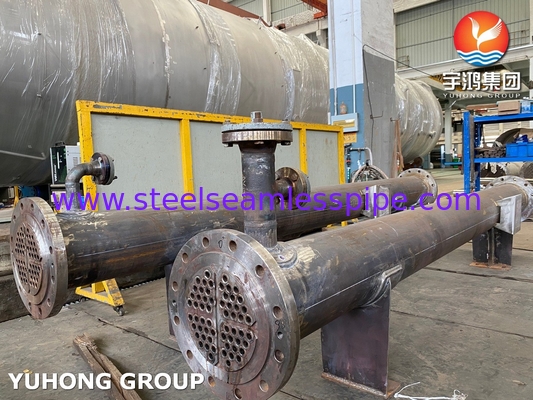

Bộ trao đổi nhiệt dạng ống lồng ống được chứng nhận U Stamp theo Tiêu chuẩn ASME Section VIII Division 1

Shell And Tube Heat Exchanger ASME Section Viii Division 1 U Stamp được chứng nhận

• ​Độ bền : ống SS31803 chịu được sự nứt ăn mòn do căng thẳng clorua (SCC) trong môi trường khắc nghiệt.
• ​Khả năng truy xuất: Các MTC đầy đủ (Giấy chứng nhận thử nghiệm nhà máy) cho tất cả các vật liệu.
• ​Tuân thủ toàn cầu : Phù hợp với các tiêu chuẩn ASME, PED 2014/68/EU và EN 13445

SS31803 ống & SA-106 lớp B ShellXây dựng vật liệu ​

• ​Shell : ASME SA106 Thép carbon lớp B (kháng nhiệt độ / áp suất cao).
• ​Ống: ASTM SA789 UNS S31803 thép không gỉ képlex (khả năng chống ăn mòn clorua cao hơn, lý tưởng cho các ứng dụng biển / hóa học).
• ​Các thành phần quan trọng:
  • ​Bảng giấy.: SA266-4N + SS31803 bọc (thiết kế chống ăn mòn hai lớp).
  • ​Các bộ đệm/bảng hỗ trợ : SA516-70 thép carbon (sức khỏe cấu trúc cao).
  • ​Phân sợi và các thiết bị buộc : SA193-B7/SA194-2H cụm và nốt (cụm cao độ bền phù hợp với ASME).

​

​Phù hợp với phần VIII của ASME​

• Khả năng truy xuất hoàn toàn các vật liệu và quy trình sản xuất.
• Được thử nghiệm áp suất với áp suất thiết kế 1,5 lần bằng phương pháp thủy tĩnh / khí nén.

​

​Thiết kế tùy chỉnh​

• ​​​Các cấu hình tùy chọn: Thiết kế ống cố định, ống U hoặc đầu nổi.

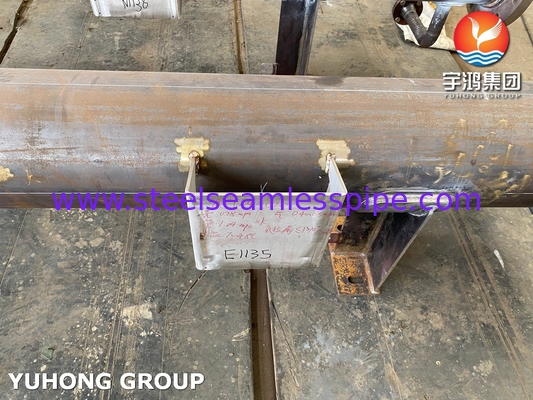

• ​Các phụ kiện.: Bảng tên SA240-304, ống nâng SA516-70N, và máy nối đất SA36 (an toàn điện hóa học).

​​Thông số kỹ thuật hiệu suất​

• ​Áp suất thiết kế tối đa: 1500 psi (phía vỏ), 1200 psi (phía ống).
• ​Phạm vi nhiệt độ: -20°C đến 350°C.
• ​Bề mặt hoàn thiện: 3,2μm Ra cho hiệu quả truyền nhiệt tối ưu.

Bảng thông số kỹ thuật ​
