Bó chè đồng thau Hải quân C44300 | Ống liền mạch ASME SB111 | Bó bộ trao đổi nhiệt hợp kim đồng cho nước biển & làm mát hàng hải – Bó ống thay thế
Tập đoàn Yuhong: Chuyên về ống bộ trao đổi nhiệt & bó ống hoàn chỉnh
Công ty TNHH Tập đoàn Yuhong cung cấp các hệ thống nhiệt hoàn chỉnh – bộ trao đổi nhiệt vỏ & ống (thiết kế bộ trao đổi nhiệt TEMA), bình áp lực, bộ làm mát khí – và mọi bộ phận quan trọng: Ống cánh, Ống lò, Ống bộ trao đổi nhiệt, Ống liền mạch thép không gỉ, Ống hợp kim Niken, Ống hợp kim đồng, ống lót bộ trao đổi nhiệt, và bó ống bộ trao đổi nhiệt. Đối với các ứng dụng nước biển và nước lợ, chúng tôi cung cấp bó ống hợp kim đồng hiệu suất cao được sản xuất từ Đồng thau Hải quân C44300 – một vật liệu đã được chứng minh có khả năng chống ăn mòn, chống bám bẩn sinh học và chống va đập.
Sản phẩm nổi bật: Bó ống Đồng thau Hải quân C44300 – Thiết kế cho làm mát hàng hải

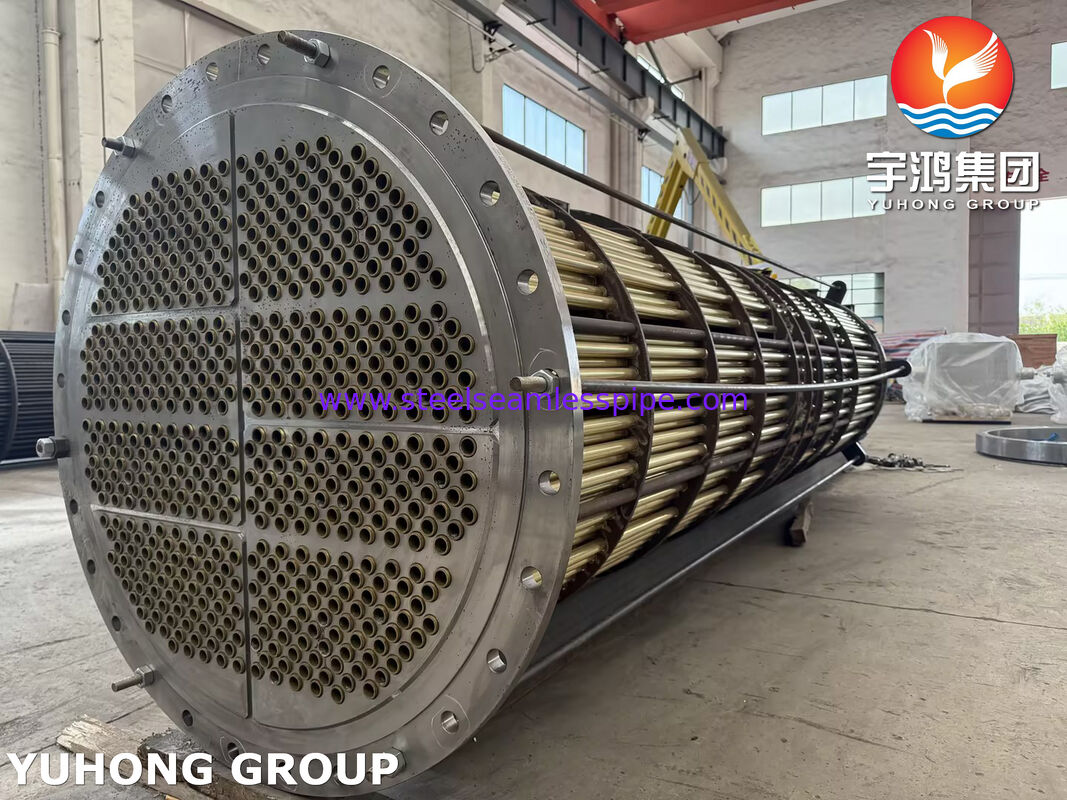

Bó ống Đồng thau Hải quân C44300 là một bó ống bộ trao đổi nhiệt được thiết kế đặc biệt cho các bộ ngưng tụ và bộ làm mát vỏ & ống hoạt động với nước biển, nước lợ hoặc nước làm mát có hàm lượng clorua cao. Mỗi bó bao gồm các ống liền mạch ASME SB111 C44300 (đồng thau hải quân với thành phần danh nghĩa 70-72% Cu, 28-30% Zn, cộng với một lượng nhỏ thiếc và asen để chống ăn mòn kẽm). Các ống được cuộn vào ống lót hợp kim đồng tương thích (thường là đồng thau hải quân C46400) và lắp ráp với các vách ngăn, thanh giằng và bộ phận chống va đập – mang lại tuổi thọ hoạt động lâu dài trong môi trường biển khắc nghiệt.
Bên trong bó ống C44300 – Các bộ phận & Vai trò của chúng
| Bộ phận |
Vật liệu / Tiêu chuẩn |
Vai trò trong hiệu suất thiết bị |
| Ống bộ trao đổi nhiệt (C44300) |
ASME SB111 / Đồng thau Hải quân |
Bề mặt truyền nhiệt chính; khả năng chống ăn mòn nước biển và bám bẩn sinh học tuyệt vời. Việc bổ sung thiếc và asen ngăn chặn sự ăn mòn kẽm. |
| Ống cánh (tùy chọn) |
Ống C44300 + cánh nhôm hoặc đồng |
Tăng diện tích bề mặt khi làm mát khí hoặc chất lỏng có HTC thấp; tăng công suất mà không cần tăng kích thước vỏ. |
| Ống lò |
Không điển hình cho C44300 (sử dụng trong dịch vụ nhiệt độ cao) |
Để tham khảo: ống thành dày cho lò đốt – không áp dụng ở đây. |
| Ống liền mạch thép không gỉ |
Vật liệu thay thế cho cùng một khung bó ống |
Không được sử dụng trong bó này, nhưng chúng tôi cung cấp ống liền mạch SS riêng cho các ứng dụng khác. |
| Ống hợp kim Niken |
Lựa chọn thay thế cho ăn mòn cực đoan |
Không có trong bó này; có sẵn dưới dạng sản phẩm riêng biệt. |
| Ống hợp kim đồng (C44300) |
Lõi của bó này |
Đồng thau hải quân liền mạch, có ức chế asen. |
| Ống lót bộ trao đổi nhiệt |
Đồng thau hải quân C46400 hoặc C70600 (Cu-Ni) |
Giữ các đầu ống; vật liệu được chọn để tương thích điện hóa với C44300. |
| Vách ngăn |
Đồng thau hải quân C46400 hoặc thép carbon phủ |
Dẫn hướng dòng chảy phía vỏ, hỗ trợ ống, tăng cường truyền nhiệt. |
| Thanh giằng & Vấu |
Đồng thau hải quân hoặc đồng silicon |
Duy trì khoảng cách vách ngăn; chống ăn mòn trong nước biển. |
| Tấm chống va đập |
C70600 (90/10 Cu-Ni) hoặc C44300 |
Bảo vệ các đầu ống khỏi sự ăn mòn do dòng chảy tốc độ cao ở đầu vào. |
Tại sao Đồng thau Hải quân C44300 cho dịch vụ nước biển?
- Khả năng chống ăn mòn tuyệt vờiđối với nước biển sạch và nước lợ – hoạt động tốt hơn thép carbon và nhiều loại thép không gỉ.
- Ngăn chặn ăn mòn kẽm– việc bổ sung asen ngăn chặn sự hòa tan kẽm có chọn lọc, một dạng hỏng hóc phổ biến ở đồng thau thông thường.
- Độ dẫn nhiệt tốt(khoảng 100 W/m*K) – truyền nhiệt hiệu quả.
- Khả năng chống bám bẩn sinh học– ion đồng ngăn chặn sự phát triển của sinh vật biển trên bề mặt ống.
- Hiệu quả chi phí– rẻ hơn đáng kể so với titan hoặc hợp kim niken, đồng thời mang lại tuổi thọ đủ cho nhiều ứng dụng hàng hải (10-15 năm).
Điểm nổi bật kỹ thuật của bó Đồng thau Hải quân của chúng tôi
- Khớp nối ống-ống lót: Kết nối giãn nở (cuộn) chính xác – không cần hàn để tránh ăn mòn vùng ảnh hưởng nhiệt. Lỗ ống lót có rãnh tăng cường độ bám chắc.
- Tiêu chuẩn chống va đập: Đối với vận tốc nước đầu vào >2 m/s, chúng tôi lắp đặt tấm chống va đập C70600 đối diện với đầu nối. Tính năng đơn giản này có thể tăng gấp đôi tuổi thọ bó ống.
- Bố trí ống tối ưu: Bước tam giác tối đa hóa truyền nhiệt; bước vuông có sẵn để dễ dàng làm sạch cơ học.
- Tuân thủ đầy đủ ASME: Bao gồm chứng nhận vật liệu, thử nghiệm thủy tĩnh và báo cáo kích thước.
Mô-đun kiến thức: Đồng thau Hải quân C44300 so với các hợp kim đồng khác – Chọn bó ống nào?
| Hợp kim |
Phù hợp nhất cho |
Hạn chế |
Tuổi thọ điển hình trong nước biển |
| C44300 (Đồng thau Hải quân) |
Nước biển sạch, nước lợ, vận tốc trung bình (≤2,5 m/s) |
Dễ bị tấn công va đập ở vận tốc cao; không dùng cho nước biển ô nhiễm hoặc tù đọng |
10-15 năm |
| C70600 (90/10 Cu-Ni) |
Nước biển vận tốc cao hơn (≤3,5 m/s), nước ô nhiễm, giàn khoan ngoài khơi |
Đắt hơn đồng thau hải quân |
15-20 năm |
| C71500 (70/30 Cu-Ni) |
Vận tốc rất cao, nước biển có nhiều cặn, ứng dụng hải quân |
Chi phí cao nhất trong các hợp kim đồng |
20-30 năm |
| Titan (Cấp 2) |
Điều kiện ăn mòn cực đoan, mọi vận tốc – nhưng quá mức cần thiết cho nước biển sạch |
Chi phí rất cao, khó cuộn vào ống lót |
30+ năm |
Khi nào nên chọn C44300:
- Nước làm mát của bạn lànước biển sạch(không có bùn nặng, không ô nhiễm).
- Vận tốcđược kiểm soát (thường là 1,5-2,5 m/s).
- Bạn cần mộtbó ống thay thế hiệu quả chi phícho bó đồng thau hải quân hiện có.
- Tuổi thọ dự kiến của bó là 10-15 năm phù hợp với chu kỳ bảo trì của bạn.
Các dạng hỏng hóc phổ biến của bó Đồng thau Hải quân (Và cách chúng tôi ngăn chặn chúng)
| Hỏng hóc |
Nguyên nhân |
Phòng ngừa của chúng tôi |
| Tấn công va đập |
Vận tốc đầu vào cao mà không có bảo vệ |
Luôn bao gồm tấm chống va đập cho đầu vào chất lỏng >2 m/s. |
| Ăn mòn kẽm |
Chất lượng hợp kim kém hoặc nước tù đọng |
Sử dụng C44300 được chứng nhận có hàm lượng asen; tránh điều kiện tù đọng. |
| Ăn mòn amoniac |
Amoniac trong nước (ví dụ: nước thải từ nhà máy phân bón) |
Không phù hợp – khuyên dùng Cu-Ni hoặc titan thay thế. |
| Ăn mòn đầu ống |
Dòng chảy xoáy ở mặt ống lót |
Cung cấp vát đầu vào và đầu ống nhô ra đúng cách khỏi ống lót. |
Ưu điểm của việc thay thế bó ống cũ của bạn bằng bó C44300 của chúng tôi
- Lắp đặt trực tiếp– được sản xuất theo bản vẽ bó ống gốc hoặc số đo thực tế của bạn.
- Hiệu suất phục hồi– thay thế các ống bị ăn mòn, bám bẩn hoặc rò rỉ.
- Chi phí thấp hơnso với mua một bộ trao đổi nhiệt mới hoàn chỉnh.
- Thời gian hoàn thành nhanh– thường là 5-6 tuần cho bó tùy chỉnh.
- Hỗ trợ bộ phận– chúng tôi cũng có thể chỉ cung cấp ống cánh, ống lót bộ trao đổi nhiệt, hoặc các ống hợp kim đồng riêng lẻ để bạn tự lắp ráp.
Các ứng dụng điển hình cho bó ống C44300
- Bộ làm mát trên tàu– bộ làm mát nước áo động cơ, bộ làm mát dầu bôi trơn (phía nước biển).
- Nhà máy điện ven biển– bộ ngưng tụ nước làm mát phụ trợ.
- Nhà máy khử muối– bộ gia nhiệt nước muối, bộ ngưng tụ bay hơi.
- Nền tảng ngoài khơi– bộ làm mát quy trình (nơi Cu-Ni thường được ưa chuộng, nhưng C44300 được sử dụng cho nhiệm vụ ít quan trọng hơn).
- Máy làm lạnh công nghiệp– làm mát nước biển một chiều.
Tùy chỉnh & Khả năng cung cấp chỉ bộ phận
Chỉ cần bộ phận thay vì một bó hoàn chỉnh? Chúng tôi cung cấp:
- Ống liền mạch C44300– cắt theo chiều dài, có hoặc không có hoàn thiện đầu ống.
- Ống cánh– ống nền C44300 với cánh nhôm hoặc đồng cho bộ làm mát khí.
- Ống lót bộ trao đổi nhiệt– khoan và có rãnh bằng C46400 hoặc C70600.
- Vách ngăn, thanh giằng, tấm chống va đập– bất kỳ hợp kim đồng hoặc thép carbon phủ nào.
