ASTM A335 P11 HFW ống có vây kiểu serrated cho hệ thống hơi phục hồi nhiệt HRSG

ASTM A335 P11 HFW ống có vây kiểu râu cho hệ thống hơi phục hồi nhiệt HRSG

Trong số các sản phẩm tiên tiến của chúng tôi làASTM A335 P11 HFW ống có vây dạng râu, được thiết kế đặc biệt cho các máy phát hơi phục hồi nhiệt (HRSG) và các hệ thống phục hồi nhiệt hiệu suất cao khác.Sản phẩm này được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của môi trường nhiệt độ cao và áp suất cao, đảm bảo hiệu quả truyền nhiệt tối ưu và độ bền.

Thành phần hóa học của ASTM A335 P11

(Nguồn: ASTM A335-22, Bảng 1)

Các yếu tố hợp kim, đặc biệt làChrom (Cr)vàMolybden (Mo), cung cấp khả năng chống oxy hóa tuyệt vời, mệt mỏi nhiệt và ăn mòn, làm cho nó phù hợp với môi trường nhiệt độ cao.

Tính chất cơ học của ASTM A335 P11

(Nguồn: ASTM A335-22, Bảng 2)

Kiểm tra ống cơ sở (ASTM A335)

(Nguồn: ASTM A335-22, Phần 11)

• Kiểm tra thủy tĩnh:
  Mỗi ống cơ sở được thử nghiệm thủy tĩnh để xác minh khả năng chịu áp suất được chỉ định mà không bị rò rỉ.
• Kiểm tra không phá hủy (NDT):
  • Xét nghiệm siêu âm hoặc phóng xạ được thực hiện để phát hiện các khiếm khuyết bên trong và bề mặt.
• Kiểm tra kích thước:

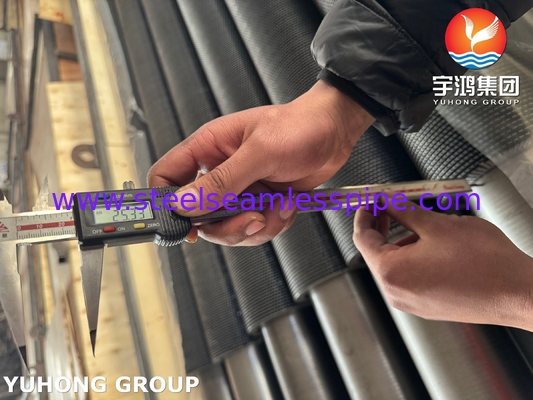

  • Đường kính bên ngoài, độ dày tường và chiều dài được đo để đảm bảo tuân thủ các độ khoan dung được chỉ định.

Kết thúc thử nghiệm ống có vây

1. Xét nghiệm liên kết vây (Nguồn: ASME SA803, Phần 9.2):

   • Một thử nghiệm kéo được thực hiện để xác minh sức mạnh liên kết cơ học giữa vây và ống cơ sở.
   • Độ bền kéo của vây được chấp nhận là ≥ 80% độ bền kéo của vật liệu vây.

2. Kiểm tra trực quan (Nguồn: ASME SA803, Phần 10):

   • Bề mặt được kiểm tra để tìm các khiếm khuyết có thể nhìn thấy như vây không liên kết, bất toàn hàn hoặc biến dạng của ống cơ sở.

3. Độ chính xác kích thước (Nguồn: Tiêu chuẩn TEMA, Bảng RCB-2):

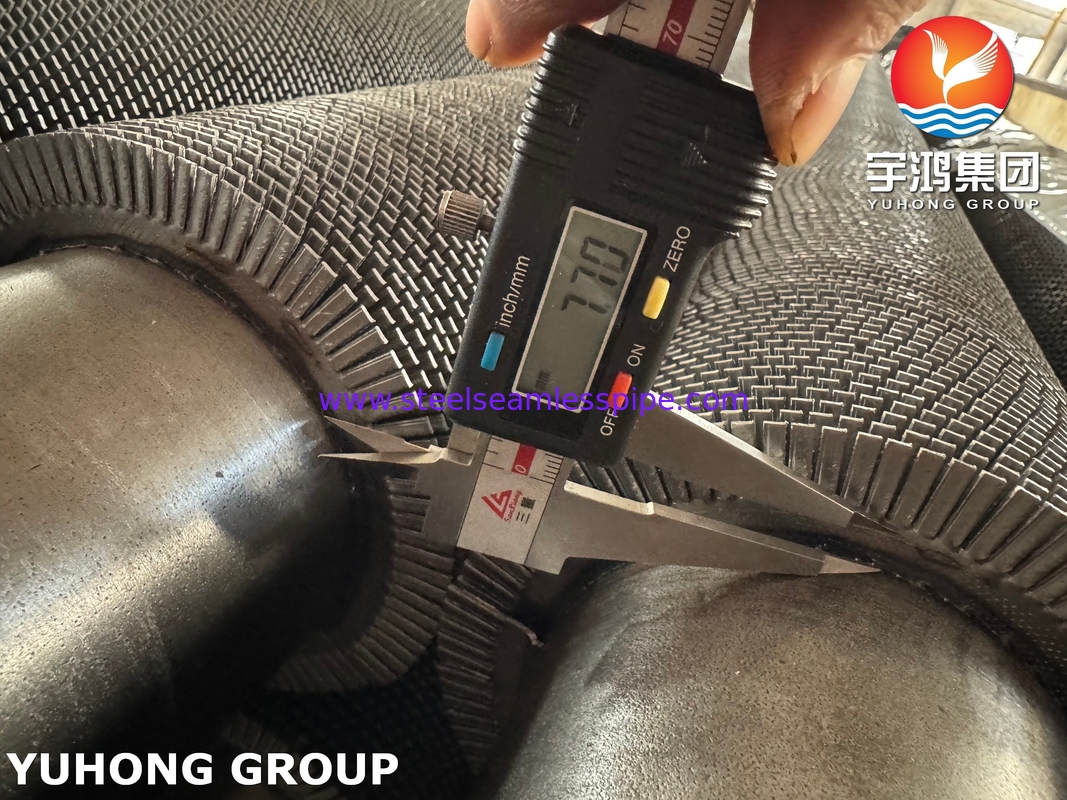

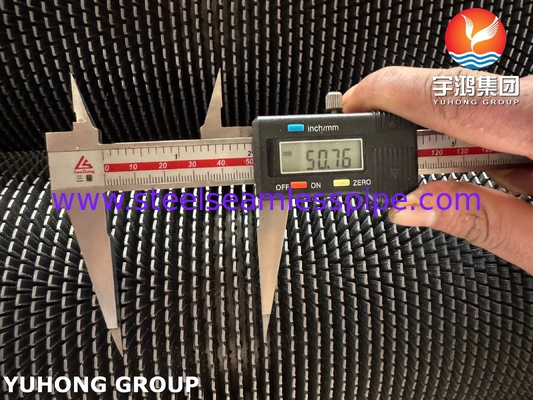

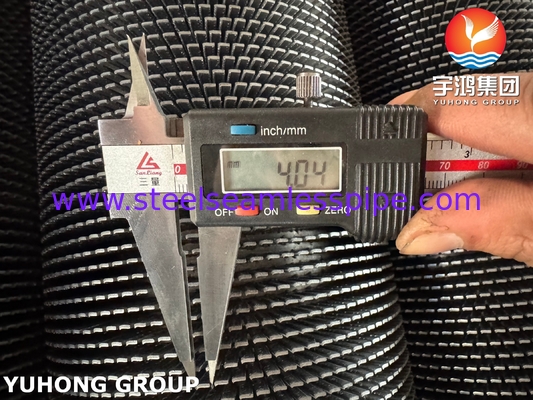

   • Chiều cao, độ cao và độ dày của vây được đo để đảm bảo tuân thủ các thông số kỹ thuật thiết kế.

Kích thước chung của các ống vây cào

Các kích thước này có thể được tùy chỉnh để đáp ứng các yêu cầu hệ thống HRSG cụ thể.
