| Place of Origin: | CHINA |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | ASTM A213 T9 Ống thép hợp kim U Bend |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Packaging Details: | Ply-wooden Case /Iron Case |
| Delivery Time: | 7 DAYS |
| Payment Terms: | L/C, T/T |
| Tên sản phẩm: | Hợp kim thép U uốn ống | Standard: | ASTM A213/ASME SA213 |
|---|---|---|---|
| Vật liệu: | Thép Hợp Kim T5/T9/T11/T22, Inox 304/304L/316L | O.D.: | 1/4" 3/8" 1/2" 5/8" 3/4" 1", ECT. |
| W.T.: | BWG 25, 22, 20 18, 16, 14, 12 | Length: | Single, Random |
| Kỹ thuật: | Cán nguội và kéo nguội | NDT: | HT, ET, UT, PT |
| Application: | Boiler Tube Oil / Gas Drilling, Chemical Industry, etc. | ||
| Làm nổi bật: | Ống uốn cong ASTM A213 T9 U,ống trao đổi nhiệt liền mạch bằng thép hợp kim,ASME SA213 T9 U Bend Tube |
||

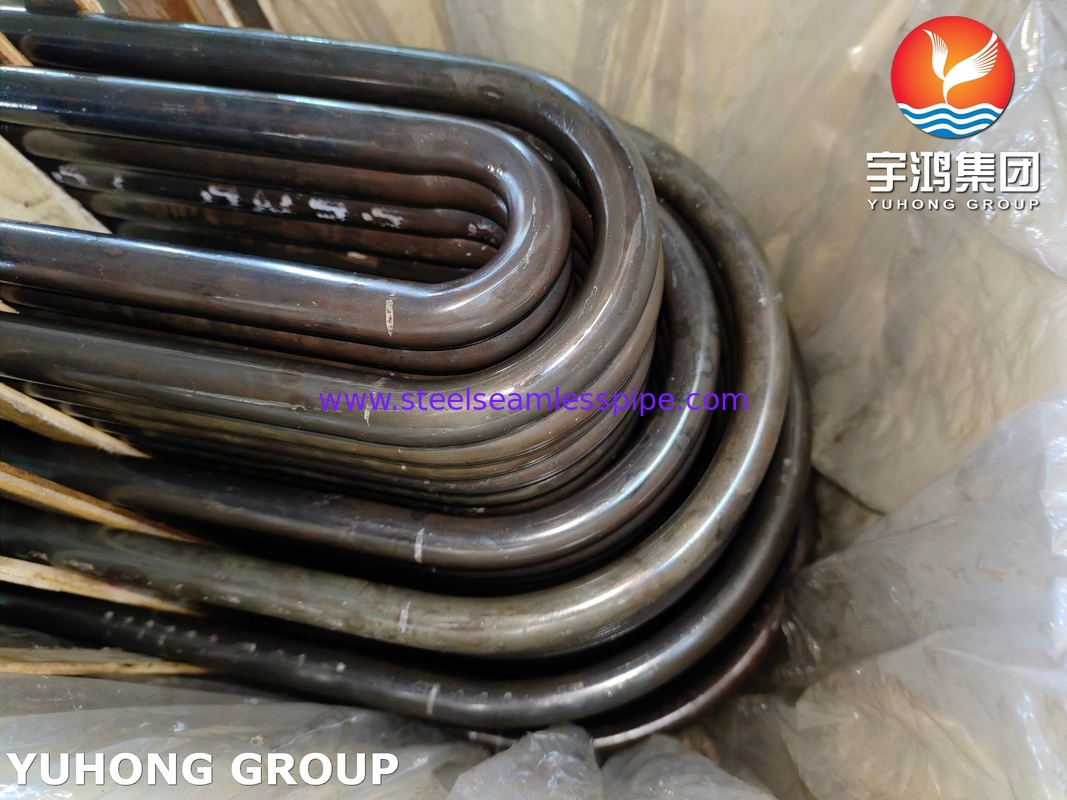

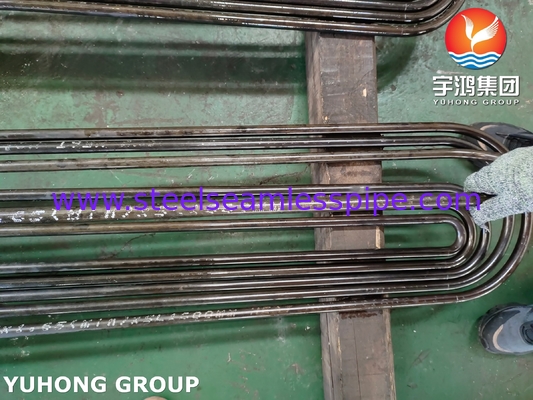

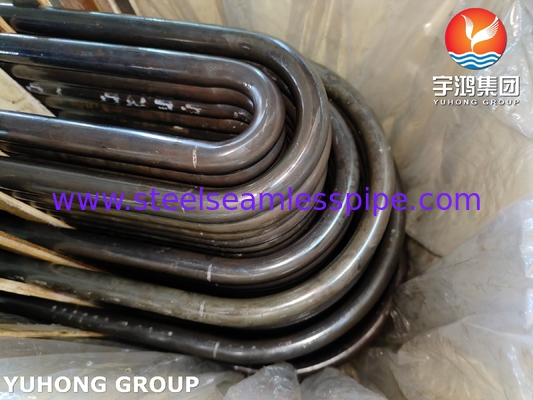

ASTM A213 / ASME SA213 T9 Sắt kim loại hợp kim không may U Bend Tube Bộ trao đổi nhiệt
Đơn vị xác định số lượng và số lượng máy bayphác thảo các yêu cầu nghiêm ngặt đối với các ống thép ferritic và austenitic liền mạch được thiết kế để hoạt động trong môi trường nhiệt độ cao, đảm bảo tính toàn vẹn của vật liệu, hiệu suất cơ học,và sự nhất quán kích thước.
TheoASTM A213 T9Vật liệu được bình thường hóa (được nung nóng đến 925 ∼ 980 °C) tiếp theo là làm nóng (675 ∼ 760 °C) để tinh chỉnh cấu trúc vi mô của nó, cân bằng độ bền kéo (≥ 415 MPa) và độ dẻo dai (nâng dài ≥ 30%).Sau khi uốnCác ống u-bend thường yêu cầu xử lý nhiệt giảm căng thẳng (650 ≈ 700 ° C) để giảm bớt căng thẳng dư thừa gây ra trong quá trình hình thành, đảm bảo tuân thủ các yêu cầu về tính chất cơ học của tiêu chuẩn.ASME SA213 T9 ống U-bendđại diện cho sự hợp nhất của kim loại tiên tiến, sản xuất chính xác, và đảm bảo chất lượng nghiêm ngặt, làm cho nó không thể thiếu cho các ngành công nghiệp đòi hỏi hiệu suất mạnh mẽ ở nhiệt độ cao,môi trường áp suất cao.
Vật liệu tương đương cho ống u cong không may của thép hợp kim ASTM A213 T9
| UNS | ASTM | Lưu ý: | DIN | JIS | GB |
| K50400 | P9 | 12Cr9Mo | X12CrMo91 | STBA26 | / |
Tính chất cơ học của ống cong U liền mạch bằng thép hợp kim
| Thép hạng | Sức kéo, Mpa | Sức mạnh năng suất, Mpa | Chiều dài, % |
| ASTM A213 T5 | Tối thiểu: 415 | Min: 205 | Min: 30 |
| ASTM A213 T9 | Tối thiểu: 415 | Min: 205 | Min: 30 |
| ASTM A213 T11 | Tối thiểu: 415 | Min: 205 | Min: 30 |
| ASTM A213 T12 | Tối thiểu: 415 | Min: 205 | Min: 30 |
| ASTM A213 T22 | Tối thiểu: 415 | Min: 205 | Min: 30 |
| ASTM A213 T91 | Tối thiểu: 415 | Tối thiểu: 415 | Min: 20 |
Thành phần hóa học cho ống u cong liền mạch thép hợp kim ASTM A213 T9
| Thép hạng | ||||||||
| C | Thêm | P | S | Vâng | Cr | Mo. | V | |
| ASTM A213 T5 | Tối đa: 0.15 | 0.30 - 0.60 | Tối đa: 0.025 | Tối đa: 0.025 | Tối đa: 0.50 | 4.00 - 6.00 | 0.45 - 0.65 | -- |
| ASTM A213 T9 | Tối đa: 0.15 | 0.30 - 0.60 | Tối đa: 0.025 | Tối đa: 0.025 | 0.25 - 1.00 | 8.00 - 10.00 | 0.90 - 1.10 | -- |
| ASTM A213 T11 | 0.05 - 0.15 | 0.30 - 0.60 | Tối đa: 0.025 | Tối đa: 0.025 | 0.50 - 1.00 | 1.00 - 1.50 | 0.44 -0.65 | -- |
| ASTM A213 T12 | 0.05 - 0.15 | 0.30 - 0.61 | Tối đa: 0.025 | Tối đa: 0.025 | Tối đa: 0.50 | 0.80 - 1.25 | 0.44 - 0.65 | -- |
| ASTM A213 T22 | 0.05 - 0.15 | 0.30 - 0.60 | Tối đa: 0.025 | Tối đa: 0.025 | Tối đa: 0.50 | 1.90 - 2.60 | 0.87 - 1.13 | -- |
| ASTM A213 T91 | 0.08 - 0.12 | 0.30 - 0.60 | Tối đa: 0.020 | Tối đa: 0.010 | 0.20 - 0.50 | 8.00 - 9.50 | 0.85 - 1.05 | 0.18 - 0.25 |
| Cb: 0.06 - 0.1 | N: 0,030 - 0.070 | Ni: tối đa: 0.40 | Max0.04 | Ti: tối đa: 0.01 | Zr: Max 0.01 |
Quá trình uốn cong và hình học
Radius cong:
Tiếp theo.ASME B16.9hoặcTiêu chuẩn TEMAcho bán kính uốn cong tối thiểu (thường là đường kính ống 1,5 × 3).
Các bán kính nhỏ hơn làm tăng mỏng trên đường cong bên ngoài và dày lên trên đường cong bên trong, có nguy cơ hỏng cơ khí.
Màn hình tường mỏng:
Giới hạn mỏng tường đến≤17% độ dày danh nghĩa(theo tiêu chuẩn ASME).
Sử dụng uốn cong mandrel hoặc uốn cong cảm ứng nóng để giảm thiểu biến dạng.
Dòng trứng: Ovalate kiểm soát (phản lệch từ đường cắt tròn) đến≤ 8%để tránh sự gián đoạn dòng chảy hoặc nồng độ căng thẳng.
Các cân nhắc về hoạt động của ống u cong không may bằng thép hợp kim
Chu trình nhiệt: Xem xét các chu kỳ sưởi ấm / làm mát thường xuyên để tránh mệt mỏi nhiệt.
Bị bẩn: Thiết kế để làm sạch dễ dàng (ví dụ, rửa bằng hóa chất, đánh răng cơ học) để duy trì hiệu quả truyền nhiệt.
Áp lực giảm: Tối ưu hóa hình học uốn cong để giảm thiểu nhiễu loạn và mất áp suất.
Ứng dụng
Thùng áp suất
