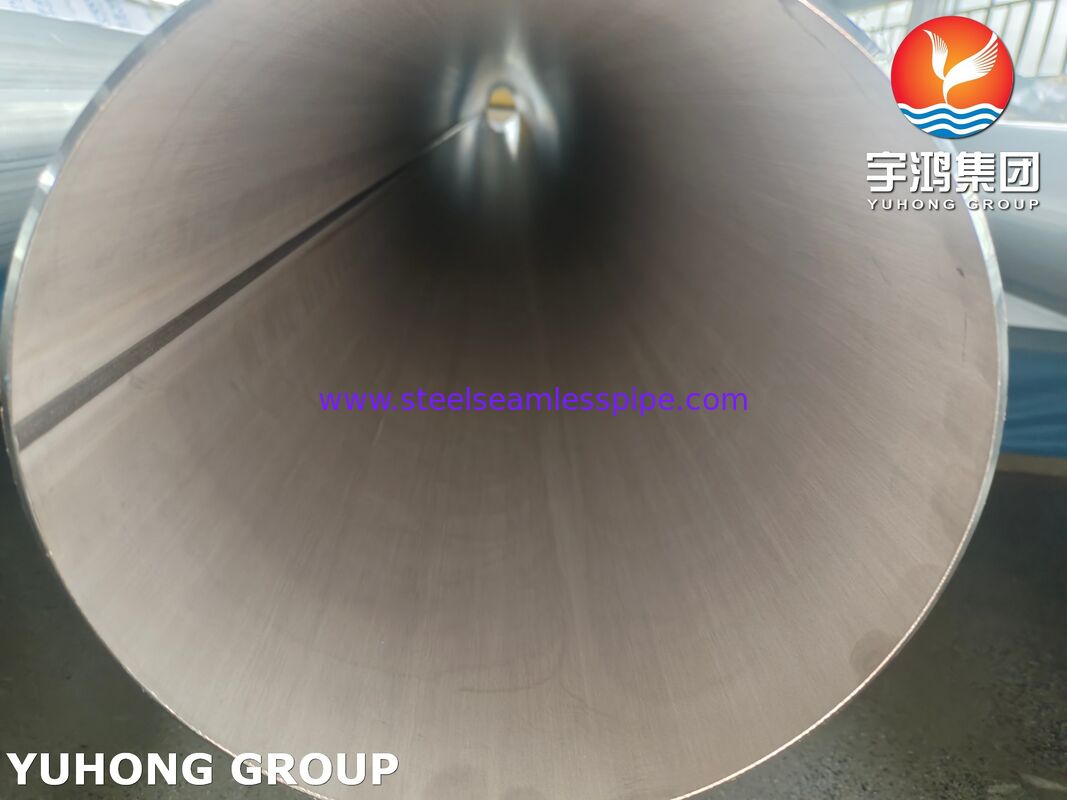

Ống thép không gỉ hàn ASTM A358 TP316L đã tẩy và ủ

Ống thép không gỉ hàn ASTM A358 TP316L đã tẩy và ủ

ASTM A358 tiêu chuẩn bao gồm các loại ống thép không gỉ crom niken austenit hàn điện nóng chảy phù hợp cho các dự án công nghiệp như các dự án vận chuyển môi trường ăn mòn nhiệt độ cao và áp suất cao, môi trường vệ sinh cấp thực phẩm và kỹ thuật hàng hải. Độ bền kéo của vật liệu ASTM A358/ASME SA358 TP316L là ≥ 485 MPa, độ bền chảy là ≥ 170 MPa, độ giãn dài là ≥ 35% (chiều dài đo 50mm) và độ cứng HB là ≤ 217 (sau khi xử lý dung dịch). Nó phù hợp với axit sulfuric loãng, axit axetic, axit photphoric, dung dịch clorua ở nhiệt độ phòng và môi trường nhiệt độ cao với nhiệt độ sử dụng liên tục ≤ 870 ℃.

Thành phần hóa học của thép không gỉ ASTM A358 TP316L %

Yêu cầu sản xuất và thử nghiệm ống hàn thép không gỉ ASTM A358 TP316L

1. Quy trình sản xuất

• Phương pháp hàn:hàn một mặt hoặc hàn hai mặt dưới sự bảo vệ của khí trơ
• Xử lý sau hàn:Cần xử lý dung dịch với làm nguội nhanh ở 1050-1120 ℃ và mối hàn được tẩy và thụ động theo tiêu chuẩn ASTM A380

     2. Kiểm tra chất lượng

• Kiểm tra không phá hủy:Tiến hành kiểm tra bằng tia X (RT) hoặc kiểm tra siêu âm (UT) 100% theo ASTM E164/E213; Thực hiện kiểm tra độ xuyên thấu mối hàn (PT) theo ASTM E165

• Kiểm tra áp suất:Tiến hành thử nghiệm áp suất nước ≥ 1,5 lần áp suất thiết kế theo các yêu cầu chung của ASTM A450

• Chất lượng bề mặt:Đảm bảo không có khuyết tật như vết nứt hoặc thiếu sự nóng chảy, và thành trong phải có sự chuyển tiếp trơn tru




So sánh thép không gỉ ASTM A358 TP316L với ASTM A312 TP316L

Quy trình sản xuất và xử lý mối hàn ASTM A358

Tiêu chuẩn ASTM A358 phân loại ống thép thành một số cấp dựa trên quy trình hàn và xử lý sau:

1.CLASS 1:

• Quy trình: Phương pháp hàn tự động, không thêm kim loại phụ.
• Xử lý mối hàn: Kiểm tra bằng tia X (RT) 100% cả bề mặt trong và ngoài của mối hàn + xử lý nhiệt dung dịch của toàn bộ ống hàn.
• Đặc điểm: Cấp chất lượng cao nhất, phù hợp với các điều kiện vận hành khắt khe nhất.

2.CLASS 3:

• Quy trình: Phương pháp hàn tự động, có hoặc không có thêm kim loại phụ.
• Xử lý mối hàn: Xử lý nhiệt dung dịch của toàn bộ ống hàn.
• Đặc điểm: Cấp phổ biến nhất, phù hợp với hầu hết các môi trường nhiệt độ cao và ăn mòn.

3.CLASS 5:

• Quy trình: Phương pháp hàn tự động, có thêm kim loại phụ.
• Xử lý mối hàn: Không yêu cầu xử lý nhiệt cho mối hàn (Tình trạng như hàn). Cho phép giao hàng ở trạng thái như hàn.
• Đặc điểm: Giới hạn đối với các môi trường hóa học cụ thể, nơi tính ăn mòn không đủ để gây ra ăn mòn giữa các hạt; không được khuyến nghị cho môi trường ăn mòn hoặc nhiệt độ cao.

4.CLASS 7:

• Quy trình: Tương tự như Class 1, nhưng không kiểm tra bằng tia X.
• Xử lý mối hàn: Xử lý nhiệt dung dịch của toàn bộ ống hàn.
• Đặc điểm: Một sự thỏa hiệp giữa Class 1 (không kiểm tra bằng tia X) và Class 3 (không có kim loại phụ).

5.CLASS 10:

• Quy trình: Quy trình hàn hai mặt (ví dụ: TIG), thường có thêm kim loại phụ.
• Xử lý mối hàn: Yêu cầu kiểm tra bằng tia X 100% của mối hàn và toàn bộ ống hàn trải qua quá trình xử lý nhiệt dung dịch.
• Đặc điểm: Chất lượng tương đương với Class 1, nhưng với hàn hai mặt, dẫn đến chất lượng mối hàn vượt trội.

Ứng dụng ống hàn thép không gỉ ASTM A358 TP316L

• Công nghiệp hóa chất:Ống hàn thép không gỉ ASTM A358 TP316L phù hợp với hệ thống pha loãng axit sulfuric đậm đặc do khả năng chống ăn mòn axit sulfuric mạnh; Do khả năng chống ăn mòn ứng suất ion clorua, nó phù hợp với đường ống nước muối trong kỹ thuật kiềm clo.
• Lĩnh vực năng lượng:Ống hàn thép không gỉ ASTM A358 TP316L có thể được sử dụng cho đường ống nước khử muối trong các nhà máy điện hạt nhân, với điều kiện phải kiểm soát hàm lượng coban thấp. Nó cũng có thể được sử dụng cho hệ thống làm mát nước biển trên các giàn khoan ngoài khơi.
• Thực phẩm và dược phẩm:Ống hàn thép không gỉ ASTM A358 TP316L với độ nhám bề mặt bên trong Ra ≤ 0,8 μm có thể được sử dụng để làm sạch CIP/SIP của đường ống và cũng có thể được sử dụng làm môi trường nuôi cấy bioreactor để vận chuyển.
