ASME SA213 T22 Vây sợi có ống cho máy trao đổi nhiệt và máy làm mát không khí

Thành phần ống cơ bản ASME SA213 T22

Vật liệu ống lõi - SA312 T22 (Giải thích & Sửa đổi):

• SA312: Tiêu chuẩn ASME này bao gồm các ống thép không gỉ austenit liền mạch và hàn, được sử dụng cho dịch vụ nhiệt độ cao và ăn mòn nói chung.
• T22: Đây KHÔNG phải là một cấp thường được liệt kê theo SA312. Các cấp SA312 giống như TP304, TP316, TP321, v.v. (thép không gỉ).
• "Sự nhầm lẫn T22: T22 đề cập đến thép hợp kim thấp (2,25% Crom - 1% Molypden). Nó là một vật liệu rất phổ biến cho dịch vụ nhiệt độ cao, nhưng thuộc các thông số kỹ thuật như:

ASME SA213 T22: Dành cho ống lò hơi, bộ quá nhiệt và bộ trao đổi nhiệt bằng thép hợp kim ferit và austenit liền mạch.

ASME SA335 P22: Dành cho ống thép hợp kim ferit liền mạch cho dịch vụ nhiệt độ cao.

• Kết luận: Vật liệu ống lõi gần như chắc chắn là SA213 T22 (nếu đó là ống) hoặc SA335 P22 (nếu đó là ống). Nó là một loại thép hợp kim thấp được biết đến với độ bền nhiệt độ cao tốt, khả năng chống rão và chống oxy hóa lên đến khoảng 1050°F (565°C). Nó không phải là thép không gỉ.

Loại vây - Vây răng cưa:

• Cấu trúc: Vây răng cưa bắt đầu dưới dạng vây xoắn liên tục (giống như vây chân "L" hoặc "LL") được quấn lên ống cơ bản. Tại các khoảng thời gian đều đặn dọc theo chiều cao của vây, các phần nhỏ được cắt ra hoặc "khía" vuông góc với chiều dài của vây.
• Tính năng trực quan chính: Thay vì là một dải mịn, liên tục, vây có một loạt các khoảng trống hoặc vết lõm nhỏ, đều đặn dọc theo cạnh của nó, tạo ra vẻ ngoài "răng cưa" (giống như lưỡi cưa).
• Mục đích của răng cưa:

Tăng cường truyền nhiệt: Các răng cưa làm gián đoạn sự hình thành lớp biên của chất lỏng (thường là khí như không khí hoặc khí thải) chảy qua các vây. Điều này tạo ra sự nhiễu loạn, phá vỡ lớp dưới dạng dòng chảy và cải thiện đáng kể hiệu quả truyền nhiệt so với vây trơn.

Giảm trọng lượng & Vật liệu: Vật liệu được loại bỏ làm giảm nhẹ tổng trọng lượng và chi phí so với một vây rắn tương đương.

• Sự đánh đổi:

Giảm áp suất cao hơn một chút: Sự nhiễu loạn tăng lên cũng làm tăng sức cản đối với dòng chảy của chất lỏng (giảm áp suất) trên toàn bộ cụm ống.

Khả năng bám bẩn: Các vết khía đôi khi có thể dễ bị bẫy các hạt trong dòng khí bẩn hơn so với vây trơn, mặc dù ít hơn so với vây có đinh.

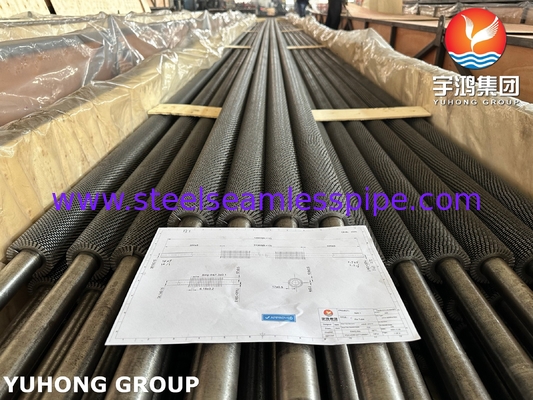

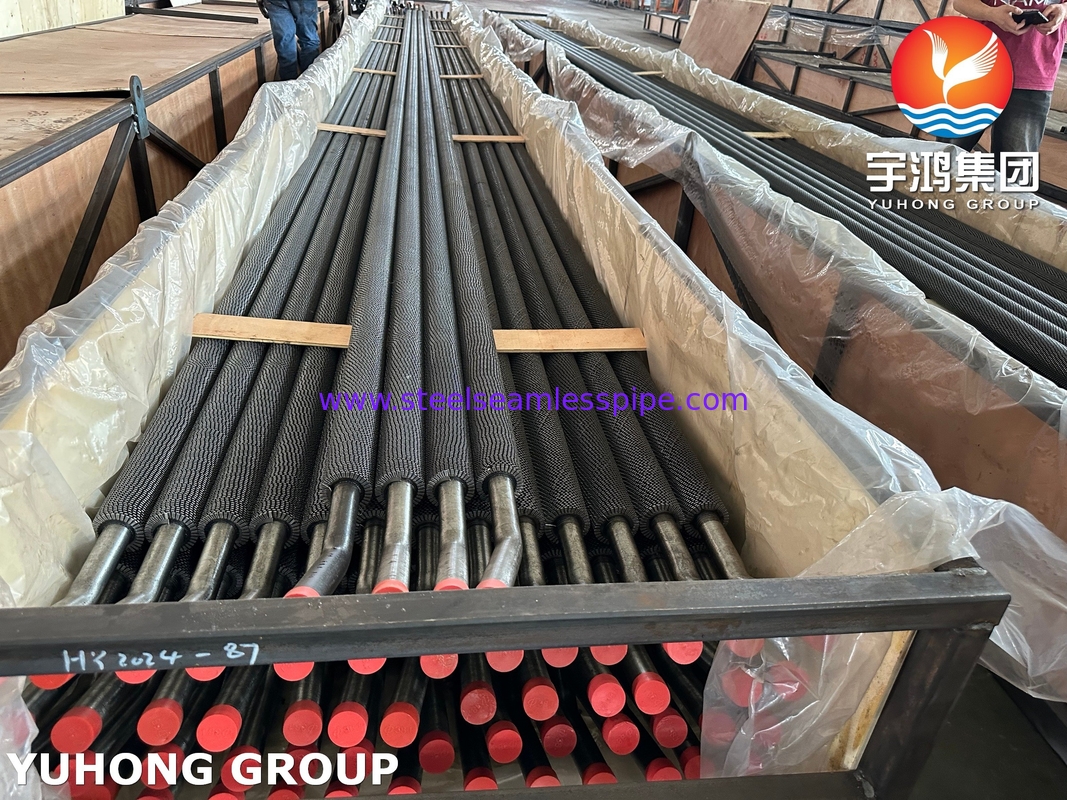

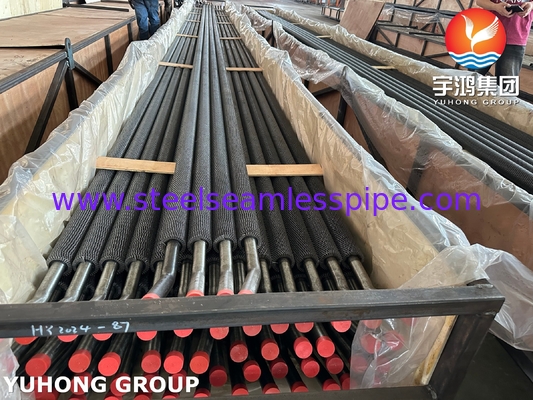

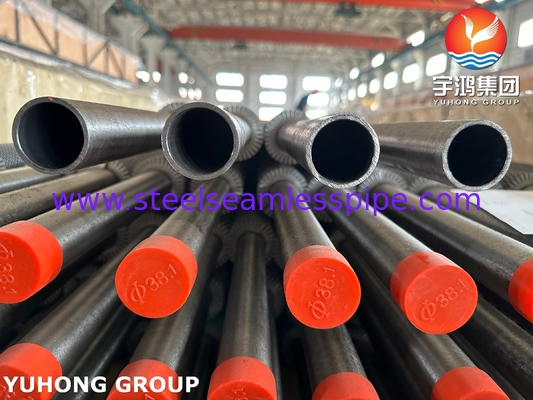

Mô tả kết hợp - Ống SA213 T22 với vây răng cưa:

• Lõi: Một ống liền mạch được sản xuất theo thông số kỹ thuật ASME SA213 T22, được làm bằng thép hợp kim thấp 2.25Cr-1Mo.
• Vây: Một vây xoắn được liên kết cơ học (thường được quấn căng và có chân) với bề mặt bên ngoài của ống. Vây này có các vết khía đều đặn được cắt vuông góc dọc theo chiều cao của nó, tạo ra hình dạng cạnh răng cưa.

Ứng dụng ống vây răng cưa SA213 T22:

• Máy phát điện hơi thu hồi nhiệt (HRSG) của nhà máy điện: Bộ tiết kiệm, Bộ bay hơi, Bộ quá nhiệt, Bộ gia nhiệt lại, Tối đa hóa việc thu nhiệt từ khí thải. Bộ gia nhiệt không khí (Ljungström/Rothemühle), các phần bộ tiết kiệm lò hơi đốt than/khí (gia nhiệt trước nước cấp)
• Hóa dầu/Nhà máy lọc dầu: Bộ gia nhiệt/Lò phản ứng, Bộ oxy hóa nhiệt/Thiêu hủy nhiệt Lò hơi nhiệt thải
• Lò hơi công nghiệp Lò hơi nhiệt thải Thu hồi nhiệt từ lò nung, tuabin khí hoặc các quy trình hóa học
• Bộ gia nhiệt & làm mát xi măng/thép Thu hồi nhiệt từ khí thải lò nung/bộ làm mát lò nung
