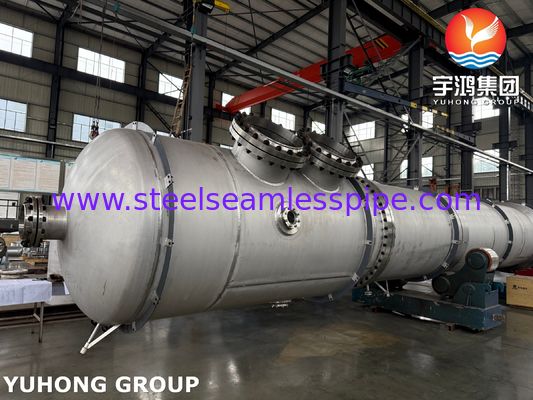

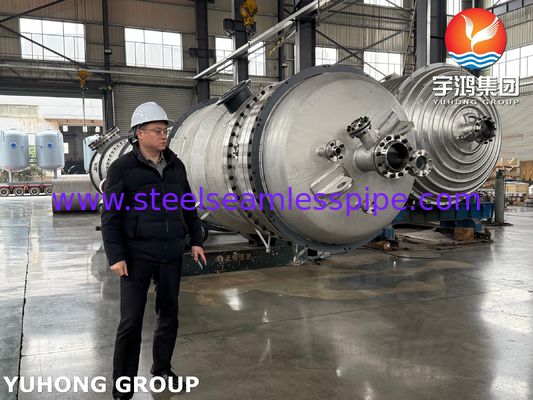

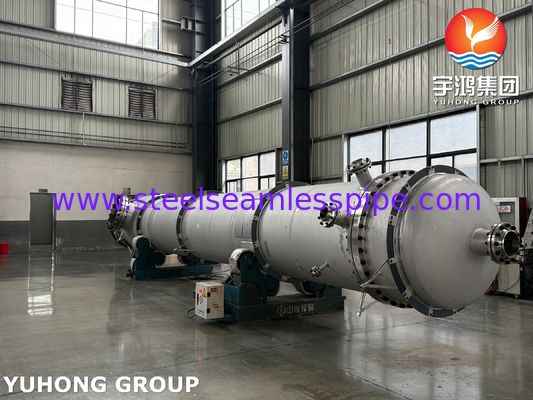

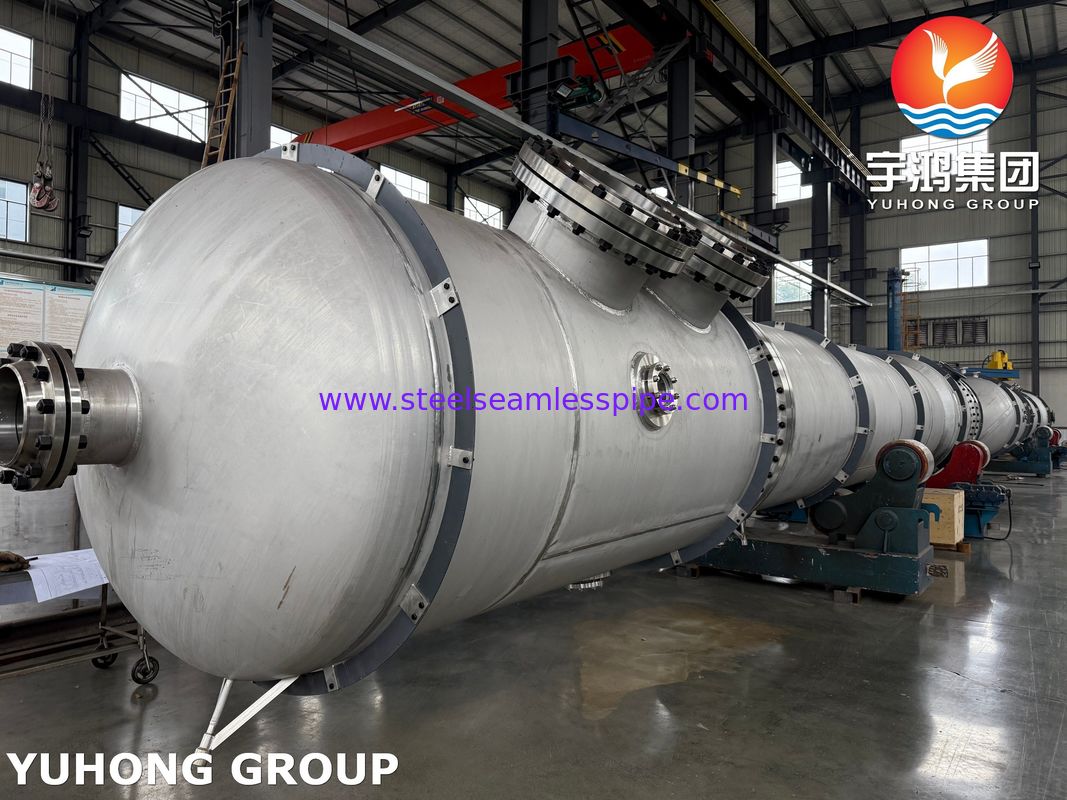

Đồ áp suất phân tách nhiệt độ thấp Tiêu chuẩn ASME Thép carbon / vật liệu phủ thép không gỉ

A Low Temperature Separator (LTS) is a type of equipment used primarily in the oil and gas industry to separate hydrocarbons and other components from a gas stream by cooling the stream to low temperaturesQuá trình này thường được sử dụng trong chế biến khí tự nhiên để tách hydrocarbon lỏng (như ngưng tụ) và nước từ dòng khí.và các ứng dụng:

Chức năng của bộ tách nhiệt độ thấp

1. làm mát và tách:

Dòng khí được làm mát đến nhiệt độ thấp (thường dưới mức đóng băng) để ngưng tụ các hydrocarbon nặng hơn và hơi nước thành chất lỏng.

Các chất lỏng ngưng tụ sau đó được tách khỏi dòng khí.

2. Giảm áp suất:

Trong một số trường hợp, bộ tách cũng làm giảm áp suất của dòng khí, giúp tăng cường ngưng tụ (hiệu ứng Joule-Thomson).

Các thành phần chính của bộ tách nhiệt độ thấp

1- Phần đầu vào:

Nơi dòng khí đi vào bộ tách.

2- Phần làm mát:

Khí được làm mát bằng cách sử dụng làm mát bên ngoài hoặc mở rộng (ví dụ, thông qua van nghẹt hoặc turbo-expander).

3- Phần tách:

Một thùng chứa khí, hydrocarbon lỏng và nước được tách dựa trên sự khác biệt mật độ.

4- Cổng xăng:

Khí khô tách ra khỏi bộ tách.

5. Điểm thoát nước:

Các cửa ra tách biệt cho chất ngưng tụ (những hydrocarbon lỏng) và nước.

6Hệ thống điều khiển:

Điều khiển nhiệt độ, áp suất và mức độ để tối ưu hóa hiệu quả tách.

Nguyên tắc hoạt động

Dòng khí đi vào bộ tách và được làm mát, hoặc bằng cách làm mát bên ngoài hoặc mở rộng.

Khi nhiệt độ giảm, các hydrocarbon nặng hơn và hơi nước ngưng tụ thành chất lỏng.

Các chất lỏng tập trung ở đáy của bộ tách, trong khi khí tăng lên phía trên.

Các chất lỏng được rút ra từ máy tách, và khí khô được gửi để chế biến hoặc vận chuyển thêm.

Ứng dụng của bộ tách nhiệt độ thấp

1Xử lý khí tự nhiên:

Để loại bỏ các hydrocarbon lỏng (condensate) và nước từ khí tự nhiên.

2Sản xuất dầu khí:

Để tách chất lỏng khỏi khí tại đầu giếng hoặc trạm thu thập.

3. Khử nước khí:

Để loại bỏ hơi nước từ dòng khí.

4- Phục hồi hydrocarbon:

Để thu hồi hydrocarbon lỏng có giá trị từ các luồng khí.

Ứng dụng của bộ tách nhiệt độ thấp

1Phân tách hiệu quả: Hiệu quả cao trong việc tách chất lỏng khỏi dòng khí.

2Tăng chất lượng khí: Sản xuất khí khô với hàm lượng nước và hydrocarbon thấp.

3- Phục hồi các sản phẩm có giá trị: Phục hồi hydrocarbon lỏng có thể được bán hoặc chế biến thêm.

4. Hiển thị: Có thể xử lý một loạt các thành phần khí và tốc độ lưu lượng.

Những cân nhắc về thiết kế

1Nhiệt độ và áp suất: Nhiệt độ và áp suất hoạt động phải được kiểm soát cẩn thận để đạt được sự tách biệt tối ưu.

2Chọn vật liệu: Các vật liệu phải được chọn để chịu được nhiệt độ thấp và các thành phần ăn mòn (ví dụ: H2S hoặc CO2).

3Độ cách nhiệt: Máy tách có thể cần cách nhiệt để duy trì nhiệt độ thấp.

4Các tính năng an toàn: van giảm áp suất, cảm biến nhiệt độ và hệ thống tắt khẩn cấp.

So sánh với các bộ tách khácCác thách thức và giải pháp

1. Các bộ tách thông thường: Hoạt động ở nhiệt độ cao hơn và ít hiệu quả hơn trong việc loại bỏ chất lỏng khỏi dòng khí.

2Các máy tách lạnh: Hoạt động ở nhiệt độ thấp hơn nhiều và được sử dụng cho các quá trình tách phức tạp hơn (ví dụ: thu hồi nitơ hoặc helium).

Những thách thức và giải pháp

1. Sự hình thành hydrat: Nhiệt độ thấp có thể gây ra sự hình thành hydrat, có thể chặn đường ống dẫn.

2. ăn mòn: Nhiệt độ thấp và sự hiện diện của nước có thể dẫn đến ăn mòn.

3. Tiêu thụ năng lượng: Làm mát dòng khí đòi hỏi năng lượng. Thiết kế hiệu quả và sử dụng nhiệt thải có thể giảm chi phí năng lượng.
