ASTM A192 Thành phần hóa học ống trao đổi nhiệt
| Cấp |
C |
M |
P |
S |
Si |
| SA192 |
0,06 bóng0,18 |
0,27 Hàng0,63 |
Max0.025 |
Max0.025 |
Min0.1 |
Định nghĩa cốt lõi ống ASTM A192:
ASTM A192 là một đặc điểm kỹ thuật tiêu chuẩn được thiết lập bởi ASTM International bao gồm các lò hơi bằng thép carbon và ống siêu nhiệt liền mạch, được thiết kế dành riêng cho dịch vụ áp suất cao trong các bộ trao đổi nhiệt, đặc biệt là nồi hơi ống nước, siêu nhiệt và trao đổi nhiệt trong đó độ tin cậy dưới áp suất là rất quan trọng.
Đặc điểm chính và yêu cầu:
Sản xuất ống liền mạch ASTM A192:
DFEALLESS: Các ống được sản xuất mà không có đường nối hàn dọc, điển hình thông qua việc xỏ lỗ quay nóng sau đó là cuộn nóng hoặc vẽ lạnh. Điều này giúp loại bỏ một điểm yếu tiềm năng, rất quan trọng cho tính toàn vẹn áp suất cao.
Kết thúc lạnh: Thường được vẽ lạnh để đạt được kích thước chính xác, hoàn thiện bề mặt mịn và các tính chất cơ học tăng cường.
Xử lý nhiệt: Được cung cấp trong điều kiện bình thường hóa hoặc giảm căng thẳng. Việc xử lý nhiệt này tinh chỉnh cấu trúc hạt, tăng cường sức mạnh và độ dẻo, và làm giảm căng thẳng nội bộ khỏi sản xuất.
ASTM A192 Kích thước & dung sai ống liền mạch:
Độ dày tường tối thiểu: Đây là đặc điểm xác định. Tiêu chuẩn chỉ định độ dày tường tối thiểu cho các đường kính bên ngoài khác nhau (OD). Độ dày tường thực tế phải ít nhất là tối thiểu này, nhưng có thể dày hơn (trong dung sai). Các ống thường được đặt hàng dựa trên bức tường tối thiểu của chúng.
Dung sai: Dung sai kích thước nghiêm ngặt được chỉ định cho đường kính bên ngoài (OD) và độ dày tường để đảm bảo sự phù hợp và hiệu suất phù hợp trong các tấm ống và trong quá trình mở rộng/lăn.
Tính chất cơ học:
Độ bền kéo: Yêu cầu tối thiểu được chỉ định (ví dụ: tối thiểu 47 KSI / 325 MPa).
Sức mạnh năng suất: Yêu cầu tối thiểu được chỉ định (ví dụ: tối thiểu 26 KSI / 180 MPa).
Độ giãn dài: Tỷ lệ kéo dài tỷ lệ tối thiểu cần thiết để đảm bảo độ dẻo đầy đủ để uốn cong và mở rộng ống trong quá trình lắp đặt.
Kiểm tra & kiểm tra ống liền mạch ASTM A192 (bắt buộc):
Thử nghiệm thủy tĩnh hoặc thử nghiệm điện không phá hủy (NDE): Mỗi ống phải phải chịu thử nghiệm áp suất thủy tĩnh (để phát hiện rò rỉ) hoặc phương pháp NDE được phê duyệt (như thử nghiệm dòng điện xoáy) để đảm bảo độ lành và độ buộc rò rỉ.
Thử nghiệm làm phẳng: Các mẫu được làm phẳng đến một khoảng cách cụ thể để chứng minh độ dẻo và không có lỗ hổng mà không bị nứt hoặc cán.
Thử nghiệm Flare: Các mẫu được bùng phát đến mức tăng tỷ lệ phần trăm được chỉ định để chứng minh độ dẻo và sự phù hợp để mở rộng thành các tấm ống.
Kiểm tra độ cứng: Thường được thực hiện để đảm bảo tính nhất quán và tương quan với độ bền kéo.
Kiểm tra căng thẳng: Xác định độ bền kéo, sức mạnh năng suất và độ giãn dài.

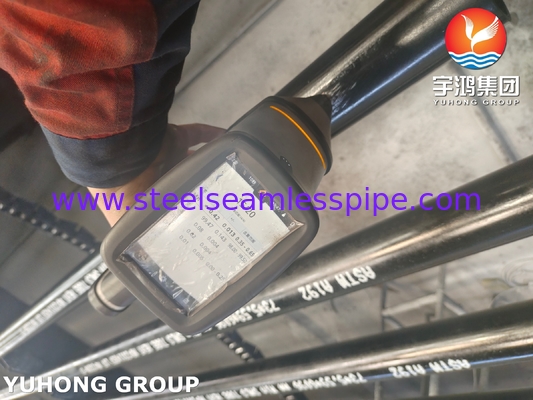

Phân tích hóa học: Xác minh thành phần đáp ứng các giới hạn được chỉ định.
Kiểm tra trực quan: Kiểm tra các khiếm khuyết bề mặt như đường nối, vòng đua, vết nứt hoặc tỷ lệ vượt quá giới hạn chấp nhận được.
Tình trạng bề mặt:
Kết thúc hợp lý mịn miễn phí miễn phí từ quy mô là bắt buộc. Sự không hoàn hảo của bề mặt nhỏ được cho phép cung cấp độ dày tường ở mức tối thiểu và chúng không thâm nhập sâu. Sạch sẽ rất quan trọng cho hiệu quả truyền nhiệt.
ASTM A192 Ứng dụng chính ống liền mạch:
Bộ trao đổi nhiệt áp suất cao: Đặc biệt là nơi chất lỏng phía ống chịu áp suất cao.
Lò hơi ống nước: Các ống chứa hỗn hợp nước/hơi nước trong lò hơi.
Các siêu nhiệt: Các ống trong đó hơi nước bão hòa từ trống nồi hơi được làm nóng thêm (quá nhiệt) đến nhiệt độ cao hơn.
Nhà kinh tế học: Các phần làm nóng nước nạp tiền sử dụng nhiệt khí thải.
Các bộ trao đổi nhiệt quy trình áp suất cao khác: trong đó sự kết hợp của đánh giá áp suất, khả năng nhiệt độ và hiệu quả chi phí của thép carbon là phù hợp.
Tại sao chọn ống liền mạch ASTM A192?
Khả năng áp suất cao: Được thiết kế dành riêng cho những áp lực đòi hỏi khắt khe bên trong nồi hơi và siêu nhiệt.
Độ tin cậy: Xây dựng liền mạch và thử nghiệm nghiêm ngặt đảm bảo tính toàn vẹn dưới áp lực.
Độ dẫn nhiệt tốt: Thép carbon chuyển nhiệt hiệu quả.
Khả năng hàn & khả năng định dạng: Thành phần carbon thấp tạo điều kiện cho hàn và mở rộng ống.
Hiệu quả chi phí: So với thép hợp kim, thép carbon cung cấp sự cân bằng tốt về hiệu suất và chi phí cho dịch vụ hơi nước/nước áp suất cao, áp suất cao.
Bản tóm tắt:
ASTM A192 chỉ định các ống thép carbon thấp liền mạch với độ dày thành tối thiểu xác định, được sản xuất theo kích thước chính xác, được thử nghiệm nghiêm ngặt (hydro/NDE, làm phẳng, bùng phát, căng thẳng, hóa học) và xử lý nhiệt. Chúng là vật liệu công việc cho các ống có chứa nước/hơi áp suất cao trong nồi hơi, siêu nhiệt và các bộ trao đổi nhiệt tương tự hoạt động ở nhiệt độ vừa phải, có giá trị cho tính toàn vẹn áp suất, hiệu quả truyền nhiệt và hiệu quả chi phí.
