| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | API 660, TEMA, ASME VIII, ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS |
| Số mô hình: | Máy trao đổi nhiệt vỏ và ống |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | 1--1000000 USD |
| chi tiết đóng gói: | Pallet |
| Thời gian giao hàng: | 45---150 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 50 BỘ/Tháng |
| Tiêu chuẩn bộ trao đổi nhiệt Shell và ống: | API 660 -shell và bộ trao đổi nhiệt ống | Thiết kế bộ trao đổi nhiệt vỏ và ống: | Tema, Asme VIII |
|---|---|---|---|
| Vật liệu trao đổi nhiệt vỏ và ống: | Thép không gỉ, thép song công, hợp kim niken, hợp kim đồng, thép hợp kim, titan, ốp | Tiêu chuẩn ống trao đổi nhiệt vỏ và ống: | ASME SA179, ASME SA192, ASME SA209, ASME SA210, ASME SA213, ASME SA789, ASME SA334, ASME SB111 |
| Tràn năng trao đổi nhiệt Shell và ống Tubesheet: | Tubesheet nổi, Tubesheet đứng yên | Vỏ bọc của bộ trao đổi nhiệt trên vỏ và ống: | Vách ngăn dọc, vách ngăn, vách ngăn ngang, vách ngăn chéo |
| Bộ trao đổi nhiệt Shell và ống NDT: | RT, PT, MT, UT, PMI | ||
| Làm nổi bật: | Máy trao đổi nhiệt ống vỏ ASME,Máy trao đổi nhiệt ống Shell TEMA |
||

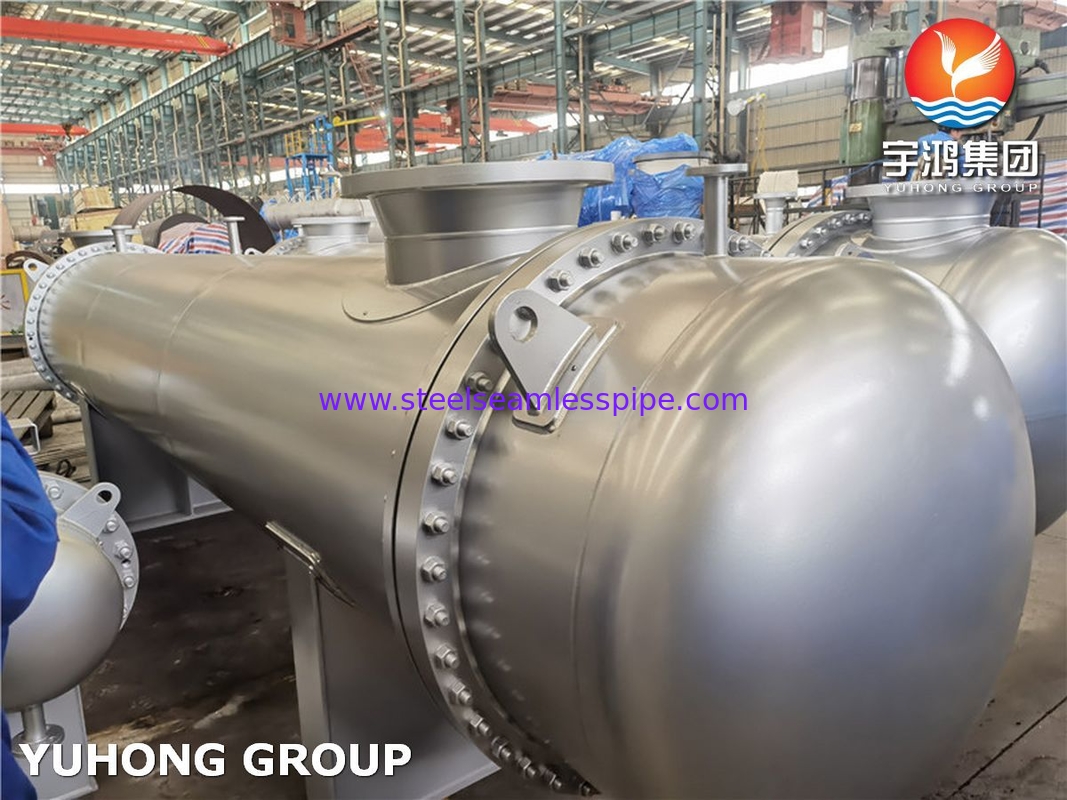

API 660 Máy trao đổi nhiệt vỏ và ống, Tiêu chuẩn TEMA, ASME U Stamp, ASME VIII
Nhóm Yuhong có hơn 35 năm kinh nghiệm về dự án gói, cho đến nay đã hoàn thành hơn 2000 dự án, và xuất khẩu hơn 85 quốc gia,Yuhong Brand đã có danh tiếng trên thế giới.85% đơn đặt hàng từ khách hàng đơn đặt hàng lặp lại.Máy trao đổi nhiệt vỏ và ống, vỏ vật liệu: thép không gỉ, thép kép, thép siêu kép, hợp kim niken, hợp kim thép, đồng và hợp kim đồng, titan, thép carbon, lớp phủ phủ và lớp phủ nổ.Chúng tôi có thể hỗ trợ thiết kế: Tính toán nhiệt (HTRI), tính toán cơ khí (PV Elite), bản vẽ GA và bản vẽ chi tiết, tất cả các tài liệu kiểm soát quy trình (JIC, PQR, WPS, WPQ, NDT,...),Tất cả các bộ trao đổi nhiệt của chúng tôi theo tiêu chuẩn TEMA và có thể áp dụng ASME U Stamp , chúng tôi cũng có thể làm bộ trao đổi nhiệt theo thiết kế của khách hàng.
| Tính năng của bộ trao đổi nhiệt vỏ và ống. | |||
| Máy trao đổi nhiệt vỏ và ống | Thông thường trong mã TEMA | Ưu điểm | Những hạn chế |
| Máy trao đổi nhiệt ống cố định | BEM, AEM, NEN | 1. Cung cấp diện tích chuyển nhiệt tối đa cho một vỏ và đường kính ống nhất định. | 1. bên vỏ hoặc bên ngoài của các ống là không thể tiếp cận để làm sạch cơ khí. |
| 2. Cung cấp cho một và nhiều đường ống để đảm bảo vận tốc thích hợp. | 2Không có quy định cho phép mở rộng nhiệt khác nhau phát triển giữa ống và bên vỏ. Điều này có thể được chăm sóc bằng cách cung cấp khớp mở rộng ở bên vỏ. | ||
| 3Ít tốn kém hơn so với các thiết kế gói có thể tháo rời. | |||
| Máy trao đổi nhiệt đầu nổi | AEW, BEW, BEP, AEP, AES, BES | 1Bảng ống nổi cho phép mở rộng nhiệt khác nhau giữa vỏ và gói ống. | 1Để cung cấp vỏ đầu nổi, nó cần thiết để bóp nó vào tấm ống. Vòng tròn bóp đòi hỏi việc sử dụng không gian nơi có thể đặt một số lượng lớn các ống. |
| 2Cả hai gói ống và bên vỏ có thể được kiểm tra và làm sạch cơ khí. | 2Các ống không thể mở rộng độc lập vì vậy nên tránh các ứng dụng sốc nhiệt lớn. | ||
| 3Các vật liệu đóng gói tạo ra giới hạn về áp suất và nhiệt độ thiết kế. | |||
| Máy trao đổi nhiệt ống U có thể tháo rời | BEU, AEU | 1Thiết kế ống U cho phép mở rộng nhiệt khác nhau giữa vỏ và gói ống cũng như cho các ống riêng lẻ. | 1Bởi vì U-bend một số ống bị bỏ qua ở trung tâm của các ống. |
| 2Cả hai gói ống và bên vỏ có thể được kiểm tra và làm sạch cơ khí. | 2Bởi vì U-bend, ống chỉ có thể được làm sạch bằng phương pháp hóa học. | ||
| 3Ít tốn kém hơn so với đầu nổi hoặc thiết kế đầu nổi đóng gói. | 3. Do U-tube nét, ống riêng lẻ là khó thay thế. | ||
| 4Không có ống đi qua hoặc dòng chảy ngược thực sự là có thể. | |||
| 5. Độ dày tường ống ở U-bend mỏng hơn so với ở phần thẳng của ống. | |||
| 6. Rút mạch ống là khó khăn khi đặt với vị trí dọc với mặt đầu lên. | |||
Máy trao đổi nhiệt ống cố định:
Máy trao đổi nhiệt đầu nổi:
Máy trao đổi nhiệt ống U có thể tháo rời:
| 1. Shell |
| 2. Khung vỏ |
| 3. Shell flange (kết thúc kênh) |
| 4. Shell flange (kết thúc nắp) |
| 5. Con vòi hoặc cành vỏ |
| 6. Bàn ống nổi |
| 7Ống che đầu nổi |
| 8. Vòng đầu nổi |
| 9. tuyến đầu nổi |
| 10. Vòng hỗ trợ đầu nổi |
| 11. Bảng ống cố định |
| 12. ống dẫn hoặc đầu tĩnh |
| 13. Bỏ kênh |
| 14. ống dẫn hoặc nhánh |
| 15. ống (trực) |
| 16. ống (loại U) |
| 17- Thắt dây thừng và ngăn cách |
| 18Các tấm chắn ngang (hoặc chéo) hoặc tấm hỗ trợ |
| 19. Baffle theo chiều dài |
| 20. Bức chắn đập |
| 21. Đằng đầu nổi |
| 22. Quay phân vùng |
| 23. Kết nối thông gió |
| 24. Kết nối thoát nước |
| 25. Kết nối thiết bị |
| 26. Chuông mở rộng |
| 27. Thắt lưng |
| 28- Đưa tay lên. |
| 29- Đồ kỳ quái. |
| 30. Kết nối cấp độ chất lỏng |
