Solid Fin Tube ASTM A335 P9 Fin Material CS Máy phát hơi phục hồi nhiệt

Ống vây đặc ASTM A335 P9 Vật liệu vây CS Lò thu hồi nhiệt hơi nước

Thông số kỹ thuật vật liệu

 Ống cơ sở (ASTM A335 P9):

 Thép hợp kim crom-molypden (Cr-Mo) với độ bền nhiệt độ cao và khả năng chống ăn mòn tốt.

 Thành phần: ~9% Cr, ~1% Mo, cân bằng với Fe.

 Các ứng dụng phổ biến: Nhà máy điện, nhà máy lọc dầu, dịch vụ nhiệt độ/áp suất cao (lên đến ~650°C/1200°F).

Kết cấu ống vây

• Loại: Ống vây đặc (vây được hàn hoặc đùn liền vào ống cơ sở).
• Phương pháp gắn vây:
• Hàn tần số cao (HFW): Phổ biến nhất cho vây CS trên ống hợp kim.
• Vây đùn: Vật liệu ống cơ sở bị biến dạng để tạo ra vây (hiếm gặp đối với P9 do độ cứng).

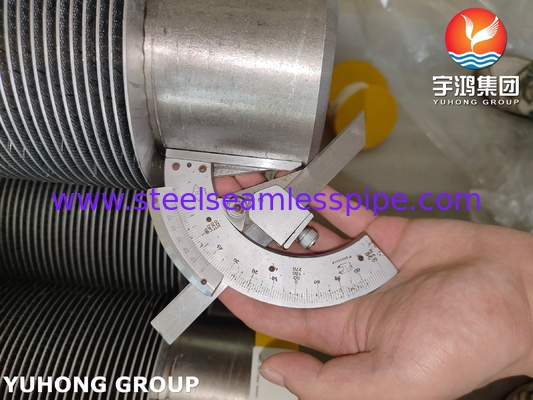

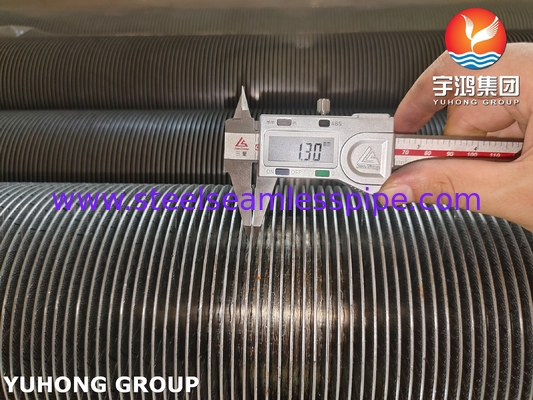

• Kích thước vây:
• Chiều cao: 5–16 mm (điển hình).
• Mật độ: 5–11 vây trên inch (FPI), tùy thuộc vào nhu cầu truyền nhiệt.

Các cân nhắc về hiệu suất

Độ dẫn nhiệt: Vây CS có hiệu quả truyền nhiệt thấp hơn so với vây nhôm nhưng chắc chắn hơn.

Giới hạn nhiệt độ:

Ống P9: Lên đến 650°C (1200°F).

Vây CS: Tối đa ~400°C (750°F); vượt quá mức này, quá trình oxy hóa/tạo vảy xảy ra.

Khả năng chống ăn mòn:

P9 chống oxy hóa/sunfua hóa; vây CS có thể cần lớp phủ (ví dụ: mạ kẽm, mạ nhôm) trong môi trường ăn mòn.

Ứng dụng:

- Bộ trao đổi nhiệt: Lò hơi, bộ tiết kiệm, bộ gia nhiệt không khí.

- Các ngành công nghiệp chế biến: Nhà máy lọc dầu, nhà máy hóa dầu (đối với dòng khí/lỏng nhiệt độ cao).

- Phát điện: Hệ thống thu hồi nhiệt thải.

Thông số kỹ thuật:
