| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | ống vây dài |
| Số lượng đặt hàng tối thiểu: | 1000kg |
|---|---|
| Giá bán: | Discussion |
| chi tiết đóng gói: | Theo yêu cầu của khách hàng/đóng gói hộp gỗ/đóng gói hộp sắt |
| Thời gian giao hàng: | 15-30 ngày |
| Điều khoản thanh toán: | T/T, L/C TRẢ NGAY |
| Khả năng cung cấp: | Theo yêu cầu của khách hàng |
| Material Grade: | Stainless, Carbon Steel,Alloy Steel, Copper Steel | Fin Type: | Longitudinal Fin Tube |
|---|---|---|---|
| Tube Diameter: | 16-219mm | Tube Wall Thickness: | Customized |
| Tube Length: | Customized | Fin Height: | 5-30mm |
| Fin Thickness: | 1.2mm to 2.5mm or Customized | Application: | Heat Exchanger, Condenser, Evaporator |
| Làm nổi bật: | Ống cánh dọc bộ trao đổi nhiệt,ống vây dài |
||

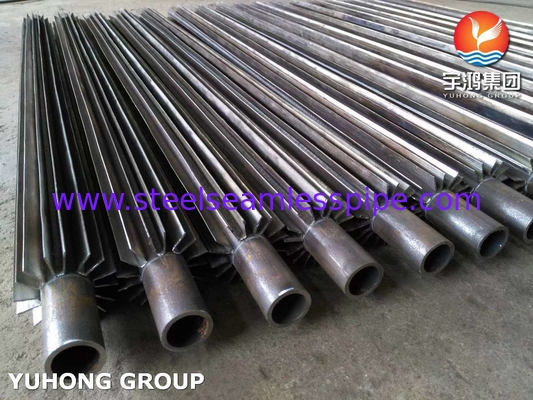

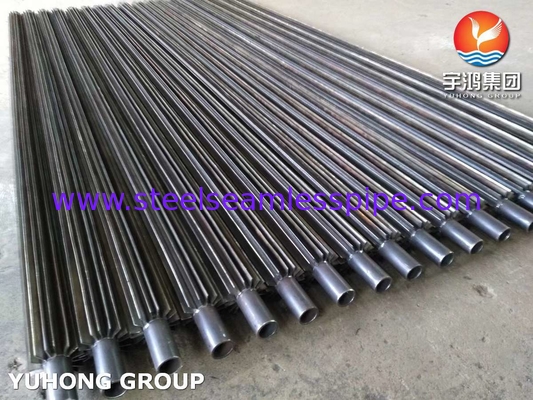

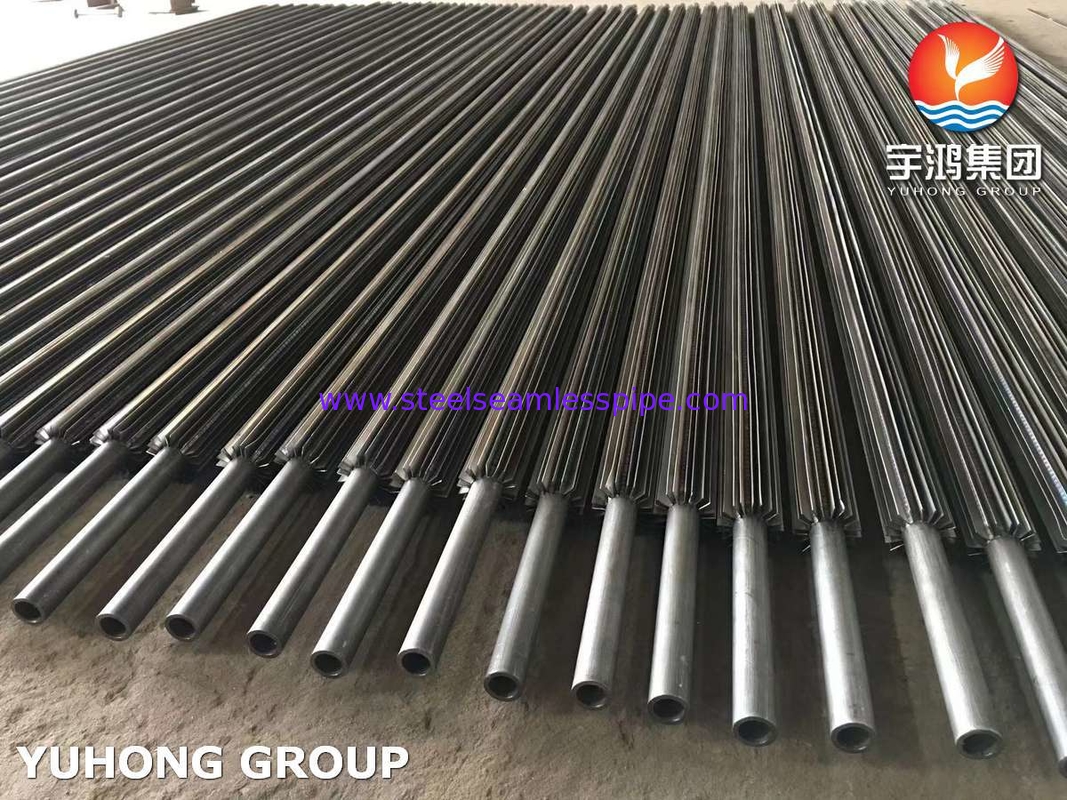

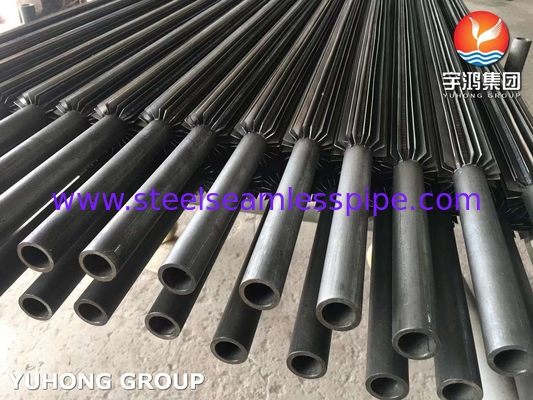

ASTM SA210 Gr A1 Longitudinal Fin Tube với Carbon Steel Fin
Bụi có vây dọc là một loại yếu tố chuyển nhiệt hiệu quả cao,được tạo ra bằng cách hàn chặt chẽ hoặc hình thành các vây mỏng kim loại dọc theo hướng trục trên bề mặt bên ngoài của ống cơ sở kim loại (chẳng hạn như thép)Giá trị cốt lõi của nó nằm trong việc mở rộng khu vực truyền nhiệt bên ngoài ống từ vài lần đến hàng chục lần (tỷ lệ vây có thể đạt 5 ~ 20 lần).
Thiết kế cấu trúc này đặc biệt giải quyết vấn đề nút chai hiệu quả của trao đổi nhiệt giữa khí (như không khí, khí khói) và chất lỏng trong ống (nước, hơi nước, chất làm lạnh, v.v.).Do hệ số chuyển nhiệt cực kỳ thấp ở phía khí, nó thường trở thành yếu tố thống trị trong sức đề kháng nhiệt của hệ thống; vây thâm nhập sâu vào lớp ranh giới khí bằng cách mở rộng bề mặt chuyển nhiệt,và sử dụng hiệu ứng nhiễu loạn của cạnh vây trên dòng không khí để giảm đáng kể sức đề kháng nhiệt ở phía khí, do đó hiệu suất truyền nhiệt tổng thể có thể được tăng lên 2 ~ 10 lần so với ống trần.
Sản xuất đáng tin cậy là chìa khóa để đạt được hiệu suất của nó, chủ yếu dựa trên các quy trình như hàn kháng tần số cao, ép trục (chẳng hạn như ống nhôm) hoặc hàn. These processes ensure that the connection interface between the fin and the base tube has high thermal conductivity (reducing contact thermal resistance) and sufficient mechanical strength to withstand thermal stress and vibration under working conditions.
Khi thiết kế các ống có vây dọc, cần phải tối ưu hóa các thông số vây (độ cao, độ dày,khoảng cách) để đạt được sự cân bằng giữa tối đa hóa hiệu suất truyền nhiệt và kiểm soát kháng lưu lượng khí (giảm áp suất)Đồng thời, cần phải xem xét cả sự lựa chọn vật liệu và điều kiện làm việc đặc biệt.chẳng hạn như chọn vật liệu chống ăn mòn (như thép ND hoặc lớp phủ) trong môi trường dễ bị ăn mòn điểm sương như khí khói chứa lưu huỳnh, xem xét khả năng chống bụi trong khí bụi (chẳng hạn như sử dụng khoảng cách vây lớn hơn), và đảm bảo độ tin cậy cấu trúc trong điều kiện rung động.
Dựa trên sự cải thiện chuyển nhiệt và tính nhỏ gọn tuyệt vời của nó,ống có vây dọc được sử dụng rộng rãi trong các kịch bản khác nhau bị chi phối bởi trao đổi nhiệt khí-nước và với yêu cầu không gian hoặc hiệu quả caoCác ứng dụng điển hình bao gồm: thiết bị phục hồi nhiệt thải (chất tiết kiệm, máy làm nóng trước không khí) trong hệ thống nồi hơi, máy làm mát/nâng nhiệt khí quá trình trong ngành hóa dầu,Máy bốc hơi/chất ngưng tụ trong hệ thống làm lạnhNó là một công nghệ quan trọng để đạt được thiết bị nhỏ gọn và sử dụng năng lượng hiệu quả.
| TYPE | Hướng vây | Hướng lưu lượng không khí | Cơ chế đối lưu |
| Các ống vây dọc | Vòng vây song song với trục ống | Dòng khí song song với vây | Dòng không khí chảy dọc theo chiều dài của vây, với sự xáo trộn yếu |
| ống vây ngang | Vòng vây thẳng đứng với trục ống (vòng xoắn ốc / vòng) | Dòng khí thẳng đứng với vây | Dòng không khí bị buộc phải quay / bị xáo trộn bởi vây, gây ra sự xáo trộn mạnh mẽ |
So sánh hiệu suất truyền nhiệt và điện trở
| Đặc điểm | ống vây dọc | ống vây ngang |
| Tỷ lệ chuyển nhiệt | Trung bình (sự xáo trộn dòng không khí yếu) | Cao hơn (swirl phá hủy lớp ranh giới) |
| Khu vực chuyển nhiệt | Tỷ lệ vây 5 ~ 20 lần | Tỷ lệ vây 10 ~ 30 lần (có thể cao hơn) |
| Chống lưu lượng không khí | Dưới (khu vực dòng chảy thẳng) | Tăng đáng kể (năng lượng sử dụng xoáy) |
| Sự tích tụ chống bụi | Tuyệt vời (đường thẳng không dễ bị tắc bởi bụi) | Không tốt (đường rãnh xoắn ốc dễ bị tắc bởi bụi) |
Ứng dụng
Năng lượng và điện
Máy đun sương, máy làm nóng trước không khí, máy đun sương nhiệt thải của tuabin khí
Dầu khí hóa học
Máy sưởi/bầu làm mát khí quá trình, bộ ngưng tụ sản phẩm phản ứng, làm mát dầu bôi trơn
HVAC & làm lạnh
Máy ngưng tụ bay hơi, cuộn dây làm mát không khí, máy bơm nhiệt ngoài trời
Phục hồi nhiệt chất thải công nghiệp
Thiết bị sấy khô, lò gốm, lò nung thủy tinh sử dụng nhiệt thải khí khói
Máy vận chuyển
Máy làm mát giữa động cơ diesel, máy sưởi dầu thủy lực
